Датчик движения LX-02
В данной статье рассмотрена схема датчика движения LX-02 (SEN15)
Рассмотрим продукцию китайской компании Camelion и расскажем о способах подключения датчика движения. В данной линейке также представлены две другие модели датчиков: одна из них обладает улучшенной выходной мощностью (до 3 кВт), благодаря применению более мощного реле на выходе.
LX-01, который отличается от двух других отсутствием регулятора освещенности, и LX-03,
Существует также и датчик LXP-02. Отличия от LX-02 существенные – и в конструкции, и в схемотехнике. Но только, конечно, не в принципе действия.
В конце статьи будет приведена инструкция к данным датчикам движения.
- Устройство датчика движения
- Схемы датчиков движения
- Подключение датчика движения
- Инструкция к датчику движения
- Ещё одна схема датчика
- Внешний вид датчика движения
Устройство датчика движения
Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-400 в горизонтальной и вертикальной плоскостях.

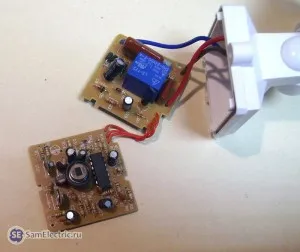

В разобранном виде датчик движения LX-02 выглядит вот так:
Вид плат со стороны деталей

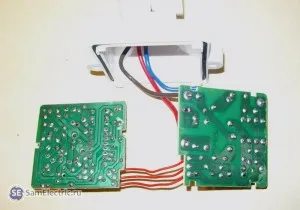

Вид с обратной стороны (со стороны пайки деталей):
Вид плат датчика движения со стороны пайки
В устройстве применяются основные детали:
- микросхема – LM324, это четыре операционных усилителя в одном корпусе. Даташит можно скачать здесь: • LM324,224,2902 Operational Amplifiers.pdf / , pdf, 134.11 kB, скачан: 4162 раз./
- датчик движения – PIR D203S или 1VY7015
- транзистор типа S9013 – биполярный средней мощности. Даташит можно скачать здесь: • S9013 / , pdf, 62.29 kB, скачан: 2218 раз./
- реле SHD-24VDC-F-A.
Со стороны ключа микросхемы – регулировка освещенности, рядом – регулировка времени включения.
Схемы датчиков движения
Схема датчика выглядит примерно так.

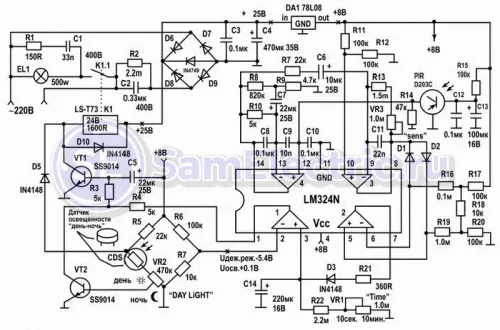

Схема датчика движения LX-02 и аналогов

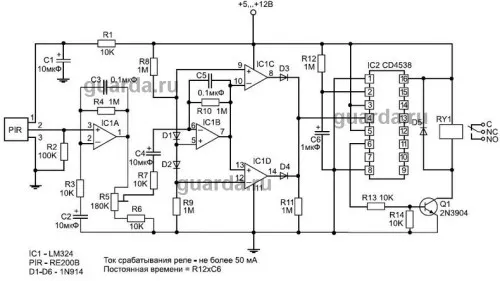

Вот ещё подобная схема, но более простая. Это схема охранного датчика. Выражаю благодарность источнику – www.guarda.ru.
Датчик движения. Схема 2
В различных моделях датчика схема может незначительно изменяться, но принцип работы один. Коротко его можно описать так.
Сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает-выключает нагрузку.
4 микросхемы, изображенные на схеме, не должны вводить в заблуждение – на самом деле, это одна микросхема, в корпусе которой 4 операционных усилителя с общим питанием.
Третья схема приведена в конце статьи.
Подключение датчика движения
Для подключения датчика движения нужно чуть больше навыков, чем для подключения обычного выключателя. Перепутав выводы датчика, можно сжечь и сам датчик, и электропроводку. Особенно, если она неправильно защищена.
У меня такое было, когда в инструкции были указаны одни цвета проводов, а реально – другие.
Датчик движения и датчик освещенности (фотореле, или сумеречное реле) подключаются совершенно одинаково, поэтому на схеме ниже источником воздействия указан свет.

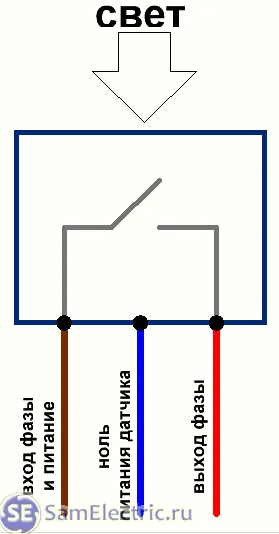

Выводы для подключения датчика движения и датчика освещения

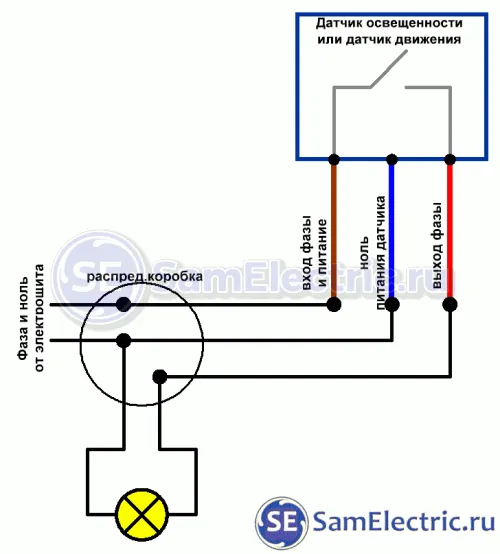

Схема подключения датчика движения и освещенности.
Как видно, данная схема подключения не отличается от схемы включения лампочки через обычный выключатель. Разница только в том, что при подключении участвует ещё и нулевой провод, и в том, что на выключатель воздействует человеческая рука, а на датчик – движение или свет.
Как подключить датчик движения, показано также на схеме в инструкции (ниже).
На схеме указаны и цвета проводов. Также обозначения выводов обычно выштампованы на корпусе около каждого вывода.
Цвет выводов для подключения датчика LX:
- коричневый (черный) – вход фазы (для включения освещения и питания внутренней схемы)
- голубой (зеленый, синий) – ноль для питания электронной схемы датчика, для питания освещения не используется.
- красный – выход фазы (подключение нагрузки)
Нагрузка (лампочка) подключается к нулю и выходу.
Стоит отметить, что такая цветовая маркировка не является обязательной для производителя. Даже у одного производителя одинаковые выводы могут иметь разные цвета проводов. Поэтому надо обращаться к инструкции, а в случае сомнений – разбирать датчик и смотреть подключение проводов на плате.
Инструкция к датчику движения
Поскольку в данной статье рассмотрена модель LX-02 (SEN15), инструкция на этот датчик приведена ниже.

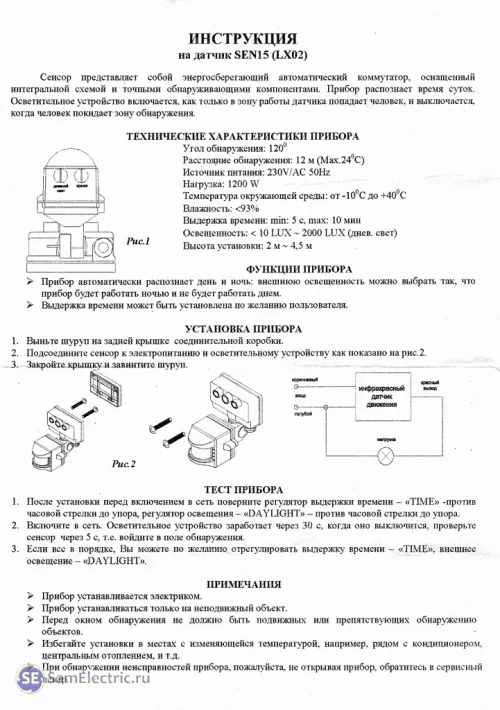

Инструкция к датчику движения LX-02
Вот в принципе и всё, что я хотел рассказать про устройство и схему датчика движения.
Кстати, у меня есть ещё несколько статей касательно этой темы:
- Описание, применение и параметры
- Установка уличных датчиков на больших площадях
- Различные расширенные схемы включения
- Светодиодный светильник
Тема ремонта датчика раскрыта в статье Ремонт датчика движения своими руками. Пошаговое руководство. Там же приведена и рассмотрена схема датчика движения на специализированной микросхеме LP8072C.
Ещё одна схема датчика
Читатель Александр из г. Королев в декабре 2014 г. прислал ещё одну схему датчика движения, которую срисовал с платы собственноручно. Фото также прилагается.

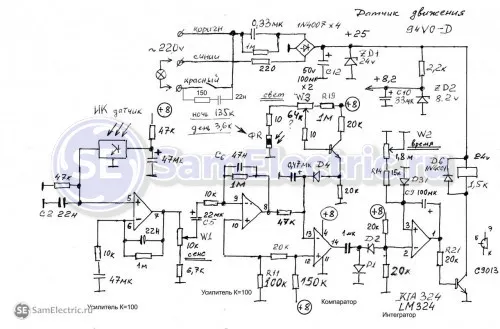

Схема датчика движения 3
А вот осциллограммы, поясняющие работу схемы:

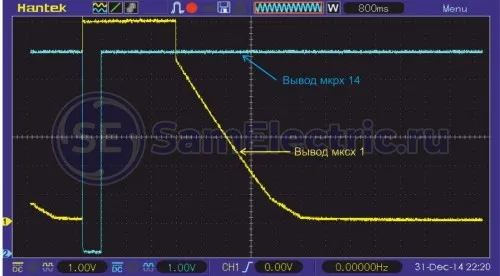

Осциллограмма 1 работы схемы датчика

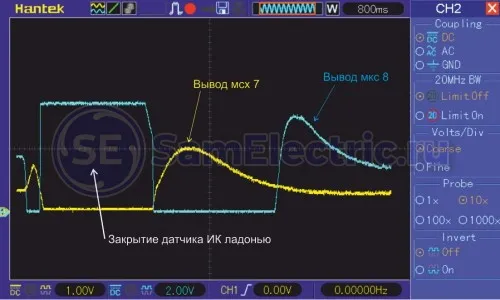

Осциллограмма 2 работы датчика движения

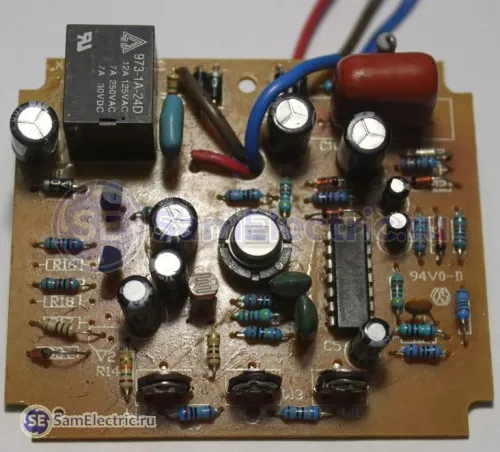

Плата датчика движения. Модель платы – 94vo-d
Александр, спасибо! Успехов в работе!
Внешний вид датчика движения
Ещё пара фото, как может выглядеть плата датчика движения в разобранном виде.

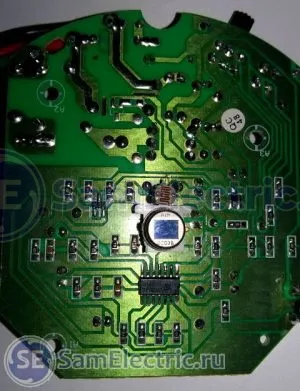

Плата датчика движения. Сторона пайки

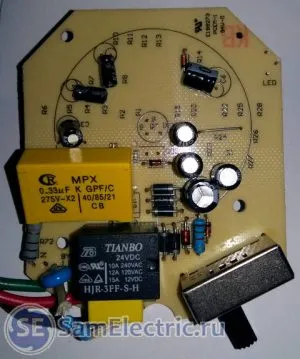

Плата датчика движения. Вид со стороны деталей
Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на моём блоге СамЭлектрик.ру дальше – подписывайтесь на получение новых статей.
Понравилось? Поставьте оценку, и почитайте другие статьи блога!
Внимание! Автор блога не гарантирует, что всё написанное на этой странице — истина.
За ваши действия и за вашу безопасность ответственны только вы!
Почему датчик движения срабатывает сам по себе?
Датчик движения может срабатывать сам по себе по разным причинам. Некоторые из них:
-
Ложное срабатывание. Датчики движения могут срабатывать на случайные движения, такие как движения листьев на деревьях, изменения освещения и даже ветер, что может привести к ложным срабатываниям.
-
Неисправность датчика. Поврежденный или неисправный датчик движения может срабатывать сам по себе, если сенсор или другие компоненты не функционируют правильно.
-
Электромагнитные помехи. Наличие сильных электромагнитных полей, например от мощных электродвигателей, или наличие других устройств вблизи датчика, могут вызывать ложные срабатывания.
-
Неожиданное изменение температуры. Резкое изменение температуры вокруг датчика движения может вызвать ложное срабатывание.
-
Некачественное подключение. Неправильно подключенный датчик движения может работать неправильно и вызывать ложные срабатывания.
-
Неправильная настройка. Неправильная настройка чувствительности и других параметров датчика движения может привести к ложным срабатываниям.
Чтобы устранить проблему, необходимо выяснить причину ложного срабатывания и принять соответствующие меры, например перенастроить датчик движения, установить экранирование от электромагнитных полей, заменить поврежденный датчик, или проверить правильность подключения.
