«Схема подключения освещения»: В современных квартирах процесс подключения освещения стал гораздо более сложным. Если ранее люстра была единственным источником света, то сейчас дополнительные светильники ставятся в комнатах, создаются отдельные освещенные зоны, и используется декоративная подсветка.

Особенности современной электропроводки

Технологии развиваются быстро и за последние десятилетия они совершили качественный скачок, что отразилось и на проводке. Кроме того, требования к безопасности в наши дни стали на порядок жестче, что отражается на выборе оборудования и кабеля, экономить на этом нельзя. Также нужно учитывать еще несколько аспектов:

  1. Рассчитывается ориентировочная нагрузка перед покупкой провода. Его надо брать с запасом, чтобы при подключении дополнительного оборудования не было перегрузок.
  2. Подбираются УЗО, автоматы и другие элементы, которые обеспечивают безопасность. Обязательно делается заземление, без этого электроника может просто сгореть во время обычной грозы.

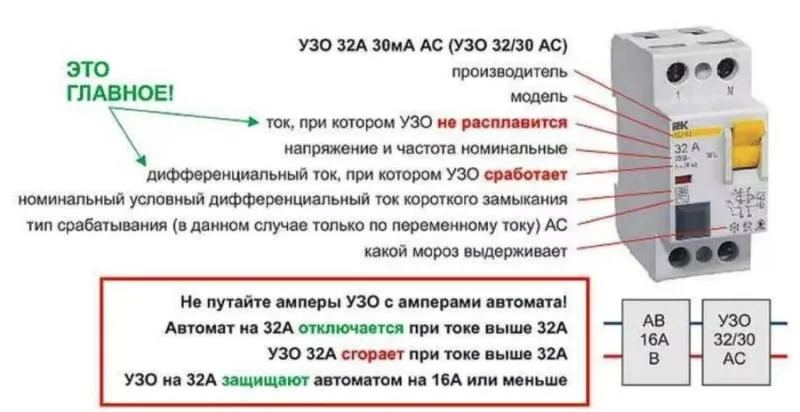

    Схема подключения квартирного освещения — назначение и выборУстройство защитного отключения (УЗО)

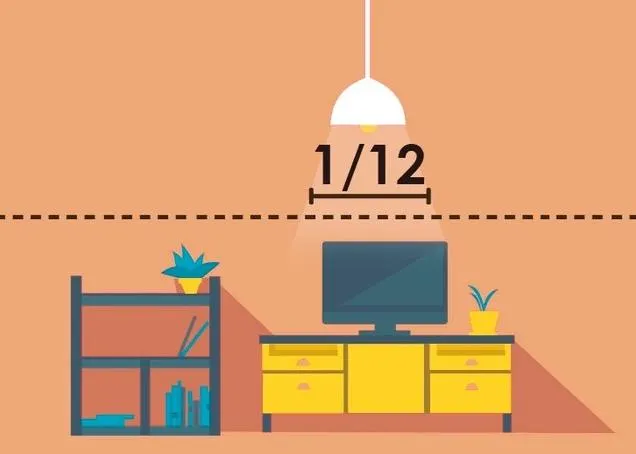

  3. Необходимо продумать расположение и количество источников света, а также розеток и выключателей.

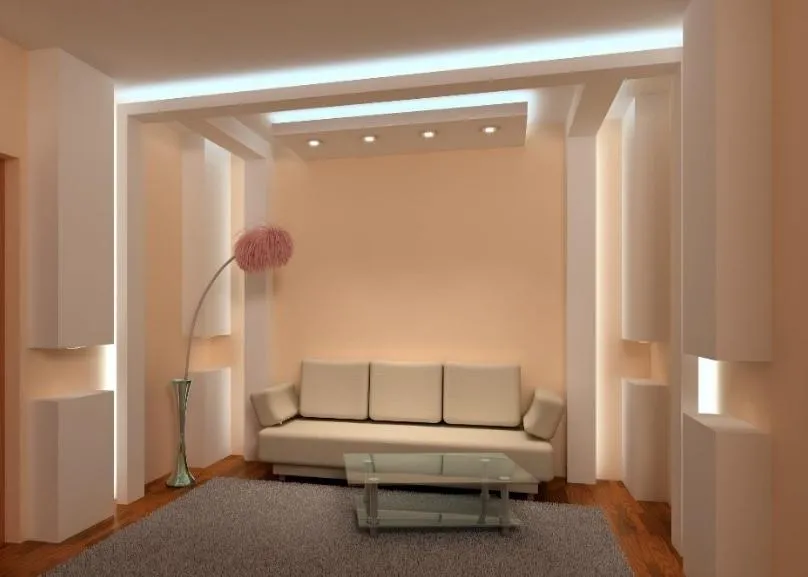

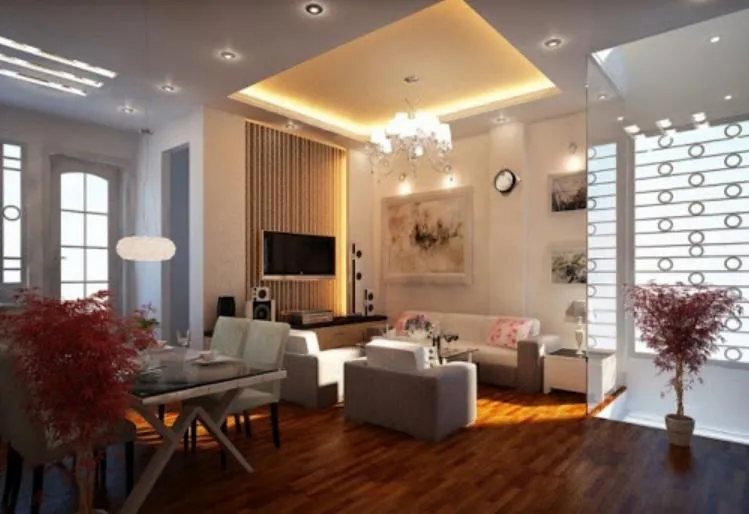

    Схема подключения квартирного освещения — назначение и выборЧем больше источников света в комнате, тем сложнее схема подключения.
  4. Чаще всего используется несколько режимов освещения, чтобы создать комфортные условия для отдыха или работы.

Зачем нужна схема проводки

Без четкого плана разводки проводов по квартире не работает ни один профессионал. Когда монтаж проводится самостоятельно, значение проекта еще больше возрастает. Если все изначально сделано правильно, потом не придется портить отделку для прокладки дополнительных проводов или подключать удлинители, которые будут валяться под ногами. Тут надо соблюдать несколько рекомендаций:

  1. Заранее продумываются все особенности эксплуатации каждой комнаты. Только после этого можно начинать составлять проект.
  2. Центральным элементом является распределительный щиток, от него расходится вся проводка.
    Схема подключения квартирного освещения — назначение и выборПроектирование начинается с распределительного щитка.
  3. За безопасность отвечают автоматы соответствующей мощности, количество рассчитывается отдельно для каждой квартиры.

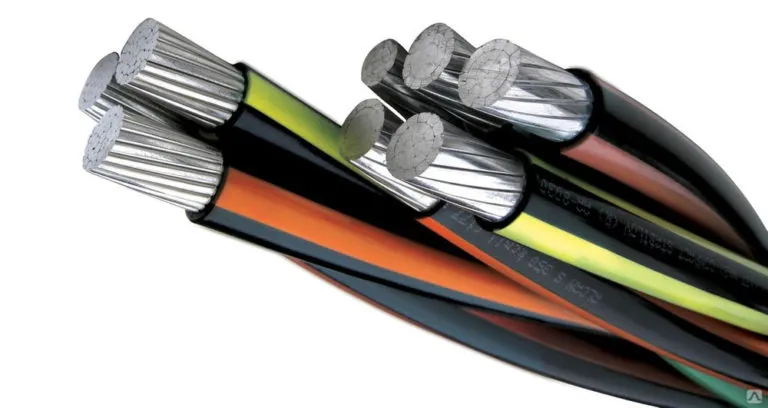

  4. От автоматов прокладываются кабели соответствующего сечения. Их подбирают с запасом, чтобы исключить перегрузки и перегрев.
  5. Все разветвления делаются в специальных распределительных коробках. Их расположение также надо отмечать.
  6. Подбираются надежные и безопасные выключатели и розетки. Определяется тип освещения, количество и примерное расположение оборудования в каждой комнате.

Группы электропроводки

Чтобы упростить поиск неисправностей и обеспечить надежность системы, схема проводки делится на 4 основные группы. Это удобно еще и тем, что в случае проблемы в какой-либо части не нужно полностью обесточивать квартиру, достаточно выключить один автомат.

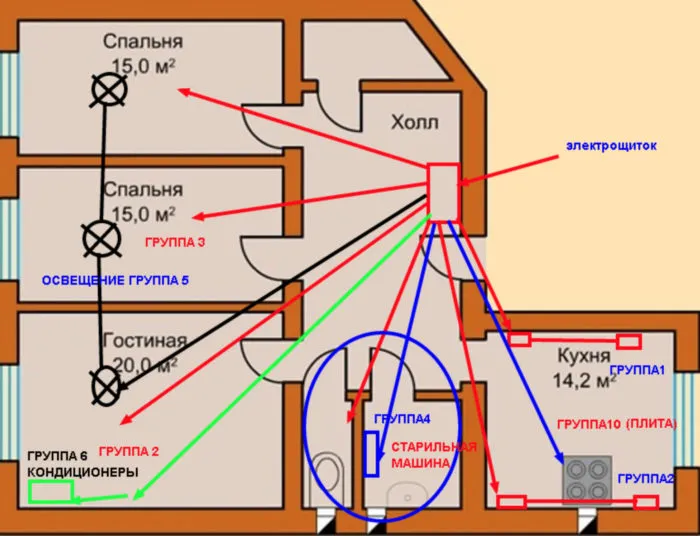

Схема подключения квартирного освещения — назначение и выборПример группировки на 3 х комнатной квартире.

Стационарное оборудование

Сюда входят приборы, которые при работе потребляют много электроэнергии. Чаще всего это стиральная и посудомоечные машины, водонагреватель и т.д. Лучше, если все подобное оборудование будет питаться от отдельного кабеля большого сечения. Это исключит перегрузки и защитит остальную сеть от повреждений.

Обычно эта линия подводится к санузлу или ванной и кухне. Но ограничений нет, можно прокладывать ее везде, где это необходимо. Особенно важно делать обособленную линию, если оборудование подключается напрямую к проводу или розетка находится в труднодоступном месте. Тогда при поломках можно быстро отключить подачу электричества.

Кухня

Сюда тоже чаще всего ведут отдельную линию, несмотря на то, что подведен надежный кабель под стационарное оборудование. Особенностью помещения является то, что в нем одновременно может работать сразу несколько потребителей электроэнергии. Например, миксер, мультиварка, чайник и т.д.

То есть, нагрузки на эту часть проводки неравномерны и сильно варьируются. Кроме того, важно продумать правильное расположение розеток, чтобы они были везде, где это потребуется. При этом необходимо соблюдать нормы безопасности и не располагать проводку близко к плите, а розетки и выключатели рядом с мойкой.

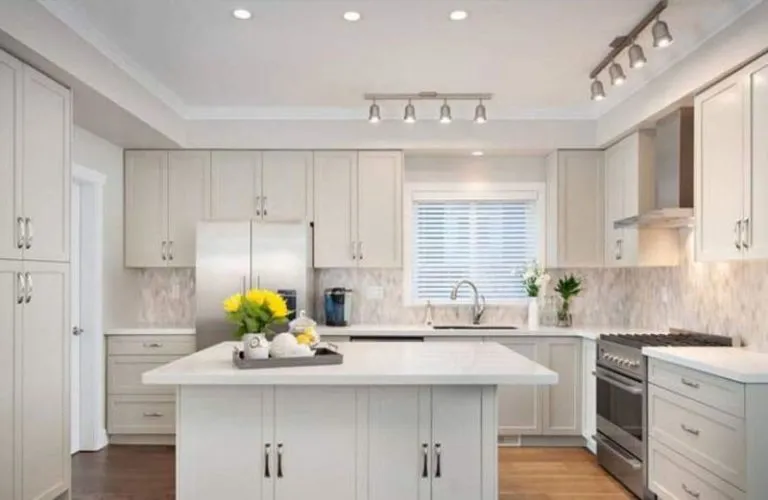

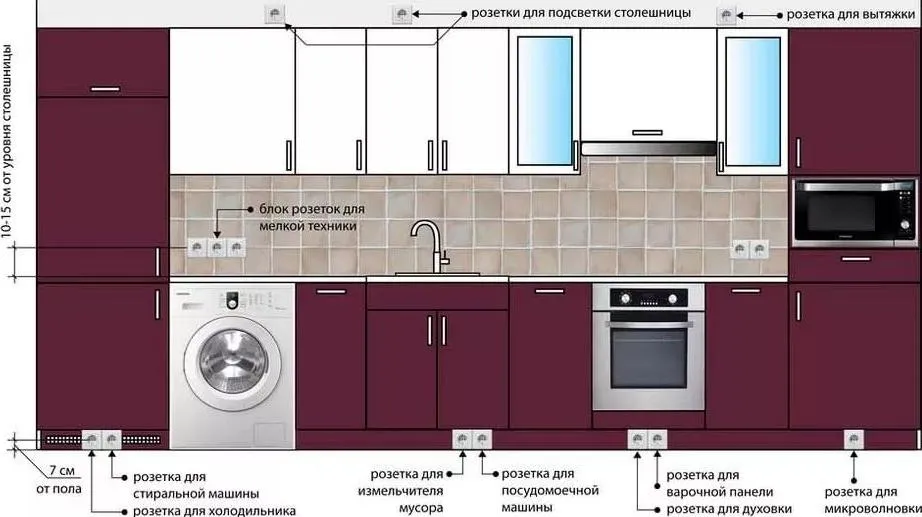

Схема подключения квартирного освещения — назначение и выборПример проводки для современной кухни.

Читайте также

Как сделать кухонное освещение — расположение светильников

Освещение и электропитание в жилых помещениях

Количество линий зависит от нагрузки на проводку и количества осветительного оборудования, используемого в каждой комнате. Можно объединить два помещения, если там стоит по одной люстре и несколько розеток.

Если используется люстра, точечные источники освещения и подсветка, лучше разделить помещения, чтобы равномерно распределить нагрузку между ними. Даже если мощность оборудования невелика, но точек подключения много, не стоит объединять комнаты, так как это сильно усложнит схему.

Помещения с повышенной влажностью

В квартире это чаще всего ванная и санузел. Так как в этих помещениях условия эксплуатации сложные, надо выделить на них отдельную линию и соблюдать такие советы:

  1. Распределительные коробки размещаются за пределами влажных помещений. Внутрь ванной вводится кабель, который не прерывается до места подключения к светильнику или розетке.
  2. Выключатели подбираются со степенью защиты от влаги IP44 и выше. Розетки стоит выбирать с защитой от попадания брызг, чтобы исключить любые проблемы.

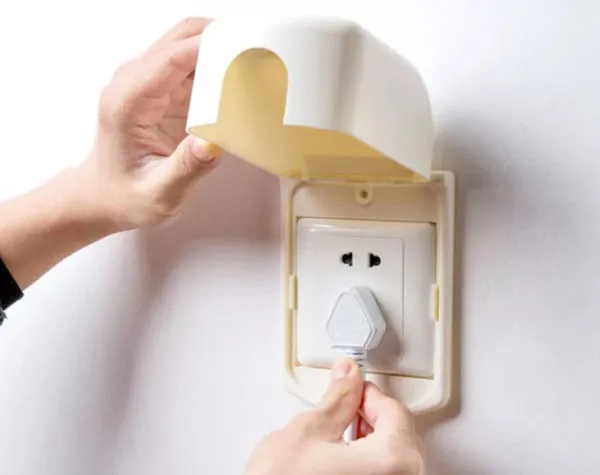

    Схема подключения квартирного освещения — назначение и выборМожно воспользоваться пластиковым защитным корпусом.
  3. В ванной и туалете проводка должна быть трехжильной, с проводом заземления.

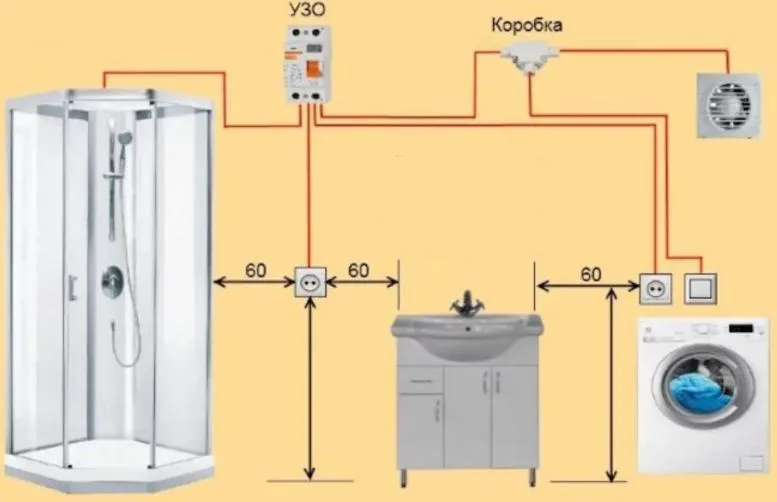

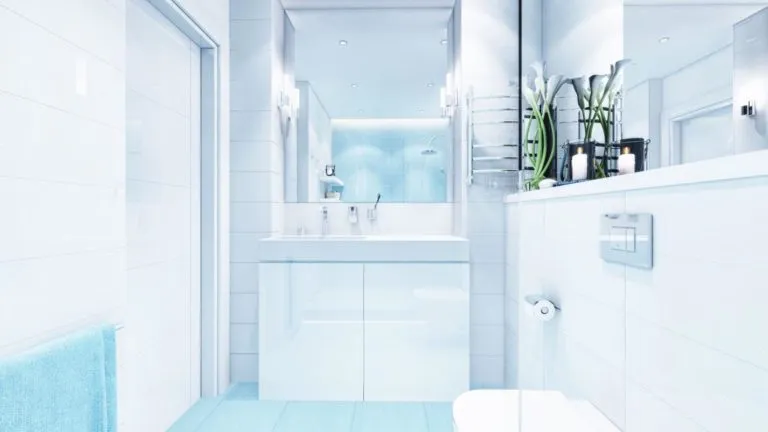

Схема подключения квартирного освещения — назначение и выборВанная – помещение, требующее особого внимания при прокладке проводки.

Читайте также

Выбор освещения для ванной комнаты — какое лучше

Разводка электропроводки своими руками: от схемы до монтажа

Разводка света в квартире состоит из нескольких этапов. Каждый из них важен и любые нарушения могут принести много проблем и создать опасность для жильцов. Поэтому надо разобраться во всех особенностях процесса, чтобы организовать все правильно и не допустить ошибок.

Основные правила

Перед тем, как проектировать систему, следует изучить правила и придерживаться их при прокладке проводки и монтаже светильников и розеток. Все они прописаны в СНиП и другой нормативной документации. При нарушениях придется переделывать работу, поэтому проще изначально сделать все правильно. Нужно помнить следующее:

  1. Розетки располагаются на высоте от 50 до 80 см от уровня пола. Это обеспечивает удобство использования и предотвращает попадание воды на контакты при затоплении квартиры. Минимальное расстояние от труб и радиаторов отопления, электрических и газовых плит, других заземленных элементов – 50 см. Провод к розеткам должен идти снизу вверх.
  2. Высота расположения выключателей обычно составляет от 60 до 150 см. Располагать их строит так, чтобы было удобно включать при входе в помещение. Проводку в этом случае следует подводить сверху вниз.

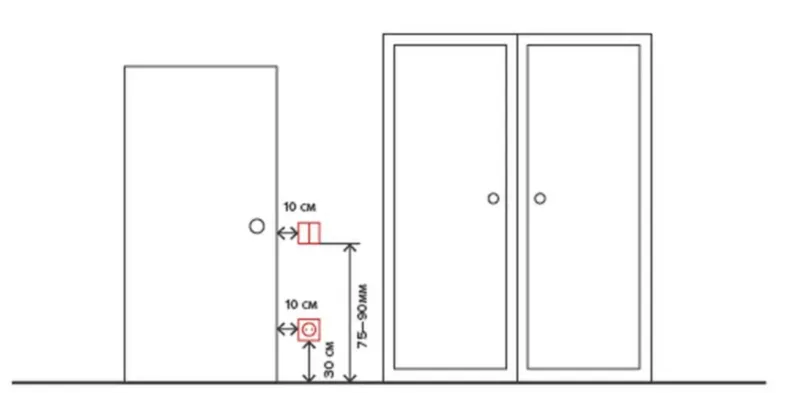

    Схема подключения квартирного освещения — назначение и выборРекомендуемые стандарты для дверных проемов.
  3. Нормой является одна розетка на площадь 6 кв. м. Для кухни число определяется индивидуально, все зависит от количества используемых приборов. Ставить розетки в туалете нельзя, для ванной используют влагозащищенные варианты, которые присоединяются через трансформатор.
  4. Все важные элементы системы должны располагаться в местах с удобным доступом. Нельзя закрывать отделкой распределительные коробки.
  5. Провод прокладывается только по вертикали или горизонтали. Нельзя срезать углы, это усложнит определение места прокладки кабеля впоследствии.

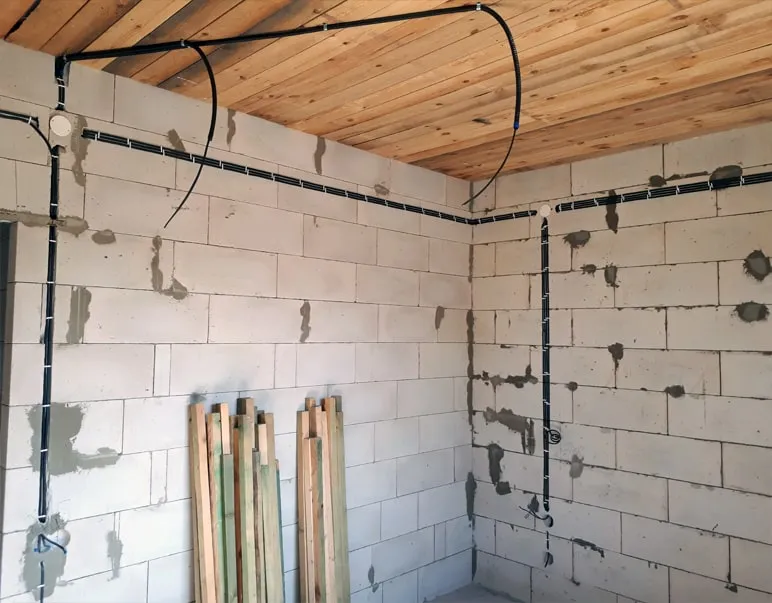

    Схема подключения квартирного освещения — назначение и выборКабельную прокладку нужно пометить на проекте, это исключит повреждения электропроводки при монтаже картин и полок.
  6. Изоляция провода, независимо от способа его прокладки, не должна соприкасаться с металлическими элементами конструкции.
  7. При прокладке надо соблюдать определенные отступы. Для горизонтальных линий минимальное расстояние до потолка составляет 15 см, до балок и карнизов – от 5 до 10 см, от пола должно быть не менее 15 см. При вертикальной прокладке от проема окна или двери делается отступ от 10 см, если в помещении проходят газовые трубы, минимальное расстояние до них составляет 40 см.

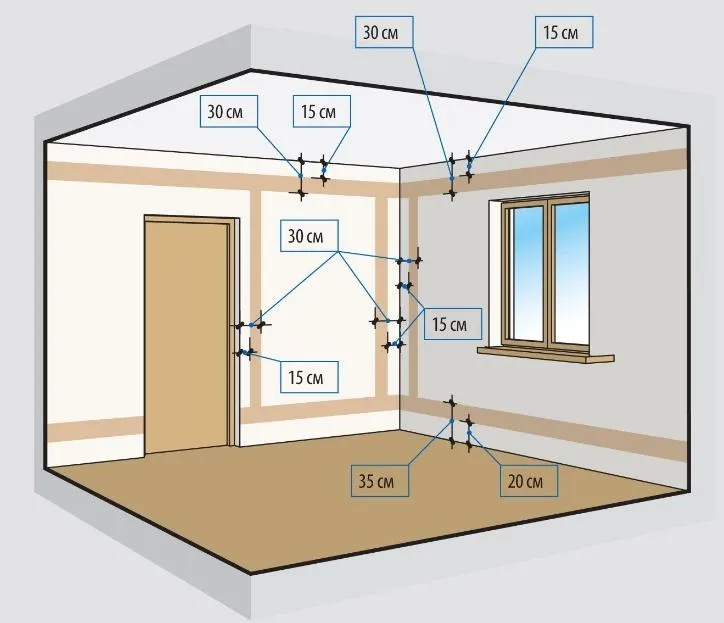

    Схема подключения квартирного освещения — назначение и выборПри составлении проекта надо учитывать требования к расположению кабеля и других элементов.
  8. При прокладке нескольких кабелей между ними должно быть расстояние не менее 3 мм, если они крепятся без защитной гофры.

Читайте также

Какой провод выбрать для проводки в квартире

Расчет освещения

Для каждого помещения установлены нормы освещенности, которых следует придерживаться перед выбором светильников. Все достаточно просто, главное – помнить, что это нижний предел, лучше сделать свет ярче и использовать несколько режимов. Ориентироваться следует на такие показатели:

  1. Жилые помещения и кухни – от 150 люксов на квадрат.
  2. Детские комнаты – от 200 Лк.
  3. Библиотеки и кабинеты – от 300 люксов.
  4. Прихожие, санузлы, кладовые, ванные комнаты – от 75 Лк.

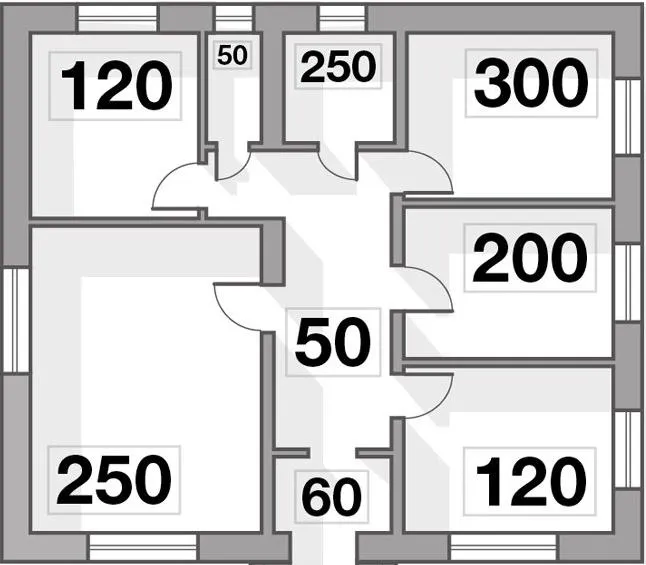

Схема подключения квартирного освещения — назначение и выборДля каждого помещения определяется норма освещенности в люксах.

Чтобы определить мощность светильников, надо умножить норму на площадь в квадратных метрах. Полученный результат и будет ориентиром. Его следует разделить на число источников света, чтобы определить характеристики, исходя из расположения и количества.

Читайте также

Как рассчитать необходимое количество люменов на квадратный метр помещения

Схема подключения

Проект готовится заранее, чтобы проводить работы строго по нему. Тут все зависит от особенностей квартиры, количества комнат, используемого осветительного и другого оборудования. Ниже даны несколько типовых схем, которые можно взять за основу.

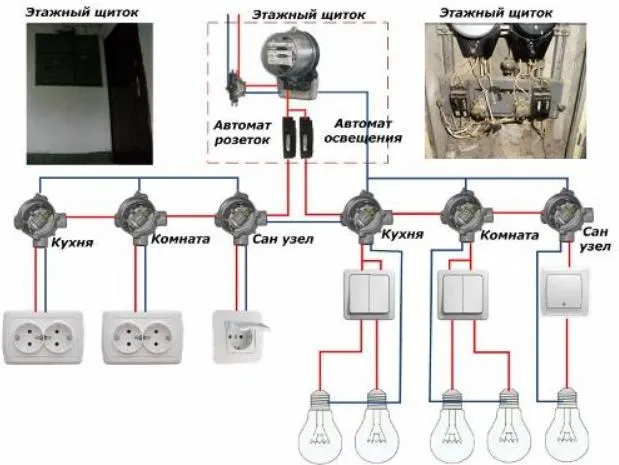

Схема подключения квартирного освещения — назначение и выборПростейший вариант с минимальным количеством проводов, подобные сейчас почти не используются.

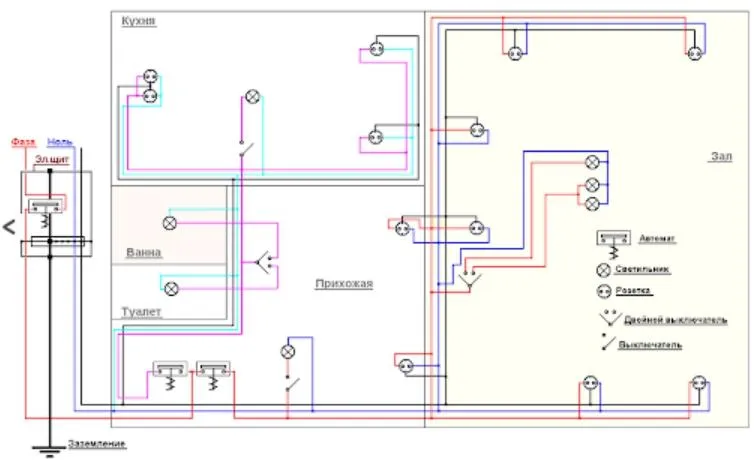

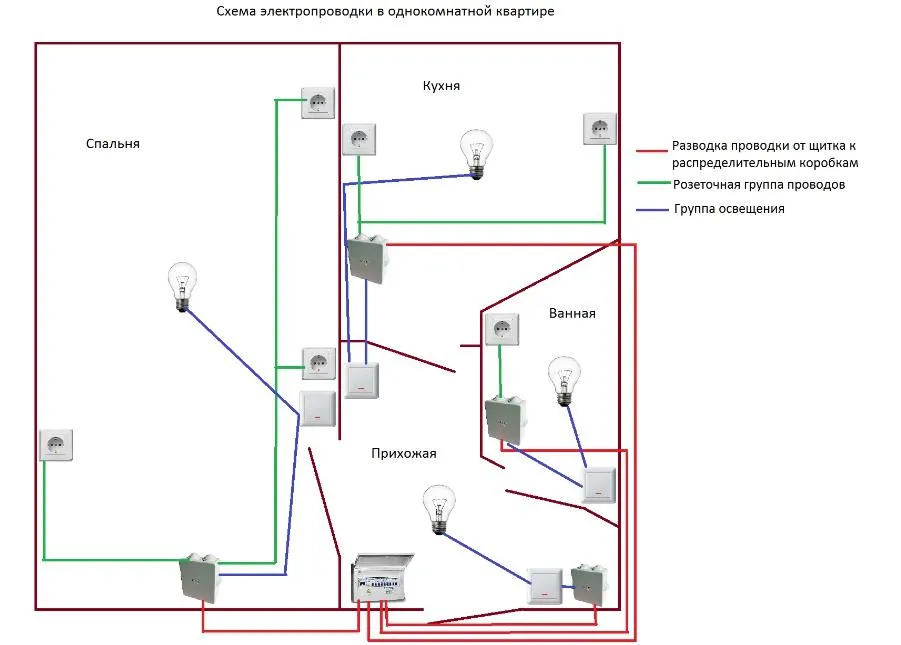

Схема подключения квартирного освещения — назначение и выборНесложная схема для однокомнатной квартиры.

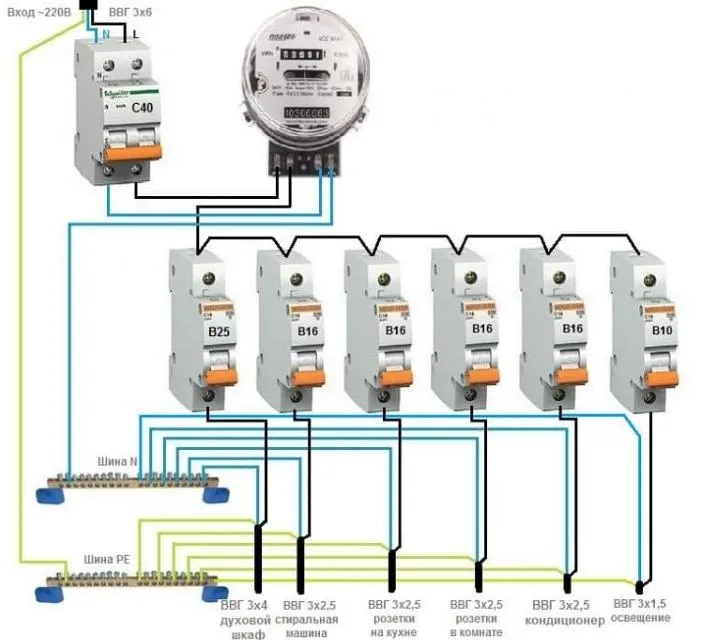

Схема подключения квартирного освещения — назначение и выборТиповая современная схема для новых квартир.

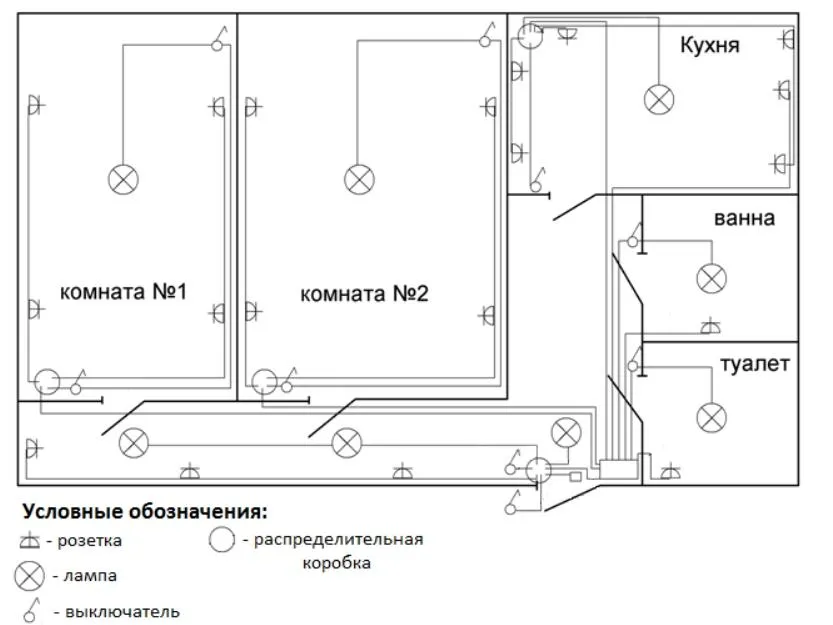

Схема подключения квартирного освещения — назначение и выборОдин из вариантов проводки для двухкомнатной квартиры.

Разметка расположения проводки и подготовительные работы

Готовый проект используется как инструкция, что упрощает работу. Тут важно придерживаться простых правил:

  1. На стенах наносятся линии там, где будут проложены провода. Они делаются по правилам, описанным выше.
  2. Для розеток и выключателей делаются отверстия специальной коронкой. Детальное подключение выключателей описано в этой статье.
  3. Под проводку надо выбить штробы перфоратором или прорезать болгаркой. Места прохода кабеля через стены просверливаются буром подходящего диаметра.

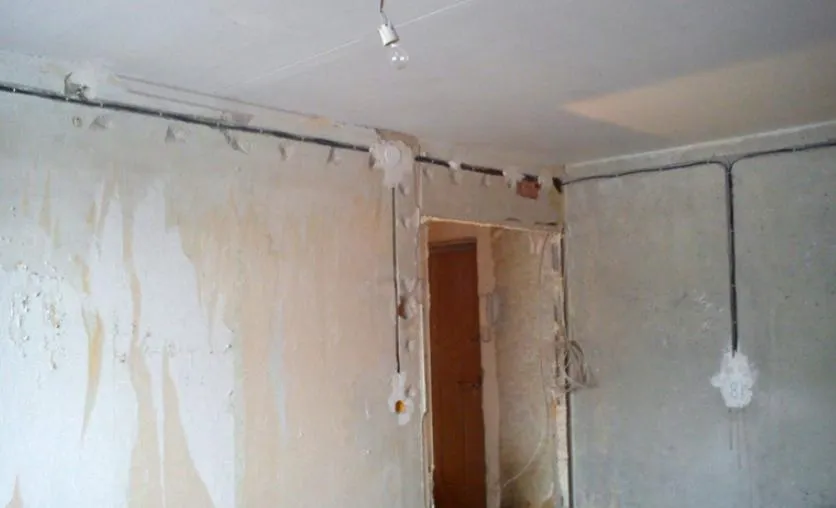

Схема подключения квартирного освещения — назначение и выборШтробление стен – самый тяжелый и грязный этап работы.

Читайте также

Варианты современного освещения в квартире

Монтирование проводки

После подготовки поверхностей можно приступать к монтажу и подсоединению всех элементов. Технология зависит от способа прокладки кабеля:

  1. Если применяется открытый вариант, провод укладывают в специальных кабель-каналах или используют настенные крепления, на которые накручивают кабель в тканевой оплетке. Важно правильно расположить все элементы, соединения делать только в распределительных коробках, провода стыкуются за счет пайки или специальных клемм.
  2. Скрытую проводку прокладывают в штробах, аккуратно фиксируя провода специальными держателями. Все соединения должны быть в распределительных коробках, делать их в стенах нельзя. Выравнивать поверхность можно только после окончания электромонтажных работ и проверки системы.

В видео говорится с чего начать самостоятельный монтаж электропроводки в доме.

Выбор правильной схемы обеспечит удобное и безопасное электрообеспечение квартиры. Особенно важно продумать освещение, так как оно может состоять из нескольких элементов и каждый надо подключать отдельно.

Что характерно при подключении нагрузки по схеме треугольник?


Подключение нагрузки по схеме треугольник (также известное как трехфазное подключение треугольник) является одним из способов подключения электрических нагрузок к трехфазной системе электроснабжения. Треугольник представляет собой одну из двух основных схем подключения в трехфазных системах, другой является схема звезды.

В схеме треугольник нагрузка подключается к трем фазным проводам системы. Важно заметить, что в этой схеме фазы не прямо связаны друг с другом, как это делается в схеме звезды. Вместо этого, нагрузка подключается так, что один конец каждой нагрузки соединен с концом другой нагрузки, образуя замкнутую цепь.

Важные характеристики подключения нагрузки по схеме треугольник:

  1. Напряжение: Напряжение между фазами в схеме треугольник будет равно напряжению фазы, так как фазы прямо не соединяются между собой.

  2. Ток: Ток через каждую нагрузку в схеме треугольник будет равен току фазы. Это означает, что ток нагрузки будет максимальным в сравнении с схемой звезды, где ток через каждую нагрузку будет меньше.

  3. Мощность: Мощность, потребляемая каждой нагрузкой, будет равна фазной мощности умноженной на коэффициент мощности.

  4. Проводниковые сечения: Из-за более высоких токов в схеме треугольник по сравнению со схемой звезды, может потребоваться более крупное проводниковое сечение для поддержания надлежащего сечения.

Подключение нагрузки по схеме треугольник может быть более эффективным для некоторых видов нагрузок, так как оно обеспечивает более высокий ток через нагрузку. Однако выбор между схемой треугольник и схемой звезды зависит от характера нагрузки, требований к электроэнергии и других факторов.
