Фундамент представляет собой наиболее уязвимую часть структуры. Поскольку верхняя часть сооружения подвергается давлению на сжатие, а нижняя — натяжению, корректное установление основания играет значительную роль. Важное значение имеет также правильная схема армирования ленточного фундамента.
- Как устроено ленточное основание
- Армирующий материал
- Расчет армирования ленточного фундамента
- Какую схему лучше выбрать
- Как армировать углы
- Как выполнить армирование своими руками
- Основные положения СНиП 52- 01- 2003
- Книги по теме:
Как устроено ленточное основание
Такая основа, по сути, является железобетонной полосой, проходящей по внешней части здания и под несущими стенами внутри.
При сжатиях бетонные конструкции могут выдерживать в 50 раз больше, чем при растяжениях. И верхняя, и нижняя часть конструкции испытывает перегрузки, поэтому необходимо выполнять армирование обоих частей. На среднюю часть ничто почти не оказывает нагрузок. Металлическая арматура помогает решить эти проблемы.
Для обеспечения прочности, надёжности, долговечности здания, любое основание надо армировать. Ведь фундамент подвергается различным нагрузкам. Это и вес всего дома, и различные подвижки почвы. Схема армирования ленточного фундамента напоминает скелет конструкции, который собирается из стальных прутов. Для того, чтобы выбрать необходимую схему для него, надо понимать, что оно собой представляет.
Армирование ленточного фундамента можно легко выполнить своими руками, не привлекая специалистов. Важно, прежде всего, правильно подобрать необходимый диаметр арматуры
Армирующий материал
Выбор материала является достаточно важным этапом. Для армирования ленточного фундамента своими руками применяют стальные стержни разного сечения или стеклопластиковую арматуру. Но чаще всего используют металл.
Основная горизонтальная арматура имеет сечение прутов от 12 до 24 мм. Стержни, которые будут располагаться вертикально, являющиеся вспомогательными. Поэтому обычно сечение вертикальных прутов от 4 до 12 мм. Такая большая разница обусловлена разбросом в нагрузках на основание и находится в прямой зависимости от вида почвы и веса конструкции.
Вспомогательные вертикальные пруты устанавливают, если высота фундамента превышает 15 см. При этом используют арматуру сечением 6-8 мм класса А1. Каркас собирают из стержней и хомутов, очищая их от ржавчины. Если необходимо, пруты выпрямляют и режут. В качестве соединения прутов используют вязальную проволоку и крючок. Сварочные работы можно выполнять, если на прутах присутствует маркировка «С».
На выбор диаметра оказывает влияние число горизонтальных уровней и схема армирования ленточного фундамента.
Расчет армирования ленточного фундамента
Количество арматурных элементов, необходимо высчитывать, исходя из размеров основания. Для фундаментов, ширина которых составляет 40 см достаточно 4 продольных стержня- по два сверху и снизу. Для установки ряда каркаса в ленточном основании размером 6х6 м понадобится, в среднем, 24 м арматуры. Если укладывать по 4 прутка, понадобится 96 м продольных стержней.
Для поперченного и вертикального армирования фундамента, ширина которого составляет 0,3 м и высота 1,9 м на каждое крепление при отступе 5 см от поверхности согласно калькулятору бетона надо (30-5-5)х2+(190-5-5)х2=400 см или 4 м арматурных элементов гладкой формы.
Если шаг монтажа хомутов составляет 0,5 м, количество соединений будет: 24/0,5+1=49 шт. Значит, исходя из расчетов, понадобится 4х49=196 м поперечных и вертикальных стержней.
Суммарную площадь сечения арматуры и ее вес, исходя из диаметра прутов, можно высчитать и по таблице:
Диаметр арматуры, мм |
Расчетная площадь поперечного стержня, мм2, при числе стержней | Теоретическая масса 1м длины арматуры, кг | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 6 | 28,3 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 |
| 8 | 50,3 | 101 | 151 | 201 | 251 | 302 | 352 | 402 | 453 |
| 10 | 78,5 | 157 | 236 | 314 | 393 | 471 | 550 | 628 | 707 |
| 12 | 226 | 339 | 452 | 565 | 679 | 792 | 905 | 1018 | |
| 14 | 308 | 462 | 616 | 769 | 923 | 1077 | 1231 | 1385 |
Минимальная площадь армирования фундамента регламентируется нормативными документами, и от этого зависит прочность фундамента
Какую схему лучше выбрать
Существует две основные схемы армирования, которые чаще всего используются для усиления основания под малоэтажные постройки:
- четырьмя прутами;
- шестью прутами.
В соответствии со СНиП 52-101-2003, соседние стержни арматуры должны располагаться на расстоянии 40 см (400мм) в одном ряду. Крайняя продольная арматура должна находиться на расстоянии 5-7 см (50-70 мм) от боковых стенок основания. Поэтому, если ширина основания составляет более 50 см, то лучше использовать схему армирования шестью прутами.
В зависимости от этого выбирают диаметр стальных стержней.
Обычно для ленточного основания используется укладка прутов «в клеточку».В этом случае все пруты крепятся под углом 90°. Для продольного расположения применяют арматурные материалы класса А3, имеющие круглую форму.
Как армировать углы

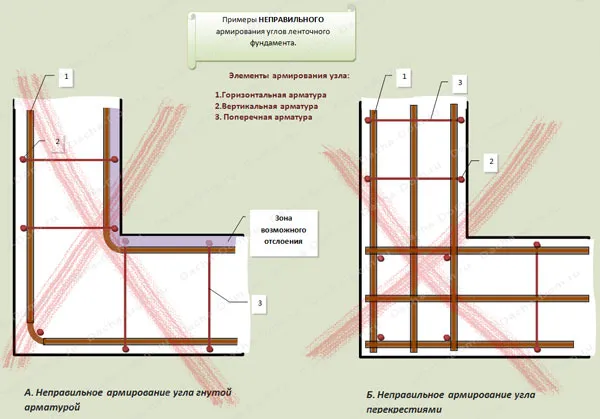

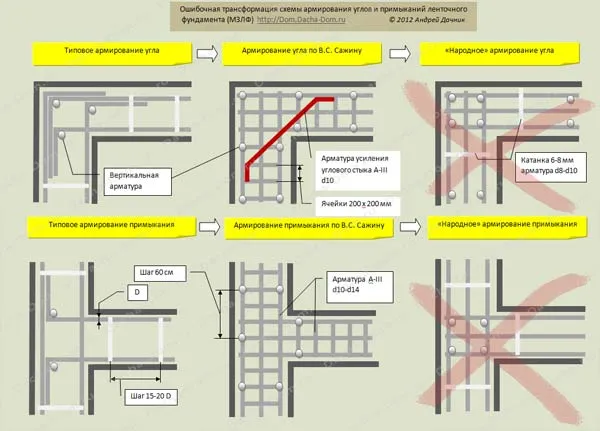

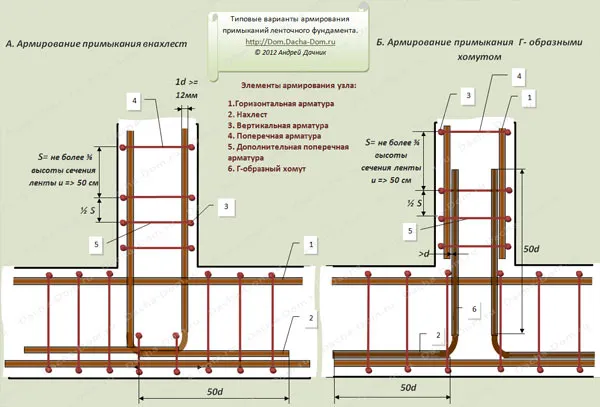

На углы приходится большая нагрузка. Поэтому при армировании необходимо позаботиться об их укреплении.
При этом надо учитывать следующие правила:
- прут необходимо изогнуть так, чтобы одна его сторона заглублялась в одну стену фундамента, а вторая — в другую стену;
- если прут недостаточной длины, чтобы сделать загиб, то для крепления прутов на углу можно воспользоваться Г-образными профилями.
Чаще всего для этого используется арматура класса А3.
Как выполнить армирование своими руками
Для этого, за основу следует взять квадрат или прямоугольник.
До установки каркаса на дно траншеи надо выложить песчаную подушку глубиной 1 м.
Каркас устанавливается таким образом:
- на дно траншеи укладывают кирпичи, высота которых составляет 5 см (для того, чтобы создать зазор между нижней частью основания и каркасом);
- для установки стоечных стержней заранее необходимо сделать образец, в соответствии с которым будут нарезаться стержни;
- на кирпичи укладывают пруты продольной формы;
- к продольным прутам с шагом 50 см при помощи вязальной проволоки привязывают горизонтальные перемычки длиной чуть меньше толщины основания (приблизительно, по 5 см с каждой стороны);
- к углам образовавшихся ячеек крепят пруты вертикально длиной на 10 см меньше высоты основания;
- к вертикальной арматуре монтируют верхние продольные прутья;
- к полученным углам привязывают верхние поперечные стержни.
При армировании ленточного фундамента необходимо придерживаться требований СНиП 52- 01- 2003
Основные положения СНиП 52- 01- 2003
Основные положения СНиП 52-01-2003 касаются расстояния между горизонтальными ребрами стального каркаса и диаметра арматуры. Так, между продольными стержнями не должно быть меньше 25 см и больше 40 см.
Сечение стержней выбирают согласно числу продольных прутов. Для ленточного фундамента оно должно составлять не менее 0,1% от площади рабочего сечения основания. К примеру, если высота фундамента составляет 1 м, а ширина 0,5 м, площадь сечения должна равняться, приблизительно, 500 мм2.
Нагляднее о минимальном диаметре арматуры можно посмотреть в таблице примеров:
| Условия использования арматуры | Минимальный диаметр арматуры | Нормативный документ |
| Продольная рабочая арматура вдоль стороны 3 метра или менее | 10 мм | Армирование элементов монолитных железобетонных зданий |
| Продольная рабочая арматура вдоль стороны более 3-х метров | 12 мм | Армирование элементов монолитных железобетонных зданий |
| Конструктивная арматура | Сечение равно 0,1 % от площади сечения по высоте расстояния между слоями арматуры и половине ширины ленты | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
| Поперечная арматура (хомуты) сжатых элементов | Не менее ¼ наибольшего диаметра продольной арматуры и не менее 6 мм | СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. |
| Поперечная арматура (хомуты) вязаных изгибаемых каркасов | не менее 6 мм | СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. |
| Поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее | 6 мм | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
| Хомуты вязаных каркасов высотой сечения более 80 см | 8 мм | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
Армирование ленточного фундамента легко выполнить своими руками, достаточно соблюдать технологии и правильно выполнить расчет. Если это сделать самостоятельно затруднительно, лучше прибегнуть к помощи профессионалов. Ведь надежный и прочный фундамент-это цена и залог устойчивости всей постройки.
Подробнее об армировании ленточного фундамента своими руками можно посмотреть в видео:
