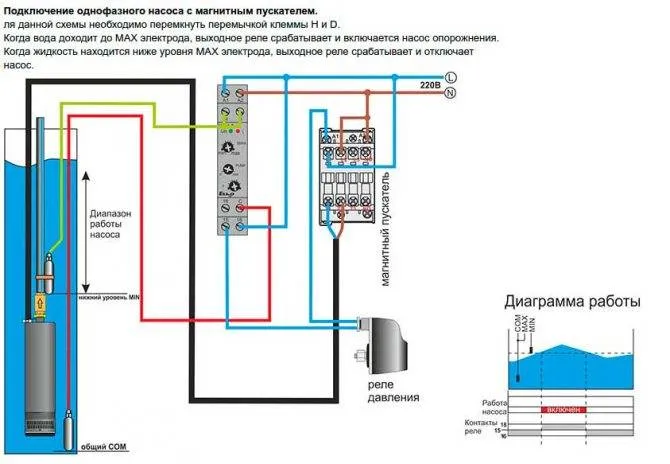

11. Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)
12. Что важно знать?
13. Дальнейшая коммутация: работаем с рабочим магнитным пускателем
14. Почему ELM327 не подключается к ЭБУ?
15. Для каких автомобилей подходит ELM327?
16. Поломки и ремонт поплавкового выключателя
17. Карбюраторный двигатель
18. Особенности монтажа оборудования
19. Перед первым включением.
20. Способы автоматизации скважин на воду
21. Подключение скважинного насоса без вспомогательного оборудования
22. Подведём итог проделанной работе

Полезные рекомендации

Иногда возникают трудности с запуском электромотора в старой автоматической стиральной машине, и причины этого могут быть как механического, так и электрического характера.

При возникновении таких ситуаций может потребоваться более детальное изучение схем подключения насосов к электропитанию, чтобы разобраться в источнике проблемы и устранить её.

Причины сложностей запуска электромотора могут проявлять себя следующим образом.

• При включении электродвигатель нагревается, но вращения вала не происходит. Если попытаться вращать вал рукой, то можно услышать при этом скрежет металлических деталей. Этот звук говорит о том, что у электромотора поврежден подшипниковый механизм и его требуется извлечь и заменить.
• Иногда вращение вала электрического двигателя может быть затруднено, если в просвете между статором и ротором скопились какие-либо посторонние предметы, которые нужно удалить и вновь попытаться произвести запуск.
• Прозвон с помощью мультиметра всей электрической цепи поможет выявить наличие обрыва. У электродвигателей коллекторного типа проблема запуска может заключаться в изношенности щеток, в результате чего они не могут плотно примыкать к коллектору и энергия не генерируется.

Иногда при запуске электродвигателя от современных моделей стиральных машин пытаются определить пусковую обмотку, но у новых поколений электродвигателей ее нет, и запуск такого мотора производят без применения конденсатора.

О простом способе подключения мотора стиральной машины без приборов вы можете узнать ниже.

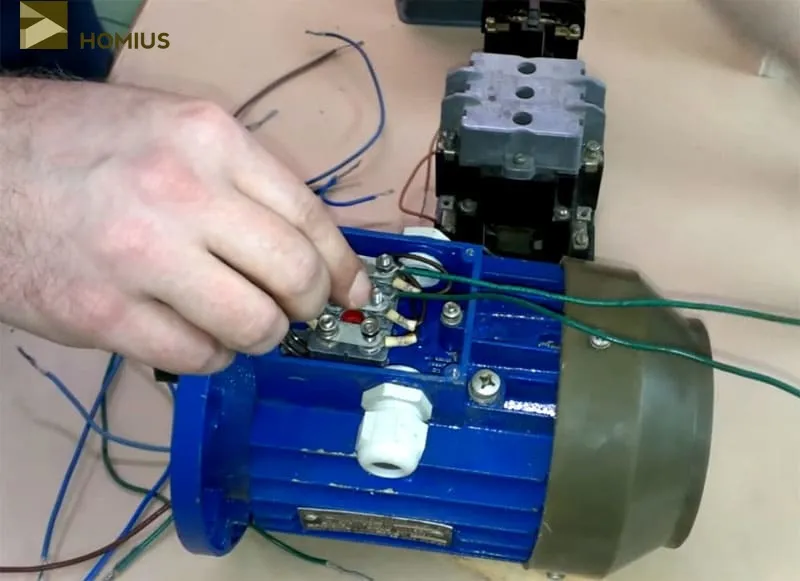

Что необходимо для подключения трёхфазного двигателя на 220 В

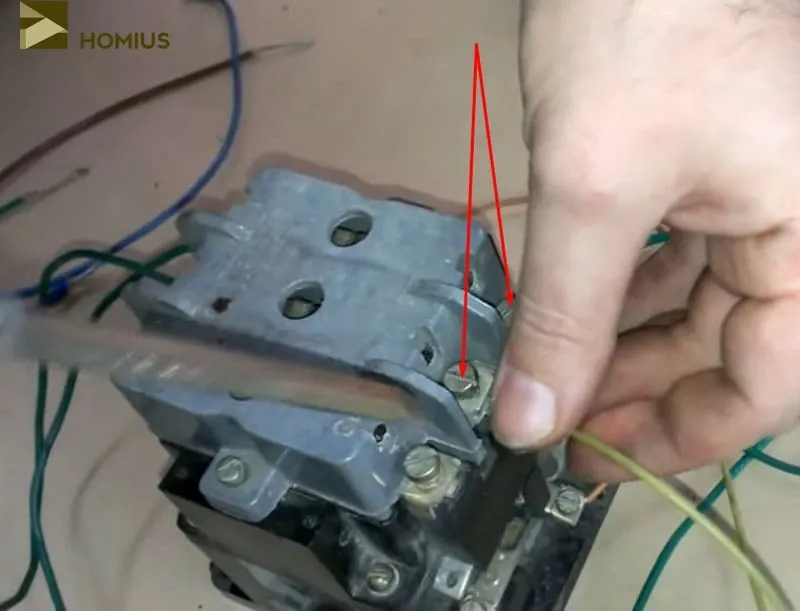

Интересно, что при наличии множества различных магнитных пускателей, найденных мною в гараже, обнаружилась неожиданная проблема. Она заключалась в отсутствии нормальных пусковых кнопок – под рукой оказались лишь довольно старые образцы. Но, обо всём по порядку.

Для работы потребуется:

1. Непосредственно сам электромотор.
2. Два конденсатора (пусковой и рабочий).

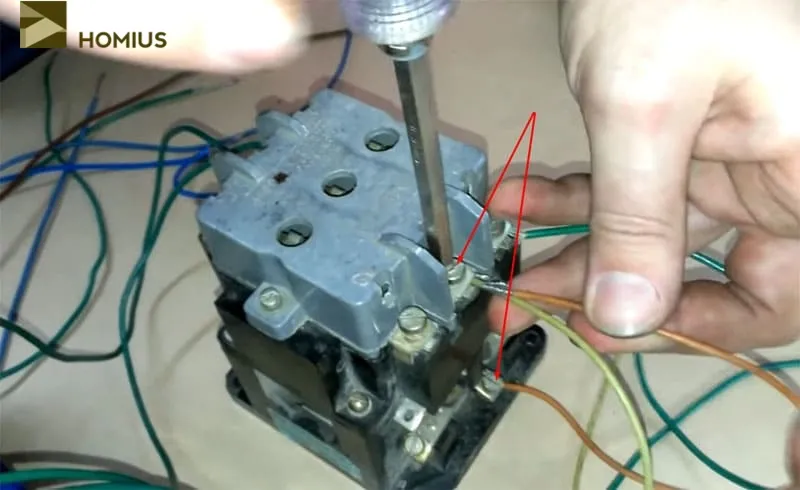

3. Магнитный пускатель соответствующего номинала.
4. Второй пускатель для подачи питания на один из конденсаторов (при наличии кнопочного поста более нового образца с двумя постоянно разомкнутыми контактами он был бы не нужен).
5. Провода соответствующего сечения.
6. Кнопочный пост на 2 точки управления.
7. Плоскогубцы, отвёртки, ключи.

Подготовив всё необходимое, приступаем к работе.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

• при обогреве дома участвует более одного котельного агрегата;
• если в схеме обвязки присутствует буферная емкость;
• система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
• при использовании гидроразделителя;
• когда длина трубопровода более 80 метров;
• при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше.

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше. Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса. В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

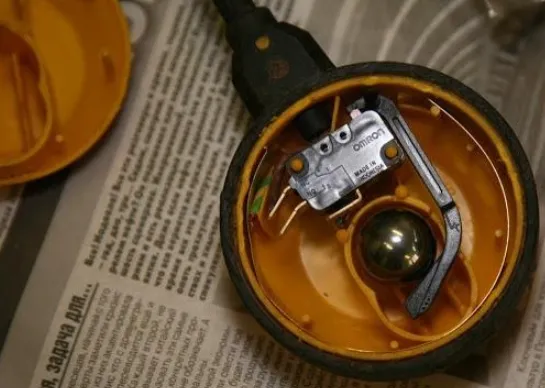

Устройство и особенности работы поплавка

Представленные на рынке поплавки обладают практически одинаковой конструкцией. Они состоят из:

• заводского переключателя;
• рычага для соединения контактов переключателя;
• металлического шарика;
• трех проводов, помещенных в кабель.

Внутренние детали поплавка защищены герметичным пластиковым корпусом. Он предотвращает контакт электропроводки с водой.

Каждый поплавок для насоса комплектуется тремя проводами. Первый подключается к штатному открытому контакту, а второй – к закрытому. Третий провод остается общим для всех.

Иногда на рынке можно найти насос с поплавком, оборудованным двумя тонкими проводами. При отключении насоса они разрывают электроцепь и снова соединяют ее, когда пользователь включает оборудование для перекачки.

Поплавок с тремя проводами – универсальный. Он подходит не только для контроля над сухим ходом, но и для отключения агрегата в случае перелива. Переключение режимов в нем происходит между двумя подключенными и одним общим проводами.

Насос поплавковый может комплектоваться проводами разных цветов. Как правило, черный провод – общий. Благодаря синему проводу происходит отключение оборудования, если уровень воды достигает критической отметки. Коричневый провод отвечает за регулировку насоса, если агрегат используется для заполнения резервуара.

Не допустить случайного перелива или перехода оборудования в режим сухого хода можно при помощи регулировки проводов внутри поплавка. При этом нужно учитывать, что помпа должна отключаться тогда, когда она еще находится под толщей воды.

Стальной шарик отвечает за положение поплавка. Встроенный в конструкцию рычаг необходим для переключения контактов, включающих и отключающих оборудование.

Зафиксировать шарик в нужном положении помогают магниты. При этом наклон, позволяющий шарику свободно перемещаться, составляет 70°. Этот параметр может меняться в зависимости от модификации оборудования.

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений. Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования

Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала

Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Как подключить циркуляционный насос к электричеству – Строительство и ремонт

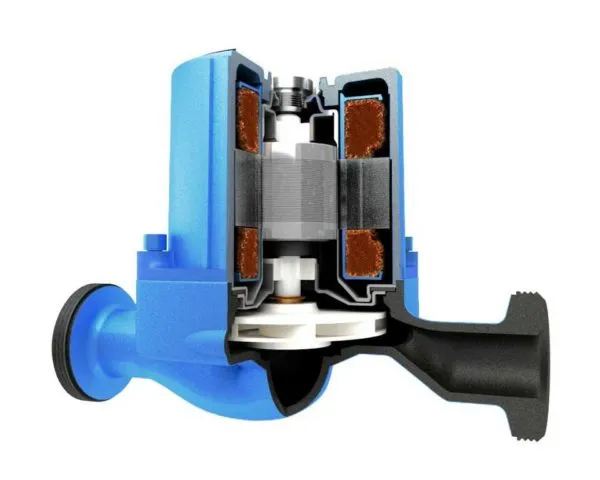

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей.

Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети.

Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя).

Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки.

Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

Как правильно установить насос в системе отопления?

Установка насоса в системе отопления включает несколько важных шагов, которые нужно выполнить правильно, чтобы обеспечить эффективное функционирование системы. Вот пошаговая инструкция:

1. Выбор места для насоса: Выберите место для установки насоса. Оно должно быть удобным для доступа и обслуживания. Рекомендуется устанавливать насос на возвышенности, чтобы обеспечить нормальное движение воды.

2. Отключение системы: Отключите систему отопления от источника энергии (обычно это электричество или газ) для безопасности во время установки.

3. Отключение воды: Закройте вентили или клапаны, чтобы предотвратить протекание воды во время установки.

4. Слив воды: Если насос устанавливается в уже существующей системе, возможно, придется слить небольшое количество воды из системы, чтобы избежать ненужных потерь во время установки.

5. Монтаж насоса: Установите насос на выбранном месте, используя крепежные элементы и инструкцию производителя. Обычно насос монтируется на специальные кронштейны или фланцы.

6. Подключение трубопроводов: Подсоедините входные и выходные трубопроводы к насосу. Обычно насос имеет отметки «вход» и «выход», которые указывают направление движения теплоносителя.

7. Закрепление трубопроводов: Закрепите трубопроводы, чтобы они были надежно закреплены и не подвергались напряжениям, когда насос начнет работать.

8. Электрическое подключение: Подключите насос к источнику электропитания в соответствии с электрической схемой и рекомендациями производителя. Обычно это подключение проводов к специальным клеммам.

9. Заполнение системы: Откройте вентили или клапаны и позвольте воде заполнить систему. Убедитесь, что нет воздушных пузырей, которые могут помешать нормальному циркулированию теплоносителя.

10. Проверка и настройка: Перед включением системы насоса проверьте все соединения на утечку. После включения насоса убедитесь, что он работает нормально и обеспечивает надлежащий поток теплоносителя.

11. Регулировка скорости: Если насос обладает регулируемой скоростью, настройте его в соответствии с требованиями вашей системы отопления.

12. Завершение: После успешной установки насоса и проверки его работы, убедитесь, что все соединения крепкие и надежные, закройте панели или крышки, и можно включать систему отопления.

Помните, что установка насоса в системе отопления может различаться в зависимости от типа системы и конкретных требований. Если у вас есть сомнения, рекомендуется обратиться к специалисту или следовать инструкциям, предоставленным производителем насоса.
