Щиток для электробезопасности в двухкомнатной квартире с автоматикой

Нормативные документы и правила по щиткам

Всякий раз, при сборке электрических схем и щитков для квартир, необходимо соблюдать стандартные нормативы и неукоснительно следовать прописанным в них указаниям и правилам. Прежде всего, это, конечно же, Правила устройства электроустановок (ПУЭ), но также важно обратить внимание на два других документа, которые играют важную роль. Если речь идет о «щитке для двухкомнатной квартиры», то…

  • ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия.
  • Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»

Требования из правил по квартирным щиткам

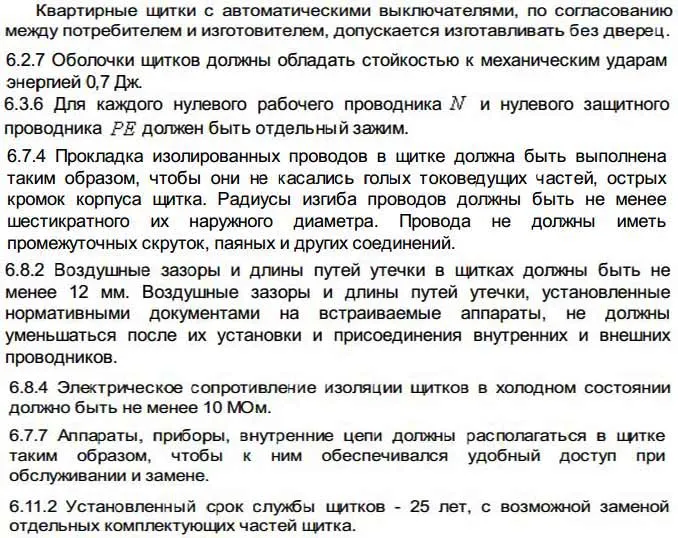

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации.

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Этапы дальнейших работ

Ниже описаны основные шаги при выполнении разводки самостоятельно.

Выбор кабеля и расчет его сечения

Для правильного расчета сечения провода по мощности потребителей можно воспользоваться формулой:

I=P/U;

где Р – общая мощность всех приборов в контуре, для которого подбирают площадь сечения провода, а U – напряжение сети квартиры.

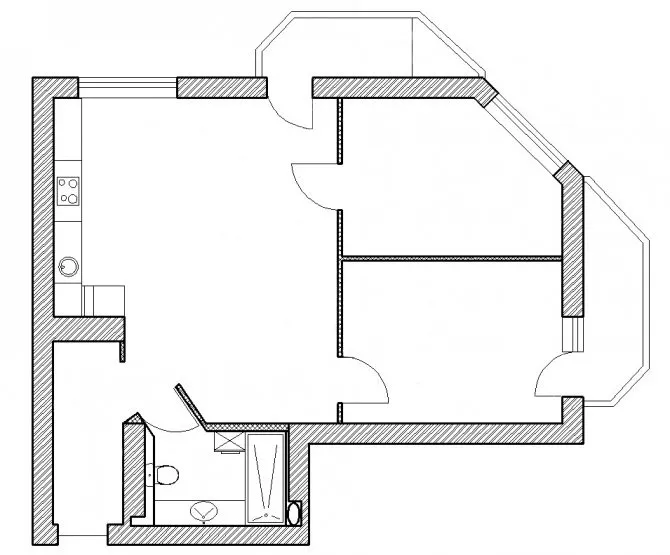

Разметка розеток и выключателей

Розетки должны быть в каждой комнате. Располагать их надо удобно, чтобы жилец мог беспрепятственно к ним попасть.

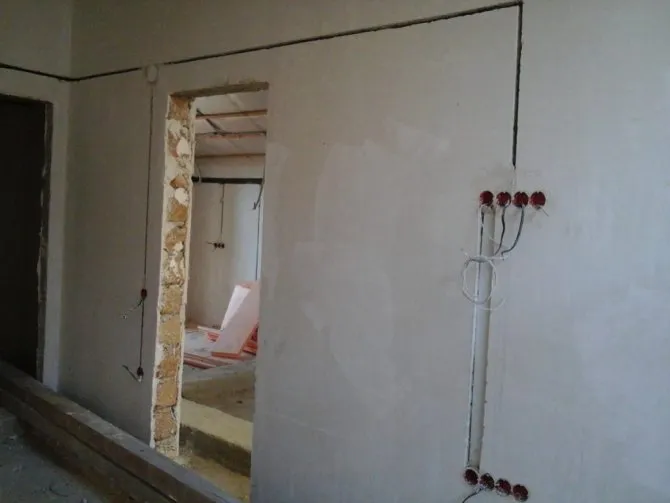

Штробление стен

После того, как выбрана разметка выключателей, розеток и светильников, можно начать выполнять штробление канавок вдоль стены и на потолке для прокладки кабеля.

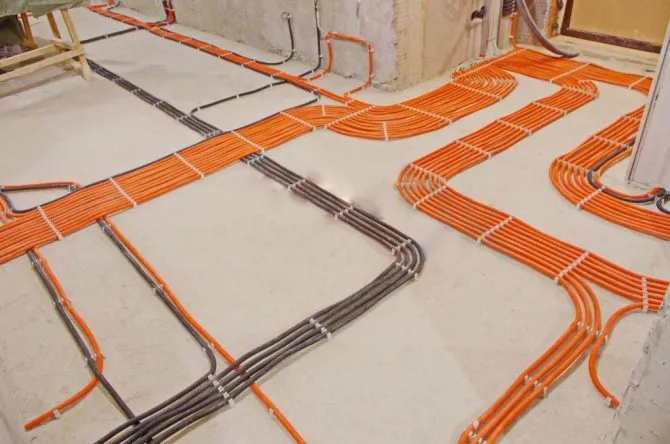

Укладка линии

Действия по прокладке кабеля для открытой или скрытой проводки одинаковы. Поэтому это не составит труда. Какой именно тип проводки будет выполнен, зависит от желаний хозяина. Можно сделать открытую и задекарировать ее отделкой. Этот вариант легче, потому что в случае проблемы не нужно полностью долбить стену, для того чтобы подлезть к проводам.

Установка подрозетников и распаечных коробок

Необходимо для начала сделать разметку для подрозетников, пробурить отверстия. Готовая проводка подсоединяется к смонтированным распаячным коробкам и подразетникам, подключается в них, концы вытаскивают наружу с маленьким запасом. После монтажа необходимо замазать щели, если они есть.

Установка и сборка электрического щита

Установка и сборка щитка выполняется после того, как весь кабель в помещении правильно проложен.

Монтаж розеток и выключателей

В заранее заготовленные коробки с вытащенными концами проводки устанавливают розетки, выключатели освещения. Этот шаг один из простых, необходимо иметь плоскогубцы и отвертку.

Внимание! Розетки всегда устанавливаются в конце монтажа проводки.

Проверка качества проделанной работы

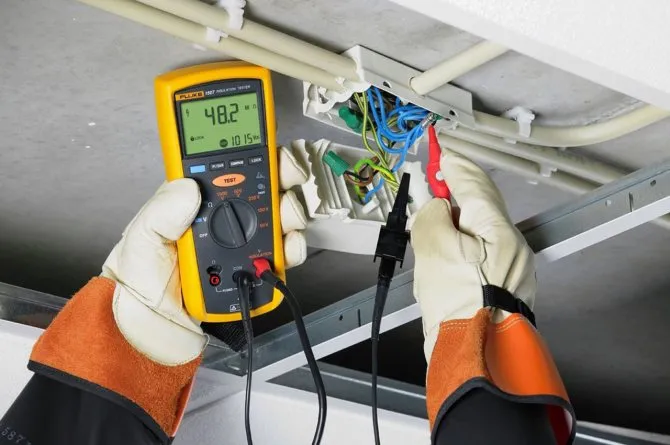

Проверку качества готовой сети производят путем включения контуров проводки и измерения наличия напряжения, для этого потребуется универсальный мультиметр.

В заключение необходимо отметить, что выполнить разводку в квартире самостоятельно, без умений и навыков, будет достаточно сложно. При неправильном подключении может возникнуть возгорание или выход из строя бытовых приборов. Поэтому перед работой лучше изучить как можно больше информации по этой теме. Существует сайт «ЭлектрикСкулл», на нем представлено много примеров различных схем проводки, опытные мастера делятся своими секретами, а также помогают новичкам.


С чего начинать?

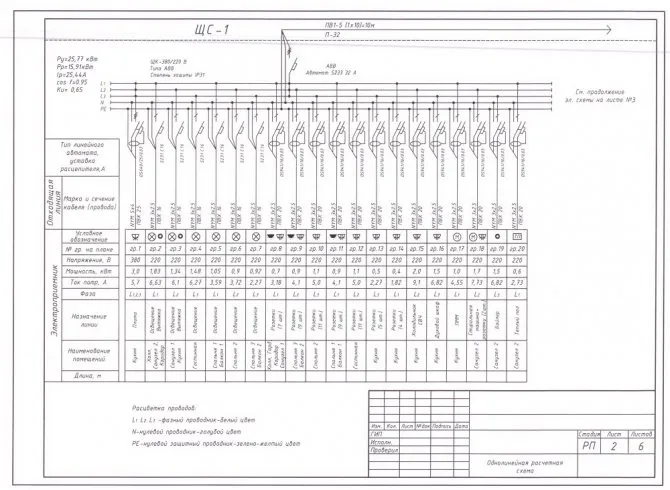

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

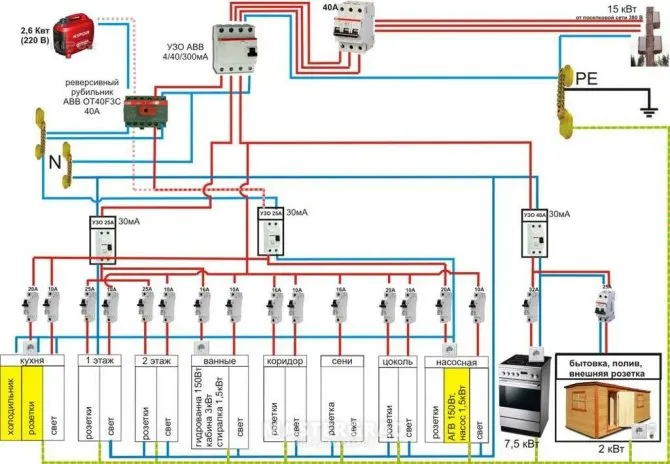

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

  • марка провода и сечение жилы, мм²;
  • мощность;
  • потребляемый ток;
  • тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

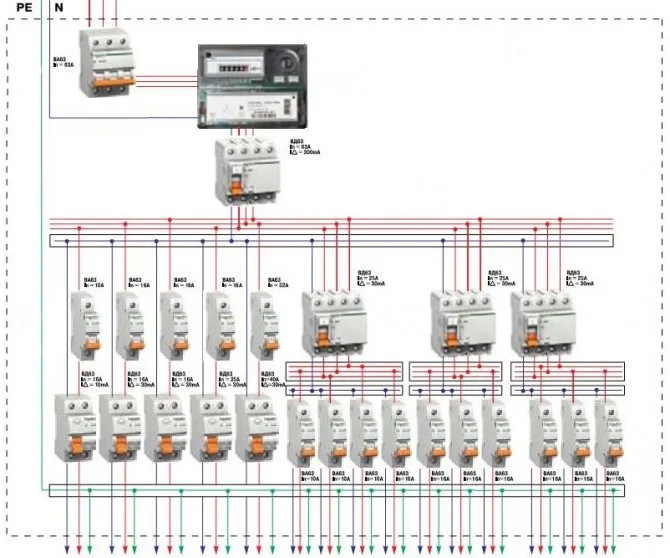

Для большей наглядности схему электрощита можно изобразить так:

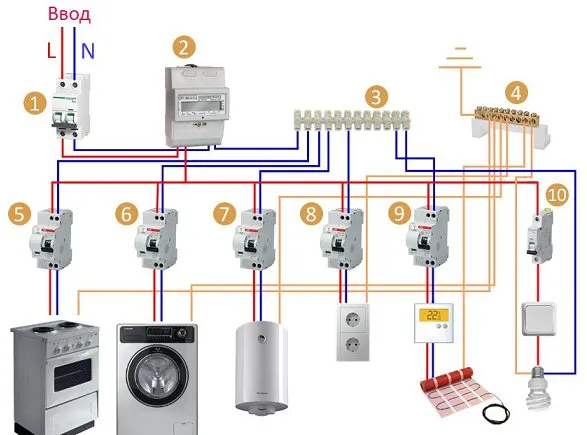

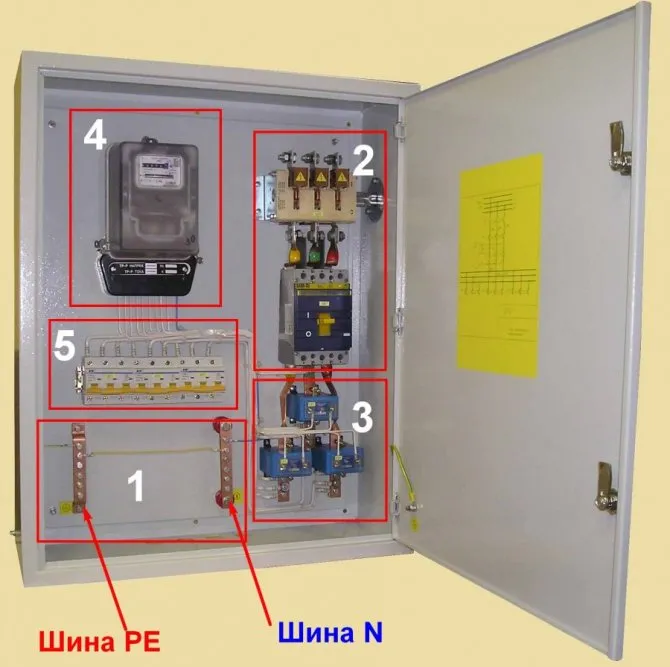

Или даже так:

где

  • 1 — вводной АВ;
  • 2 — счётчик;
  • 3 — нулевая шина;
  • 4 — шина заземления;
  • 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Основные характеристики электропроводки на сегодняшний день

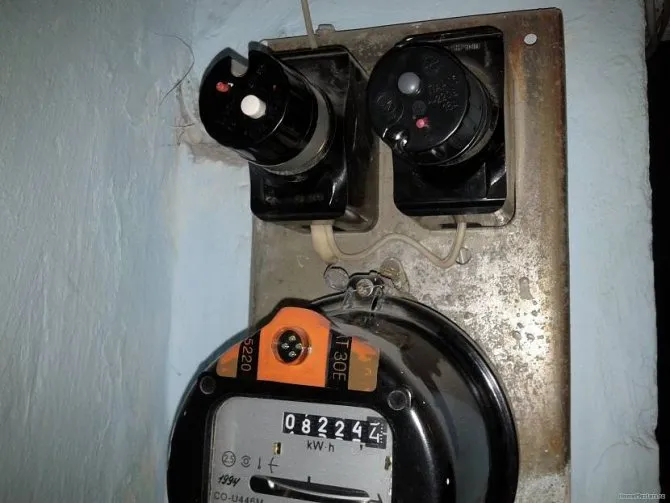

В конце 90-х годов был большой прорыв в мире бытовой техники. У людей начали появляться новые телевизоры, микроволновки, компьютеры и аудиосистемы. Поэтому разводка немного усложнилась, хотя принцип действия был неизменным.

Трудности образуются с момента первого шага – планирования чертежа. Для того, чтобы выполнить план разводки в доме, необходимо будет узнать примерную мощность всех приборов в доме и выбрать их удобное месторасположение. Осветительная группа также придумывается на стадии разработки плана.

Внимание! Помимо огромного числа новых устройств, образовалось еще одно различие: вместе с силовой сетью должна находиться слаботочная группа, обычно в нее подключают телефоны, ПК или домофоны.

Два вида этих сетей делить нельзя, потому что все устройства функционируют от источников электросети 220 В.

Поменялось также число используемых одновременно приборов и проводов. Если в 90-х годах хватало подключения в гостиной одного торшера, то в настоящее время многие применяют осветительную систему с люстрами, светодиодами и фонарями.

К повышению числа приборов необходимо прибавить увеличение мощности – потому нужно заменять старую проводку, чтобы она выдержала напряжение. Если в доме постоянно скачет напряжение, то можно приобрести специальный стабилизатор. Благодаря ему приборы не будут выходить из строя.

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

  • однофазную;
  • трёхфазную.

По способу монтажных работ:

  • используя гребёнку, то есть шину;
  • через перемычки из электропровода одножильного типа;
  • через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть.

Установка однофазной схемы не слишком отличается от монтажа трёхфазного способа. Так, в первом случае к выключателям подают на выход лишь одну фазу, при этом применяют одинарной разновидности выключатели.

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

Устройство стандартного автоматического выключателя

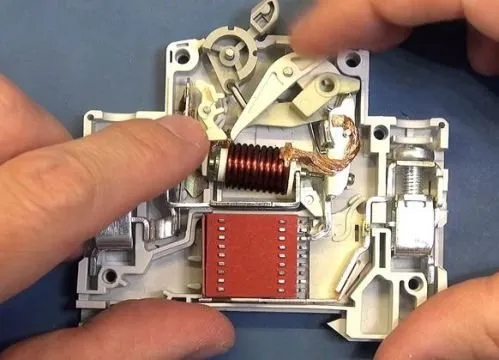

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

  • Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
  • Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
  • Дугогасительной камеры.
  • Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
  • Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
  • Пластиковой, полностью диэлектрической ручки.
  • Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
  • Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
  • Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

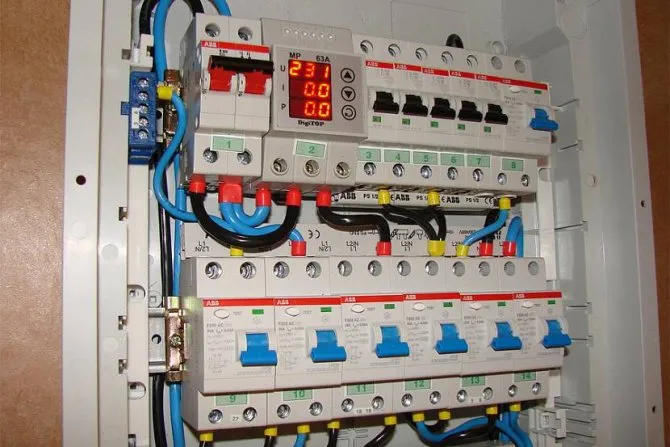

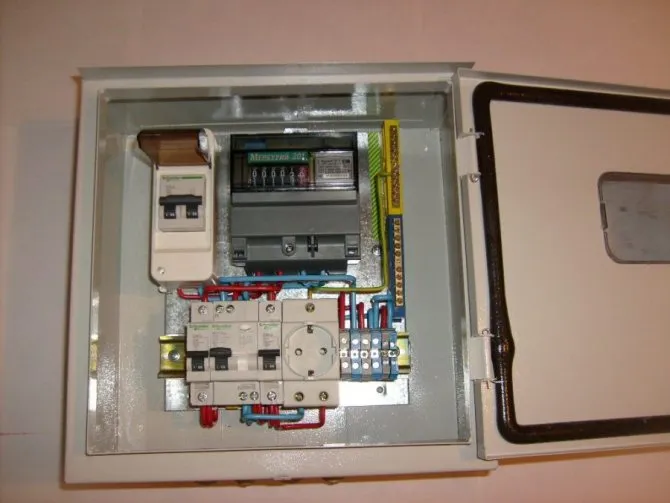

Элементы электрощитка

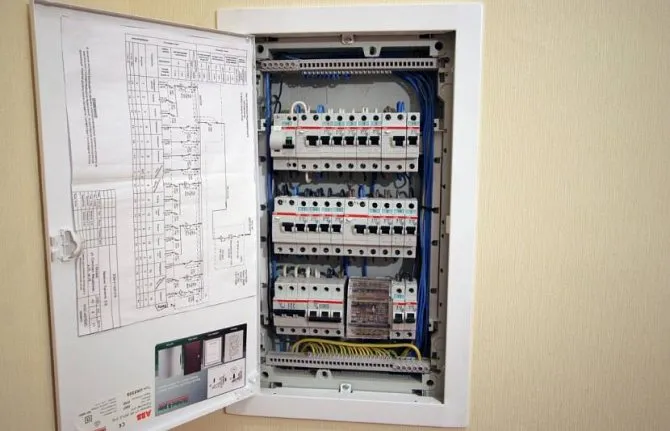

Квартирный щит состоит из следующих узлов:

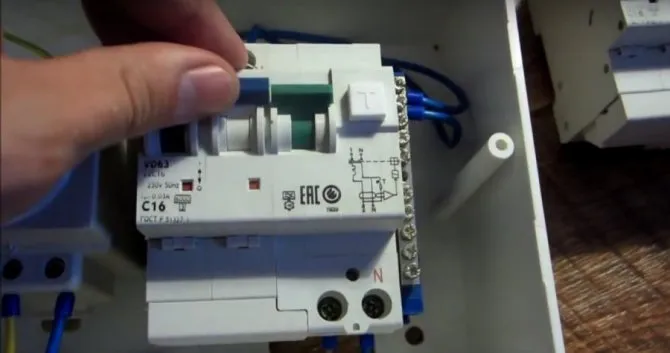

  • Автоматический выключатель. Двухрядный прибор ставится на вводе и может обесточить нулевой и фазный провод.

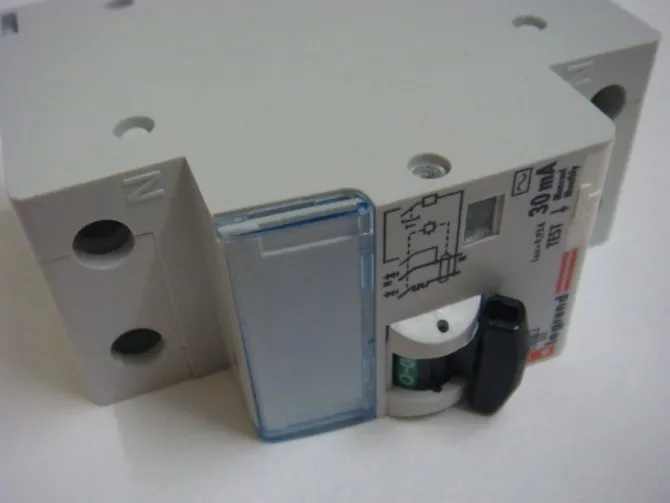

  • УЗО. Представляет собой реле дифференцированного типа. Необходим для быстрого обесточивания линии при появлении утечки напряжения.
  • Дополнительные автовыключатели, контролирующие цепь с мощными приборами – электроплитой, стиральной машинкой, водонагревателем, кондиционером.
  • Шины нуля и заземления. Медные планки с диэлектрическим основанием обеспечивают безопасность контакта заземления и рабочей нейтрали.
  • Корпус. В нем находятся все узлы. Бывает металлическим, пластиковым. По способу монтажа различают навесные и встраиваемые модели.
  • DIN-рейка. Металлическая пластинка, зафиксированная на корпус. К ней специальными крепежными элементами монтируются автоматы.
  • Соединительные кабели с сечением, соответствующим показателю мощности оборудования.

Наружный бокс не должен пропускать ток, поэтому лучше покупать модели из термостойкого пластика или металла с полимерным покрытием.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

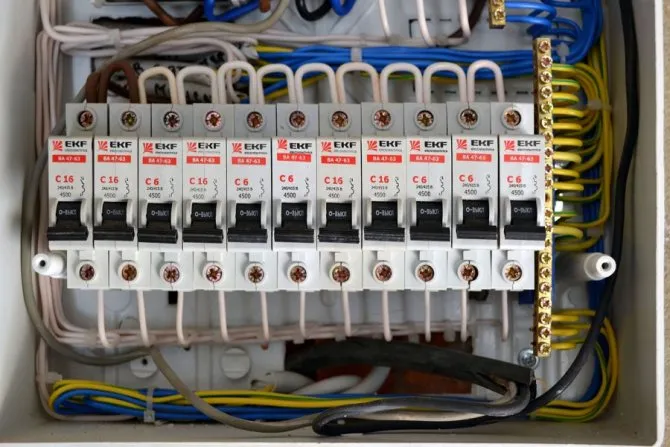

Сборка щита

Разработав схему и определившись с комплектующими можно приступать к непосредственной сборке. Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация. В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.

Монтаж распределительного щита состоит из одиннадцати шагов:

  • Монтаж корпуса щитка на стену или в подготовленной нише.
  • Завод подводящей проводки в корпус с одной стороны и линий из комнат, а также мощных бытовых приборов, с другой.
  • Зачистка проводки для обеспечения надёжного контакта с клеммами автоматов.
  • Монтаж крепёжной шины (DIN-рейки) внутри корпуса распределительного щита.
  • Закрепление на шине всех комплектующих, в том числе и счётчика. Эта операция не представляет сложностей поскольку приборы или одеваются на рейку, с последующей фиксацией, или сразу защёлкиваются.

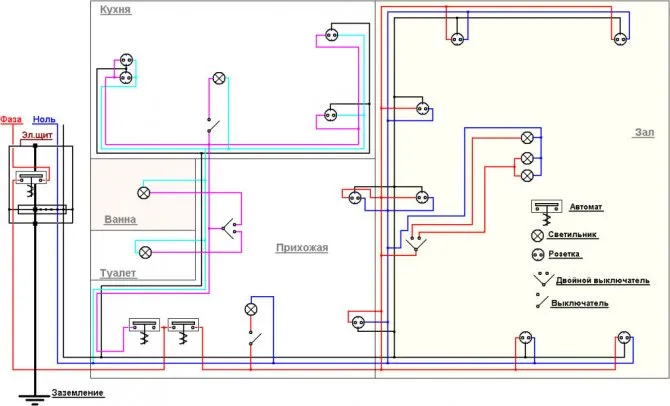

Для чего нужна предварительная схема разводки

На данный момент уже достаточно сложно самостоятельно выполнить разводку без особых умений. Поэтому для работы рекомендуется нанимать мастера. В случае, если нужно создать разводку электропроводки в новой квартире, желательно построить план, в котором будут указаны важные детали, касающиеся проводки.

Это достаточно практично выполнить перед началом монтажа. Главные элементы, связанные с сетью:

  • розетки;
  • включатели;
  • осветительная группа;
  • УЗО.

Вам это будет интересно Дифзащита трансформатора

Электрик обязан построить схему с учетом всех особенностей помещения и фантазий клиента. Главная задача электрика заключается в том, чтобы поделить провод на разные линии, которые будут правильно работать. Данная цель требует верного распределения нагрузки, а также организации УЗО.

Перед построением плана проводки желательно изучить нюансы и указания всех деталей в электросети. Предохранители от скачков напряжения, которые находятся в электрическом щите, будут самой важной деталью разводки. От их правильного подключения зависит электропитание всей сети.

Кабели, подводящие электрический ток к разнообразным местам, должны быть грамотно выбраны. Сечение у них бывает разное. Ниже описаны правила, по каким группам можно разделить проводку в квартире. Ими пренебрегать нельзя, именно от группировки зависит работоспособность приборов.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита. Это особенно важно при использовании в сети алюминиевых проводов.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Выбор инструментов

Перед началом монтажа необходимо приобрести самые главные инструменты. В первую очередь нужно приобрести перфоратор. При помощи него выполняется штробление стен. А также необходимо приобрести такие насадки для перфоратора:

  • бур для бетонных поверхностей (17–20 мм);
  • сверло корончатого вида (100 мм);
  • зубило для бетонных поверхностей (25–30 мм);
  • комплект сверл.

Вам это будет интересно Особенности ветрогенератора для дома

Также желательно, чтобы в наличии была болгарка, оборудованная кругом, позволяющим сделать монтаж по камню. Также нужно купить паяльник и универсальный мультиметр.

Сколько ставить УЗО на двухкомнатную квартиру?


Количество УЗО, необходимых для двухкомнатной квартиры, зависит от конкретных условий и требований нормативных документов.

Обычно рекомендуется устанавливать по одному УЗО на каждый квартирный щиток, в котором находятся автоматические выключатели, отвечающие за подачу электроэнергии в соответствующие помещения. Таким образом, для двухкомнатной квартиры с двумя щитками потребуется два УЗО.

Однако, количество УЗО и их расположение могут быть различными в зависимости от характеристик электропроводки и особенностей помещений. Для точного определения количества и места установки УЗО рекомендуется обратиться к электротехническому специалисту.
