Как изменить направление вращения однофазного асинхронного двигателя
На чтение 2 мин Просмотров 14 сентября, 2021
-

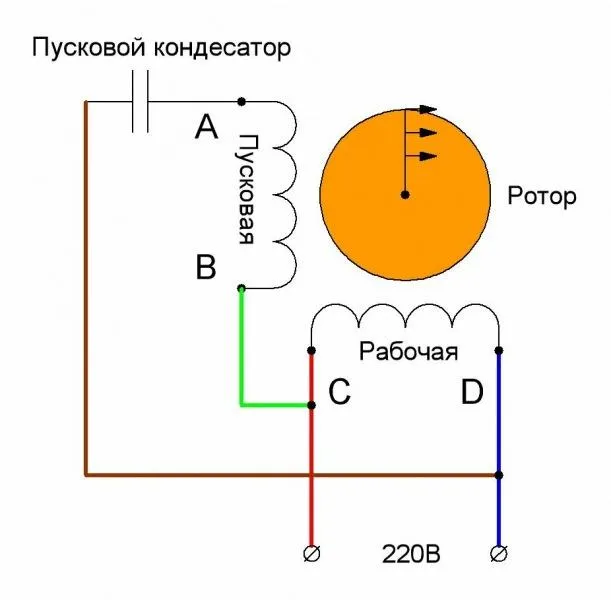

Не забудьте оценить статью и подписаться на канал, чтобы не упустить новости. Желаю всем удачи и до свидания! Возьмем за базу уже подключенный однофазный асинхронный двигатель, который вращается по часовой стрелке (см. рисунок 1).
- А китайцы даже придумали реверсное реле, – на пульте дистанционного управления.
Рисунок 1
- точки A, B условно обозначают начало и конец начальной обмотки, для наглядности к этим точкам подключаются коричневый и зеленый провода соответственно.
- точки C, B условно обозначают начало и конец рабочей обмотки, для наглядности к этим точкам подключаются красный и синий провода соответственно.
- стрелки указывают направление вращения ротора асинхронного двигателя
Измените направление вращения однофазного асинхронного двигателя в обратном направлении, против часовой стрелки. Для этого достаточно повторно подключить одну из обмоток однофазного асинхронного двигателя, работающего или работающего.
Вариант no1

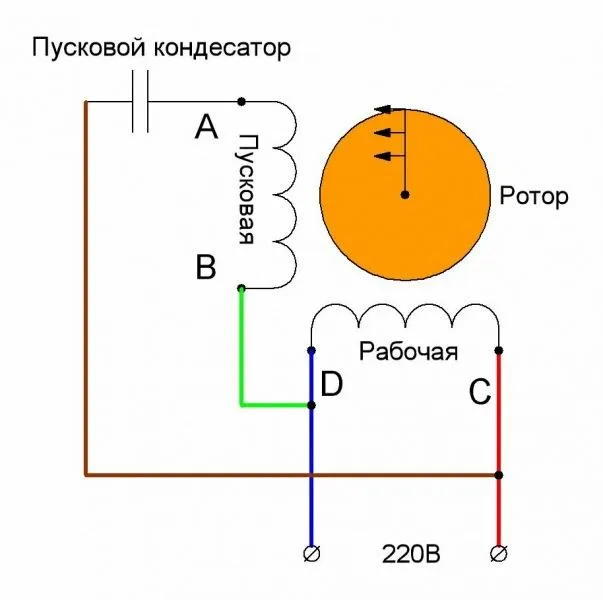

Меняем направление вращения однофазного асинхронного двигателя путем переподключения рабочей обмотки.
Вариант no2

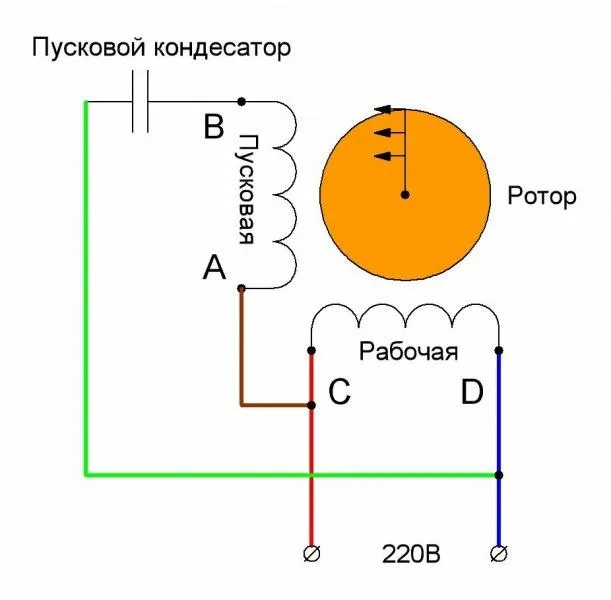

Меняем направление вращения однофазного асинхронного двигателя путем переподключения пусковой обмотки.
Важная заметка.
Такой способ изменения направления вращения однофазного асинхронного двигателя возможен только при наличии у двигателя отдельных ветвей пусковой и рабочей обмоток.

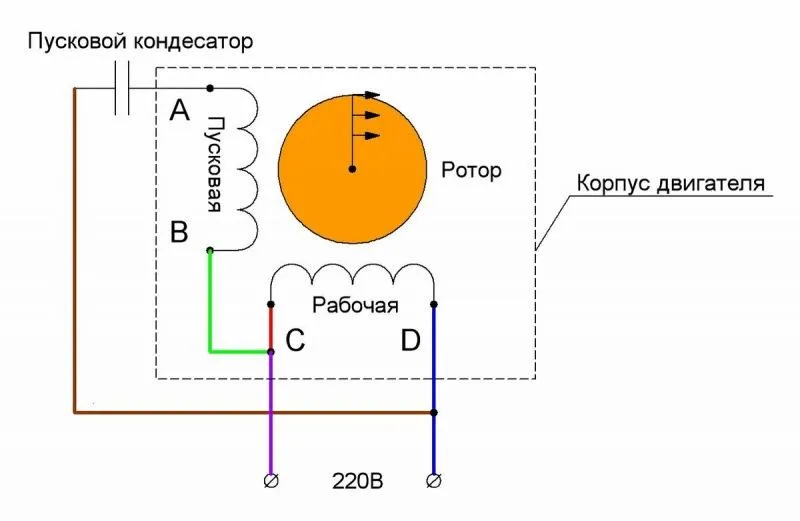

На рис. 4 показан довольно распространенный вариант однофазного асинхронного двигателя, в котором концы обмоток B и C, соответственно зеленый и красный провода, соединены внутри корпуса. Этот двигатель имеет три проводника вместо четырех, как на рис. 4 коричневого, фиолетового и синего проводов.

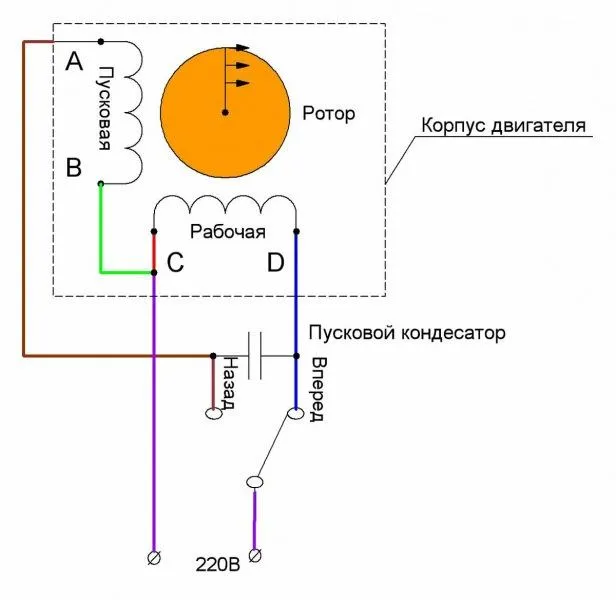

Не очень правильный метод, но все же используется для изменения направления вращения асинхронного двигателя. Для однофазного асинхронного двигателя, у которого всего три проводника, можно заставить ротор вращаться в обратном направлении, достаточно поменять местами рабочую и пусковую обмотки. Принцип такого включения показан на рис.5
Рис. Инверсия нестандартного асинхронного двигателя
Не забывайте оценить статью, подписывайтесь на канал, – чтоб не пропустить новости.Всем удачи и пока!
А китайцы даже придумали реверсное реле, – на пульте дистанционного управления.
- Об авторе
- Хотите связаться со мной?
Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.
Как изменить направление вращения трехфазного асинхронного двигателя?
Изменить направление вращения трехфазного асинхронного двигателя можно, поменяв местами два любых провода одной фазы в его подключении.
Для этого необходимо выполнить следующие шаги:
- Отключите питание двигателя.
- Отсоедините провода фазы в соединительном блоке на клеммной колодке двигателя.
- Поменяйте местами два любых провода фазы между собой (например, первый и второй).
- Закрепите провода обратно на клеммной колодке двигателя в соответствии с их фазным обозначением.
- Включите питание двигателя и проверьте направление вращения.
Если направление вращения не изменилось или изменено не в нужном направлении, то можно попробовать поменять местами другие два провода фазы. Если это не приводит к нужному результату, то возможно необходимо обратиться к специалистам для проверки состояния и настройки обмоток двигателя.
