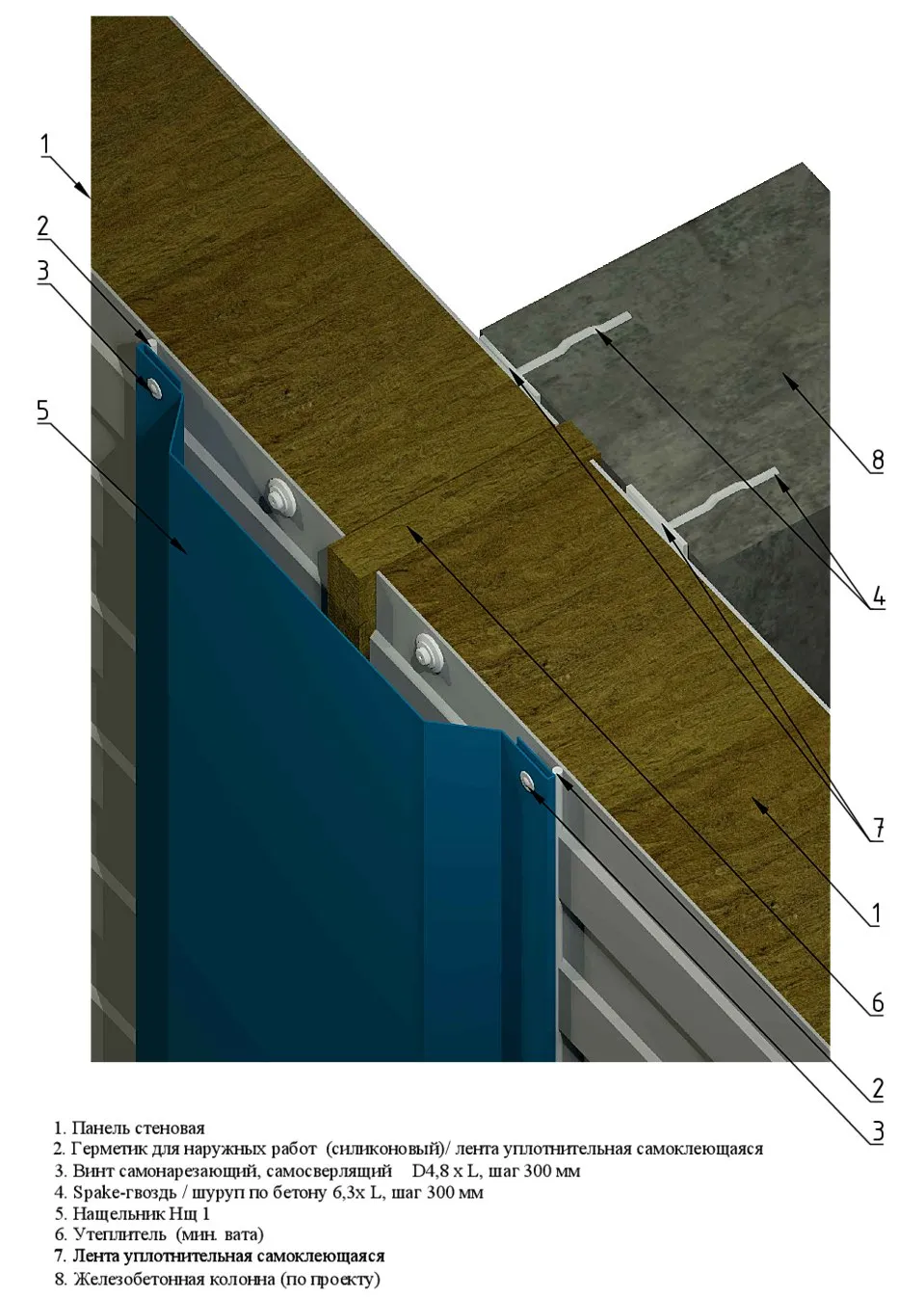

34. Значение нащельников и их монтаж

Подготовка основания

Некоторые современные сэндвич-панели предоставляют возможность монтажа без использования дополнительного каркаса. Эти изделия обладают собственной несущей способностью, что значительно упрощает процесс монтажа, поскольку достаточно правильно подготовить фундамент. Такой подход становится актуальным при возведении дома из сэндвич-панелей своими руками.

• у фундамента отклонение по горизонтали не должно превышать 3 мм;
• вертикальные и горизонтальные профили должны располагаться таким образом, чтобы расстояние между ними было на 10 см меньше габаритов устанавливаемых элементов. Это позволит беспрепятственно установить и закрепить даже широкие панели и декоративные экраны;
• деревянные направляющие должны быть обработаны антипиренами и антисептическими составами для увеличения срока службы.

Основание должно быть тщательно подготовлено

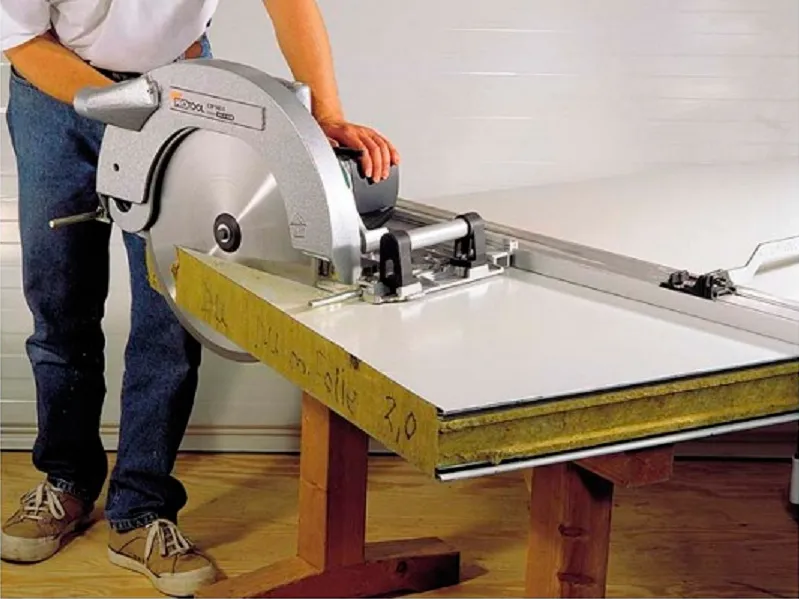

Монтажная резка и сверловка панелей

Прежде чем приступить к разметке сэндвич-панелей, следует убедиться, что все поставленные изделия имеют аналогичные характеристики. Внимания заслуживает цвет и размер отдельных элементов. После этого поверхность материала очищают от имеющихся загрязнений и размечают, ориентируясь на проектную документацию. Для этого следует воспользоваться специальным маркером либо фломастером.

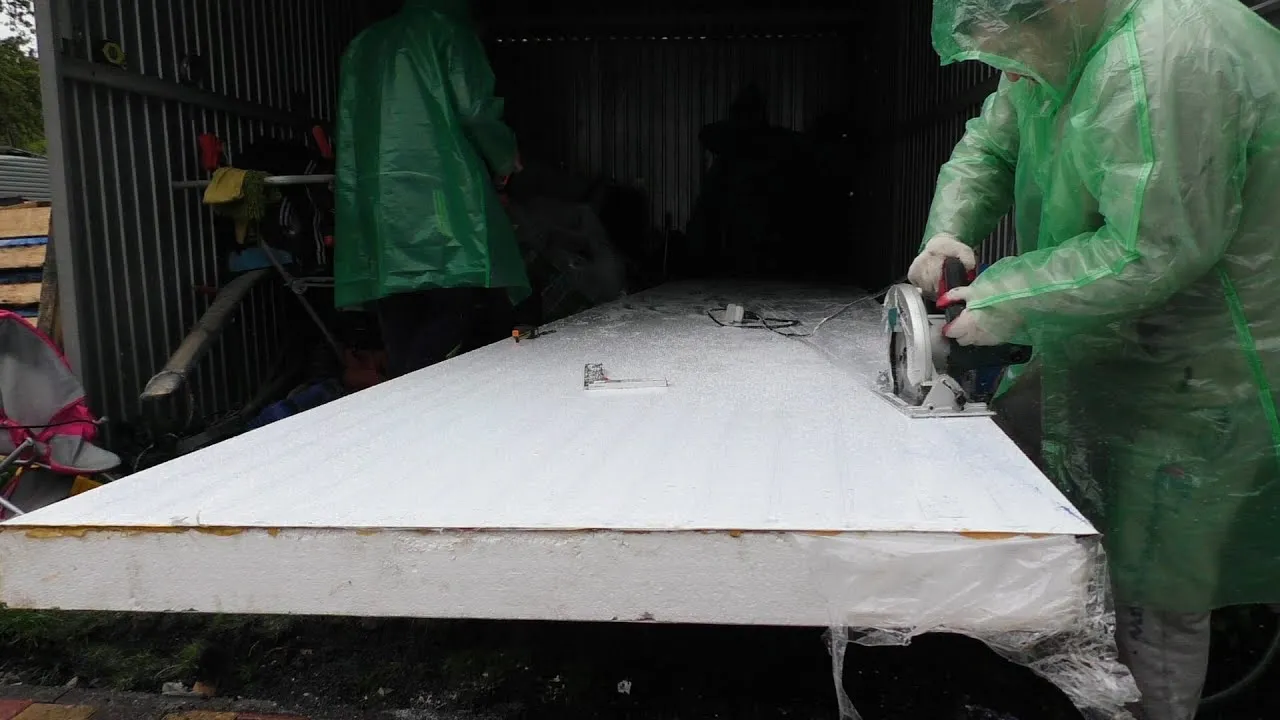

Разрезать сэндвич-панели в размер следует обязательно в СИЗ из-за риска травмирования. В качестве инструмента можно использовать электролобзик с мелкими зубьями, либо обычную ножовку по металлу. От использования плазменной резки либо шлифмашинки следует отказаться из-за риска воспламенения утеплителя и потери металлическими элементами коррозионных свойств. Работы выполняют при температуре воздуха +5ºС и выше. Это исключает скалывание пластиковых деталей.

Если в качестве опорной поверхности выступает бетон либо дерево, на сэндвич-панелях предварительно просверливают крепёжные отверстия. Для их формирования используется обычная дрель. При этом вся стружка, образующаяся при механической обработке, должна оперативно удаляться с поверхности монтажных элементов.

Сэндвич-панели следует правильно отрезать в размер

Разметка мест для установки

После проверки правильности пространственного расположения элементов каркаса и их размерной точности, с поверхности основания удаляют скопившуюся грязь. При необходимости, повторяют обработку для увеличения срока службы. После этого наносят разметку согласно проектной документации.

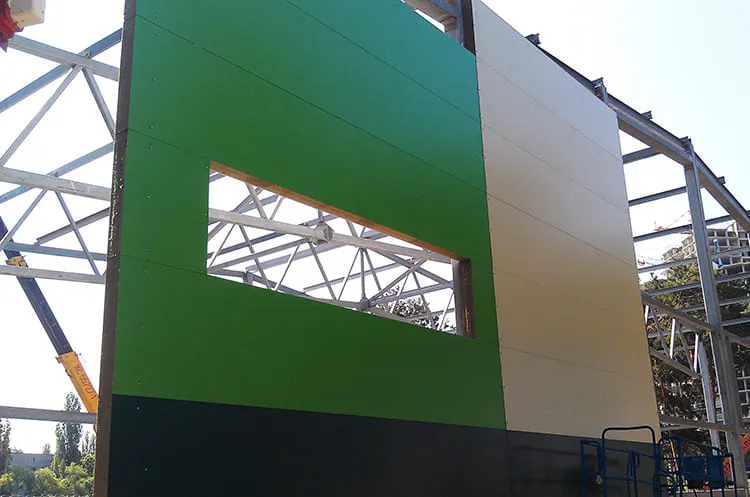

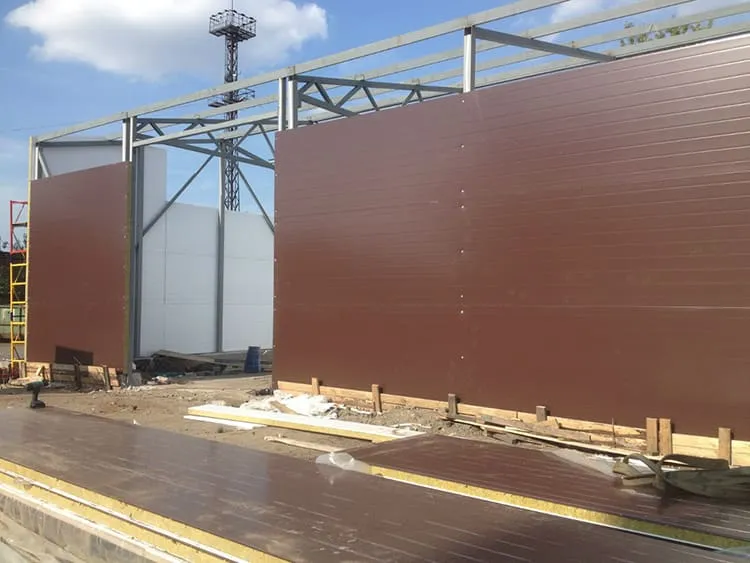

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансов

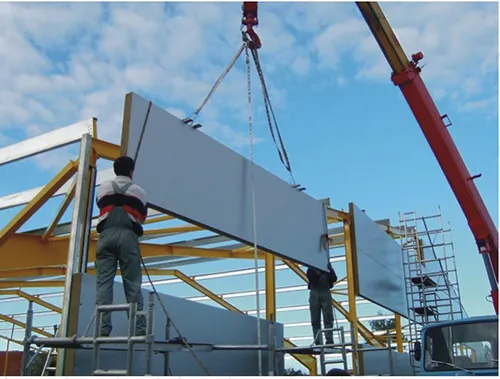

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличаться

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация	Описание действия

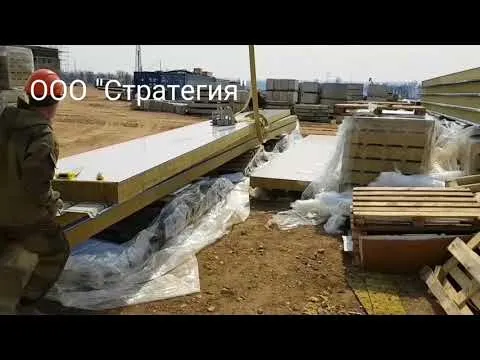

	Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи

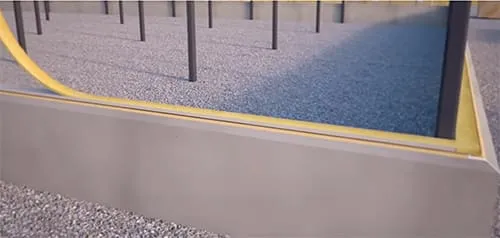

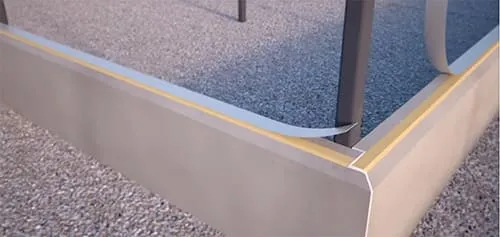

	На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм

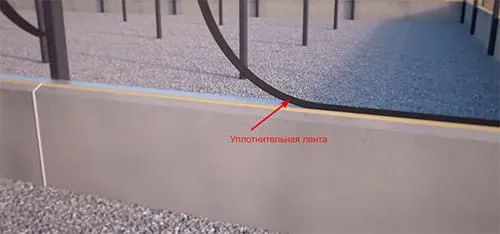

	Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей

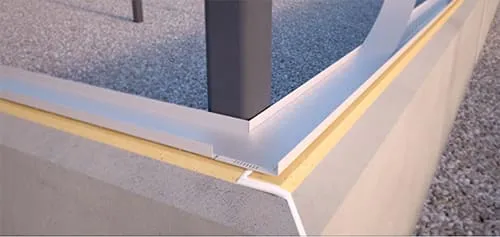

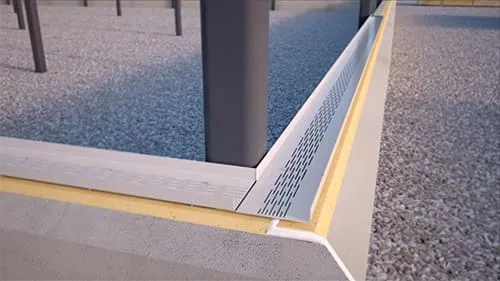

	Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
	Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
	Устанавливаем минераловатную изоляцию. Элементы укладываем встык

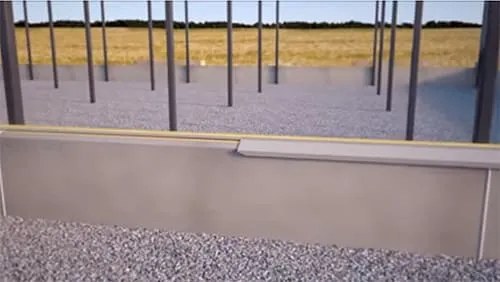

	Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
	На колоны крепим уплотнитель, отступив от наружного края 20 мм
	Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
	Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

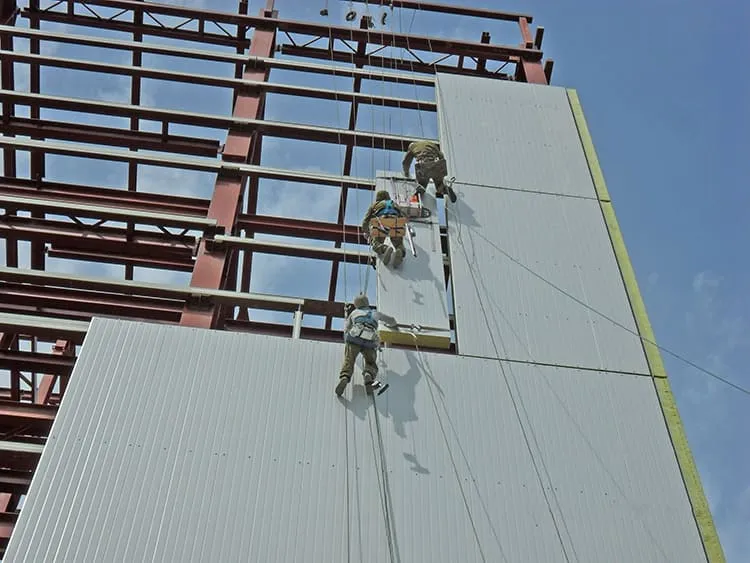

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другу

Внимание! Добиться плотного прилегания позволяют специальные прижимные устройства, однако ударный метод воздействия категорически запрещён.

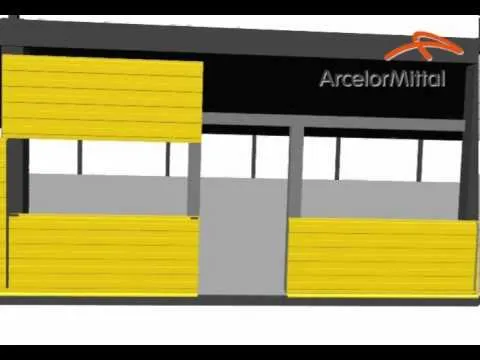

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

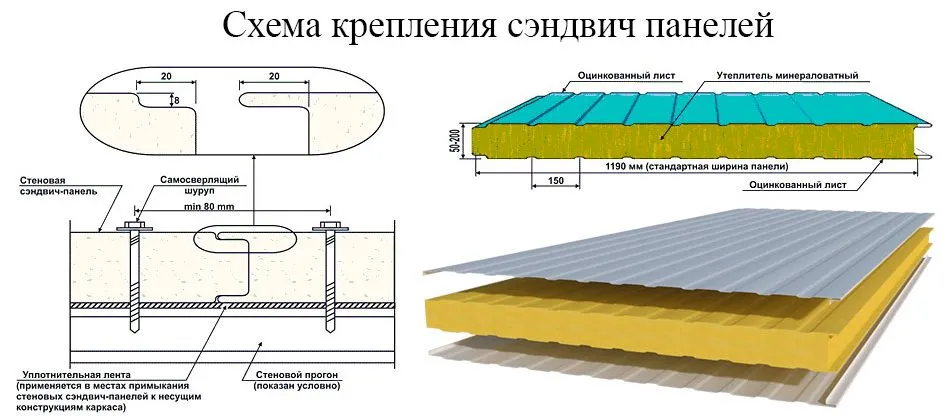

Крепление

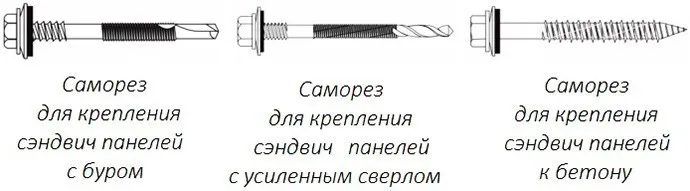

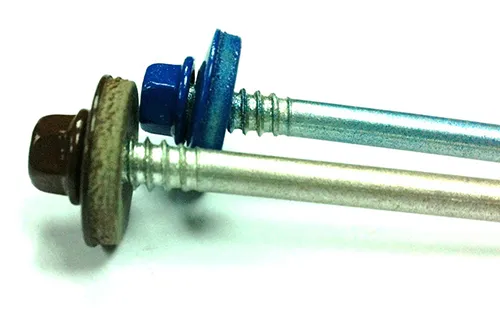

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёж

Внимание! Для формирования прочного и надёжного соединения шурупы следует располагать под прямым углом к фиксируемой сэндвич-панели.

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строения

Виды

Железобетонную конструкцию принято делить на следующие типы: монолитный, сборный, сборно-монолитный. Первый тип является очень редким вариантом. Его сооружают в случае строительства уникальных построек с определенными технологическими требованиями. Второй тип актуален для строительства зданий малой этажности. Стоит отметить тот факт, что железобетонный каркас для сэндвич панелей, как на следующем фото, специалисты считают наиболее надежным. Его принято обустраивать даже в особых зонах с высокой сейсмической активностью. Но это его качество обуславливает довольно высокую стоимость данного варианта. Здания, обладающие железобетонным каркасом, называются монолитными. Однако строители с опытом утверждают, что использовать сэндвич панели при данных условиях не очень практично. Хотя справедливости ради добавим, что такая мысль актуальна лишь при частном строительстве. В наши дни обустроить подобную конструкцию можно уже за относительно непродолжительный срок. Если вы не уверенны в собственных силах, но хотите соорудить именно такую конструкцию, обратитесь за советом к профессионалам;

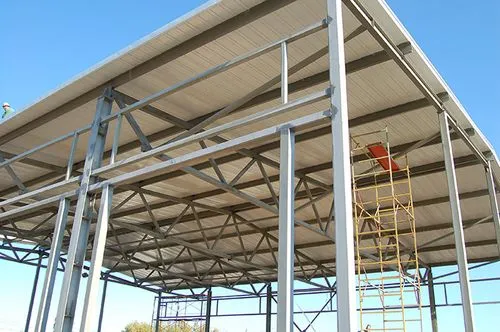

Металлический каркас актуален для возведения домов большой этажности, как показано на видео. Хотя стоит отметить, что в последние годы наметилась тенденция активно использовать такую конструкцию и для постройки личных коттеджей, гаражей и ангаров. Например, металлический каркас гаража из сэндвич панелей обеспечит сооружений очень долгий срок службы. Можно встретить и такой вариант, как металло-деревянный каркас: металлическая труба помещена в оболочку из древесины. Характерной особенностью изделий подобного рода выступает легкий вес. Благодаря нему и применению сэндвич панелей можно ограничиться неглубоким основанием. Но есть у каркаса из металла и свои минусы. К ним относится низкий показатель огнестойкости. Конечно, железо не горит. Но это прекрасный проводник тепла, который обеспечивает мгновенное распространение огня и жара по площади сооружения. Помимо этого, в процессе нагрева железо может попросту расплавиться. А при повышенной влажности сталь может подвергнуться коррозийным процессам, что в скором времени ослабит прочностные свойства дома. Хотя подобного недостатка не лишен и железобетонный вариант. В наши дни каркасы из металла связывают с быстровозводимыми сооружениями, поэтому во время выбора такого основания нужно сразу же подумать, где закупить сэндвич панели и иные актуальные материалы;
Каркас из дерева довольно редко применяется при возведении современных зданий. Но он весьма подходит в случае частного строительства. Крепление сэндвич панелей к каркасу из древесины осуществляется в довольно короткие сроки. Дело в том, что дерево считается отличным строительным материалом с прекрасными эксплуатационными характеристиками. Оно обладает отличными огнеупорными качествами и низкой теплопроводностью

Также важно отметить и то, что подобные изделия для сэндвич панелей возводятся в довольно короткие сроки и без значительных материальных трат.

Подведем итоги

Сегодня наиболее часто встречаемыми вариантами каркаса для плит по типу сэндвич являются конструкции из металла, дерева и железобетонна.

Каждый из них обладает характерными особенностями, которые требуется учесть при монтаже облицовки. А видео в этой статье расскажет об особенностях монтажа изделий на заранее сооруженный каркас для сэндвич панелей.

Кровельные сэндвич-панели и их отличия от стеновых, пошаговая инструкция монтажа

Основное отличие кровельных панелей в рельефе. Их наружная сторона имеет ярко-выраженные рёбра. Это позволяет более точно подогнать элементы даже на покатой крыше, укладывая их внахлёст. Сейчас попробуем понять, как это делается.

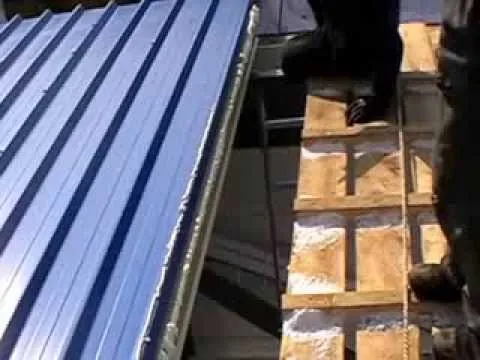

Алгоритм действий при укладке кровельных панелей

Теперь рассмотрим все действия на примерах, которые помогут понять, чем отличается монтаж кровельных сэндвич-панелей.

Иллюстрация	Описание действия
	Подъём кровельных панелей можно осуществлять на обычных удавках. Здесь можно не волноваться, ничего при транспортировке не помнётся и панель не повредится – проверено многократно
	После того, как стропы убраны, необходимо накинуть верхнюю часть поднятой панели на уже уложенную. Именно этот элемент изделия отвечает за герметичность продольного шва и отличает кровельную панель от фасадной

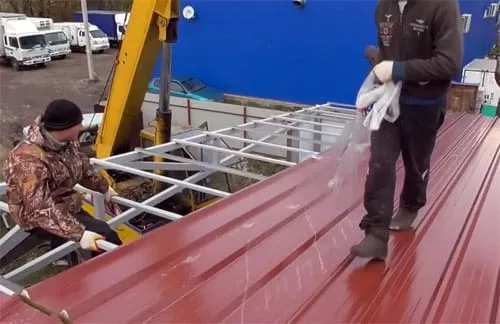

	Плёнка снимается сразу после того, как полоса уложена на место. Если дать ей полежать, то после воздействия атмосферных явлений, удалить покрытие будет очень сложно

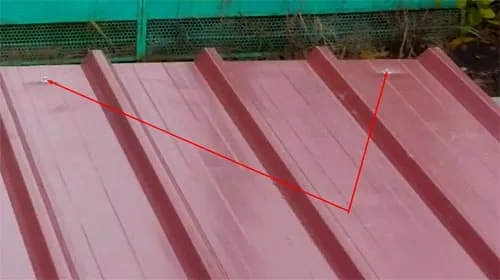

	Фиксация осуществляется на те же саморезы, длиной 13,5 см. По поводу шага отметим, что примерное расстояние между метизами – через два ребра на третье. Можно сделать его немного шире

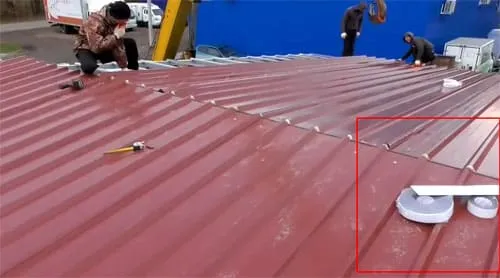

	Очень важно не забывать о необходимости использования демпферной ленты
	В зависимости от производителя сэндвич-панелей, саморезы следует вворачивать в ребро или же, наоборот, во впадину. Не стоит лениться прочесть рекомендации изготовителя перед началом работ

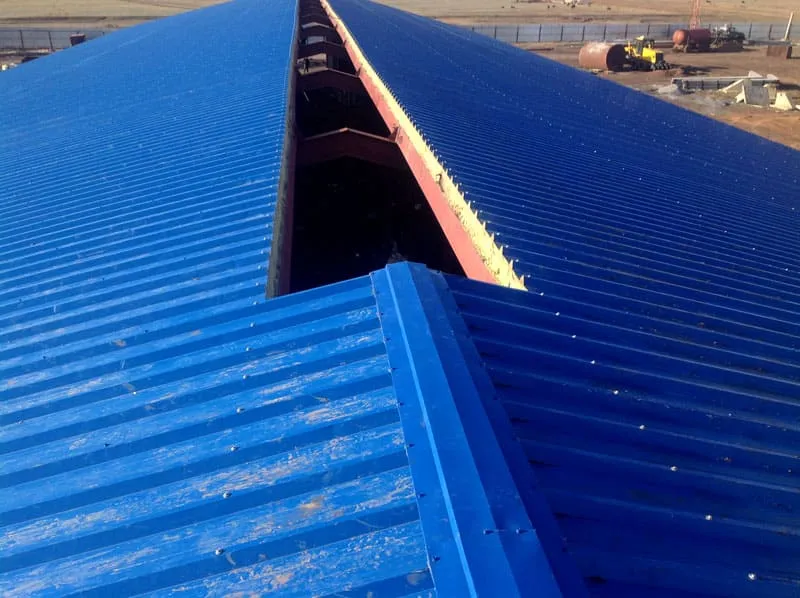

	В конце останется лишь пропенить шов и закрепить по ребру крыши металлический конёк, который не даст воде попасть внутрь во время дождя

Если даже у одного из бригады имеется опыт укладки подобного строительного материала, работа пойдёт достаточно быстро. На кровле достаточно всего трёх человек.

Как выполнить поперечные стыки, если они необходимы

Чем хороши кровельные панели – это возможностью идеальной стыковки как продольной, так и поперечной. Но если о продольном монтаже уже было сказано, то к поперечной стыковке элементы требуется подготовить. В случае, если панели оказались короче, чем сама кровля, необходимо отмерить нужную длину и начинать укладку с нижней части. Вторая полоса, которая будет находиться выше по скату, отрезается длиннее, чем это необходимо, примерно на 15 см. После этого панель переворачивается, а с внутренней стороны металл разрезается, уже по необходимой длине, и убирается вместе с утеплителем. Верхнюю лицевую сторону при этом трогать нельзя.

После того, как панель будет поднята на крышу, она укладывается внахлёст на нижнюю. В результате, попадание воды под такой стык исключается. Предлагаем вашему вниманию несколько примеров монтажа стыков кровельных сэндвич-панелей.

Монтажная резка и сверловка

При резке сендвичных панелей не допускается использование открытого огня.

Также для работ не используется болгарка УШМ.

Не допускается воздействие высоких температур на конструкции, поскольку металл после такого взаимодействия ржавеет и теряет свои свойства.

Кроме этого высокие температуры могут привести к возгоранию утеплителя.

Для выполнения работ подойдут следующие инструменты:

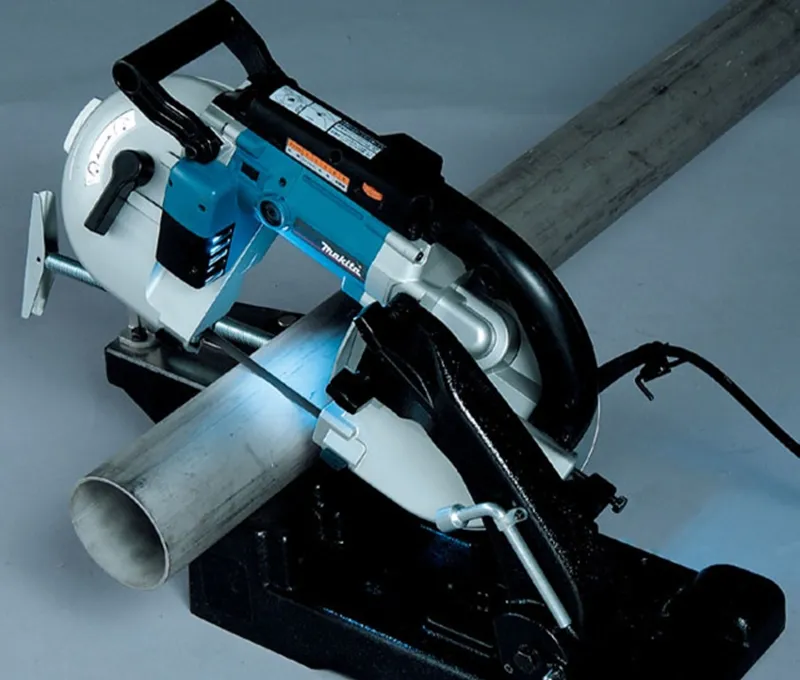

• ленточная пила по металлу;

• циркулярная пила по металлу;

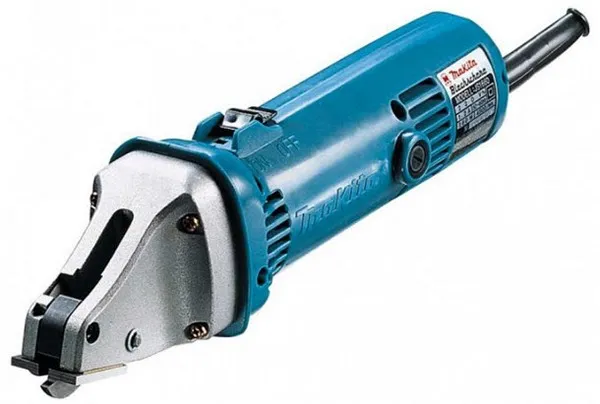

• электрические ножницы по металлу;

• электрический лобзик.

Предварительно очистите все конструкции от упаковки, загрязнений. До начала резки внимательно проверьте, что вся разметка нанесена правильно, линии разреза горизонтальны.

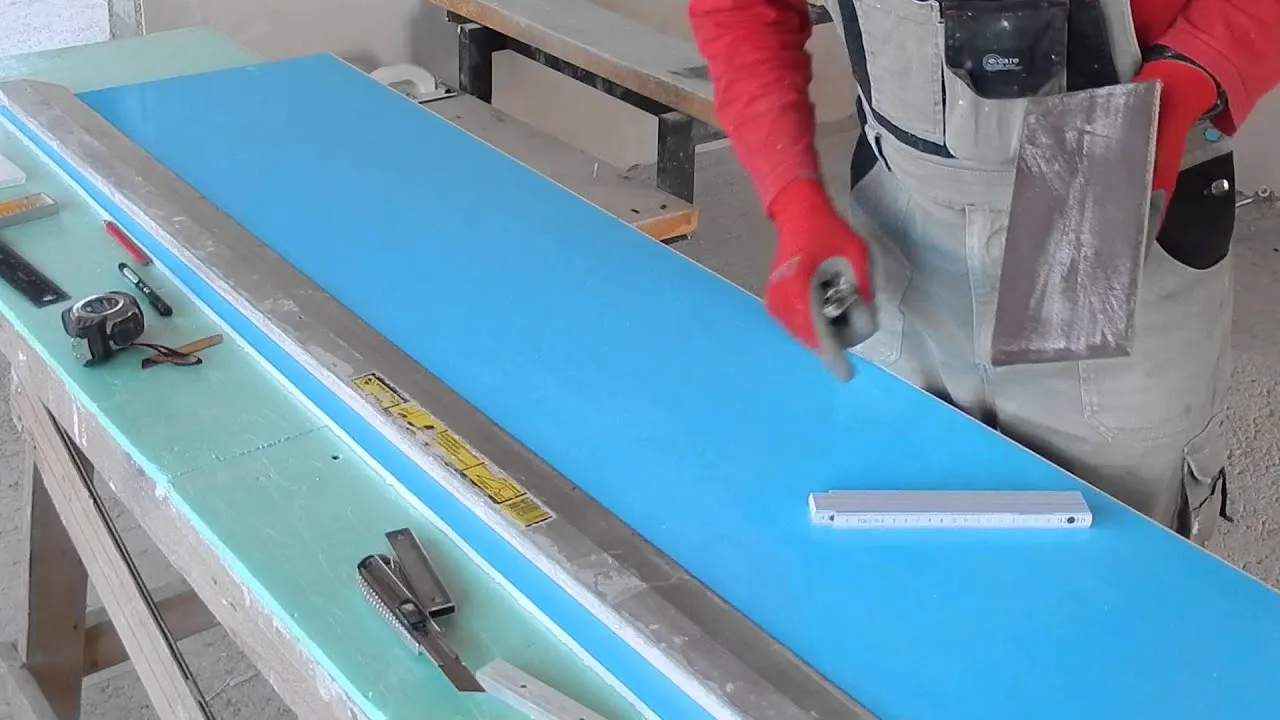

Линии разреза наносят с обеих сторон панели с использованием строительного уровня, специального маркера или фломастера. Сначала режут металл, затем – утеплитель.

Для конструкций с покрытием из ПВХ или древесины используют лобзик или ручную пилу с зубьями среднего размера. Сборка конструкций выполняется по месту.

Сверлить конструкции можно с помощью обычной дрели.

После выполнения работ не забудьте убрать стружки и очистить область распила. При работе с инструментами обязательно используйте средства индивидуальной защиты для соблюдения требований техники безопасности.

Монтаж кровельных сэндвич-панелей: последовательность действий

Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.

«Монтаж кровельных сэндвич-панелей производится в том случае, если уклон кровли не превышает 7º.»
Тщательное соблюдение технологии является обязательным при выполнении монтажа

Подъём панелей и укладка в проектное положение

Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.

Внимание! При подъёме панели нельзя допускать повреждения замков и нарушения целостности полимерного покрытия.

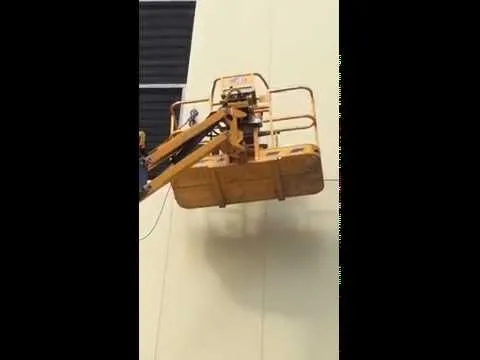

Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата

Для подъёма сэндвич-панелей используется специальное оборудование

Поперечный стык

Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.

Поперечная стыковка элементов

Продольный стык

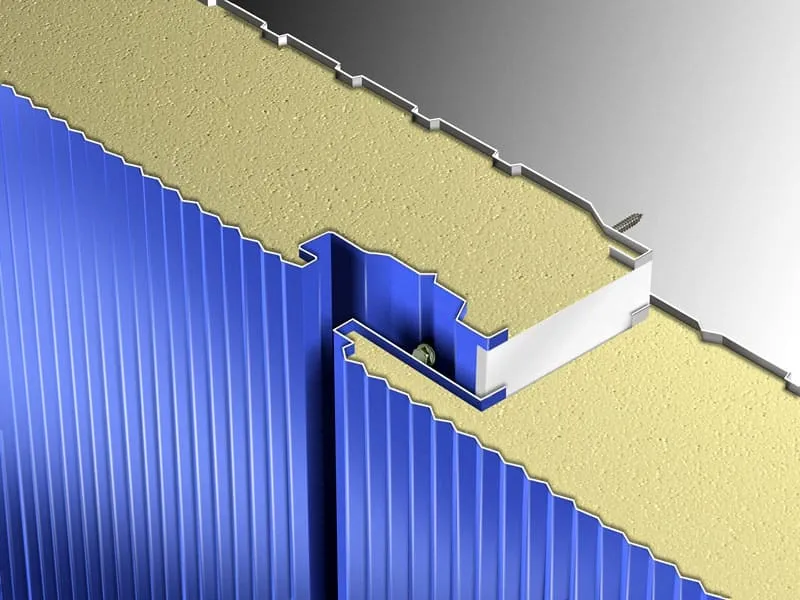

Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.

Стык требует тщательной герметизации

Крепление

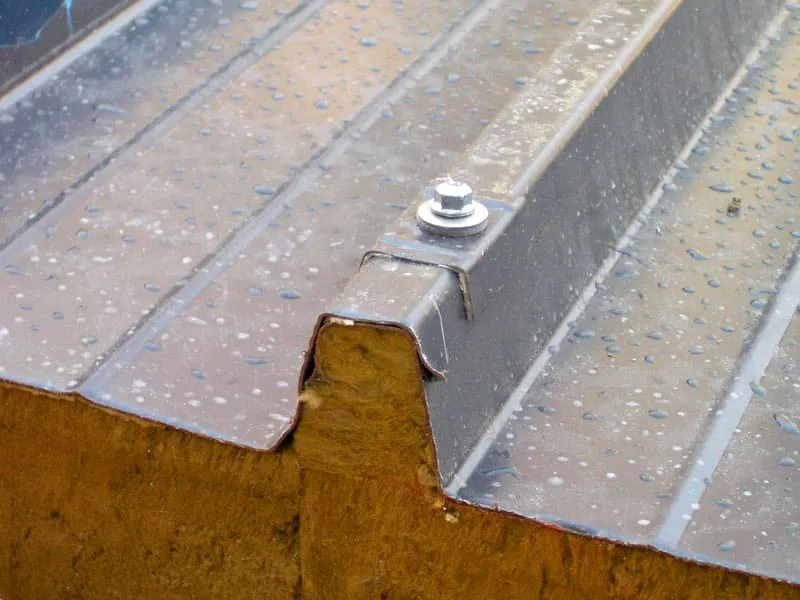

Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.

Все элементы следует надёжно зафиксировать

Монтаж фасонных элементов

С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.

Доборы обеспечат достаточный уровень герметичности

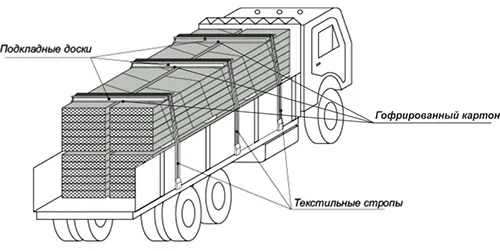

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Особенности монтажа панелей повышенной огнестойкости

Для обеспечения требуемых эксплуатационных характеристик формируемой поверхности, зазоры в местах соединения панелей и конструкций заполняются минеральной ватой. Замковые соединения закрываются нащельниками с обеих сторон. Плотность используемого утеплителя должна быть больше 125 кг/м³. Толщина фасонных элементов – более 0,5 мм. Крепёж следует располагать максимум через 30 см.

Делитесь в комментариях, приходилось ли вам монтировать сэндвич-панели. Какую технологию вы использовали?

Особенности монтажа и ухода за поверхностью

При монтаже важно уделить внимание надежности стыков во избежание попадания воды и атмосферных осадков через конструкцию.

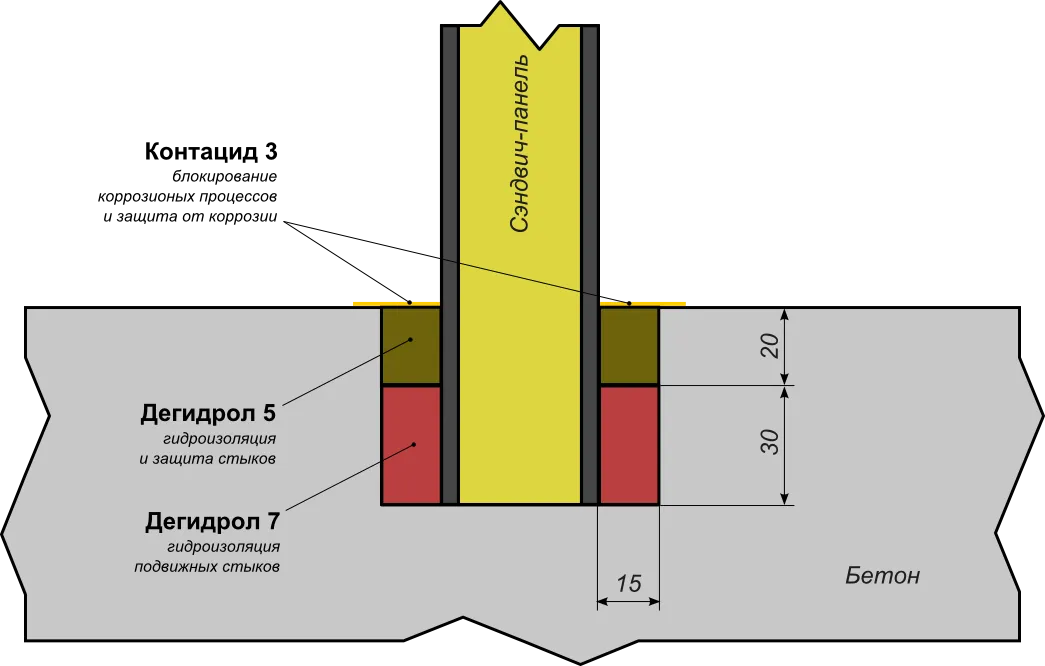

Перед устройством стен обеспечьте изоляцию нижних СИП-панелей от проникновения влаги от фундамента дома. Для этого требуется проложить рубероид, на него – слой минеральной ваты.

Ширина минваты должна быть на 2 см больше, чем толщина стены. Выступы на 1 см с каждой стороны обеспечивают надежную защиту. Укладка минваты проводится с заполнением пазов нижних панелей, убедитесь, что не осталось пустот.

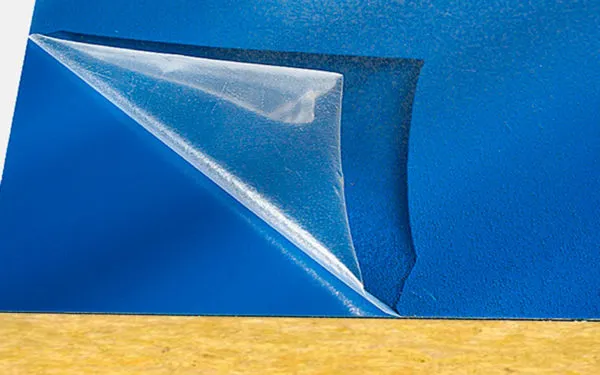

Защитную пленку с панелей можно снимать сразу же после окончания возведения конструкций.

Для очистки поверхности можно использовать щетку средней жесткости и мыльную воду.

Обратите внимание на защитное покрытие СИП-панелей – его легко повредить в процессе выполнения монтажных работ.

Также необходимо проводить профилактический осмотр конструкций, если повреждения будут обнаружены, их можно устранить с помощью покраски.

Как резать и крепить сэндвич панели – нюансы и особенности монтажа

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

• Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление,
• Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами,
• Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы,
• Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей,
• Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя,
• Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

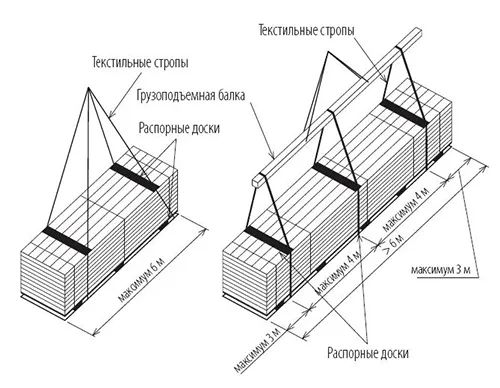

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

• Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом,
• Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

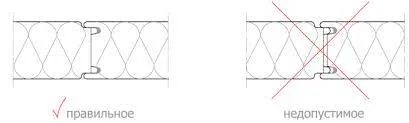

• Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков,
• Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления. Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

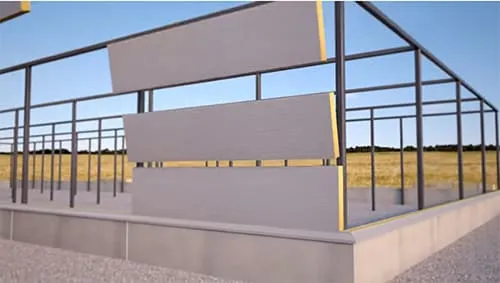

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена, если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей. Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Вертикальный монтаж сэндвич-панелей: наружные стены.

1. Проверяют отметки уровня фундамента. Допустимое отклонение первой панели от верти­кального уровня не должно превышать ± 3 мм. Устанавливают необходимые специальные элементы — гидроизоляцию фундамента, уплотняющую ленту, U-профиль, прокладку из мине­ральной ваты. На рисунках показаны опора панели на фундамент и на промежуточные опоры.

Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.

2.  В местах крепления панелей к несущим конструкциям проверяют величину опорной площади. Размер опорной площадки зависит от толщины сэндвич-панели и условий ее эксплуатации. Минимальный размер опорной площади определяется в проектной документации и должен быть не менее 20 мм.

3. Осуществляют монтаж панелей согласно указаниям проекта. Используют захватывающие механизмы, предназначенные для вертикального монтажа панелей.

4. Проверяют  вертикальность панели, убеждаются в точности мест соединения. Используя ре­комендованные крепления, осуществляют крепление панелей.

5. Монтируют  следующую панель. Внутренние швы вертикального соединения делают гер­метичными.

6. Продолжая  монтаж панелей, регулярно проверяют состояние вертикальности панелей.

7. Устанавливают все необходимые защитные профили. Между собой профили соединены взаим­ным нахлёстом не менее 0,5 см. В случаях предусмотренных проектом, места соединений профилей с панелью уплотняют, используя герметик или уплотнительную ленту типа «Герлен».

Горизонтальный вариант монтажа

Крепление сэндвич панели к стальному столбу, промежуточная опора

1. Стальной столб согласно техническому проекту;
2. Многослойная панель (60,80, 100);
3. Стыковая планка;
4. Соединитель для горячекатаного ригеля или для ригеля холодной гибки;
5. Соединитель (с шагом ~ 500 мм).

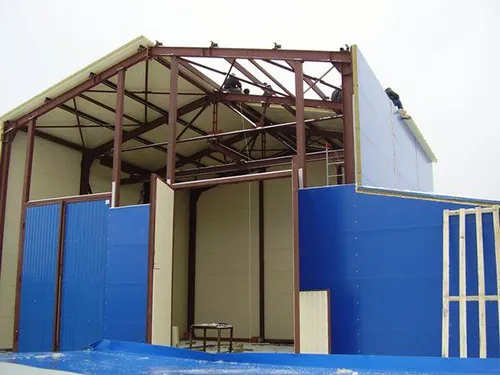

Горизонтальный метод сборки сэндвич-панелей используется в тех случаях, когда промежуток между каркасными колоннами сооружения не превышает 6 метров. В процессе сборки стены панели помещаются друг на друга, при этом производится крепление одного из концов к колонне.

Преимуществом этого способа в том, что герметичность стыков обеспечивается весом самих элементов, а снаружи и внутри образуется сплошной слой обшивки, который не нуждается в дополнительной отделке, и может быть, например, сразу окрашен финишным слоем фасадной краски или оклеен обоями изнутри.

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

• возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
• малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
• конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
• экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
• пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
• экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
• прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
• теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
• монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Значение нащельников и их монтаж

При монтаже сэндвич-панелей нельзя недооценивать значение нащельников, устанавливаемых в последнюю очередь. Они надежно защищают стыки отдельных элементов и проложенного между ними утеплителя от влаги, морозов, ветра и механических повреждений.

Нащельники монтируют:

• на стыке двух элементов;
• по периметру оконных и дверных проемов;
• на внутренних и наружных углах дома;
• по торцам парапетов;
• на коньке.

При установке вертикальных нащельников выполняют нахлест в 10-12 см. Крепежами служат оцинкованные саморезы. Их вкручивают с шагом в 30 см. Для более надежной защиты утеплителя и плотного прилегания к панелям по краям нащельников прокладывают слой силиконового герметика.

Можно ли строить дом из сэндвич панелей?

Да, можно строить дом из сэндвич-панелей. Сэндвич-панели представляют собой сборную конструкцию, состоящую из двух металлических листов, между которыми находится слой теплоизоляции, такой как пенополистирол, минеральная вата, пенополиуретан и другие материалы.

Строительство дома из сэндвич-панелей имеет несколько преимуществ. Во-первых, такой дом можно быстро и легко собрать, что позволяет сэкономить на затратах на труд и материалы. Во-вторых, сэндвич-панели обладают хорошей теплоизоляционной способностью, что позволяет снизить затраты на отопление и кондиционирование воздуха. В-третьих, сэндвич-панели имеют высокую прочность и устойчивость к воздействию внешних факторов, таких как ветер, дождь, снег и другие погодные условия.

Однако, как и при любом другом способе строительства, у строительства дома из сэндвич-панелей есть свои особенности и ограничения, такие как ограниченный выбор дизайна, требования к технологии монтажа и другие. Поэтому рекомендуется обратиться к специалистам в области строительства и дизайна, чтобы получить подробную информацию о том, подходит ли строительство дома из сэндвич-панелей для ваших потребностей и требований.
