Как установить блок розеток. Инструкция ...

Перед установкой розетки необходимо отключить автоматический выключатель в электрощите в квартире или на лестничной клетке. Важно также убедиться, что автоматический выключатель сработал и в розетке отсутствует напряжение.

Для установки розеток, нам потребуются следующие инструменты: уровень, нож, карандаш, отвертка, плоскогубцы, кусачки.

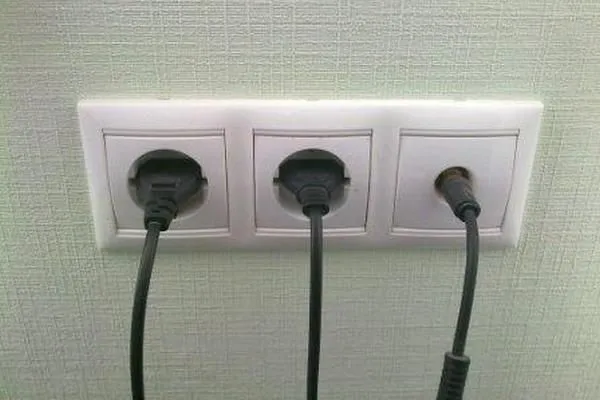

Рассмотрим установку двойной розетки, где в одной ее части будет электрический, а в другой телефонный разъем.

Для удобства монтажа, провода должны выступать за пределы коробки на 50 — 80 миллиметров. Для строгой горизонтальности установки розетки, используя уровень, отмечаем по бокам места внутреннего крепления розетки. Вытащив провода, аккуратно зачищаем их концы от заводской изоляции. Оголенные концы проводов, желательно делать не длиннее 10 миллиметров.

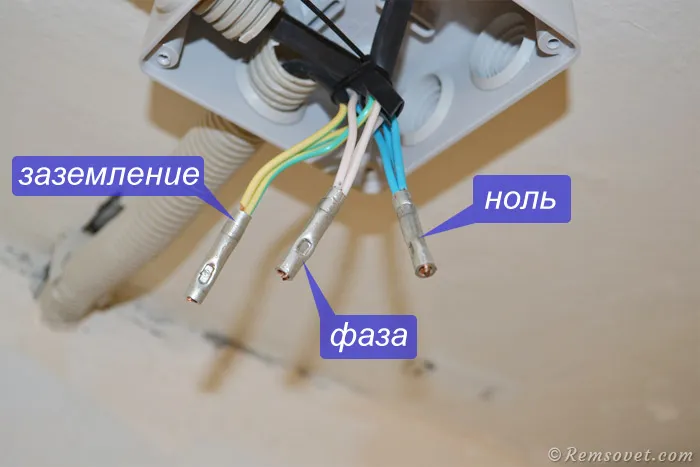

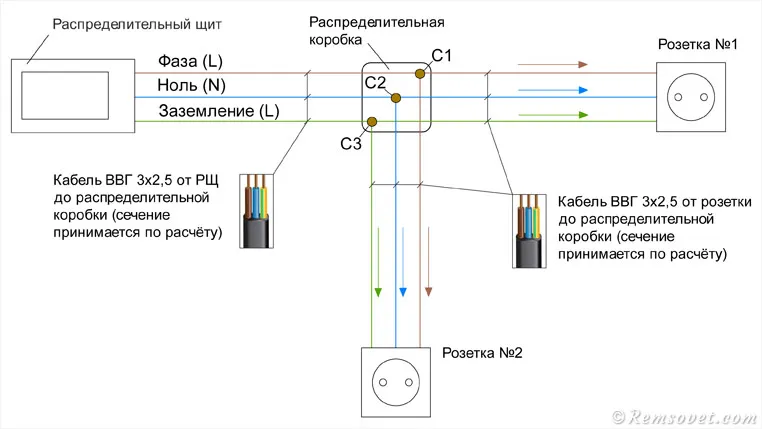

Современная проводка имеет три жилы и называется трехжильной, одна из трех жил является заземлением, другая фазой и третья нулевым проводом. Внутренний блок розетки снабжен тремя клеммами, к которым и подсоединяются эти три жилы.

Проверив, чтобы провода не переплетались между собой под розеткой, начинаем установку, согласно нашей разметке. На лицевой стороне внутреннего блока розетки, есть монтажные винты. Поочередно вкручивая отверткой эти винты, мы начинаем разводить внешние лапки, установленные на розетке.

Лапки расходятся и упираются либо в бетонную стену, либо в пластиковую замурованную вставку, как в нашем случае, и прочно закрепляют внутренний блок розетки. Поочередное закручивание винтов позволяет добиться ровной установки розетки.

Установка электрических розеток своими ...

Для установки телефонной розетки, нужно так же зачистить провода от заводской изоляции и подсоединить их к трем разъемам самой телефонной коробки, согласно обозначениям, нанесенным на лицевую поверхность внутреннего блока. После подсоединения проводов, аккуратно закрепляем блок в стене, согласно нашей разметке.

Подробнее об этом смотрите здесь: Как установить и подключить телефонную розетку

Объединить обе розетки нам поможет защитная двойная окантовка и лицевые панели.

В современных двойных или одинарных блоках, защитная окантовка защелкивается на внутренней коробке, а лицевые панели, крепятся при помощи винтов, которые вкручиваются так же во внутренний блок.

Таким образом, всю конструкцию розетки держат те самые лапки, которые мы затягивали поочередно. Бедой всех новоселов, является тот факт, что в отличии от выключателя, к розетке прилагается довольно мощное усилие при вытягивании вилки из розетки. И если лапки плохо держат внутренний блок розетки, то через определенное не столь продолжительное время, розетка вылезает из стены, вслед за вытягиваемой вилкой электроприбора. Беда лечится одним способом.

Если Вы устанавливаете розетку в бетонной стене и в ней не установлена монтажная пластиковая вставка, то нужно сделать следующее:

Установка электрических розеток своими ...

Каким-нибудь инструментом, я советую стамеской ( ее конечно жалко, но ее потом можно подточить) или зубильцем, сделайте небольшие углубления в стене, там куда будут упираться лапки. Тогда при затягивании их, они попадут в эти углубления и надежно зафиксируют внутренний блок розетки в стене.

Если в стене стоит пластиковая монтажная вставка, то в тех местах, где в нее будут упираться лапки, необходимо той же стамеской, сделать прорезы в пластмассе, то есть практически те же углубления. В последнее время монтажные вставки, слава богу, стали делать внутри рифлеными и в них лапкам есть за что цепляться.

Вот и все. Розетка установлена!

Советуем прочитать: Особенности монтажа розеток и выключателей на различные поверхности, Арматура для монтажа розеток и выключателей. И еще одна полезная статья по этой теме — Как установить блок электрических выключателей с розеткой

Как подключить зеркало с подсветкой в ванную?


Для подключения зеркала с подсветкой в ванной необходимо выполнить следующие шаги:

  1. Подготовить инструменты и материалы. Вам понадобятся: отвертка, кабельный канал, провод, розетка, выключатель, клеммы, дрели и кабельные зажимы.

  2. Выключить электричество в ванной комнате.

  3. Разобрать зеркало с подсветкой. Обычно это делается при помощи отвертки и снятия крышки.

  4. Проложить кабель в кабельном канале по стене. Необходимо определить место, где будет располагаться выключатель, и прокладывать кабель к нему.

  5. Установить розетку и выключатель в нужном месте.

  6. Подключить провода к выключателю и розетке с помощью клемм.

  7. Подключить провода к зеркалу с подсветкой, используя кабельные зажимы.

  8. Собрать зеркало обратно.

  9. Проверить работу подсветки, включив электричество в ванной комнате.

Важно помнить, что подключение электрики в ванной комнате требует соблюдения определенных правил и норм безопасности, поэтому, если вы не уверены в своих навыках, лучше обратиться за помощью к электрику.
