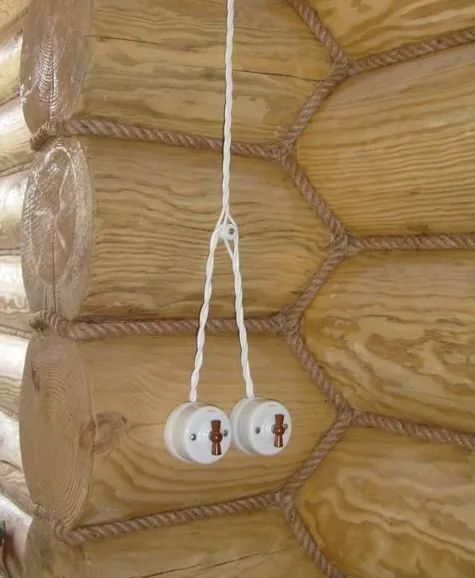

5. Технология внешней проводки

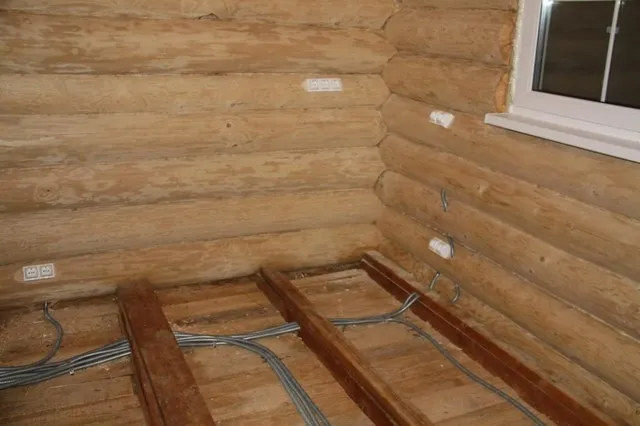

6. Внутренняя проводка в доме из бруса
7. Открытая электропроводка в доме из бруса
8. Достоинства и недостатки открытого монтажа
9. Электротехнический короб
10. Открытая проводка в металлорукаве
11. Как делается закрытая проводка?
12. Что делает срытую электропроводку объектом повышенной опасности
13. Простая прокладка
14. Проводка с использованием кабель-каналов
15. Изоляция с использованием гофрированной трубы
16. Укладка в трубах
17. Общие правила монтажа
18. Выбор кабеля
19. Выключатели и розетки
20. Устройство распределительного щита

21. Возможно ли использовать многожильный мягкий провод при проводке в деревянном доме? Электрик предложил использовать провод ПУГНП, при этом он производил их скрутку и закрепление СИЗами во время установки. Однако в интернете можно найти информацию, что такой тип проводки может быть не рекомендован. Если рассматривать вопрос «проводка в деревянном доме фото», то это может помочь получить наглядное представление о правильной установке проводки.

22. Важность правильного монтажа
23. Типовые ошибки
24. Как нельзя монтировать электропроводку
25. Проверка работоспособности системы
26. Защитное заземление

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

• Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
• Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

• Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
• Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
• Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
• Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
• Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.

Что говорят нормативы

Правила устройства электроустановок — ПУЭ — на этот вопрос дают однозначный ответ. Скрытая проводка в пустотах перегородок из горючих материалов допустима только в металлических трубах, обладающих свойством локализации.

СНиП дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ. Под горючим материалом подразумевается именно дерево, даже имеющее противопожарную пропитку.

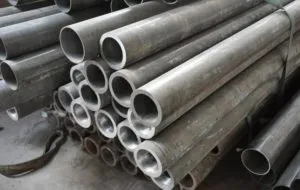

Под металлической трубой — стальная или медная труба квадратного или круглого профиля, имеющая регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением проводников до 4 мм.

Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.

При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.

Минусом является неэстетичность такого способа, а также необходимость съема всей гофрированной трубы целиком, чтоб получить доступ к одному кабелю.

В этом отношении кабель-канал предпочтительнее, благо, что сейчас на рынке можно найти расцветку короба «под дерево», причем подобрать индивидуальный оттенок под цвет вашего внутреннего покрытия.

Кабель-канал удобен при монтаже — его легко открыть и закрыть, и относительно безопасен для деревянного дома, так как сам по себе производится из негорючего пластика.

При желании можно скрыть провода, выбрав «нижнюю» проводку в кабель-канале, замаскированном под плинтус.

Обратите внимание, что заделывать провода под настоящий плинтус недопустимо!

Освещение или подключение розеток с нагрузкой не более 16 А можно осуществить с помощью проводки «под старину».

Для этого выпускаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и тому подобное. Но учтите, что для мощной нагрузки вроде сварочного аппарата нужно предусмотреть розетку, к которой подведен подходящий кабель сечением не менее 2,5 мм.

Электротехнический короб

Такие электротехнические короба по-другому ещё называют кабель-каналами. Наибольшее распространение получили короба из пластика, который не поддерживает горение, а при плавлении не выделяют вредных веществ. Они доступны по цене, имеют различную цветовую гамму, бывают на одну и более секций (в таких можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Что делает срытую электропроводку объектом повышенной опасности

• Недоступность для постоянной ревизии состояния изоляции и замены участков, подвергшихся старению и разрушению (микроповреждения могут стать причиной короткого замыкания);

• осложнения в работах по дополнению электросхемы новыми точками по истечению времени;

• техническая сложность монтажа, эффективного только во время строительства дома;

• необходимость создания фальшь-конструкций, способных скрыть изолирующие трубы;

• дороговизна работ, материалов;

• затраты на специальный инструмент.

Простая прокладка

Простая электропроводка выполняется с помощью изолированного жесткого кабеля в один провод. Обычно его изолируют дважды или трижды. В качестве примера можно рассмотреть ВВГ или NYM кабели, у которых негорючая изоляция. Этот вариант — оптимальный для дома из бруса. Для крепления используются специальные железные скобы, которые крепят провода прямо поверх стены. Если стена имеет достаточно большую площадь (свыше 7 м2), то можно прокладывать кабель парно. Если же изоляция выполнена стандартным образом, то необходимо ее улучшить, подложив под кабелем специальную прокладку из негорючего материала (лента из металла, асбест и др.). Следует учесть, что ширина прокладки должна быть такой, чтобы выступала из-под кабеля с обеих сторон на сантиметр. Кстати, в старых деревянных домах можно увидеть, что при открытой прокладке использовались керамические ролики, в которых и пролегал кабель. Сейчас этот метод изоляции считается ненадежным и запрещен в эксплуатации.

Остается добавить, что простая электропроводка — самый экономичный способ прокладки электрокабеля. Иногда этот метод выбирают, когда  идет прокладка сразу нескольких кабелей.

Проводка с использованием кабель-каналов

Короба, которые называются кабель-каналами, устанавливаются прямо на стены, для чего используют саморезы. Такой кабель-канал закрывается сверху специальной крышкой, которую  защелкивают на замок. Смонтировать кабель-каналы внутри дома из бруса — достаточно просто, но требуются определенные знания и навыки. Кроме того, рекомендуется продумать всю систему целиком, чтобы она выглядела эстетично, как единое целое, и вписывалась в дизайн интерьера.

Достоинства кабель-каналов в том, что:

• можно без особого труда демонтировать любой участок сети,
• изменить участок,
• добавить розетки,выключатели и др.

Кабель-каналы продаются вместе с комплектующими, о которых будет рассказано ниже.Нужно выполнять все электротехнические работы в доме из бруса только после того, как древесина полностью высохнет. Иначе возникнут щели между отделкой стен и кабель-каналом. И хотя этот вариант укладки электропроводки достаточно дорогой, он весьма эстетичный.

Изоляция с использованием гофрированной трубы

Открытую проводку можно также выполнить, используя гофрированную трубу. Такие трубы выступают в качестве своеобразного контейнера для кабеля. Гофрированная труба уберегает деревянное строение от возгорания при проблемах с электропроводкой, а также в трубе хорошо размещаются сразу несколько проводов. Крепятся гофрированные трубы к стене специальными клипсами, и хотя такой вариант все-таки не так эстетичен, как хотелось бы, все-таки это уже значительно лучше. Для котельных и других хозпомещений данный способ очень популярен. Недостатком этого варианта прокладки электропроводки является то, что для замены любого участка проводки придется демонтировать всю трубу и кабели целиком.

Укладка в трубах

Прокладка проводки в стальных или медных трубах, соблюдая оговоренные выше требования, возможна только на стадии постройки дома «с нуля».

Например, при монтаже электропроводки в доме из клееного бруса установка системы из таких труб, распаечных коробок и розеток (также металлических) осуществляется на этапе установки каркаса.

Правила скрытой проводки силовых кабелей в деревянном доме не допускают укладку кабеля в металлической или пластиковой гофре в выпиленных штробах. Укладка проводки в штробах внутри стен деревянного дома в толстостенных трубах допустима, но затруднительна ввиду необходимости изгибать трубы и делать сложные соединения при помощи муфт, фитингов или сварки.

Существует ряд требований, которые обязаны соблюдаться при монтаже скрытой проводки в деревянном доме.

Внутренняя поверхность стальных труб должна быть окрашена или оцинкована во избежание коррозии, медных — окрашена для защиты от окислов.

Применение металлорукава/стальной гофры на изгибах и переходах обессмысливает всю конструкцию — переходы обеспечиваются резьбовыми соединениями или сваркой стык-в-стык.

По горизонтали трубы электрической проводки в деревянном доме прокладываются под небольшим углом для выхода конденсата, в самой нижней точке делается отверстие для стока жидкости (не внутрь стены). Для всей системы предусматривается заземление — отдельно от заземления, которое обеспечивается проводкой.

В деревянных домах подрозетники для розеток и выключателей используются только металлические. Соединения распаячной (распределительной) коробки с входящими в нее трубами должны быть герметичны.

Во избежание повреждения оболочки кабеля острой кромкой при выходе из трубы, кромка должна быть завальцована, либо обеспечена защитной пластиковой заглушкой.

Общие правила монтажа

Устройство проводки в деревянном доме открытым способом должно выполняться с соблюдением следующих норм:

• точка ввода кабеля от ЛЭП в стену, а также точки прохождения кабеля через внутренние перекрытия только в металлических толстостенных гильзах;
• расстояние от кабеля до стены при монтаже открытым способом не меньше 10 мм;
• обязательно монтируется заземление;
• используется только кабель в негорючей оболочке;
• подрозетники и распределительные коробки в деревянном доме только из металла;
• соединения проводов между собой только в монтажных коробках, и только при помощи пружинных/винтовых клемм или пропаянной скрутки, которая закрыта кембриком или колпачком;
• непропаянная скрутка недопустима.

Обязательно устанавливают УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждую группу потребителей.

Выбор кабеля

Важный этап работ по прокладке проводки — выбор основного кабеля. Грамотно выбрать кабель для проводки — значит решить основную проблему по безопасности деревянного дома.

Согласно современным требованиям, для протяжки от линии электропередачи до дома используется так называемый кабель СИП — самонесущий изолированный провод.

В нем применяются алюминиевые проводники сечением не меньше 16 мм, а также присутствует стальной армирующий тросик (для жесткости).

Оболочка этого кабеля предназначена выдерживать воздействие неблагоприятных внешних факторов в течении минимум 25 лет.

Но кабель СИП может быть проложен только до стены деревянного дома. На внешней стороне стены через специальные изоляторы, а лучше герметичные сжимы, он соединяется с медным кабелем, например ВВГнг (нг — не горючий).

Сечение ВВГнг выбирается стандартно — 1,5 мм на линии освещения, 2,5 мм — на бытовую технику, 4 мм — на мощные потребители вроде электроплиты, линии электроотопления или сварочного аппарата.

Прямая скрутка алюминиевых проводников СИП с медными жилами внутренней проводки запрещена.

Для проводки внутри деревянного дома используется только медь. Выбирая марку провода, используйте или упоминавшийся уже ВВГнг, ВВГнг(П) с пометкой «ГОСТ».

Эти виды одножильных медных кабелей снабжены двойной негорючей изоляцией, при этом имеют достаточную гибкость для удобной внутренней разводки.

Можно использовать немецкий кабель NYM — он снабжен тройной негорючей изоляцией.

Выключатели и розетки

В местах расположения розеток и выключателей необходимо высверливать специальные гнезда под монтаж металлических коробок. Монтажные коробки под выключатели и розетки, а также распределительные коробки, устанавливаются по специальной технологии, предусматривающей надежное соединение этих элементов сети с кабель-каналами. Качественный контакт очень важен, так как всю конструкцию кабель-каналов и других частей желательно заземлить. Существует несколько способов крепления труб и коробов к коробкам, но самый надежный — это пайка или сварка. Неплохими показателями обладают и резьбовые соединения.

Внимание! Части электрического кабеля или проводов необходимо отрезать такого размера, чтобы в монтажных и распредкоробках создавался некоторый запас по длине этих комплектующих, который необходим при коммутации и в других случаях.

Если кабель-каналы изготовлены из медных труб, то концы изделий при вводе в металлические коробки распределения и монтажа элементов сети необходимо качественно развальцевать. Стальные трубы монтируются через резьбовое соединение. Максимальная плотность соединения обеспечивается гайками. Вся конструкция кабель-каналов и металлических коробок должна обеспечивать защиту скрытой электропроводки по классу IP — 54, что исключит попадание пыли и воды на кабели и провода. Выполнение всех этих требований обеспечит надежность электропроводки и исключит возможность возникновения пожара. Ниже мы рассмотрим все этапы монтажа скрытой проводки в деревянном доме.

Устройство распределительного щита

Общий распределительный щит для проводки в деревянном доме должен иметь металлический корпус.

Внутри щита располагаются вводный автомат защиты, электросчетчик, одно или несколько УЗО (в зависимости от количества групп внутренних потребителей). Там же находятся автоматы защиты, отвечающие за отдельные группы — столько же, сколько и УЗО.

Именно автоматика отвечает за защиту проводки от короткого замыкания и утечки по току, которая может привести к поражению электротоком. Существуют правила расчета выбора защитных устройств по характеристикам, и делать этот выбор лучше предоставить профессионалу.

Но стоит знать, что в большинстве случаев правила таковы. Потребляемая мощность не должна превышать 5,5 кВт, общий вводный автомат — однофазный, на 25 А, типа С.

Автоматы устанавливают по отдельным группам потребителей (выбираются соответственно сечению провода). На кабель сечением 1,5 мм (освещение) должен устанавливаться автомат в 16А. На кабель 2,5 мм — 20А.

Для подбора УЗО существуют отдельные правила. Главное из них гласит, что ограничение по току для УЗО должно быть на порядок меньше, чем для автомата.

То есть автомат в 16 А комплектуется УЗО на 20А, и так далее. Трехфазный ввод для проводки в деревянном доме используется очень редко.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции.

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Важность правильного монтажа

Температура электрической дуги, возникающей при коротком замыкании проводников, по которым бежит ток напряжением в стандартные 220 В, может достигать 5000 °C (!). От температуры, плавящей сталь, не помогает никакая противопожарная пропитка.

Несмотря на это, проводку в срубе из оцилиндрованных брёвен или каркасном дачном домике часто делают «спустя рукава», если не сказать халатно.

Обычно это мотивировано нежеланием много возиться с дачей, где живут два-три месяца в год. Но стоит понимать: некачественно сделанная внутренняя проводка деревянного дома способна оставить вас без этого самого дома.

Обратите внимание, что под «некачественно» в первую очередь подразумевается «не по правилам, предусмотренным для деревянного дома». Обычная практика монтажа бытовой электросети в квартире или кирпичном доме для деревянного не годится по причине горючести материала здания.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Как нельзя монтировать электропроводку

Правила устройства электроустановок (ПУЭ) устанавливают полный запрет на монтаж электропроводки непосредственно по деревянным поверхностям здания! Тем более ее нельзя прикрывать отделочными строительными материалами, склонными к воспламенению. Не следует надеяться на высокое качество изоляционного слоя современной кабельной продукции, так как она может быть повреждена в результате различных негативных процессов и реакций, протекающих в установленных кабель-каналах. К таким воздействиям можно отнести перепады температуры, накопление влаги и пыли, а также микротрещины в изоляции. Все это может создать ситуацию, при которой существует возможность пробоя между проводниками, что чаще всего приводит к возгоранию изоляции с последующим воспламенением древесины.

Внимание! В соответствии с пунктом 7.1.38 ПУЭ скрытая электрическая проводка в домах из древесины не должна соприкасаться с деревянными поверхностями, а также укладываться в пластиковые гофры и короба без защиты этих конструкций специальными материалами. Несоблюдение этих норм может привести к пожару.

Использование пластиковых гофр и труб запрещено на основании следующих факторов: низкая механическая прочность, возможность повреждения грызунами, плохая устойчивость к огню. К тому же в этих конструкциях может накапливаться древесная пыль, которая склонна к самовозгоранию. Даже металлические гофрированные рукава не способны защитить строение от возгорания при коротком замыкании в скрытой электропроводке. Толщина их стенок небольшая и они не смогут выдержать высокую температуру электрической дуги. Кабель-каналы для скрытой проводки в деревянных строениях должны выдерживать короткое замыкание без прогорания стенок в течение длительного времени. Этим характеристикам в полной мере соответствуют стальные, а также медные трубы и короба.

Конечно, правила устройства электроустановок — это очень консервативный регламентирующий документ. Современная реальность вносит свои коррективы и многие застройщики не соблюдают правила устройства скрытой электропроводки в зданиях из дерева. Мотивируют они это тем, что автоматика защитит от любых аварийных ситуаций, что типично для зарубежных стран. Но живем в России и должны руководствоваться нашей нормативной базой. Консерватизм в такого рода документах позволяет избежать серьезных аварий, с жертвами и уничтожением недвижимости. Помните об этом!

Проверка работоспособности системы

Существуют несколько вариантов проверки выполненных работ по электропроводке в частном доме. Самостоятельно проверить выполненный электромонтаж можно при помощи специального индикатора. Если электрика в деревянном доме установлена правильно, то он будет показывать цепь на замкнутых участках.

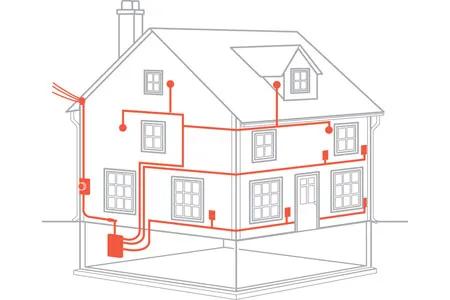

Пример типовой схемы электропроводки в частном доме

Сопротивление изоляции можно протестировать мегомметром. Другой способ проверки – вызов специалистов из электролаборатории по комплексному замеру. В случае успешного завершения испытаний в частном порядке выдаётся протокол, необходимый для опломбирования электросчётчика и отчёта перед организацией, поставляющей электроэнергию.

Схема, по которой проводился весь монтаж электропроводки, помещается на стену распределительного щитка. В случае каких-либо неисправностей это поможет определить источник проблем.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

• Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
• Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

• В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
• Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.
