Светодиодные лампы отличаются экономичностью и долговечностью. Тем не менее, иногда бывает, что люстра или фонарь перестают светиться, несмотря на то, что все компоненты в порядке. Для восстановления функциональности различных устройств требуется провести ремонт драйвера светодиодного освещения.

Ремонт драйвера (LED) лампы

Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).

Мнение эксперта

Панков Алексей

Инженер-электрик.

Специальность: Проектирование и монтаж изделий электротехники.

Задать вопрос

Самый простой драйвер для светодиодной лампы 220 В часто выполняют на обычных элементах (диодах, резисторах и т. д.). В этой схеме один или несколько светодиодов сразу выходят из строя при пробое конденсатора или одного из диодов моста. Поэтому сначала проверяют эти радиодетали.

Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.

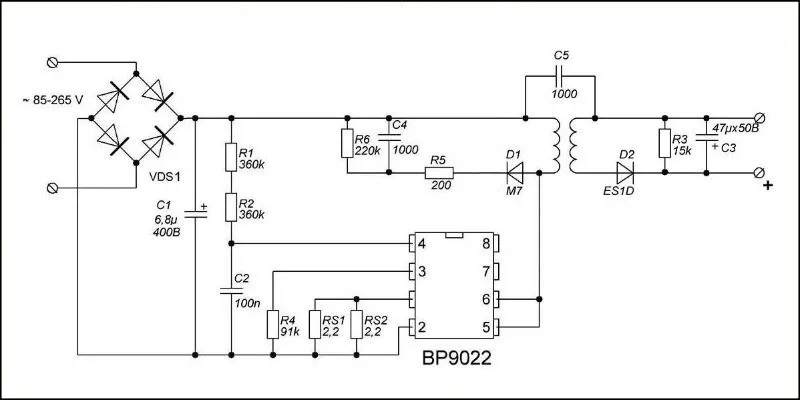

Схема драйвера светодиодной лампы

Рекомендуем прочесть: Ремонт светодиодных ламп своими руками

Как отремонтировать:

1. Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
2. Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
3. Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.

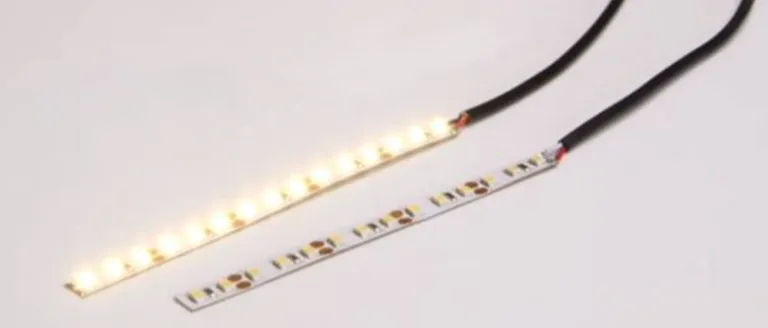

Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.

Есть два варианта таких источников:

• только LED приборы без дополнительных деталей;
• изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.

В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.

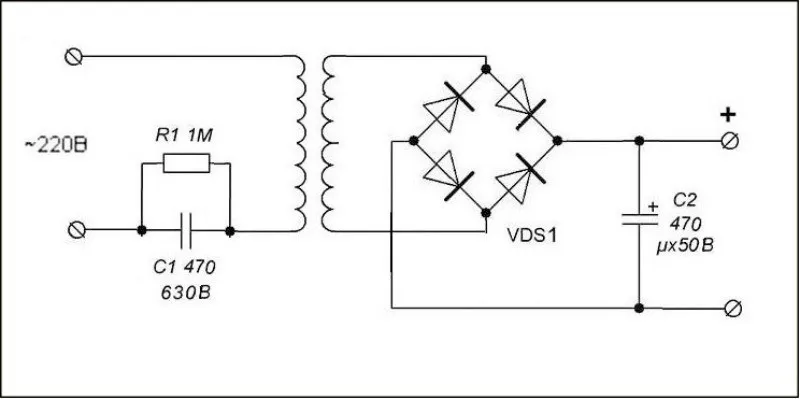

Cхема простого источника питания.

При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.

Если хоть один или несколько элементов зажглись – напряжение питания поступает. В этом случае проверяют светодиоды и меняют их.

Читайте также

4 способа ремонта светодиодной ленты

Ремонт драйвера (LED) фонарей

Ремонт переносного источника света зависит от его схемотехнического решения. Если фонарь не горит или светит слабо, сначала проверяют элементы питания и меняют их, если это нужно.

После этого в драйверах с аккумуляторами проверяют тестером или мультиметром детали модуля зарядки: диоды моста, входной конденсатор, резистор и кнопку или переключатель. Если все исправно, проверяют светодиоды. Их подключают к любому источнику питания напряжением 2-3 В через резистор 30-100 Ом.

Рассмотрим четыре типичные схемы фонарей и неисправности, возникающие в них. Первые два работают от аккумуляторов, в них вставлен модуль зарядки от сети 220 В.

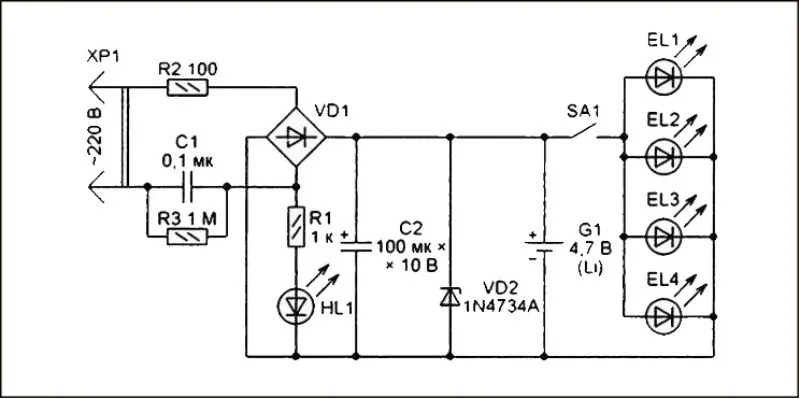

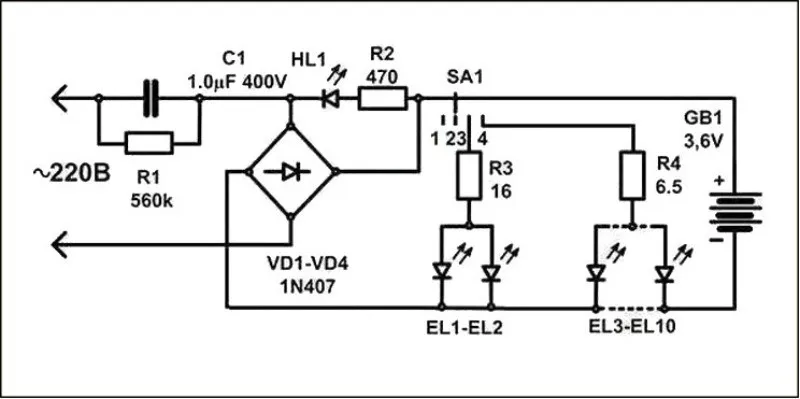

Схемы аккумуляторного фонарика с вставленным модулем зарядки 220 В.

В первых двух вариантах светодиоды часто перегорают как по вине потребителей, так и из-за неправильного схемотехнического решения. При извлечении фонаря из розетки после зарядки от сети палец иногда соскальзывает и нажимает на кнопку. Если штыри устройства еще не отсоединились от 220 В, возникает бросок напряжения, светодиоды перегорают.

Во втором варианте при нажатии кнопки аккумулятор подсоединяется к светодиодам напрямую. Это недопустимо, так как они могут выйти из строя при первом же включении.

Ели при проверке выяснилось, что матрицы сгорели – их следует заменить, а фонари доработать. В первом варианте необходимо изменить схему подключения светодиода, показывающего, что аккумулятор заряжается.

Схема драйвера светодиодного фонарика на аккумуляторе с кнопкой.

Во втором варианте вместо кнопки следует установить переключатель, а затем последовательно с каждым источником света припаять по одному добавочному резистору. Но это не всегда возможно, так как часто в фонарях устанавливают светодиодную матрицу. В таком случае к ней следует припаять один общий резистор, мощность которого зависит от типа применяемых LED элементов.

Подобрать нужное сопротивление поможет статья: Расчет резистора для светодиодов + онлайн калькулятор

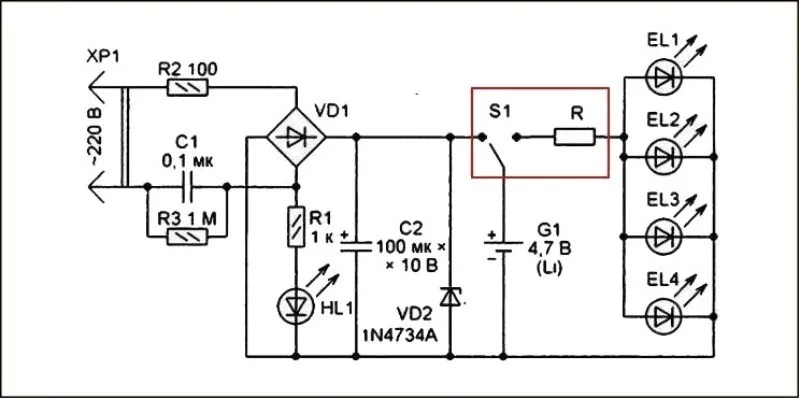

Схема светодиодного фонарика на аккумуляторе с переключателем и последовательно добавленным сопротивлением.

Остальные фонари питаются от батарей. В третьем варианте светодиоды могут сгореть при пробое диода VD1. Если это случилось, надо заменить все неисправные детали и установить дополнительный резистор.

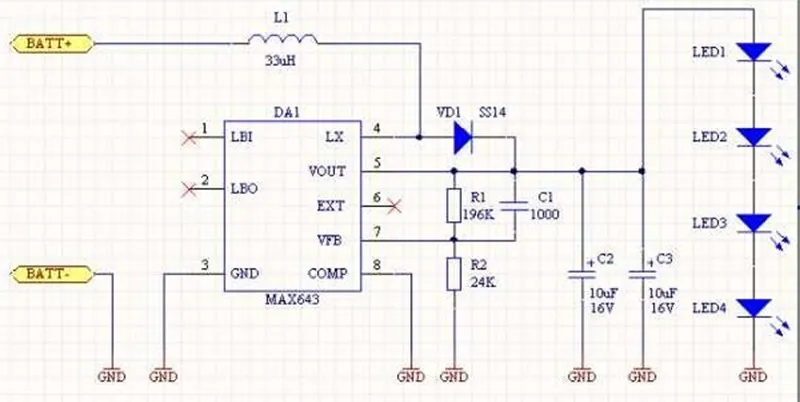

Схема фонарика на батарейках (без добавочного резистора).

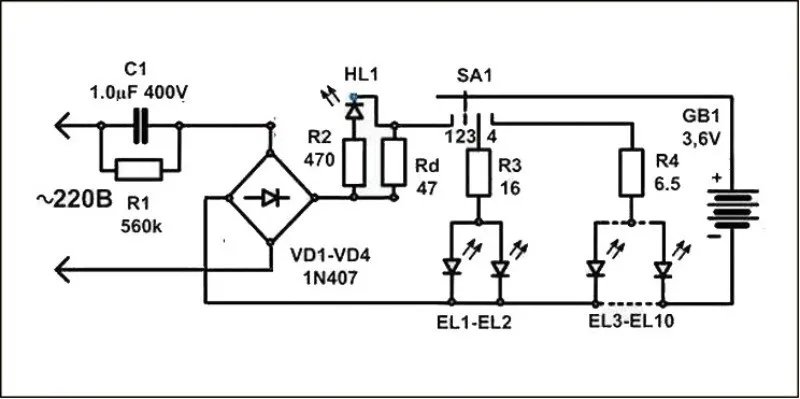

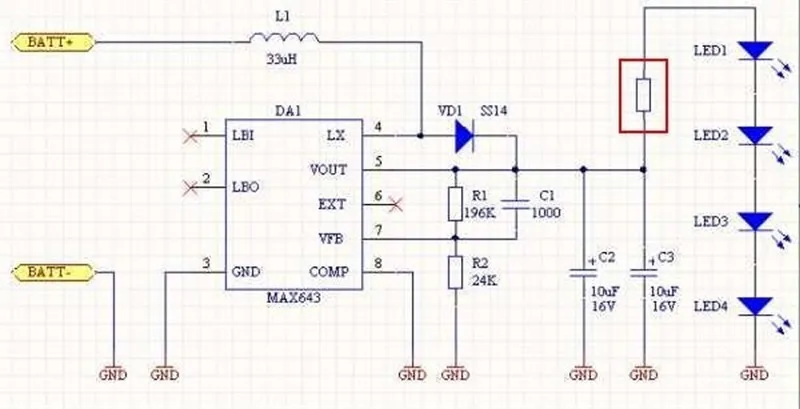

Схема фонарика на батарейках (с добавленным в цепь резистором).

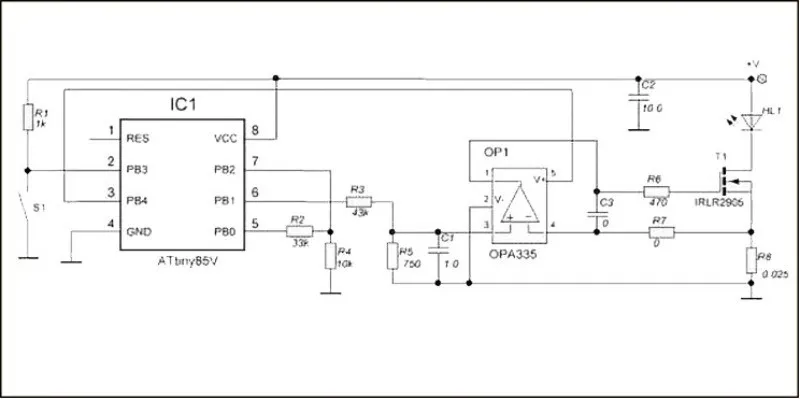

Основные элементы последнего варианта фонаря (микросхема, оптрон и полевой транзистор) проверить сложно. Для этого нужны специальные приборы. Поэтому его лучше не ремонтировать, а вставить в корпус другой драйвер.

Читайте также

Разборка и ремонт светодиодного фонарика

Ремонт драйвера (LED) светильника

В магазинах можно встретить светодиодные осветительные приборы с регулируемым потоком света. Одна часть таких устройств имеет отдельный пульт. Но почти у всех настольных светильников регулятор ручной, и он встроен в драйвер питания.

Основная схема этих светильников почти ничем не отличается от остальных. Чтобы осуществить ремонт драйвера светодиодной лампы, необходимо действовать по уже указанным алгоритмам.

Почему светодиодная лампа мигает при включении?

Светодиодная лампа может мигать при включении по нескольким причинам:

1. Защита от перенапряжения: при включении светодиодной лампы на неё моментально подается большой ток, который может привести к перенапряжению внутри лампы. Это может вызвать мигание светодиодной лампы на короткий промежуток времени.

2. Совместимость с диммером: светодиодные лампы не всегда совместимы с диммерами. Если лампа не предназначена для работы с диммером, то ее работа может стать нестабильной, что приведет к миганию.

3. Неисправность драйвера: светодиодная лампа имеет электронный драйвер, который преобразует переменный ток в постоянный для питания светодиодов. Если драйвер неисправен, то светодиоды могут работать нестабильно, что может привести к миганию.

4. Низкое качество лампы: некачественные светодиодные лампы могут мигать при включении из-за низкого качества электронных компонентов.

В целом, если светодиодная лампа мигает при включении на короткое время, то это может быть нормальным явлением. Однако, если мигание продолжается или сопровождается другими проблемами, то это может быть признаком неисправности лампы или оборудования, и требует ремонта или замены.
