Соединение проводов разного сечения: правильные методы подключения

В данной статье мы подробно рассмотрим процесс соединения проводов внутри квартиры. Электропроводка – это вопрос, требующий особого внимания, особенно для тех, кто намерен провести ремонт своими руками.

1. Можно ли соединять провода скруткой?
2. Соединение одинаковых проводов
3. Соединение проводов одного материала, но разного сечения
4. Соединение алюминиевых и медных проводов разных сечений
5. Соединительные колодки-защелки
6. Как подсоединить люстру
7. Важные замечания

Можно ли соединять провода скруткой

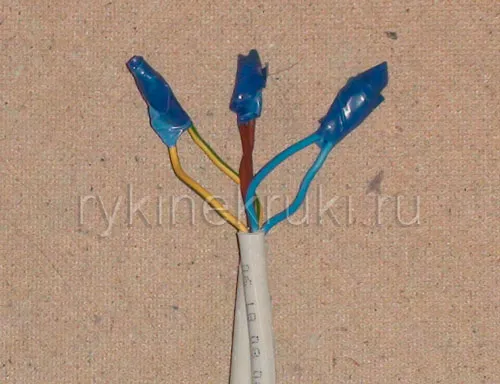

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

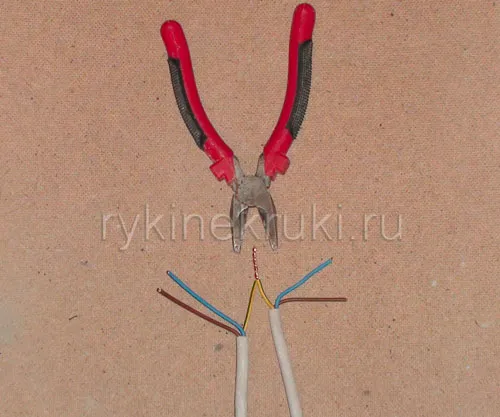

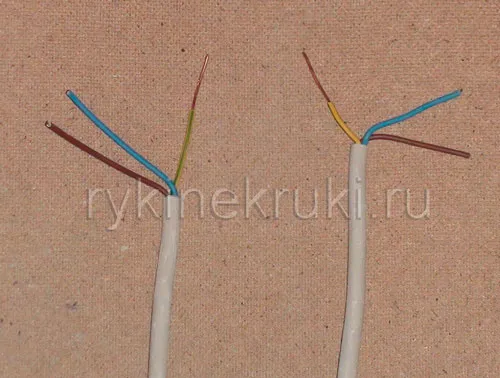

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

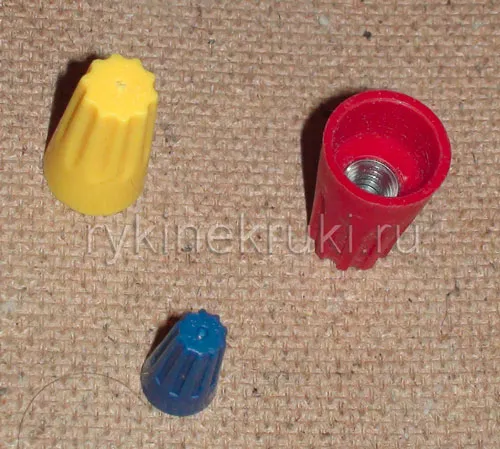

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

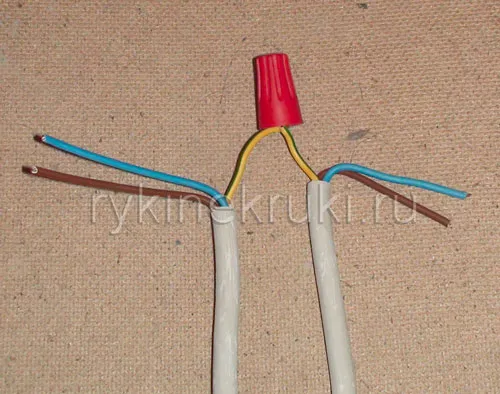

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

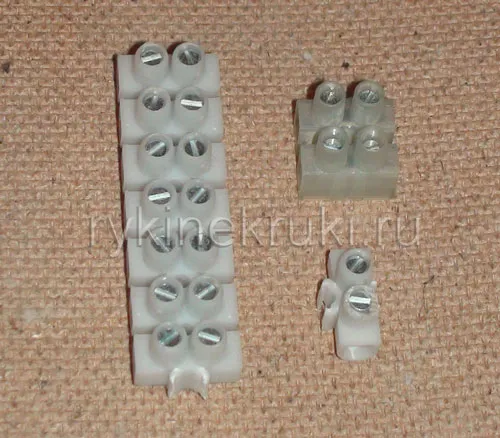

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

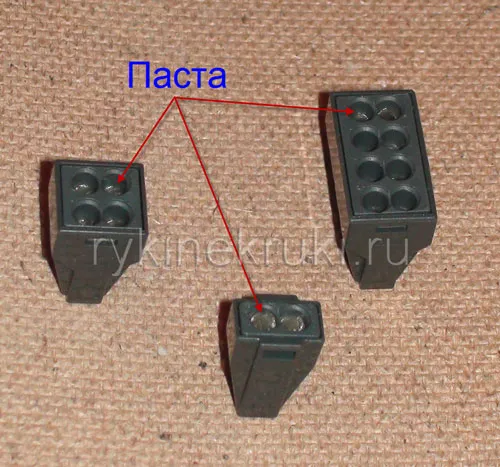

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:

Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки — защелки

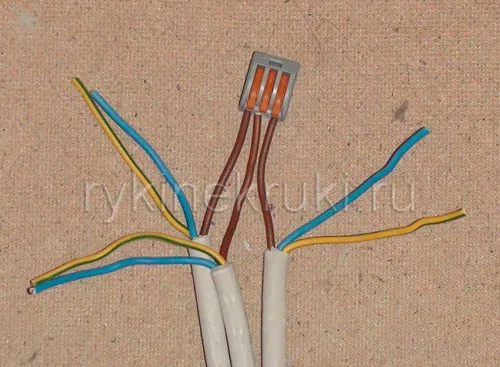

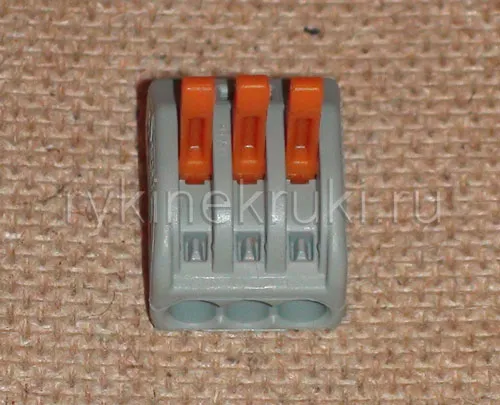

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.

Как соединить провода разного сечения в автомате?

Соединение проводов разного сечения в автоматическом выключателе должно быть выполнено правильно, чтобы избежать повреждения электрической системы. Вот некоторые рекомендации, которые могут помочь вам правильно выполнить это соединение:

1. Используйте соединительные зажимы, специально предназначенные для соединения проводов различного сечения. Обычно такие зажимы имеют отверстия разного размера для разных сечений проводов. Перед использованием следует убедиться, что зажимы соответствуют сечениям проводов, которые вы планируете подключить.

2. Убедитесь, что проводы правильно обнажены. Для этого нужно удалить изоляцию на нужной длине, чтобы провод мог быть надежно закреплен в зажиме. Обычно рекомендуется обнажать провода на 1-1,5 см.

3. При подключении проводов разного сечения важно помнить, что провод с большим сечением должен быть подключен к контакту с большим отверстием, а провод с меньшим сечением — к контакту с меньшим отверстием.

4. После того, как провода подключены, убедитесь, что соединение надежно зафиксировано в зажиме. Для этого можно проверить, не выходят ли провода из зажима при легком потягивании.

5. Наконец, перед включением электропитания убедитесь, что все соединения выполнены правильно и надежно, и что провода не касаются друг друга или корпуса автомата.

Важно соблюдать правильную последовательность и технику выполнения соединения проводов, чтобы гарантировать безопасность и правильную работу электрической системы. Если у вас возникнут сомнения, лучше обратиться к квалифицированному электрику для помощи.
