Способы измерения диаметра трубы: точные методы определения размера

При проведении ремонтных работ систем отопления, водопровода или канализации в жилище часто необходимо точно определить диаметр трубы. Например, при замене участка трубопровода любого назначения, попытка вставить трубу другого размера или материала может вызвать сложности или быть даже невозможной. Однако, как измерить диаметр трубы, может быть не так очевидно для большинства владельцев жилья.

Без измерительного инструментария здесь обойтись не получится, так как приблизительный результат никого не устроит. Можно воспользоваться линейкой-циркометром или лазерными измерительными приборами, но этот выход, скорее всего, предназначен для профессиональной деятельности, а как определить размер окружности трубы, если измерение будет одноразовым? Для этого идут в ход подручные приспособления.

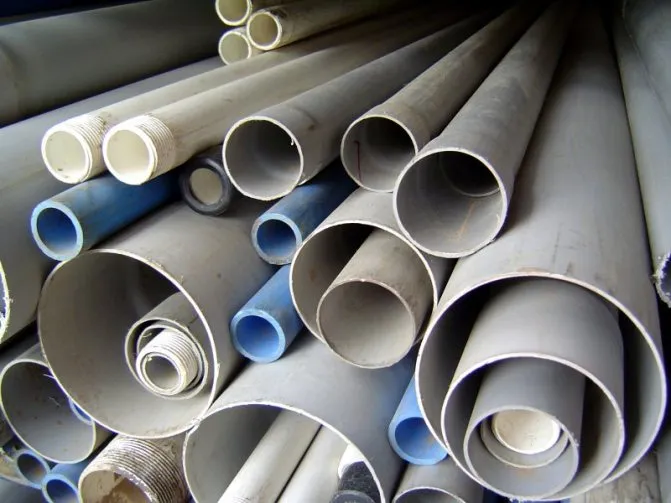

Диаметры труб наружные и внутренние

Прежде чем узнать, как считается диаметр трубы, необходимо определить, какой именно диаметр требуется вычислить. Вся трубная продукция, которая используется для газо- и водоснабжения, а также для отвода канализации, классифицируется по внутреннему диаметру. Этот показатель еще называют условным проходом, так как именно от него зависит пропускная способность всей системы. Внутренний диаметр обозначается Dу, наружный – Dн, а толщина стенки – h. Такие обозначения позволяют удобно проводить расчеты и проектировать самые разные трубопроводы для жилых и коммерческих помещений.

При равном значении наружного диаметра внутренний может варьироваться в зависимости от толщины стенки. Последний показатель подбирается исходя из необходимой механической прочности изделия. Для более точной стандартизации был введен ГОСТ 355–52, который регламентирует показатель условного прохода трубной продукции. Каждый следующий стандартный показатель условного прохода обеспечивает примерно на 50 % большую пропускную способность трубы, чем предыдущий.

Номинальный или условный диаметр – термин, который часто используют вместо понятия условного прохода. Зачастую внутренний диаметр трубы и показатель ее условного прохода различаются. Разница может составлять от 1 до 10 мм. Условный или номинальный диаметр является основной характеристикой изделия. Именно этот параметр определяющий для проектирования и монтажа трубопровода любого типа.

Диаметры труб для воды и газа принято считать в дюймах. В силу того, что на постсоветском пространстве распространена метрическая система измерения, часто возникают сложности с правильным расчетом ширины труб. Такие ситуации возникают при стыковке трубопроводов из разных материалов. Во избежание ошибок стоит использовать специальные таблицы, которые созданы специально для быстрого и точного расчета размеров. Далее мы узнаем, как меряется диаметр трубы с помощью подручных средств.

Телескопический штихмас

Устройство телескопического штихмаса похоже на устройство микрометра. Точность измерения 0,01 мм.

Предназначен для проверки горизонтальных и вертикальных поверхностей, овальности, конусности валов, отверстий и цилиндров.

Измерительные части штихмаса делают из следующих видов стали:

  • цементуемых углеродистых 15 и 20;
  • углеродистых 12А;
  • шарикоподшипниковой ШХ15;
  • инструментальных легированных Х и ХГ.

Для того, чтобы измерительные поверхности сохранялись как можно дольше, их хромируют, азотируют или делают наплавку из прочного сплава.

Как посчитать диаметр трубы самыми простыми способами?

В доме часто приходится выполнять самые разные работы, с которыми положено справляться только настоящим мужчинам. Никто не застрахован от поломок в системе канализации, водоснабжения, отопления. Как известно, основной объем работ в этих направлениях связан с трубами, поэтому практически всегда под рукой должен быть специальный инструмент для замера их диаметра с последующей возможностью проведения качественного ремонта или установки.

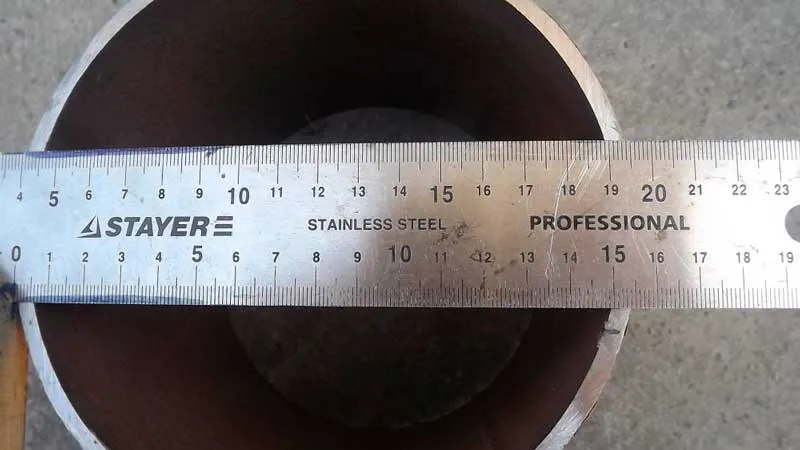

Как узнать диаметр трубы в домашних условиях? В качестве приспособлений для замера можно применить линейку, обычную ленту-сантиметр или штангенциркуль. Производить процедуру можно многими способами, каждый из них отличается своими нюансами и применяется в определенных условиях. Если к трубе есть прямой доступ, то ничего выдумывать не придется. Чтобы замерить ширину, нужно взять линейку и приложить ее к срезу изделия.

Постарайтесь приложить линейку ровно посередине сечения, чтобы значение диаметра получилось максимально точным.

Как замерить посредством линейки или рулетки

Перед тем, как замерить диаметр трубы рулеткой или гибкой линейкой, следует знать, что этот вариант отличается простотою действий, и эта задача будет посильной даже малоопытным мастерам. Тут необходимо выполнить всего один замер.

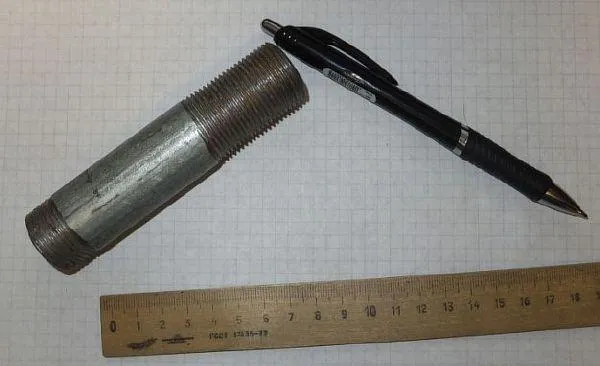

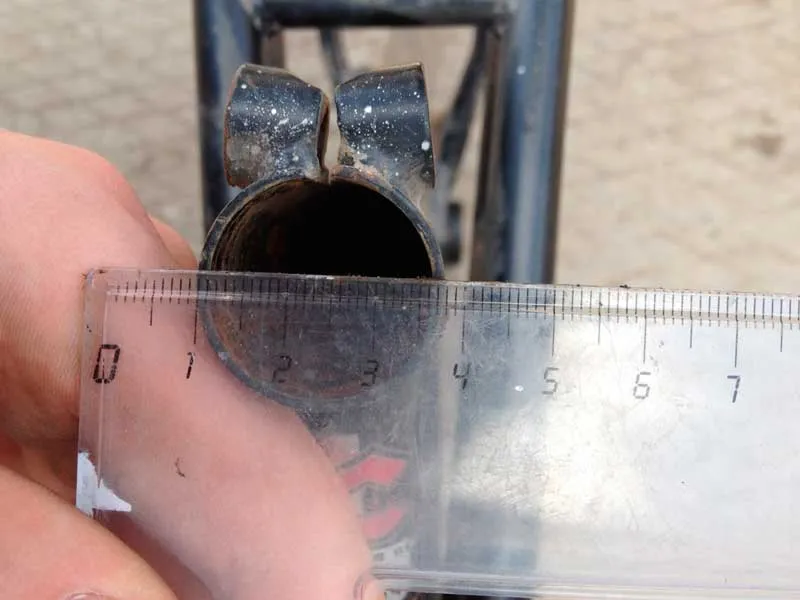

фото: мерим объем линейкой

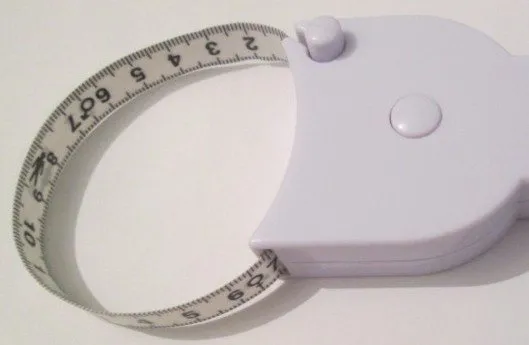

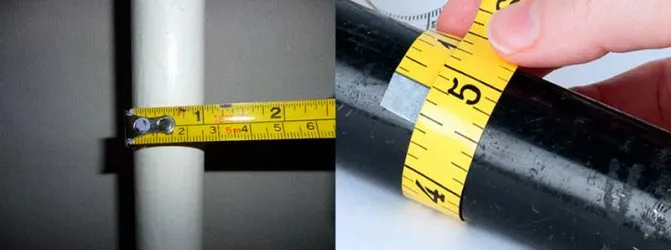

Необходимо измерить окружность трубопровода. Значение, которое получится, делят на величину Пи. Чтобы замерить и получить более точные цифры, следует использовать в работе не 3,14, а 3,1416. Но, для задачи как найти наружный диаметр трубы с большим объемом, линейки будет не достаточно. В работу нужно будет взять рулетку.

Чтобы определить объем трубы так же используют способ измерения габарита стенки на срезе. Это можно измерить все теми же инструментами. Есть возможность также применить штангенциркуль. От размерного показателя объема снаружи отнимается показатель толщины стенок.

Выполняя монтаж магистралей, важно знать, что определить внутренний объем сортамента, импортируемого к нам, нужно определяясь на то, что его поставляют с сопроводительной документацией.

Смотреть видео

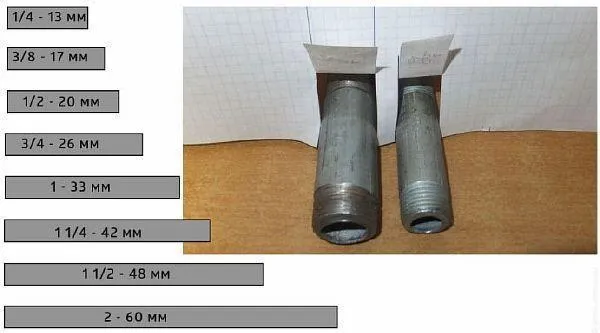

В ней указываются значения внутреннего объема в дюймах. Чтобы перевести показатели внутреннего или внешнего размера в сантиметры, их нужно умножить на 2,54. Для аналогичного перевода внутреннего и внешнего диам-ра обратно, следует умножить показатель на 0,398.

Ниже представлен еще интересный способ.

фото: мерим объем листком в клетку способ № 2

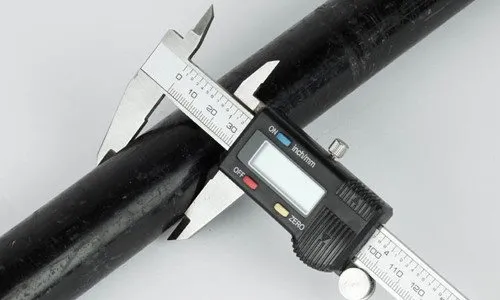

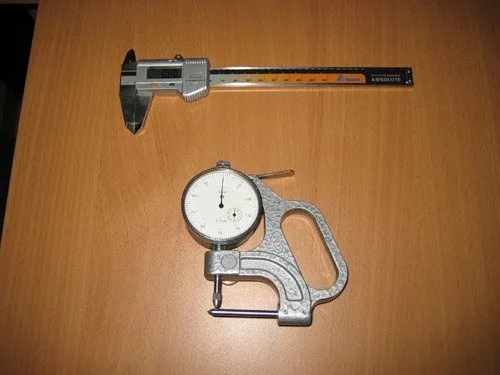

Как замерить с помощью штангенциркуля

Если спросить у профессионального сантехника, как замерить штангенциркулем, то ответ на этот вопрос будет следующим – «штангенциркуль для таких действий является наиболее удобным приспособлением, и замерить им нужный габарит можно очень легко не проводя дополнительных вычислений. Но, измерять таким путем только можно трубный прокат с габаритами до пятнадцати сантиметров».

Губками приспособления нужно основательно прижиматься к стенке сортамента, но прикладывать при этом большие усилия не рекомендуют. Дальше можно замерить и определить размеры в сантиметрах, и при наличии необходимости – в миллиметрах.

Так же, используя штангенциркуль, можно мерить и определить размер торцевой части. Если эта часть магистрали находится в труднодоступном месте, и соединение здесь неразъемное, то это приспособление окажется даже очень кстати.

Но, длина его ножек не должна быть больше, чем половина объема трубопровода. Для определения замера измерительное приспособление прикладывается к трубе в самом широком месте.

Смотреть видео

Перед тем, как определить диаметр стальной трубы этим способом, следует запомнить, что мастера со стажем рекомендуют брать для работы только прибор высокого качества. Только он может гарантировать точное определение размеров.

Лазерные датчики

Измеряться диаметр металлической или любой другой трубы круглого сечения может сканирующими лазерными датчиками. Как определяется диаметр трубы этими приборами? Здесь все просто.

Такие устройства состоят из получателя и приемника. Эти приборы используют плоскость света, образовавшуюся от лазера, который отклоняется крутящейся призмой и направляется посредством линзы.

В приемнике лазер фокусируют на диоде. Для того чтобы выполнить последующий проход лазеру по металлической или другой системе, необходимо время.

Как замерить микрометром

Если определяется диаметр металлической или любой другой трубы, то каждый замер можно проделать с высокой точностью (до 0,01мм) с помощью микрометра. По своему виду, устройство напоминает скобу. На одной ее стороне находится пятка – опора, а на другой стебель и резьба высокой точности, оснащенная микровинтом. Микровинт содержит метрическую шкалу.
Чтобы узнать, как найти показатель объема сортамента посредством микрометра на металлическом или другом трубопрокате, необходимо расположить деталь между пяткой и торцом, затем начать вращение винта.

Продолжать следует до тех пор, пока не прозвучат 3 щелчка. Далее нужно найти показания на стебле, где есть шкала в миллиметрах, и к полученным цифрам добавляются данные со второй шкалы прибора (это сотые доли миллиметра). В сумме этих двоих показателей определяется нужная величина. И, как видно, найти ее совсем не сложно.

Наиболее правильно замерить диаметр трубы позволяют микрометры, оснащенные электронной функцией цифрового отсчета. Они самые удобные для работы, и позволяют определить результат с точностью до 0, 001мм. Если в таком приборе садится батарейка, то замерить им можно, как обычным микрометром.

Единственным минусом в данном случае называют высокую стоимость приборов, что не всегда приемлемо для домашнего мастера. Поэтому, чтобы правильно произвести замер в домашних условиях, такие приборы применяют крайне редко.

Как определяется диаметр трубы, если она смонтирована?

Бывают случаи, когда трубопровод “связан” по обоим концам, поэтому воспользоваться приведенным способом будет невозможно. В этой ситуации пригодится лента-сантиметр и малейшие математические навыки. Плотно оберните ленту по трубе и определите ее окружность. Полученное число нужно разделить на константу “Пи” (3,14). В результате получим значение наружного (внешнего) диаметра. Этот способ хорошо подходит для измерения параметров больших труб.

Как рассчитать внутренний диаметр трубы, если известен только внешний диаметр? Сначала необходимо определить толщину стенок, затем удвоить это значение и вычесть его из внешнего диаметра.

Для того чтобы узнать толщину стенок трубы, можно воспользоваться специальной таблицей. В ней приведены средние значения толщины стенок в зависимости от предназначения продукции, материал, из которого она изготовлена, и ее внутреннего диаметра.

Делая выводы

Конечно, необходимость в том, чтобы измерить диаметр той или иной трубы, может возникнуть довольно часто. Но, если принимать во внимание приведенные выше советы, то эта задача не застанет врасплох – и все будет выполнено максимально точно. Кстати, если потребуется рассчитать радиус трубы, то будет достаточно лишь полученное значение диаметра разделить на два. Это и будет искомое значение радиуса трубы или любого другого круглого объекта.

Читать также: Sadko моделей scs 85 и scs 180

Чем замерить внутренний диаметр

Как вычислить диаметр трубы с помощью фотоаппарата и коробка спичек?

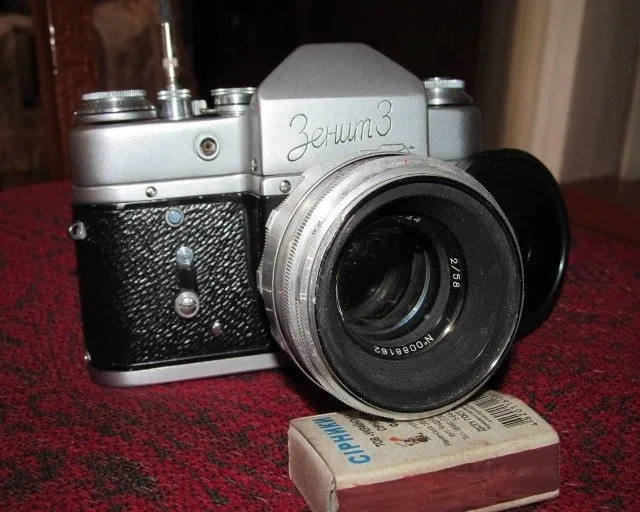

Как узнать внутренний диаметр трубы, если все вышеперечисленные способы не подходят? Например, когда к половине трубы нет прямого доступа или невозможно измерить окружность по каким-либо причинам. В этом случае используют метод копирования, который основан на сопоставлении размеров трубы и контрольного объекта. Параметры последнего должны быть известны (хорошо подойдет обычный спичечный коробок, кредитная карта или другой предмет со стандартными размерами).

Далее с помощью фотоаппарата делаем снимок участка трубопровода с коробком. Переносим фото на компьютер, так как по нему будут проводиться все последующие вычисления. С помощью линейки необходимо измерить спичечный коробок и толщину трубы на фотографии (в миллиметрах). Зная размеры коробка, можно быстро посчитать масштаб фотографии. Затем переводим замеренную на фото ширину изделия в соответствии с масштабом и получаем его внешний диаметр.

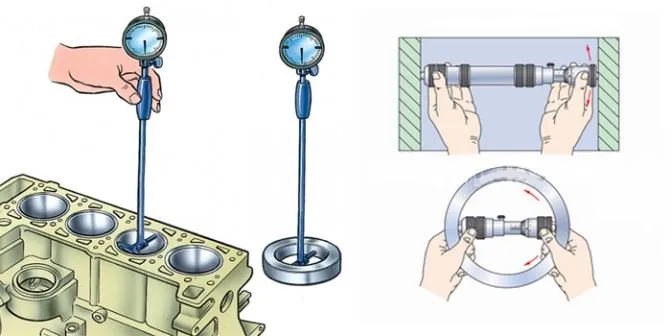

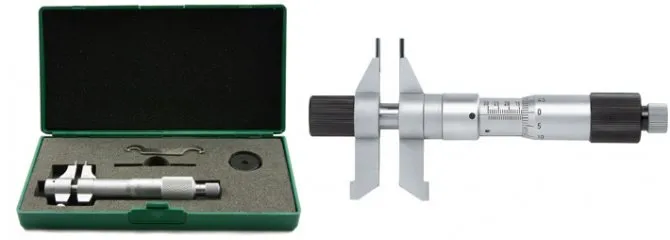

Принцип действия микрометрического штихмаса

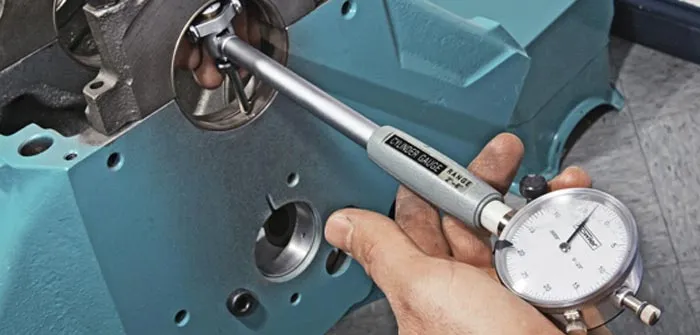

Инструмент помещают внутрь измеряемого отверстия. Начинают вращать барабан. Он соединён с измерительным наконечником, который под воздействием барабана выдвигается, пока не упрётся в стенку измеряемого отверстия. Если же сразу размер штихмаса был больше измеряемого расстояния, то наконечник ввинчивается внутрь, пока прибор не поместится в нём.

Но размеры стебля прибора ограничены. Чтобы измерить отверстие, длина которого превышает длину нутромера, используют удлинители. Они имеют постоянный размер. Он обозначен на внешней поверхности прибора. В каждом комплекте для измерения штихмасом есть несколько удлинителей разной длины.

Чем замерить внутренний диаметр

Дефектность изделий – как рассчитать диаметр трубы без ошибок?

При монтаже канализации, водо- или газопровода стоит учесть, что все трубы имеют допустимую норму отклонения. Такие параметры, как длина, внешний диаметр и толщина стенок могут быть не точными. Все допустимые отклонения регламентируются ГОСТ и, при необходимости, производители должны предоставлять сертификаты и документы. Мы не будем подробно останавливаться на том, как подобрать диаметр трубы, учитывая всевозможные дефекты. Отметим только допустимые ГОСТом отклонения от нормы.

Вся трубная продукция на крупных строительных объектах проходит обязательные контрольные процедуры. Проверяются сертификаты, которые должны содержать ряд параметров, таких как химический анализ материала и результаты испытаний. Также контролируется наличие маркировки на трубах, на которой должны быть указаны основные характеристики, дата изготовления и производитель. Зачастую маркировка наносится на поверхность одного из концов изделия.

Для труб, применяемых в жилищном строительстве (с диаметром менее 200 мм), максимальное отклонение может составлять 1,5 мм.

Допустимые отклонения в диаметрах больших труб составляют примерно 0,7 %, а точные замеры проводят с помощью специальных ультразвуковых установок. Длина изделия – это тот показатель, который может отклоняться от нормы больше всех остальных. Согласно ГОСТ, трубная продукция второго класса точности может иметь отклонение ± 100 мм. Допустимая норма для труб первого класса составляет ± 15 мм. Толщина стенок также может отличаться от заявленной: отклонения могут составлять до ± 5 %.

Кроме этого, различают такой дефект, как кривизна изделия: ее допустимое значение не более 0,15 % от показателя длины. Например, для трубы длиной 1 м допустимое отклонение 1,5 мм. Для труб с овальным сечением также допустимы неточности в размерах. Согласно ГОСТ допустимое отклонение параметра овальности не должно превышать 1 % от заявленного производителем. Для проверки этого отклонения необходимо знать, как измеряется диаметр трубы с овальным сечением: это среднее арифметическое между наибольшей и наименьшей шириной сечения. Сам показатель овальности можно определить следующим образом:

  • измерить наибольшую и наименьшую ширину сечения;
  • вычесть разницу между ними;
  • поделить полученное значение на номинальный диаметр;

Для точного определения параметра овальности используют специальный прибор – нутромер.

Виды штихмасов

Общепринятой классификации штихмасов нет. Поэтому их разделяют на группы по способу измерений. Микрометрические и индикаторные имеют разные методы замеров.

Микрометрический измеряет реальную длину.

Индикаторные сравнивают шаблон и реальный размер. Штихмас настраивают на конкретный размер. Потом определяют насколько реальное значение отличается от этого показателя.

Штихмасы имеют разные отсчётные устройства и способы передачи. Разными могут быть формы поверхностей, которые помогают измерять.

Измерительные поверхности трёхточечного штихмаса расположены под углом 120° друг к другу. Это позволяет проводить минимальное количество замеров для определения линейных характеристик детали. Информацию о размере берут на цифровой шкале нутромера.

Сферический штихмас – это инструмент, измерительные поверхности которого находятся на одной сфере. Максимальная длина 1000 мм. Он относится к двухточечным. Для измерений нужно сделать больше замеров, чем трехточечным.

Штихмасом цанговым (шариковым) измеряют небольшие отверстия, которые не под силу измерить микрометрическим (диаметр от 0,95 до 18 мм). Снабжён комплектом головок разных типов. Для измерения головку нужного размера и формы вводят в отверстие, внутренняя игла смещается вдоль оси, цанги прижимаются к его стенкам.

Самым точным, удобным и дорогим является электронный штихмас.

Чем замерить внутренний диаметр

Как измерить диаметр трубы?


Для измерения диаметра трубы вам понадобится мерный инструмент — линейка или мерный штангенциркуль. Вот как измерить диаметр трубы:

  1. Очистите трубу от грязи, налета или заусенцев, которые могут повлиять на точность измерения.

  2. Найдите точку на трубе, где нужно измерить диаметр. Это может быть любое место на трубе, но лучше выбрать место, где труба находится в открытом доступе.

  3. Приложите линейку или мерный штангенциркуль к трубе таким образом, чтобы они были перпендикулярны к оси трубы.

  4. Измерьте расстояние между двумя противоположными точками на внешней поверхности трубы, которые находятся на одном уровне. Это даст вам внешний диаметр трубы.

  5. Если вы хотите измерить внутренний диаметр трубы, поместите мерный инструмент внутрь трубы и измерьте расстояние между двумя противоположными точками на внутренней поверхности трубы, которые находятся на одном уровне.

Обратите внимание, что диаметр трубы измеряется в миллиметрах или дюймах, в зависимости от того, в какой системе измерения вы работаете.
