Стандартные размеры электрических розеток: перечень в таблицах

Для оптимального размещения электроустановочных устройств в помещении важно иметь точные размеры розетки. Конструкция включает в себя контактную колодку, подрозетник и декоративную рамку, поэтому необходимо учесть не только общие габариты изделия, но и размеры всех его компонентов. Если мы говорим о «размере розетки стандарт«, то…

Размеры розеток различных производителей могут существенно различаться

• 1 Общие характеристики и размеры розетки по стандарту 1.1 Типовые размеры утопленных в стену розеток
• 1.2 Технические характеристики розеток: стандарт напряжения в сети
• 1.3 Размеры стандартных розеток штепсельного типа

• 2 Универсальная фурнитура: размеры рамок и розеток

• 2.2 Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger
• 2.3 Стандартные рамки для розеток и формула для вычисления размеров
• 3 Евро- и отечественные стандарты размещения розеток и выключателей

• 3.2 Размеры стаканов под розетку и правила их размещения в комнатах
• 3.3 Стандарты размещения монтажных коробок для розеток в помещении

Устройство и виды

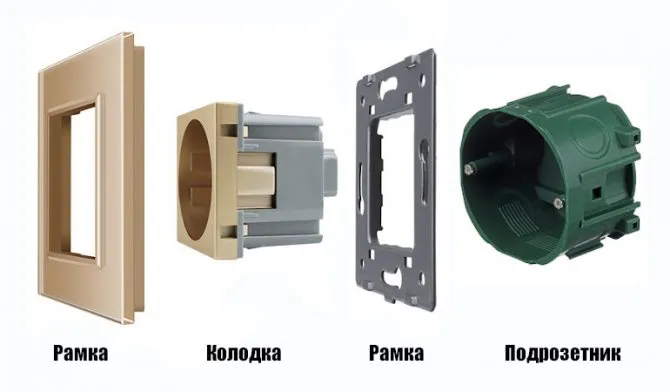

Обычный разъём для электрических сетей состоит из 3 элементов:

1. Контактная колодка.
2. Декоративная рамка.
3. Подрозетник.

По типу установки розетки бывают:

• Встраиваемые.
• Накладные.

Есть переносные, но их не нужно монтировать. Это просто элементы удлинителя.

Основные виды рамок для розеток

Многие электроустановочные изделия продаются в виде механизмов, которые могут дополнительно оснащаться декоративными накладками — чаще всего таковыми являются рамки для розеток. У такого технического решения есть свои преимущества — например, оно позволяет максимально адаптировать внешний вид электрической точки к дизайну интерьера. Рамки под выключатели и розетки могут различаться множеством параметров, которые мы и рассмотрим в этой статье.

Конфигурация

Наиболее популярными являются рамки для выключателей или розеток, предназначенные для установки одной электрической точки. Такие приспособления часто используются как в жилых, так и в офисных помещениях, где размещение большего количества постов невозможно или попросту нерационально. Однако встречаются и многопостовые аксессуары — примером таковых может служить рамка на 5 розеток. Подобные изделия будут очень полезными для установки рядом с рабочими местами в офисах, а также вблизи телевизора в домах и квартирах. Рамки для розеток на 4 поста или на большее количество точек могут также использоваться в кухнях.

Редко производители выпускают декоративные рамки для выключателей и розеток в виде модульных конструкций, имеющих проходные и оконечные секции. Такие аксессуары позволяют монтировать в ряд достаточно большое количество электроустановочных изделий. С их помощью можно создать красивую рамку на 8 розеток или даже большую систему (см. например серию Vintage, 300316 — круглые наборные рамки).

Размеры

Для каждого вида розеток предусмотрены отдельные характеристики. Понятно, что у одинарной будет одна ширина, а у двойной совсем другая.

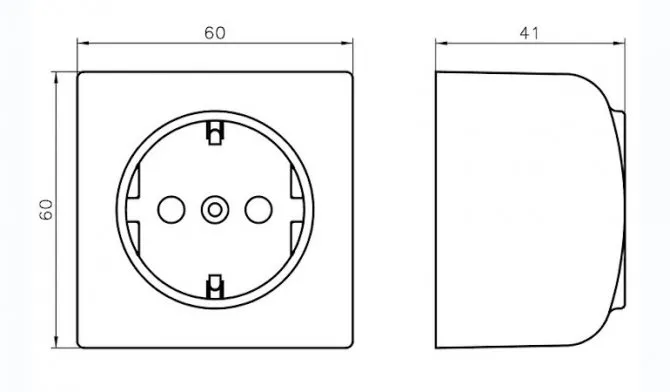

Встраиваемые

Эти электротехнические изделия предназначены для установки внутри стен помещения. В качестве материала производители применяют пластик ABS. Он прочный и эластичный, что даёт возможность долго сохранять эксплуатационные характеристики.

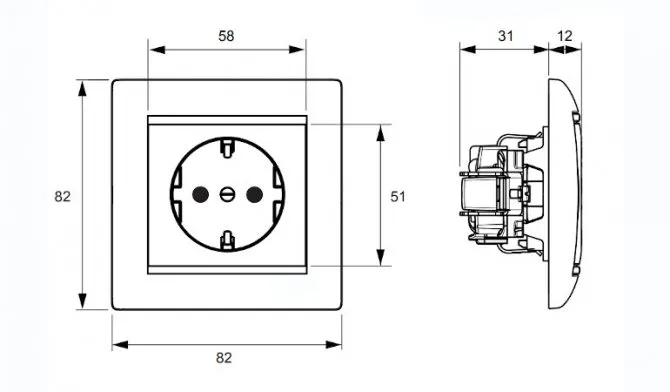

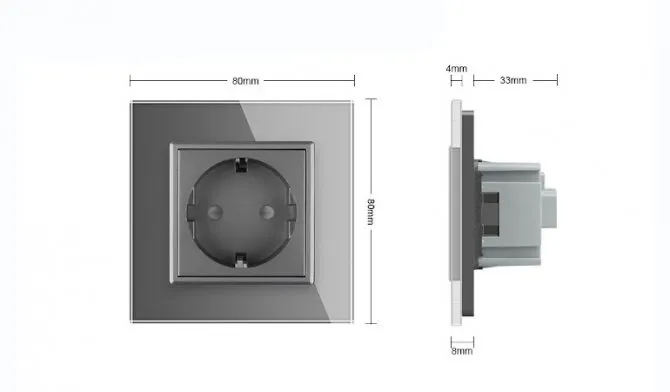

Приведём данные в виде таблицы:

Розетки крепятся в отверстии с помощью распорных лапок. Между ними может быть расстояние от 50 до 71 мм. При этом в помещении нужно поддерживать плюсовую температуру: 25-35°C.

Штепсельные

Традиционные электрические разъёмы, предназначенные для питания приборов со штепсельной вилкой. У них по стандарту 2 полюса, напряжение равняется 250 В, а сила тока — 6 А. Их размеры таковы:

Модификации РА16-251 и РА16-117 отличаются тем, что у них есть заземляющий контакт.

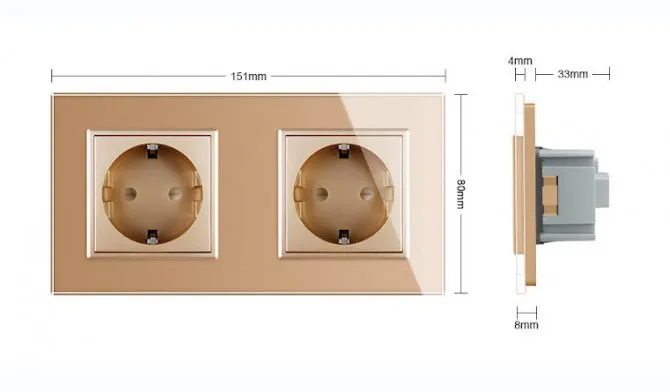

Двойные

Главная особенность розеток — сдвоенная контактная колодка. Обычно корпус состоит из синтетических материалов. Это поливинилхлорид, полистирол и поликарбонат. Основу изготавливают из полиамида. Типовые размеры таковы:

Показатель силы тока в сети не должен превышать значения в 16 А, иначе металлические части перегреются и расплавят розетку.

Электрики советуют соблюдать однородность материалов, образующих сеть. Для медных монтажных клемм подходит только провод из аналогичного металла.

Для интернета

Ещё 15 лет назад интернет с высокой скоростью был роскошью. Большинство обладателей компьютеров подключалось к сети через телефонную линию. Сегодня быстрая передача данных доступна всем жителям средних и крупных городов.

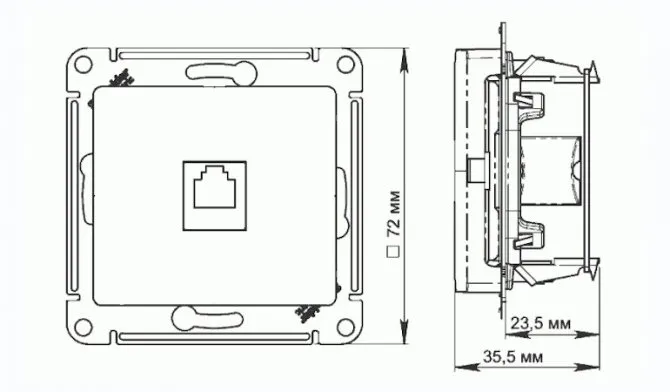

Провайдер «забрасывает» в квартиру или дом только провод с витой парой. Но если нужно протянуть связь в соседнюю комнату, придётся использовать розетки под коннектор RJ-45. Их размеры:

Рамки

Крупные европейские производители выпускают розетки с декоративными рамками. Эстетичный внешний вид мало совместим со стандартами. Поэтому для брендов Shneider Electric и Legrand размеры «окантовки» имеют высокое значение:

Здесь «пост» — количество розеток в блоке.

Не все изготовители электрики указывают в технических характеристиках размеры рамки, особенно этим грешат отечественные промышленники. Как же тогда рассчитать ширину блока? Для этого есть специальная формула:

Ш блок = Ш 1 + (К — 1) × 71

Тут Ш блок — ширина блока, Ш 1 — ширина одной рамки, К — количество постов. Все значения нужно использовать в миллиметрах.

Допустим, нам нужно рассчитать ширину на 3 поста, а одна рамка имеет ширину 82 мм. Тогда получаем:

Ш блок = 82 + (3-1) × 71 = 225 мм.

Сверяем значение с табличным выше. Там 224 мм, у нас получилось 225 мм. Погрешность в 1 мм — ерунда. Значит формула правильная.

Отверстия в стене

С накладными розетками всё понятно. Их устанавливают прямо на поверхность. Но для встраиваемых разновидностей нужно сверлить отверстие в стене, куда будет вставлен подрозетник. Он защитит стену от возгорания в случае короткого замыкания или перегрева электрики.

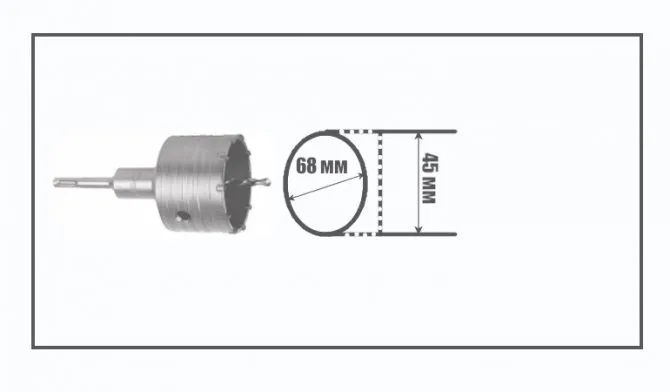

Типовые размеры отверстия таковы:

• Диаметр: 68 мм.
• Глубина: 45 мм.

Но в редких случаях понадобятся такие варианты:

Работы по сверлению выполняют с помощью дрели или перфоратора. Для бетонных и кирпичных стен понадобится алмазная головка. Сделать дыру в гипсокартоне можно и стальной оснасткой.

Опишем правила размещения розеток:

Разъёмы лучше планировать не прямо за техникой, а чуть-чуть сбоку. Иначе доступ будет затруднён.

Подрозетники

Монтажные коробки нужны для безопасности. Ещё они помогают ускорить и упростить установку розеток. Достаточно всунуть штепсельный разъём в коробку и закрутить винты. Лапки по бокам контактной колодки разойдутся в сторону и крепко зафиксируют розетку.

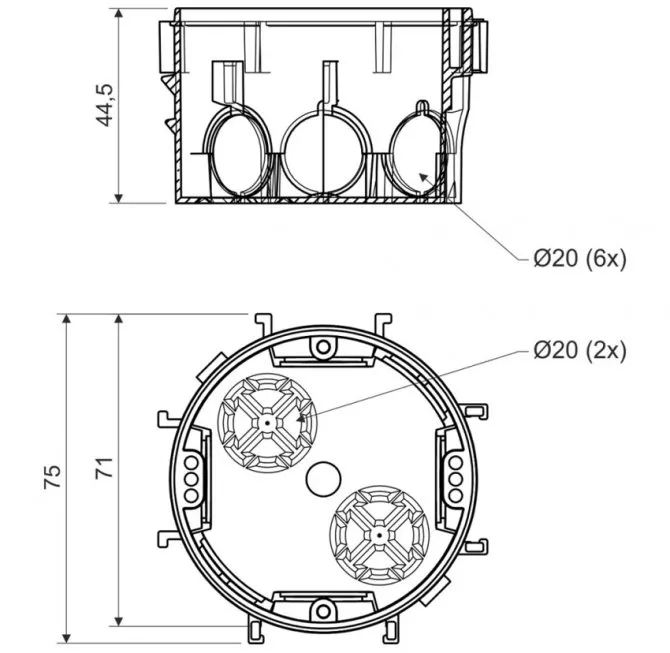

Приведём стандартные и нетипичные размеры:

При установке нужно помнить о том, что у монтажных коробок есть кромка. Из-за неё подрозетник выступает на 5-7 мм над уровнем стены.

Евро- и отечественные стандарты размещения розеток и выключателей

Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.

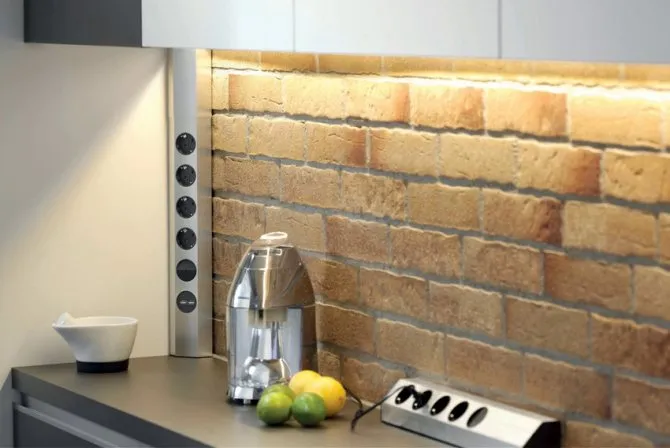

Накладные угловые розетки на кухне

Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.

На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.

Различия между отечественными моделями и розетками европейского стандарта

Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.

Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм. Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.

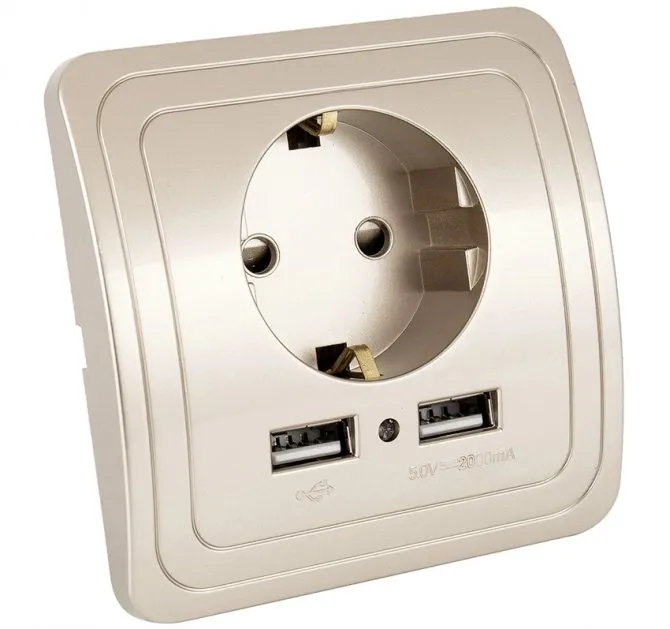

Розетка с заземлением и дополнительными USB разъёмами

Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).

Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.

Размеры стаканов под розетку и правила их размещения в комнатах

Подрозетники изготавливаются из древесины, металла и прочного пластика. Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.

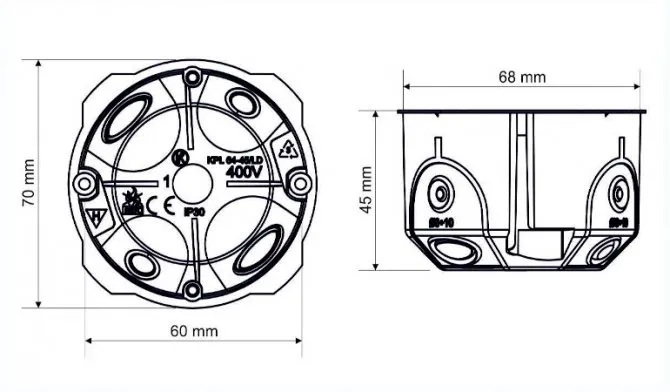

Типовые размеры монтажных коробок:

Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.

При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.

Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.

Монтажные размеры установочной коробки KP 67/3 для твёрдых стен

Основные правила проектирования проводки:

1. Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
2. К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
3. Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
4. Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
5. Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.

Меняем старые на новые?

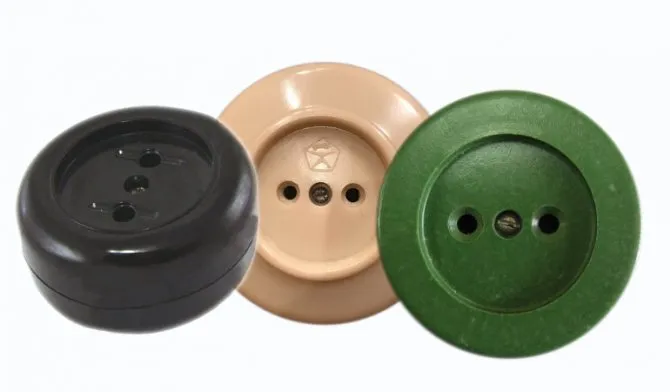

Есть такой принцип — «пока работает, не трогай». Российские модели 90-х годов и советские из далёких 80-х продолжают исправно нести службу на дачах. Их устаревший тип — C5. Вроде всё хорошо. Но есть два негативных фактора:

• Малый диаметр контактных отверстий — всего 4 мм.
• Нет отвода под заземление.

В советскую розетку современный штекер может просто не влезть. А отсутствие контакта «земля» способно спровоцировать пожар.

Поэтому замена розеток на обновлённые C6, разработанные по немецким стандартам качества, — неплохая идея. В них диаметр отверстий равен 4,8 мм. Если выбрать модель с контактами на пружинах, то даже тонкие советские штекеры не будут выпадать.

Большая рамка под розетки

Всем доброго времени суток. Сейчас я заканчиваю отделку домашней мастерской. С самого начала решил избавиться от всяческих удлинителей и лишних проводов, наделав в рабочей зоне побольше встроенных розеток. Сделал аж 7 подрозетников в ряд. Сейчас, когда сделана штукатурка и пришло время заказывать собственно розетки, понял что упустил важный момент — рамки на группу розеток в продаже имеются не больше чем на 5 постов в ряд (Legrand). 6 — уже редкость, а 7 вообще нигде не могу найти. Выкорчёвывать и замазывать точно не буду. Пусть от Legrand-а отказываться и не хочется, но может китайцы производят многопостовые рамки? А может склеить 7-постовую из двух 4-х постовых? Кто-нибудь сталкивался с такой проблемой?
Мда, я у себя сделал 4 на 30 см от пола и 4 на метровой высоте. Вам же советую две крайние просто заклеить обоями.

Пятидырочная рамка по центру, по бокам две одинарные

Какого размера бывают розетки?

Розетки могут быть разных размеров, в зависимости от страны и региона, в которых они используются. Однако, есть несколько стандартных размеров, которые используются во многих странах мира.

Самые распространенные стандарты размеров розеток — это Type A (розетка в США и Канаде), Type C (розетка в Европе), Type G (розетка в Великобритании) и Type I (розетка в Австралии и Новой Зеландии).

Также в некоторых странах, таких как Япония, могут использоваться собственные стандарты размеров розеток.

Важно отметить, что некоторые розетки могут быть адаптированы для использования в разных странах с помощью переходников или переходных плат.
