При разработке электроснабжающих проектов важными факторами кабеля являются его материал и сечение проводов. Производители предлагают многообразие продукции с различными характеристиками.

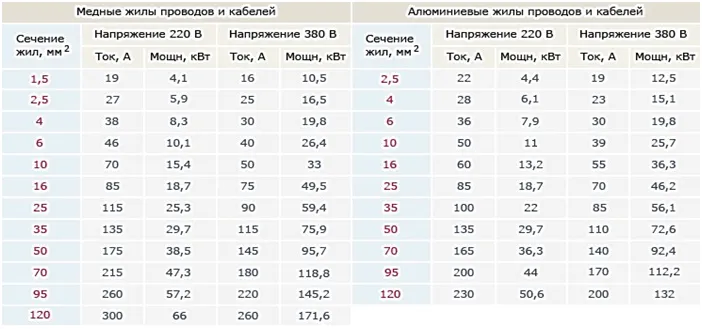

Медный и алюминиевый кабели имеют одинаковые стандартные сечения: 0,5; 0,75 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. Однако, минимальная площадь сечения жилы алюминиевого кабеля 2,5 кв.мм и 0,5 кв.мм медного кабеля. Максимальное значение для обоих проводников – 1600 кв.мм. Алюминий – материал относительно низкой прочности, кабель толщиной менее 2,5 кв. мм легко ломается после двух, трех изгибов, а также «плывет» в местах объединения.
Выбор кабеля для подключения бытовых приборов
Для подключения бытовых устройств освещения подходит медный провод размером от 1 до 1,5 кв. мм. Его можно заменить алюминиевой продукцией минимальных параметров. Для установки розеток необходимо использовать изделия площадью не менее 2,5 кв. мм независимо от материала.
Если требуется подключить мощные устройства, создающие относительно большую нагрузку на сеть, лучше применять медный кабель размером от 4 до 10 кв. мм в зависимости от характеристик прибора. Чтобы снизить нагрузку с общей электропроводки, для питания мощной бытовой техники прокладывают выделенную линию. Такие кабели также используют для подвода напряжения к распредкоробкам, питающим несколько бытовых розеток.
Проводники площадью более 10 кв. мм применяют только для подвода напряжения к электрическим щиткам. Неэкранированный кабель сечением от 0,5 до 2,5 кв. мм применяют для подвода напряжения к бытовой технике.
Выбор сечения кабеля для электроснабжения производственных помещений
Для питания автоматических устройств, схем управления, аппаратов защиты, которые используются для безопасной и эффективной эксплуатации промышленного оборудования применяют провода площадью от 1 до 6 кв. мм.
Кабель силовой до 120 кв. мм востребован для электроснабжения производственного оборудования высокой мощности. Провода площадью 2,5 – 50 кв. мм применяют в схемах напряжением до 1 тыс. Вольт. Для прокладки высоковольтных сетей требуется кабель размером от 35 до 1600 кв. мм.
Как правильно вычислить сечение провода?
Для правильного вычисления сечения провода необходимо учитывать несколько факторов, включая ток, который будет через него проходить, длину провода, его материал и окружающие условия. Для вычисления сечения провода используйте следующие шаги:
-
Определите ток: Определите максимальный ток, который будет проходить через провод. Этот ток зависит от электрических устройств, подключенных к проводу. Обычно это указано на устройствах или в их технических характеристиках.
-
Выберите допустимое падение напряжения: Допустимое падение напряжения зависит от типа системы и оборудования. Обычно используется стандартное значение, например, 3% для бытовых систем и 5% для промышленных систем.
-
Определите длину провода: Измерьте длину провода, через который будет проходить ток. Это может быть расстояние между источником питания и устройством или между двумя электрическими точками.
-
Определите сопротивление провода: Сопротивление провода зависит от его материала и длины. Обычно сопротивление провода указано в таблицах.
-
Используйте формулу: Для расчета сечения провода можно использовать следующую формулу, которая связывает ток, длину, сопротивление и допустимое падение напряжения:
Сечение (мм²) = (длина * ток * коэффициент допустимого падения напряжения) / (сопротивление провода)
-
Выберите ближайшее стандартное сечение провода: После вычисления сечения сравните его с нормативными размерами проводов, которые приняты в вашей стране или регионе. В большинстве случаев выберите ближайшее большее стандартное сечение, чтобы обеспечить безопасность и надежность.
Важно отметить, что неправильный расчет сечения провода может привести к перегрузке проводов, потерям энергии и другим проблемам. Если у вас нет достаточных знаний или опыта в расчетах, лучше обратиться к электрику или инженеру для получения профессиональной консультации.
