Двухполюсный автомат: все, что надо знать о приборе
Многополюсный автомат – это устройство защиты, способное одновременно отключить несколько линий. Сегодня мы расскажем о двухполюсном автомате в однофазной сети: его принципе работы, устройстве, назначении и способах подключения.
Этот двухполюсный автомат можно недорого купить на Яндекс Маркете.
Итак, конструктивные особенности двухполюсного АВ заключаются в комплексном подходе. Иными словами, это комплекс из двух «однополюсников», совмещенных в едином корпусе. Прибор одновременно контролирует и защищает две линии: они будут автоматически отсечены в случае обнаружения проблем. Напоминаем, что автоматический выключатель работает ради защитного разрыва цепи при коротком замыкании и длительной перегрузке. Результат работы АВ в критической ситуации — обесточенная линия.
Принцип работы можно кратко свести к следующим тезисам:
- ток в 2-проводной линии идет по нулевому проводу в одну сторону, а по фазному — в противоположную;
- когда напряжение соответствует номиналу, магнитные потоки от одинаковых встречных токов в катушке приходят в состояние компенсации, получаем нулевой результирующий магнитный поток;
- в момент утечки баланс разрушается, появившийся магнитный поток втягивает стержень в соленоид;
- взводные рычажки и расцепители активируются, оба полюса размыкаются.
Не имеет значения, в первом или втором проводе возникло КЗ либо утечка. УЗО среагирует на разность значений дифференциальных токов и отключит всю линию.
Конструкция двух полюсного пакетника
Теперь вы вспомнили, для чего нужен двухполюсный автомат, перейдем к его внутреннему устройству. Внутри пластикового корпуса находятся главные функциональные элементы — электромагнитный и тепловой расцепители. Тепловой расцепитель ответственный за отключение питания при перегрузке или коротком замыкании: он при выходе номинала за пределы нормы заставляет подвижный контакт срабатывать и рассоединять линию. У двухполюсного пакетника дополнительно появляется электромагнитный расцепитель, который выполняет блокирующую функцию при появлении токов утечки. Таким образом, в «двухполюснике» мы видим совмещение двух защит: дифавтоматов и УЗО.
Так что если сравниваете однополюсный и двухполюсный выключатель разница очевидна. Она явно будет в пользу 2-полюсного автомата, который совмещает функции диффавтомата и УЗО.
Как поменять автомат в щитке своими руками читайте здесь.
Двухполюсный автомат: преимущества и недостатки
Знаете ли вы, что два стандартных однополюсных АВ не могут заменить двухполюсную конструкцию? На самом деле двух-полюсный автомат имеет общий рычажок для отключения + единый механизм блокировки. При срабатывании обе подключенные линии обесточиваются одномоментно. Объединяя два однополюсных устройства одна цепь при аварии отсекается, а вторая продолжает подавать нагрузку. Из-за этого может загореться электропроводка.
У однополюсного и двухполюсного выключателя разница заключается в наличии у последнего дополнительной функции — блокировки при утечке токов. Назначение двухполюсного автомата — обеспечение контроля и сетевой защиты, актуальное при невозможности включения в общую цепь отдельных электропотребителей. К примеру, когда группа потребителей питается через трансформатор, то подключение двухполюсного автомата обязательно.
У двухполюсника насчитывается немало плюсов:
- слежение за линиями и защита оборудования обеспечиваются при однофазном и трехфазном питании;
- одномоментно обесточиваются оба провода, а это более высокая степень защиты;
- можно контролировать мощность отдельных электроустановок;
- устройство универсально для протекции от перенапряжений в домашних, офисных и промышленных сетях;
- установка и подключение двухполюсного автомата, а также обслуживание и демонтаж не составят труда;
- для разветвления и структурирования электропроводки прибор подходит идеально;
- согласно ПУЭ «двухполюсники» годятся для работы в качестве вводного автомата.
Минусами защиты многополюсными АВ считают теоретическую вероятность кабельного пробоя при включении двух линий под нагрузкой и необходимость расчета характеристик автомата. При завышенной чувствительности выключателя вас ждут многократные отключения электроэнергии, а при слабой скорости срабатывания прибор вовремя не среагирует на аварию в сети. Через двухполюсную защиту запрещено включать заземление, РЕ-провод отсекается от питания только путем выключения штепселя из розетки.
Установка двухполюсного выключателя

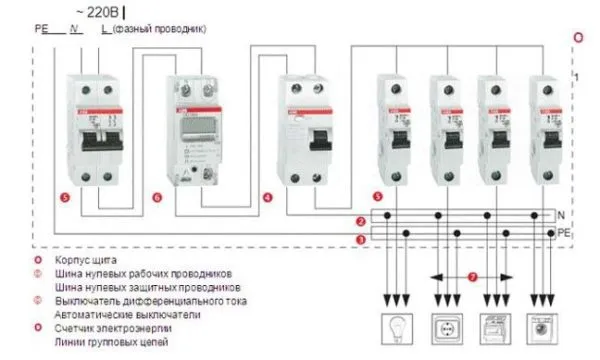

Как выполняется подключение двухполюсного автомата? Монтаж на DIN-рейку производится на защелкивающиеся захваты с тыльной стороны прибора, провода легко подключаются к клеммам и легко затягиваются. У электриков принято сверху заводить ввод, а снизу — провода вывода. По схеме подключения двухполюсного автомата можно обобщить следующее:
Перед счетчиком идет автомат вводной, после счетчика с 1-фазным вводом — двухполюсный. В разветвленных схемах на каждую ветку ставят по однополюсному АВ.
Полезные видео
И еще мы подобрали видеоролики, авторы которых доступно объясняют суть вопроса.
Что лучше однополюсный или двухполюсный автомат?
Выбор между однополюсным и двухполюсным автоматическим выключателем зависит от конкретных требований и характеристик вашей электрической системы. Вот некоторые основные различия и соображения:
-
Однополюсный автомат:
- Имеет один полюс и, следовательно, обеспечивает защиту только одной фазы электроснабжения.
- Часто используется для защиты от перегрузок и коротких замыканий в однофазных цепях.
- Подходит для осветительных цепей, розеток и однофазных потребителей.
-
Двухполюсный автомат:
- Имеет два полюса и обеспечивает защиту обеих фаз (обычно L1 и L2) в двухфазной системе или фазы и нейтрали (L1 и N) в однофазной системе.
- Часто используется для защиты от перегрузок и коротких замыканий в двухфазных цепях, например, в бытовых и промышленных электрических системах.
- Рекомендуется для систем с трехфазным электропитанием, такими как трехфазные моторы и нагрузки.
Выбор между однополюсным и двухполюсным автоматом зависит от характеристик вашей электрической системы и требований безопасности. Если у вас есть двухфазная или трехфазная система, или если у вас есть потребители, которые требуют защиты обеих фаз, то двухполюсный автомат может быть более подходящим выбором.
Важно также учесть местные электробезопасные нормы и правила установки автоматических выключателей. Если вы не уверены, какой автомат подходит для вашей конкретной ситуации, рекомендуется проконсультироваться с электриком или специалистом по электробезопасности.
