Строительство каркасного дома 4 на 6 своими руками: фотоотчет с 50 изображениями

Livadi, участница форума, вместе с супругом долгое время проживали в арендованной квартире и только мечтали о своем собственном жилье. Но всегда бывает переломный момент. Следуя совету их знакомого, они приобрели небольшой участок земли, на котором они сами решили построить свой дом. Результатом стал каркасный дом размером 4 на 6 метров, возведенный своими руками.

• Возведение фундамента дома
• Цокольное перекрытие дома
• Монтаж стен каркаса
• Обшивка стен каркаса
• Установка окон
• Крыша, стропильная система
• Завершающий этап: внутренняя отделка дома
• Основные материалы и инструменты, которые использовались в процессе строительства
• Вспомогательные конструкции для строительства дома
• Итог

Узлы: Схемы крепления и разметки

К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок, схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между этажами, пола первого этажа и т.д.

Возведение фундамента дома

Весь процесс строительства планировалось совершить собственными силами, однако выполнение фундамента все-таки доверили строительной фирме. Строить нужно было быстро. Каркас решили делать на винтовых сваях, поскольку они имеют ряд преимуществ:

• Такой фундамент делается на любом виде грунта, в данном случае участок неухоженный, непаханый, растет дерн;
• Строительство занимает немного времени – поставили фундамент за один день;
• Строительство на винтовых сваях обойдется значительно дешевле традиционного фундамента;
• Сваи можно близко прикручивать к инженерным коммуникациям;
• Такой фундамент простоит более 80 лет, а если его залить бетоном – намного дольше.

Сотрудники фирмы доставили материал и установили винтовые сваи. Цена за фундамент с работой составила 1100$.

На заметку: Даже если вы абсолютно уверенны в качестве материалов, которые использовались для построения фундамента, его не стоит оставлять на зиму без нагрузок. Существует вероятность того, что сваи вытеснит из грунта и фундамент может искривиться.

Цокольное перекрытие дома

Каркасное строительство своими руками, как известно, обычно производят по технологии «платформа». Однако было принято решение не следовать данному совету, поскольку существовала вероятность, что утеплитель вымокнет, если пойдет дождь. Так и решили делать.

После того, как подготовили фундамент, наступила очередь монтажа обвязки и лагов дома. Аккуратно выложили доски для обвязки размером 150х50 см и обработали древесину антисептиком (в данном случае – Сенеж красный огнебио). По чертежу собрали обвязку. Прикрепили с помощью нейлера ершистыми, покрытыми клеем, гвоздями длинной 0,9 см. Делали все по уровню, диагонали сошлись идеально. В итоге, получилась обвязка высотой 15 см. Весь процесс создания обвязки занял около двух дней.

Строго по центру обвязки (вдоль здания) разместили несущую балку. Ее функция – поддерживать половые лаги. После этого следует нанести на весь брус антисептик.

Поверх обвязки прибили доски на расстоянии 60 см друг от друга. Был набит брус150х50х600 см, исполняющего роль чернового пола. В образованные ячейки уложили два слоя пенопласта – первый слой шириной 5 см, второй — 10 см, который запенили по краям и перекрыли досками 50х300 см.

Совет: Следует делать чуть большие размеры отверстия в обвязке, иначе придется делать развальцовку.

Прокладка коммуникации и настил чернового пола

Из-за конструктивных особенностей каркасного дома, о монтаже коммуникаций следует позаботиться еще на этапе возведения фундамента. Как правило, инженерные сети прокладывают в грунте, устраивая под них специальные углубления, которые необходимо утеплить и гидроизолировать. При этом следует отметить и обозначить все коммуникационные соединения, для того чтобы при их дальнейшем монтаже не возникло путаницы.

Следующий этап работ – устройство перекрытия, которое одновременно будет являться основанием чернового пола первого этажа. Самый правильный выбор – бетонная стяжка, для изготовления которой следует установить опалубку и залить слой раствора толщиной около 10 см.

Обязательно перед заливкой следует уложить слой тепло- и гидроизоляции, для чего можно использовать обычный рубероид, материал достаточно надежный и недорогой.

После того как стяжка наберет необходимую прочность можно установить лаги и уложить на них доски, которые и станут основанием для напольного покрытия. Эту работу можно выполнить сразу после стяжки, но лучше после того, как, например, на одноэтажный каркасный дом с плоской крышей будет установлена кровля.

Обязательно следует подумать и об утеплении такой конструкции, для чего можно использовать теплоизоляционные материалы на основе минеральной ваты или пенополистирола, хотя вполне разумно устроить изоляционный слой из керамзита или древесной стружки. Участвуйте в опросе в конце статьи!

Монтаж стен каркаса

Совет: Древесину для возведения стен необходимо выбирать не более 15% влажности.

Собрали и подняли стены достаточно быстро. Решили сделать сборку стенок каркаса в горизонтальном положении на подготовленном полу, поскольку существует вероятность столкнуться с проблемой неточного расчета в чертежах.

Прямо на полу и собирали будущие стены дома. Необходимо учесть, что плита должна заходить на верхнюю и нижнюю обвязку минимум на 5 см, поэтому высоту стойки следует выбрать от 2,6 метра.

Когда установка стен закончена, рекомендуется проверить их уровень с помощью шнура сделать это можно следующим образом: натянуть шнур от одного угла к другому. Если все равно присутствуют отклонения, стены нужно вдавливать с той стороны, с которой необходимо выровнять. После окончательного выравнивания стен следует прибить укосины.

На заметку: Чтобы не тратить ценное время на выравнивание стен и подпиливание стоек разной длины, следует несколько раз все внимательно отмерить.

Для перекрытий использовали клееные балки. Они выдерживают более высокую нагрузку, что дает возможность увеличить шаг между лагами. Между лагами перекрытия вставили распорки.

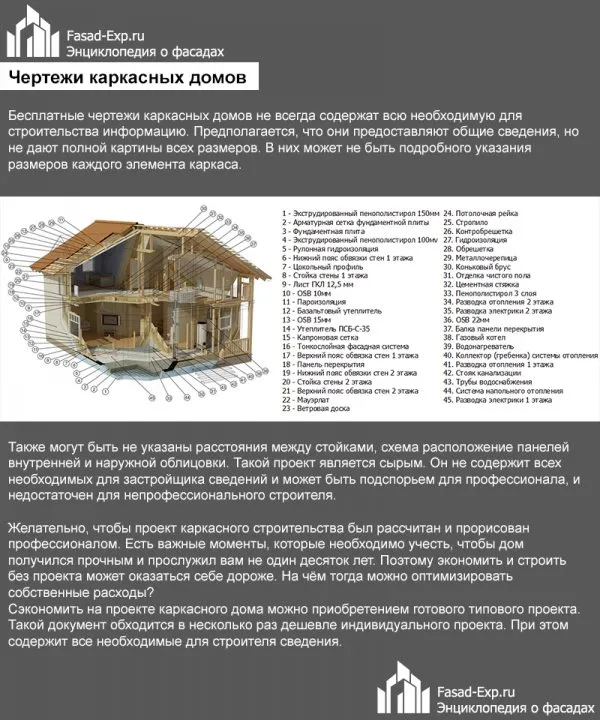

Начало работ: расчёты, подготовка чертежей

До проектирования строения нужно пошагово определиться со следующими моментами:

Шаг 1. Назначение дома – например, для нежилой постройки возможно не потребуется утепление, стены будут тоньше.

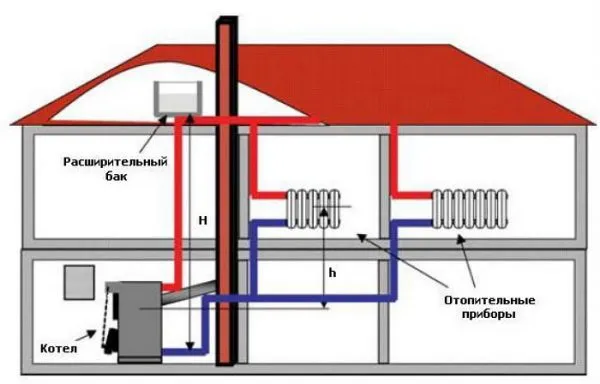

Шаг 2. Отопление – его тип (отдельная котельная или запитанное от уже существующих коммуникаций), расход тепла из расчёта на жилую площадь (чем больше комнат, тем более дорогим будет их прогрев), устройство дымохода.

Шаг 3. Количество проживающих – от этого зависит число этажей и спален.

Шаг 4. Какие материалы будут использоваться – часто применяют изделия из древесины, так как они есть во всех регионах, но важно понимать, что длинные элементы (свыше 6 метров) приобрести не удастся. Например, балки для обвязки фундамента придётся стыковать. Это потребует соответствующего опыта.

Шаг 5. Расположение коммуникаций в здании – наружное или внутреннее. В первом случае обслуживание трубопроводов и электропроводки облегчается, но портится внешний вид помещений. Во втором – при необходимости ремонта придётся разбирать обшивку.

Шаг 6. Нахождение санузлов, кухни и прочих хозяйственных помещений – их стараются сгруппировать поблизости друг с другом – чтобы облегчить разводку труб.

Шаг 7. Планировка – самый трудный этап для будущих хозяев. От грамотного расположения помещений зависит комфорт, а произвести изменения после строительства будет сложно. Рекомендуется использовать компьютерное 3D-моделирование – это даст возможность наглядно убедиться в правильности решений.

Шаг 8. Балконы и лоджии – делают, если строение (как минимум) двухэтажное. Элементы также следует заранее предусмотреть и рассчитать.

После этого следует определиться с размерами. Они зависят от величины участка и его качества. Если ландшафт имеет сильные перепады по высоте, это придётся заранее исправлять.

Пример: дом 6х6 с мансардой. Типовые проекты и чертежи

Одноэтажный дом 6х6 – одно из лучших решений для средней семьи из 2-3 человек. Такие проекты часто выбираются для возведения в частных садоводствах, дома пригодны для отдыха и сна в летние дни. Чертежи для одноэтажных домов 6х6 способен создать практически любой владелец участка.

Главные плюсы:

• экономия стройматериалов;
• компактность;
• простота и высокая скорость возведения.

Один из вариантов (общий план):

1. Первый этаж – кухня, ванная и туалет.
2. Второй этаж – спальни.
3. Фундамент – облегчённый из винтовых свай.

Планировку этажей можно выбрать в зависимости от назначения дома. Такие дома некоторые опытные строители создают даже в одиночку.

Видео — Каркасный дом 6х6 своими руками

Дома 6х4

Проекты 6х4 также компактны, но для большой семьи не пригодны. Часто используются для постройки летних дач, охотничьих домиков или для хозяйственных нужд.

Главная черта – максимально быстрая возводимость, если выбран одноэтажный дом. Строения также мало весят, на устойчивых и стабильных почвах потребуют самого простого фундамента.

Видео — Чертежи каркасной бани 6х4

Проекты 6х8

В таких постройках комфортно будет уже 3-4 жильцам. Есть проекты двухэтажных и одноэтажных домов. В верхней части располагается мансарда или чердак, это не считается третьим этажом.

Выбор планировок многообразен. На первом этаже можно предусмотреть гостиную, санузел, кухню и небольшое хозяйственное помещение. На втором – спальни и комнаты для гостей. В мансардном помещении – мастерскую, тренажёрный зал, или дополнительные комнаты.

Обшивка стен каркаса

Использовалась наружная обшивка листами OSB 9 мм, этого достаточно для обеспечения необходимой жесткости. Нижние листы устанавливали с земли, а иногда задействовали самодельные козлы, а для установки верхних листов использовали леса. Крепили листы с помощью винтовых гвоздей длиной 50-60 мм на расстоянии 1,5 см.

Совет: Чтобы не отсчитывать постоянно необходимый зазор между листами OSB, нужно вживить в стойки каркаса два гвоздя, сверху положить лист. Таким образом, получается зазор нужного, 3 мм, размера.

После обшивки покрасили края краской, чтобы не разбухали от дождей.

Совет: Листы OSB являются отличной ветрозащитой, но все равно следует побеспокоиться о минимальной гидроизоляции во избежание вздутия материала.

Фасад обмотали ветрозащитной пленкой, вставили двери, купленные заранее.

Конструкция садового домика

Садовый летний домик размерами 4,6х4,8 м представляет собой каркасную конструкцию, обшитую вагонкой и расположенную на основании — бетонной армированной плите. Крыша — двускатная, черепичная, устроена по четырем стропильным фермам. Соединения деревянных деталей выполнены с помощью перфорированных накладок, уголков и «башмаков». Предусмотрена небольшая открытая терраса.

Конструкция садового домика

При повторении подобной конструкции, например, в условиях средней полосы России, каркас целесообразно монтировать на кирпичном цоколе высотой, по крайней мере, 20-30 см с применением нижний обвязки и гидроизоляции. Пол можно настелить по лагам, уложенным по брусьям нижней обвязки.

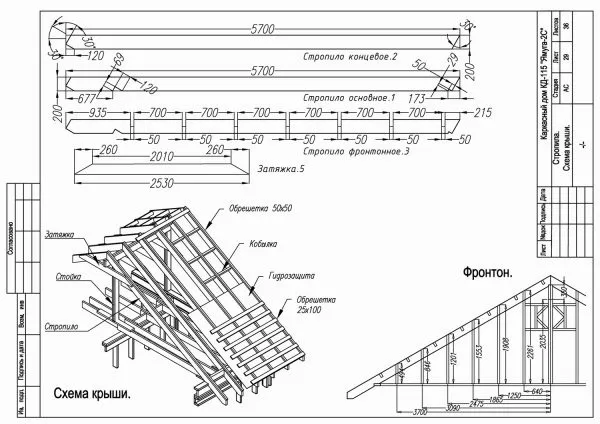

Детали стропильной фермы

Установка окон

Окна, как и двери, вставляли после обмотки фасада дома пленкой. Для оконных и дверных проемов вырезы заблаговременно не делали. Применили следующую технологию: пленку нужно аккуратно надрезать и загнуть концы внутрь проема, закрепить степлером. Далее вставить по уровню оконный блок и запенить швы. После высыхания монтажной пены аккуратно убрать лишнее. Таким образом, исключается вероятность попадания влаги между проемом и переплетом окна.

Крыша, стропильная система

Установка стропильной системы

Следующий этап строительства каркасного дома своими руками – крыша. Макет крыши был тщательно проработан, его и взяли за основу строительства. Для этого дома был выбран каркас с несущей коньковой фермой. На данном этапе самое главное – верно установить конек, тогда смонтировать изготовленные по шаблону стропила будет легко. Важно учесть, что ширина конька должна быть не меньше, чем длина опоры стропила.

Были установлены стропила 150х50 под уклоном 20 градусов. К коньковой балке стропила лучше крепить с помощью металлических уголков.

Заметка: Образец стропилины следует сделать один и каждую следующую деталь отмерять только по этому образцу, чтобы избежать погрешностей.

Монтаж крыши

Чтобы улучшить вентиляцию помещения, сделали продухи под коньком и верхний вентиляционный зазор размером 50х50 мм в кровельной конструкции (конробрешетка).

Совет: Вне зависимости от того, будете ли утеплять крышу или нет, в ней нужно обязательно уложить гидроизоляцию и обустроить два вентиляционных зазора высотой 2-4 см.

Поскольку чердак не предусматривался как жилое помещение, то с утеплением и отоплением особо не разбирались. Была применена ветро-влагозащитная пленка вместо мембраны, поэтому сделали обязательный зазор. Решили утеплить кровлю роквулом 1,5 см.

Во время закрепления обрешетки следует обеспечить вылет за крайнюю стропилину приблизительно на 20-50 см. Когда обрешетка закреплена, лишнее необходимо срезать.

Совет: Во избежание непредвиденных ситуаций, следует сразу максимально надежно крепить все детали крыши. Таким образом, будет обеспечена прочность и жесткость всей конструкции, вне зависимости от непредвиденных погодных условий.

Крышу дома покрыли металлочерепицей, поскольку она идеально подходит для двухскатной крыши – предусмотрен минимальный расход материала.

Проекты и планировки

Строение может быть одно и двухэтажным. Большинство отдает предпочтение двухэтажному дому 6 на 4, что позволяет создать уютное и комфортное пространство. Чаще всего второй этаж является мансардным. Его главный плюс – это высокие потолки. Ко второму этажу ведет лестница из одного или двух маршей. К дому можно пристроить террасу, что повысит комфорт использования здания. Для ограждения террасы используется строганный брус, сплошная вагонка, балясины и тому подобное. Терраса может иметь свою крышу или располагаться под мансардой.

Суммарная площадь дома будет составлять как минимум 35 квадратных метров. На первый этаж можно запланировать кухню, санузел и комнату, к примеру гостиную. Можно реализовать вариант и без санузла, тогда можно будет увеличить помощь других помещений. Кроме того на первом этаже будет лестница, а возле нее холл.

Спальня как правило располагается на мансарде. Мансардный этаж можно разделить на две комнаты, таким образом организовав спальни. Возле лестницы образуется пространство, которое будет выполнять роль коридора.

Способов организовать пространство двухэтажного дома множество. Проявив фантазию, можно создать удобное для всех членов вашей семьи жилье.

Для строительства дома можно использовать типовые проекты. Однако лучшим вариантом будет составить чертеж для каркасного дома 6х4 под свои нужды и финансовые возможности. Индивидуальный проект, составленный под каркасный дом размером 4 на 6, дает возможность обустройства комфортного жилья согласно вкусам заказчика.

Завершающий этап: внутренняя отделка дома

Для максимальной пароизоляции дома и герметичного ввода коммуникаций использовалась пленка, которая предназначена для того, чтобы предотвратить попадание влаги внутрь дома, а пар из дома должен легко выходить. Также подразумевается, что пленка защитит дом от продувания, особенно там, где соединены обвязки и стойки. Стандартно пленка имеет ширину 1,5 м, легко крепится степлером и очень прочная на разрыв. Однако прикрепили ее скотчем.

Совет: Стыки и дыры в пленочной пароизоляции лучше заделывать битумно-каучуковым герметиком для кровель, поскольку скотч крепиться непрочно.

Положили полы, утеплили стены и потолок.

Сделали перегородку тамбура, ввели в дом электричество, сделали внутреннюю обрешетку и положили гипсокартон. Положили на пол линолеум OSB-3 9мм — для поддержки утеплителя снизу.

Узлы каркасного дома

Фундамент – основа любого строения. Тип выбирается в зависимости от почвы, климата, веса будущей постройки.

Стены имеют вид пирога – несколько слоёв разных материалов, укрепленных внутри каркаса и обшитые панелями. При этом, для предотвращения попадания влаги снаружи (плюс – защита от ветра), а также для недопущения накапливания конденсата внутри стенок, обязательно руководствоваться правилами: с наружной части дома натягивается ветрозащита, а со стороны помещений – парозащитная плёнка. В результате «начинка» пирога, представленная утеплителем, будет «дышать», но не намокнет и не потеряет своих свойств.

Вертикальные перекрытия и внутренние стены – тоже состоят из нескольких слоёв. Но тут утеплитель можно либо совсем не укладывать, либо совмещать с звукоизолирующими материалами.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Дымоход – его устройство зависит от типа котельной и от её расположения. Некоторые современные котлы допускают вертикальную конструкцию трубопроводов – тогда его можно вывести через ближайшую от котла стену. Но некоторые виды котельных потребуют вертикального устройства. Тогда придётся включать в проект и его. Важно, что верхняя часть будет пересекать скат крыши, для монтажа необходимо провести тщательные расчёты.

Крыша – состоит из стропильной системы, обрешетки (внутренней и внешней), утеплителя и обшивки. То есть так же имеет вид пирога.

Расчёт конструкции важно производить учитывая:

• положение дома и его высоту – для уменьшения эффекта «паруса»;
• климат в регионе, особенно влияние ветров;
• используемые материалы – одной из ошибок, с которой сталкиваются владельцы, считается установка не просушенных деревянных элементов. В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.

Основные материалы и инструменты, которые использовались в процессе строительства

• Винтовые сваи;
• Роквул 1,5 см для утепления кровли;
• Доски 150х50 м;
• Антисептик для обработки всех деревянных покрытий Сенеж красный огнебио;
• Ершенные гвозди 90 мм;
• Винтовые гвозди 50-60 мм;
• Краска для обшивки;
• Металлочерепица;
• Пленка для фасада и пароизоляции дома;
• Окна и двери;
• Гипсокартон;
• Были наняты работники строительной фирмы для установки фасада;
• OSB 18,3 мм (черновой пол) и 9 мм (обшивка стен и крыши);
• Пенопласт для чернового пола;

Вспомогательные конструкции для строительства дома

При постройке каркасного дома необходимо наличие различных временных конструкций. Для закрепления пленок и обшивки каркаса листами OSB использовались самодельные леса, козел, а также деревянная лестница. Леса, козлы и сделать лестницу своими руками совсем не сложно.

Стоимость строительства

Смета на каркасный дом 6 на 4 зависит от того, насколько сложен проект здания. В нее включают стоимость материалов, работы строителей и услуг доставки. Использование материалов низкого качества и неквалифицированного труда может повлечь снижение сроков эксплуатации здания.

Постройка дома по каркасной технологии стоит от 200 тысяч рублей. Расчет зависит от площади здания. К примеру:

• Строение в 40 квадратных метров без террасы – 220 тысяч;
• Дом 51 квадрат с постройкой террасы – 280 тысяч рублей;
• Здание в 60 кв.м. с наличием террасы и балкона – 350 тыс. рублей.

Максимальная стоимость строительства может достигнуть миллиона рублей. Она зависит от количества комнат, наличия санузла, используемых материалов и многих других факторов.

Итог

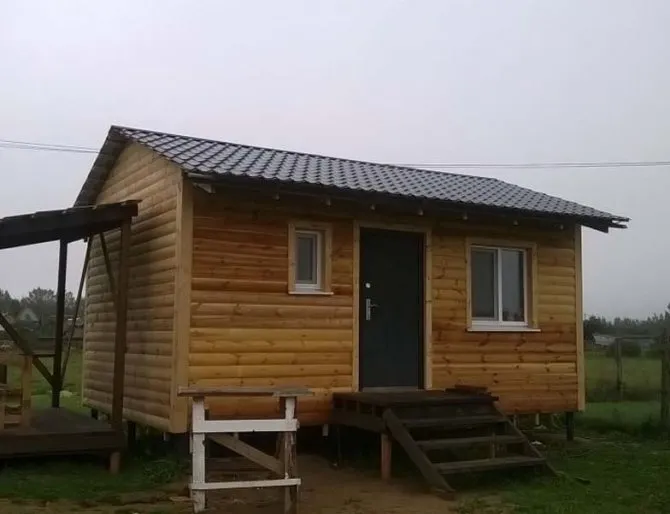

Всего за полтора месяца удалось возвести фундамент, сделать полноценную коробку дома, утеплить стены и пол. При этом, вся работа (за исключением фасада) производилась своими силами, без привлечения наемных рабочих. ПО подобной технологии легко сторить и другие постройки, например, хозблок своими руками. На строительство каркасного дома своими руками 6х4, за исключением внешней обшивки дома, потрачено около 6000$.

По материалам Forumhouse
