Ремонт сварочного инвертора РЕСАНТА САИ 220 SH
20| Теги: плата управления, импульс, ремонт, lm324n, uc3845b, защита, РЕСАНТА, инвертор, сварочный | Рейтинг: 3.0/8
|

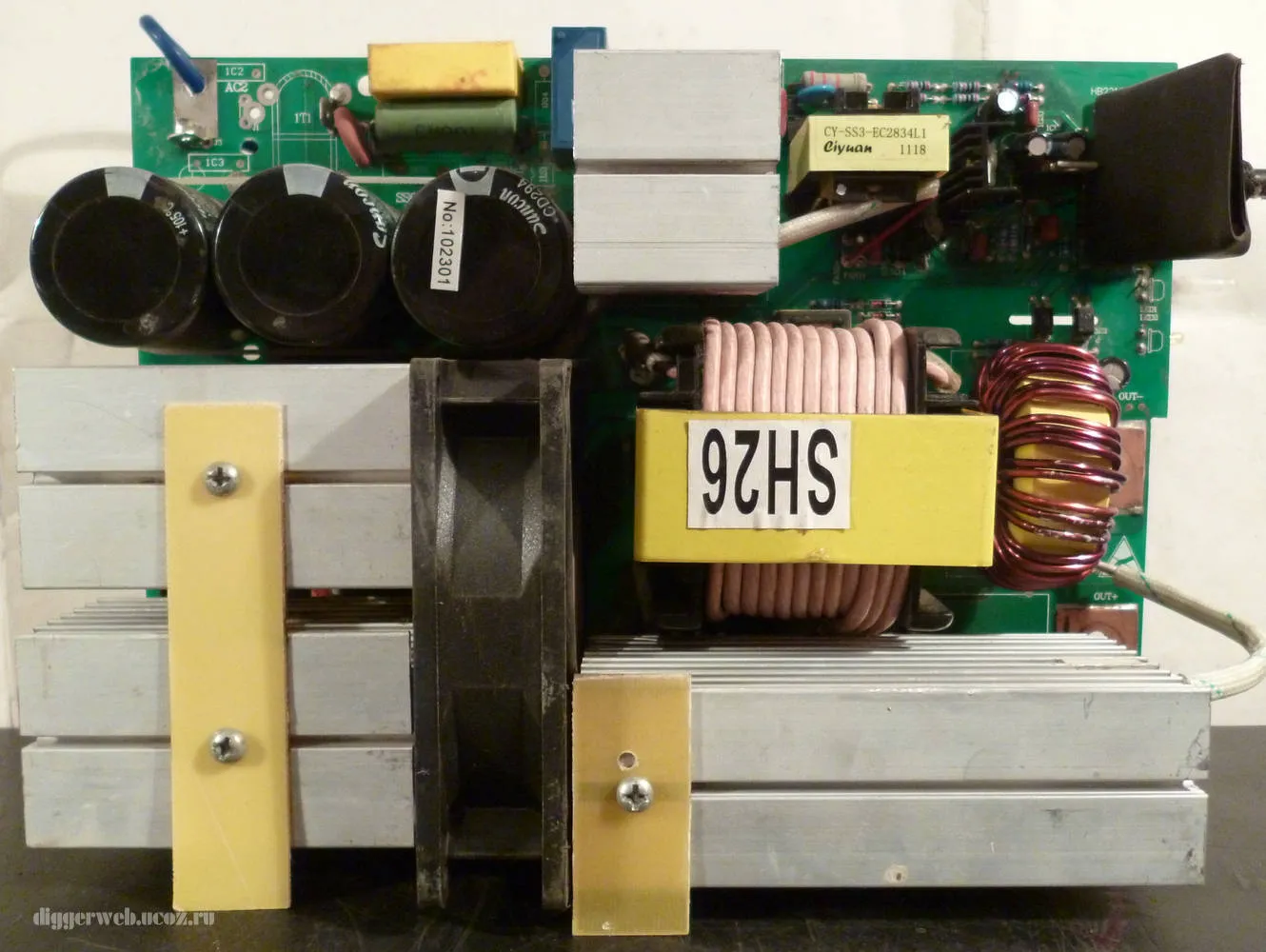

Ремонт платы управления Ресанта серии SH На передней панели, попавшего в ремонт, сварочного инвертора Ресанта 220 ярко горел желтый светодиод, сОн излучал угрожающее сияние, предупреждая бедолагу, владеющего аппаратом, о том, что он полностью не готов к сварочным работам. По всем видимым признакам устройство находилось в закрытом состоянии, и оно не намеревалось выходить из него без внешней помощи. Выполнять свои прямые обязанности этот инвертор не желал.
Для начала измерим режим работы платы управления.

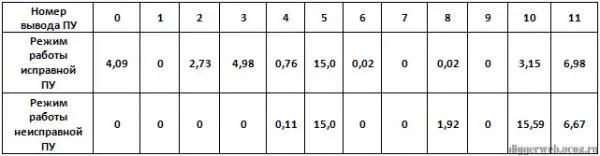

Таблица 1 Режим работы платы управления инвертора Ресанта серии SH. Получив данные измерений и сравнив с инструкцией по ремонту сварочных инверторов Ресанта серии SH, приходим к выводу, что дефект в самой ПУ. Управляющие импульсы на 2 ноге ПУ отсутствовали. Выпаиваем ее. Как и чем выпаять ПУ можно посмотреть на видео здесь: Светящийся паяльник. Вот так она выглядит.
Для удобства работы и проведения измерений запаиваем ее с обратной стороны основной платы инвертора и попробуем включить аппарат.
Ничего не изменилось, аппарат как и прежде в защите, напряжения на выходе нет. Снимаем режим работы микросхемы UC3845B.

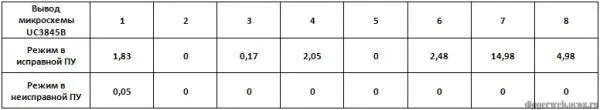

Таблица 2 Режим работы микросхемы UC3845B платы управления инвертора Ресанта серии SH. Даташит на микросхему UC3845B. Судя по измерениям питание на 7 ногу ШИМ не подается. Теперь измерим режим работы микросхемы LM324N.

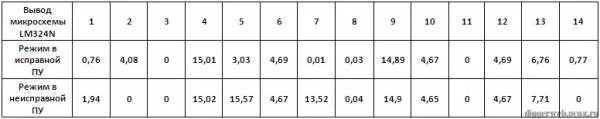

Таблица 3 Режим работы микросхемы LM324N платы управления инвертора Ресанта серии SH. Даташит на микросхему LM324N. Собрав всю информацию можно переходить к проверке деталей и в первую очередь нужно проверить цепочку которая идет к 7 ноге UC3845B это + питания микросхемы. Проверка деталей выявила следующее — резистор R4 номиналом 4.7 кОм был в обрыве, в результате не срабатывал ключ на транзисторе Q01 и питание на ШИМ контроллер UC3845B не подавалось.
Заменим резистор, пока на скорую руку, и пробуем включить аппарат. Теперь все работает правильно, на 2 ноге ПУ появились управляющие импульсы.
Инвертор вышел из защиты и на выходе установилось нормальное рабочее напряжение.
Запаиваем резистор R4 на его законное место.
Плату управления впаиваем как положено, и собираем аппарат. Теперь он полностью готов выполнять свои прямые обязанности — варить всегда, варить везде… ну и т.д. и т.п. Скачать схему сварочного инвертора Ресанта САИ 220 серия SH ТГР. Внимание! Ремонт сварочных инверторов Ресанта и других производителей.
Расскажите пользователям соцсетей, как работает этот сварочный инвертор. Отзывы о нем оставленные вами в комментариях помогут другим при покупке аппарата. |
Ещё по теме:
Категория: Статьи о ремонте | Добавил: diggerweb (10.08.2014) |
20
|
1. kirdum (19.11.2014 15:17) Ресанта 220, проблема в следующем, включается, горит зеленый светодиод, а вентиляторы не крутят, их как заклинивает рукой не провернуть… А при выключении мигают светодиоды, вентиляторы крутят пока не разрядятся конденсатор..??? 2. diggerweb (19.11.2014 22:31) 1 Отпаиваем вентиляторы и проверяем их от внешнего источника питания (любой блок питания на 12 вольт). 3. diggerweb (11.05.2015 11:14) Если зеленый светодиод не горит значит инвертор не включается. Проверяйте блок питания. 4. Arskilshat (25.08.2015 22:01) У меня Ресанта 220, после сварки одной или двух швов длиной около 5-7 см (электродом диаметром 3 мм.) срабатывает защита — загорается жёлтый светодиод и аппарат перестаёт варить, а жёлтый светодиод долго не отключается (по несколько часов может гореть). Пробовал включить на следующий день -работает! Но опять хватает на пару небольших швов и так каждый раз. В чём причина??? 6. Black666Metalist (25.02.2016 17:48) Здравствуйте, помогите с ремонтом, у меня ремонта 190 плата she все также как на вашей, горит перегрузка, при диагностике пу выяснил нет генерации на 3845 питание есть но нет 2.5в на 6 ноге, на лм324 1 и 2 нога норм а остальные как в неисправный плата в вашей таблице 7. apopovv (24.05.2017 19:05) Спам Такой же аппарат. Вынес все мозги мне и клиенту. Был виновен стабилитрон D3 в цепи базы транзистора Q1, который запитывает ШИМ 3845. При этом отработал пару лет… 8. ksen2007 (15.09.2017 01:47) Спам Подскажите, почему по схеме 4 вывод платы управления и 1 вывод микросхемы 3845 — это один и тот-же вывод, но по таблицам у Вас разные значения напряжения? у меня например они одниковы… Может какая-то ошибка? 9. fius (30.11.2017 09:33) Спам Добрый день. Проблема в следующем напрежение на выходе 42 вольта максимальный ток что выдает 15 ампер .На плате управления на первой ноге отсутствует 4.09 соответственно на LM324N на второй ноге нет напряжения в 4.08 вольта. была заменена LM324N результат тот же. По обвязке платы управления от первой ноги идет на tl431 заменил на исправную толку нет. также на четвертой ноге присутствует повышенное напряжение в 1.8 вольта вместо 0.76. Что можите посоветовать 10. diggerweb (30.11.2017 11:01) Цитата Что можите посоветовать В двух словах ничего. В комментариях такие темы обсуждать сложно. Или на форуме тему создайте или через контакты мне напишите. 11. vanjok26 (22.07.2019 23:24) Спам Здравствуйте. Прошу помощи. При проверке платы управления на макетке по вашей схеме — плата не запускается пока вывод Т4 IN не посажен на землю. При закорачивании его генерация появляется. Шим рабочий, лм324 тоже в порядке. В чем может быть причина. P.S. Опыта пока маловато. 12. oworelo (15.08.2020 12:00) Спам Доброго дня! Помогите отремонтировать ресанту190а. При включении в сеть качели, желтая загорается питание на выходе сварки «0» тухнет- напряжение «65в» и так посекундно.D012 проверил, как часы 18в отсечка, резистор R03 =10.1k. Впаял вместо lm317 l7812, напряжение на входе 21.2в и 12.1в на выходе. Но ничего не изменилось,но! Когда подал питание 12в с блока питания, сработало реле и загорелась зеленая лампа запустился кулер, желтая не моргала. 14. Atlas (27.10.2020 11:23) Спам Управляющие импульсы на 2 ноге ПУ отсутствовали.Может 3 ноге? 15. diggerweb (27.10.2020 12:37) Atlas Цитата Управляющие импульсы на 2 ноге ПУ отсутствовали.Может 3 ноге? На второй, это SH а не GP. 16. Atlas (27.10.2020 12:47) Спам 12 ножек на плате упр.У меня с 6 ноги микр.шим идет на 3 ногу в плате управления 17. diggerweb (27.10.2020 12:53) А проводочек который на фотке слева висит у вас ногой выведен? В этом аппарате 11 ножек и отдельный проводочек. 18. Atlas (27.10.2020 13:23) Спам Все верно Вы правы не разглядел извиняюсь 19. bobkoff2010 (26.08.2021 09:34) Спам Здравствуйте. РЕСАНТА 250А SH72 нет регулировки. Включается, на выходе 60 в при повороте ручки регулятора ни каких изменений на выходе, на разъёме ПУ 9 ноге меняется от 0 до 2.9 в. Замеры на разъёме ПУ совпадают с вашими кроме 4 ножки. На ней 1.8 в. На ПУ обе микросхемы менял три раза, брал в разных местах, какой то левак с ними вообще горит жолтый индикатор. Мелочёвку на ПУ проверил только не выпаивая, вроде как норм. Что по советуете? У вас тут уже спрашивали про 4 ногу тоже как у меня завышено, только у меня на 0 ножке есть 4 в. Разобрались? Может у меня что то похожее сломалось. 20. diggerweb (26.08.2021 10:14) Где то SH74 валялась полуразобранная, но БП и ПУ вроде работали. Попробую в выходные найти и померить что там на ножках и на 4-ой тоже. |
