Таблица коэффициентов теплопроводности материалов и соответствующие формулы

Термин «теплопроводность» описывает способность материалов передавать тепловую энергию от областей более нагретых к менее нагретым. Этот процесс основан на перемещении молекул и частиц внутри вещества. Если рассматривать эту характеристику с точки зрения формулы, то важным элементом будет коэффициент теплопроводности.

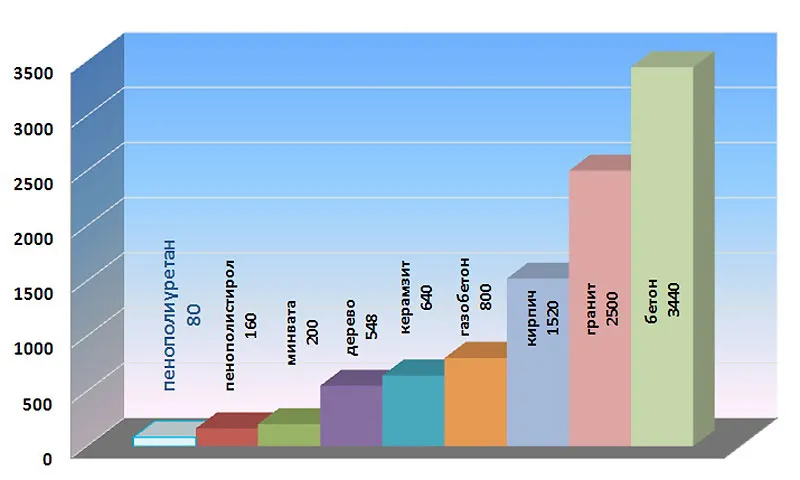

Эквивалентная теплопроводимость строительных материалов и утеплителей

Физически теплопроводность материалов равняется количеству тепла, которое перетекает через однородный предмет установленных габаритов и площади за определенный временной отрезок при установленной температурной разнице (1 К). В системе СИ единичный показатель, который имеет коэффициент теплопроводности, принято измерять в Вт/(м•К).

1. Как рассчитать теплопроводность по закону Фурье
2. Электропроводность и коэффициент теплопередачи
3. Коэффициент теплопроводности газовой среды
4. Теплопроводимость в газовой разреженной среде

Как рассчитать теплопроводность по закону Фурье

В заданном тепловом режиме плотность потока при передаче тепла прямо пропорциональна вектору максимального увеличения температуры, параметры которой изменяются от одного участка к другим, и по модулю с одинаковой скоростью увеличения температуры по направлению вектора:

q → = − ϰ х grad х (T), где:

• q → – направление плотности предмета, передающего тепло, или объем теплового потока, который протекает по участку за заданную временную единицу через определенную площадь, перпендикулярный всем осям;
• ϰ – удельный коэффициент теплопроводности материала;
• T – температура материала.

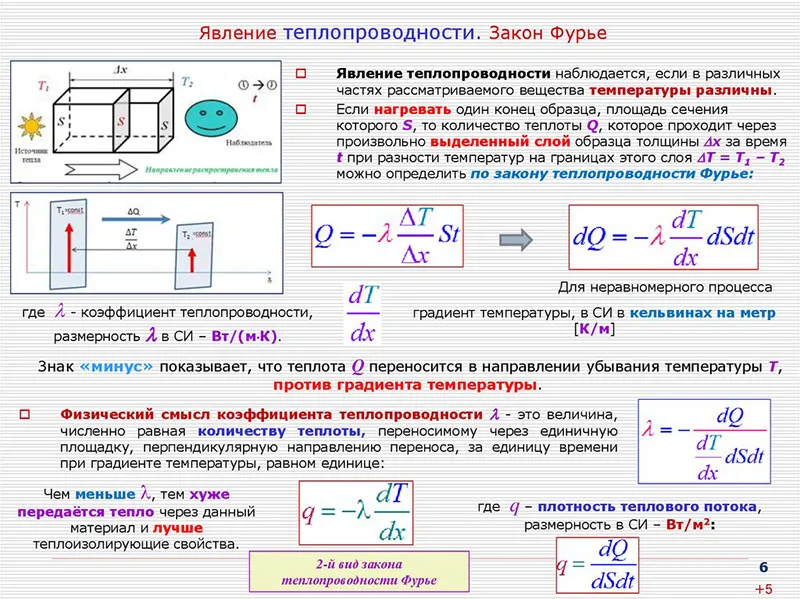

Перенос тепла в неравновесной термодинамической системе

Знак «-» в формуле перед «ϰ» указывает, что тепло движется в противоположном направлении от вектора grad х (T)/ – в направлении уменьшения температуры предмета. Эта формула отражает закон Фурье. В интегральном выражении коэффициент теплопередачи согласно закону Фурье будет выглядеть как формула:

• P = − ϰ х S х ΔT / l, выражается в (Вт/(м•К) х (м2•К) / м = Вт/(м•К) х (м•К) = Вт), где:
• P ­– общая мощность потерь теплоотдачи;
• S – сечение предмета;
• ΔT – разница температуры по стыкам сторон предмета;
• l – расстояние между стыками сторон предмета – длина фигуры.

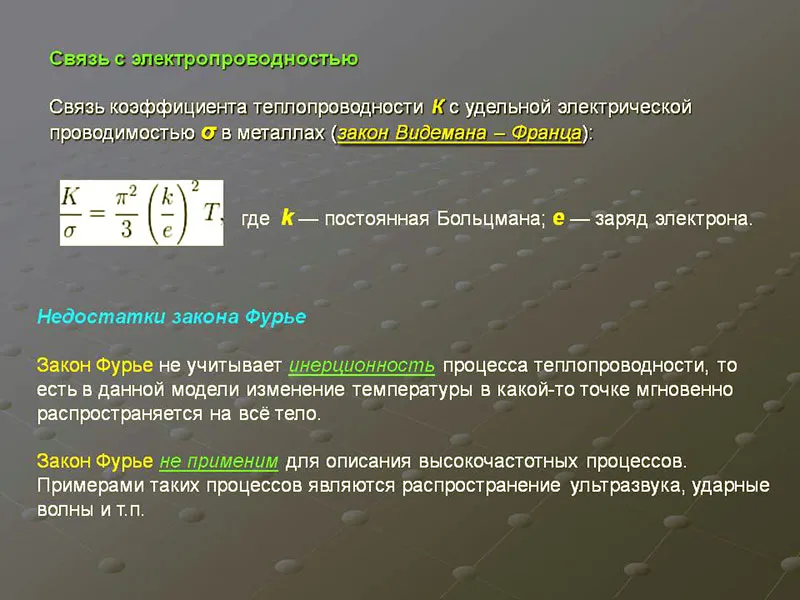

Связь коэффициента теплопроводимости с электропроводностью материалов

Электропроводность и коэффициент теплопередачи

Собственно, коэффициент теплопроводности металлов «ϰ» связан с их удельной электропроводимостью «σ» согласно закону Видемана-Франца, в соответствии с которым коэффициент теплопроводности металлов зависит от удельной электропроводимости прямо пропорционально температуре:

Κ / σ = π2 / 3 х (К / e)2 х T, где:

• К – постоянный коэффициент Больцмана, устанавливающий закономерность между тепловой энергией тела и его температурой;
• e – заряд электрона;
• T – термодинамическая температура предмета.

Коэффициент теплопроводности газовой среды

В газовой среде коэффициент теплопроводности воздуха может рассчитываться по приблизительной формуле:

ϰ ~ 1/3 х p х cv х Λλ х v–, где:

• pv – плотность газовой среды;
• cv – удельная емкость тепловой энергии при одном и том же объеме тела;
• Λλ – расстояние свободного перемещения молекул в газовой среде;
• v– – скорость передачи тепла.

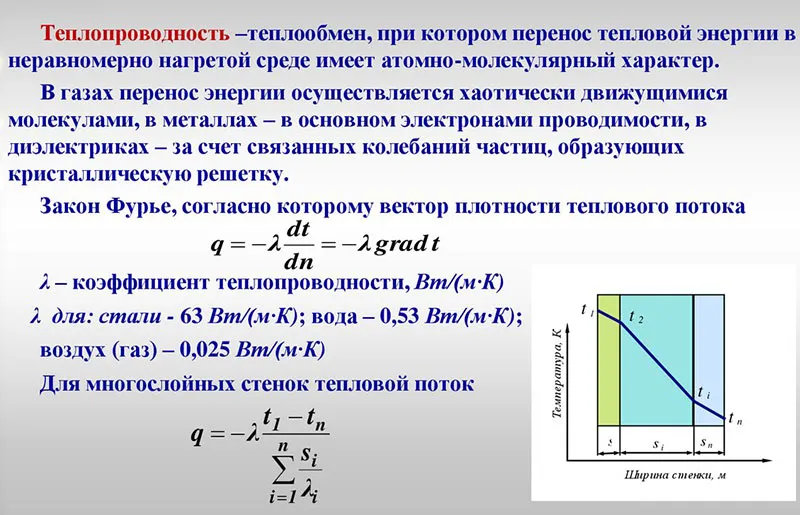

Что такое теплопроводимость

Или:

ϰ = I x К / 3 x π3/3 x d2 √ RT / μ, где:

• i – результат суммирования уровней свободы прямого движения и вращения молекул в газовой среде (для 2-атомных газов i=5, для 1-атомных i=3;
• К – коэффициент Больцмана;
• μ – отношение массы газа к количеству молей газа;
• T – термодинамическая температура;
• d – ⌀ молекул газа;
• R – универсальный коэффициент для газовой среды.

Согласно формуле минимальная теплопроводность материалов существует у тяжелых инертных газов, максимально эффективная теплопроводность строительных материалов – у легких.

Теплопроводимость в газовой разреженной среде

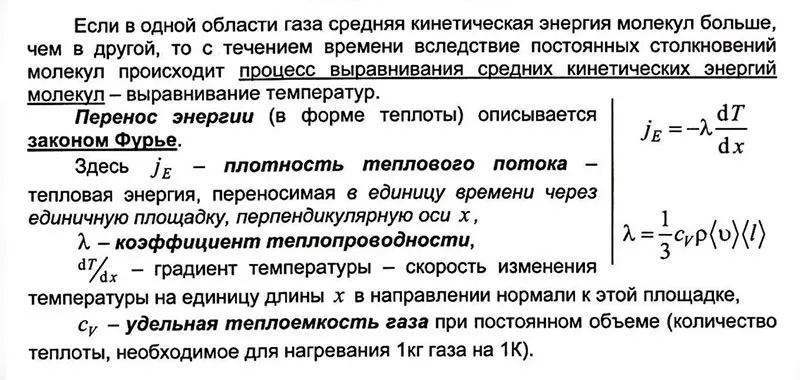

Газовая среда и теплопроводность

Результат по выкладкам выше, по которым делают расчет теплопроводности для газовой среды, от давления не зависит. Но в очень разреженной газовой среде расстояние свободного перемещения молекул зависит не от столкновений частиц, а от препятствий в виде стен резервуара. При этом ограничение перемещения молекул в соответствующих единицах измерения называют высоковакуумной средой, при которой степень теплообмена уменьшается в зависимости от плотности материала и прямо пропорциональна значению давления в резервуаре:

ϰ ~ 1/3 х p х cv х l х v–, где:

i – объем резервуара;

Р – уровень давления в резервуаре.

Согласно этой формуле теплопроводность в вакуумной среде стремится к нулевой отметке при глубоком вакууме. Это объясняется тем, что в вакууме частицы, которые передают тепловую энергию, имеют низкую плотность на единицу площади. Но тепловая энергия в вакуумной среде перетекает посредством излучения. В качестве примера можно привести обычный термос, в котором для уменьшения потерь тепловой энергии стенки должны быть двойными и посеребренными, без воздуха между ними.

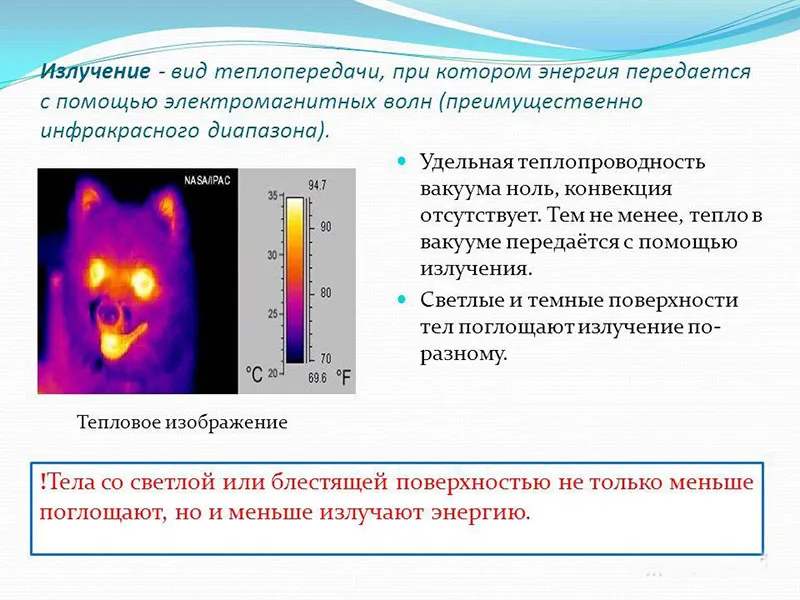

Что такое тепловое излучение

При применении закона Фурье не принимают во внимание инерционность перетекания тепловой энергии, а это значит, что имеется в виду мгновенная передача тепла из любой точки на любое расстояние. Поэтому формулу нельзя использовать для расчетов передачи тепла при протекании процессов, имеющих высокую частоту повторения. Это ультразвуковое излучение, передача тепловой энергии волнами ударного или импульсного типа и т.д. Существует решение по закону Фурье с релаксационным членом:

τ х ∂q / ∂t = − (q + ϰ х ∇T) .

Если ре­лак­са­ция τ мгновенная, то формула превращается в закон Фурье.

Ориентировочная таблица теплопроводности материалов:

Приведенная таблица теплопроводности учитывает теплопередачу посредством теплового излучения и теплообмена частиц. Так как вакуум не передает тепло, то оно перетекает при помощи солнечного излучения или другого типа генерации тепла.  В газовой или жидкой среде слои с разной температурой смешиваются искусственно или естественным способом.

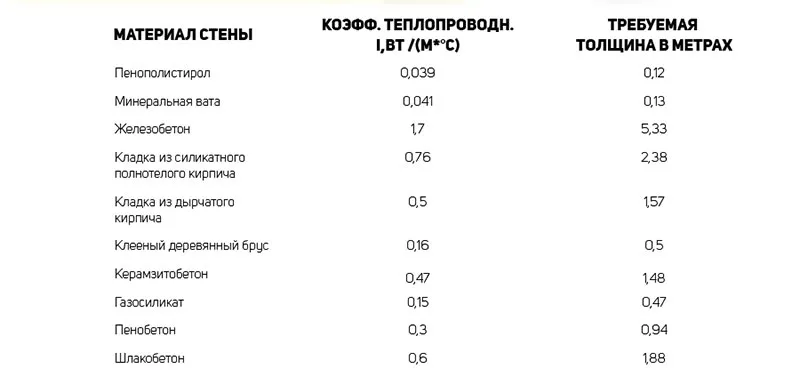

Таблица теплопроводимости стройматериалов

Проводя расчет теплопроводности стены, необходимо принимать во внимание, что теплопередача сквозь стеновые поверхности меняется от того, что температура в здании и на улице всегда разная, и зависит от площади всех поверхностей дома и от теплопроводности стройматериалов.

Чтобы количественно оценить теплопроводность, ввели такое значение, как коэффициент теплопроводности материалов. Он показывает, как тот или иной материал способен передавать тепло. Чем выше это значение, например, коэффициент теплопроводности стали, тем эффективнее сталь будет проводить тепло.

• При утеплении дома из древесины рекомендуется выбирать стройматериалы с низким коэффициентом.
• Если стена кирпичная, то при значении коэффициента 0,67 Вт/(м2•К) и толщине стены 1 м при ее площади 1 м2 при разнице наружной и внутридомовой температуры 10С кирпич будет пропускать 0,67 Вт энергии. При разнице температур 100С кирпич будет пропускать 6,7 Вт и т.д.

Стандартное значение коэффициента теплопроводимости теплоизоляции и других строительных материалов верно для толщины стены 1 м. Чтобы провести расчет теплопроводности поверхности другой толщины, следует коэффициент поделить на выбранное значение толщины стены (метры).

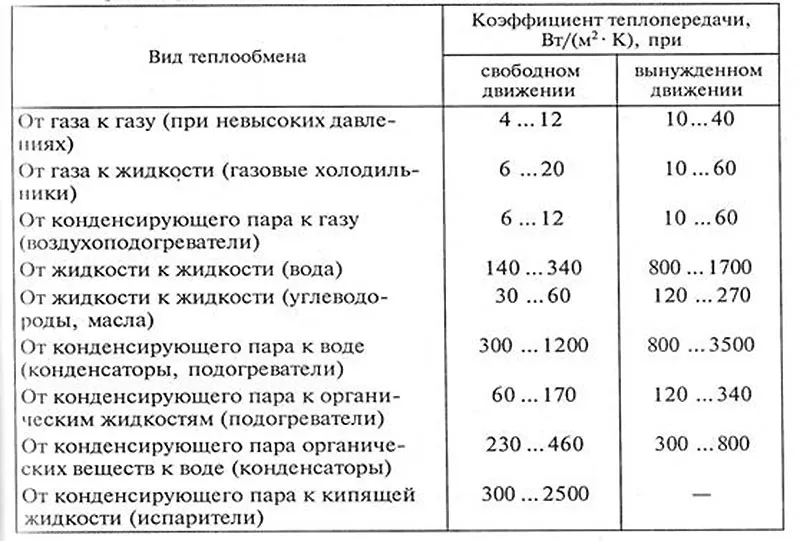

Ориентировочные показатели коэффициентов теплопроводимости

В СНиП и при проведении расчетов фигурирует термин «тепловое сопротивление материала», он означает обратную теплопроводность. То есть при теплопроводности листа пенопласта 10 см и его теплопроводности 0,35 Вт/(м2•К) тепловое сопротивление листа – 1 / 0,35 Вт/(м2•К) = 2,85 (м2•К)/Вт.

Ниже – таблица теплопроводности для востребованных строительных материалов и теплоизоляторов:

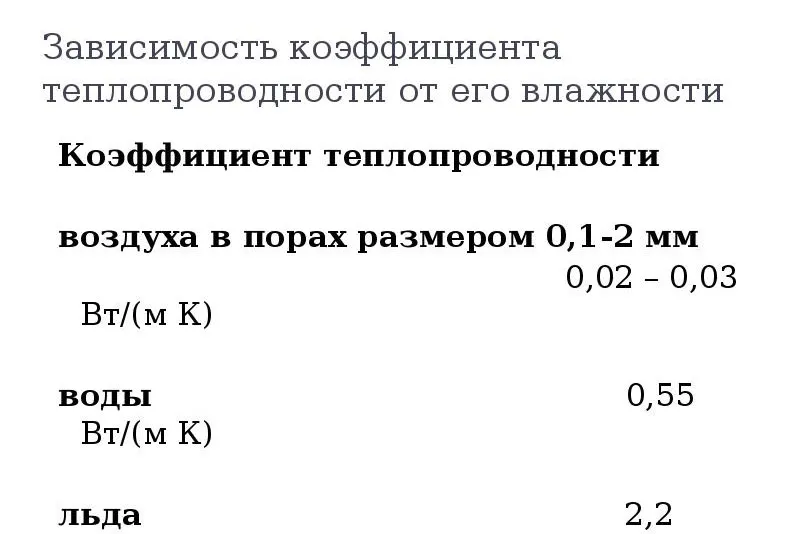

Влажность и теплопроводимость – зависимость

Кроме того, необходимо учитывать теплопроводность утеплителей из-за их струйных тепловых потоков. В плотной среде возможно «переливание» квазичастиц из одного нагретого стройматериала в другой, более холодный или более теплый, через поры субмикронных размеров, что помогает распространять звук и тепло, даже если в этих порах  будет абсолютный вакуум.

Как считать коэффициент теплопроводности?

Коэффициент теплопроводности (λ) — это величина, которая характеризует способность материала проводить тепло. Он измеряется в Вт/(м·К) и определяет количество тепла, которое проходит через единицу материала толщиной в 1 метр при разности температур 1 К между его поверхностями.

Для расчета коэффициента теплопроводности материала необходимо знать его плотность (ρ), теплоемкость (с) и теплопроводность (k). Обычно эту величину можно найти в технических характеристиках материала.

Формула для расчета коэффициента теплопроводности выглядит следующим образом:

λ = k / (ρ × c)

где:
λ — коэффициент теплопроводности
k — коэффициент теплопроводности материала
ρ — плотность материала
с — теплоемкость материала

Для расчета коэффициента теплопроводности материала необходимо подставить значения плотности (ρ) и теплоемкости (с), а также коэффициента теплопроводности (k), которые указаны в технических характеристиках материала, в формулу выше.

Важно учитывать, что коэффициент теплопроводности зависит от температуры, влажности и других факторов, поэтому его значение может варьироваться в разных условиях.
