Таблицы для выбора сечения проводов в низковольтных цепях освещения
«Таблица сечения проводов»: Как представлено в статье, которая посвящена анализу потерь мощности в 12-вольтовых сетях освещения, необходимо учитывать общую мощность ламп, подключаемых к трансформатору, и длину проводов при выборе сечения проводов.
Подход к определению сечения проводов зависит от того, какой источник используется для питания цепи: электронный или индукционный. Допустимая длина проводов во вторичной цепи электронных блоков питания, как правило, не может превышать 2 метров (в очень редких случаях для трансформаторов большой мощности допускается длина до 3 метров). В этом случае следует использовать провод с сечением указанным в документации на трансформатор. Если такие данные отсутствуют можно ориентировочно воспользоваться данными из таблицы:

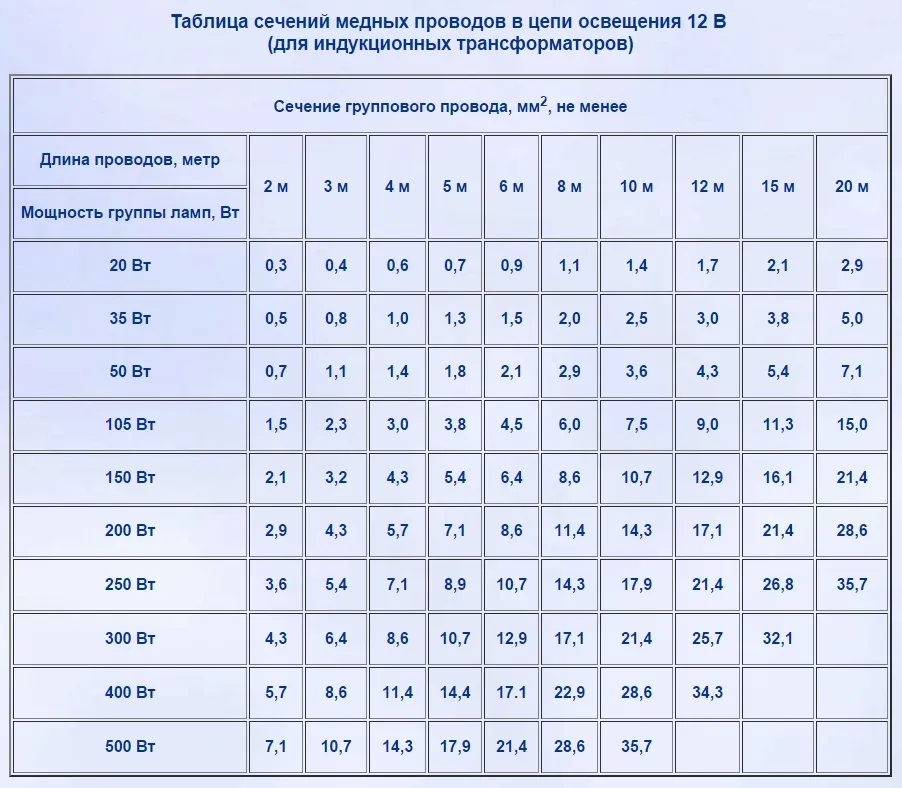

При использовании индукционных трансформаторов длина провода во вторичной цепи ограничена только падением напряжения на проводах и, следовательно, может быть значительно большей, чем у электронных (импульсных) блоков питания, при условии компенсации за счет увеличения сечения провода. Ниже приведена таблица для выбора сечения проводов в зависимости от суммарной мощности ламп, подключаемых ко вторичной обмотке индукционного трансформатора и длины этих проводов. Следует иметь в виду, что лампы могут быть разделены на группы, подключаемые каждая своим проводом, в этом случае сечение группового провода определяется по таблице для каждой группы отдельно. В пределе возможно подключение каждой лампы своим проводом.
При необходимости Вы можете задать вопрос по теме этой статьи здесь.
Зависимость максимальной силы тока от сечения и температуры окружающей среды, Ампер

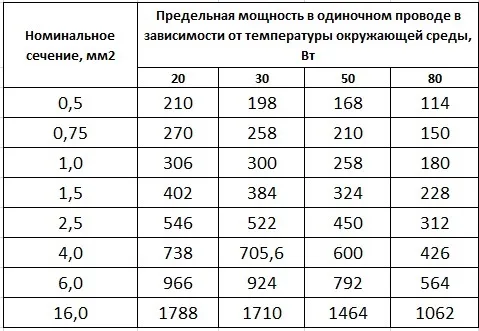

Пересчет вышеприведенной таблицы для зависимости предельной мощности от сечения и температуры окружающей среды, Ватт (для 12 вольт)
Как правильно рассчитать сечение провода?
Рассчет сечения провода важен для обеспечения безопасности и эффективности электрических систем. Сечение провода должно быть достаточным для передачи требуемого тока без перегрузок и перегрева. Для рассчета сечения провода следуйте этим шагам:
-
Определите максимальный ток: Узнайте максимальный ток, который будет протекать через провод в данной электрической цепи. Это может быть указано в спецификациях устройств или схеме электрической сети.
-
Выберите материал провода: Различные материалы проводников (медь, алюминий и т.д.) имеют разные характеристики сопротивления. Медь обычно является более эффективным проводником, чем алюминий.
-
Используйте таблицы сечений проводов: В национальных или местных нормативных документах обычно содержатся таблицы, которые определяют допустимые сечения проводов для определенных токов и условий. Такие таблицы предоставляют рекомендации и ограничения по сечению проводов.
-
Рассчитайте сечение провода: Используя таблицы и учитывая максимальный ток, найдите подходящее сечение провода. Убедитесь, что выбранное сечение соответствует или превышает требования.
-
Учтите длину провода и падение напряжения: Если длина провода значительна, падение напряжения может быть значимым. Рассмотрите возможность увеличения сечения провода для уменьшения падения напряжения.
-
Проверьте местные нормативы: В некоторых регионах могут действовать специфические нормативы и требования для расчета сечения проводов. Обязательно ознакомьтесь с местными нормами.
-
Консультация с профессионалами: Если вы не уверены в своих способностях или у вас есть сложные условия, лучше проконсультироваться с электриком или инженером, чтобы убедиться в правильности расчетов.
Не забывайте, что правильный выбор сечения провода важен для предотвращения перегрузок, повышения эффективности электросети и обеспечения безопасности.
