Степень защиты корпуса

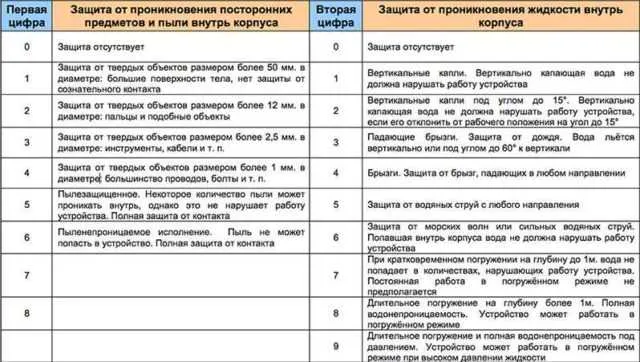

Индикатор степени защиты корпуса указан в характеристиках изделия и обозначается аббревиатурой IP, за которой следуют две цифры. Первая цифра отражает уровень защиты устройства от пыли и посторонних предметов. Если это актуально, то в новом тексте мы рассмотрим вопрос «автоматические выключатели для защиты по сечению кабеля».
IP степени защиты и их расшифровка
Если электрический щиток установлен в квартире, в сухом помещении, достаточно степени защиты IP20. На лестничных площадках желательна уже более высокая степень защиты. Хотя бы IP32. Если автомат устанавливается на улице, стоит ставить не менее IP55.
Как рассчитать по току
В представленных выше таблицах приведены показатели соотношения сечение – ток, в зависимости от его мощности и силы. Сила тока, проходящего по проводнику, не является постоянной величиной, и может изменяться в зависимости от следующих показателей:
- Длина провода.
- Размера сечения.
- Показатель удельного сопротивления материала, из которого он сделан.
- Температура проводника. С нагревом проводки сила тока падает.
В таблицах ниже приведены соотношения «сила тока – сечение провода» для различных вариантов прокладки. Основные цифры отдельно указаны для медных и алюминиевых проводов.
| Сечение провода (кв. мм) | Показатель силы тока для алюминиевых проводов | ||||
| Открыто проложенных | Проложенных в защитной трубе | ||||
| Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
| 2 | 21 | 19 | 18 | 15 | 17 |
| 2,5 | 24 | 20 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 |
| 4 | 32 | 28 | 28 | 23 | 25 |
| 5 | 36 | 32 | 30 | 27 | 28 |
| 6 | 39 | 36 | 32 | 30 | 31 |
| 8 | 46 | 43 | 40 | 37 | 38 |
| 10 | 60 | 50 | 47 | 39 | 42 |
| 16 | 75 | 60 | 60 | 55 | 60 |
| 25 | 105 | 85 | 80 | 70 | 75 |
| 35 | 130 | 100 | 95 | 85 | 95 |
| 50 | 165 | 140 | 130 | 120 | 125 |
| 70 | 210 | 175 | 165 | 140 | 150 |
| 95 | 255 | 215 | 200 | 175 | 190 |
| 120 | 295 | 245 | 220 | 200 | 230 |
| 150 | 340 | 275 | 255 | – | – |
| 185 | 390 | – | – | – | – |
| 240 | 465 | – | – | – | – |
| 300 | 535 | – | – | – | – |
| 400 | 645 | – | – | – | – |
| Сечение провода (кв. мм) | Показатель силы тока для медных проводов | ||||
| Открыто проложенных | Проложенных в защитной трубе | ||||
| Два одножильных | Три одножильных | Четыре одножильных | Один двухжильный | ||
| 0,5 | 21 | – | – | – | – |
| 0,75 | 24 | 20 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 |
| 4 | 32 | 28 | 28 | 23 | 25 |
| 5 | 36 | 32 | 30 | 27 | 28 |
| 6 | 39 | 36 | 32 | 30 | 31 |
| 8 | 46 | 43 | 40 | 37 | 38 |
| 10 | 60 | 50 | 47 | 39 | 42 |
| 16 | 75 | 60 | 60 | 55 | 60 |
| 25 | 105 | 85 | 80 | 70 | 75 |
| 35 | 130 | 100 | 95 | 85 | 95 |
| 50 | 165 | 140 | 130 | 120 | 125 |
| 70 | 210 | 175 | 165 | 140 | 150 |
| 95 | 255 | 215 | 200 | 175 | 190 |
| 120 | 295 | 245 | 220 | 200 | 230 |
| 150 | 340 | 275 | 255 | – | – |
| 185 | 390 | – | – | – | – |
| 240 | 465 | – | – | – | – |
| 300 | 535 | – | – | – | – |
| 400 | 645 | – | – | – | – |
Номиналы автоматов по току таблица
Необходимость выбора автоматических выключателей возникает во время проектирования электрических сетей в новых домах, а также при подключении приборов и оборудования с более высокой мощностью. Таким образом, в процессе дальнейшей эксплуатации обеспечивается надежная электрическая безопасность объектов.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением .

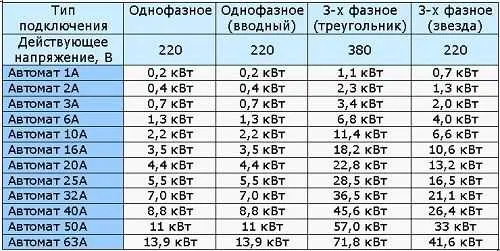

Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации. Расчет автомата по мощности тока осуществляется в основном для электроустановок – электродвигателей, трансформаторов и других устройств, имеющих реактивную нагрузку.
Принцип работы защитного автомата

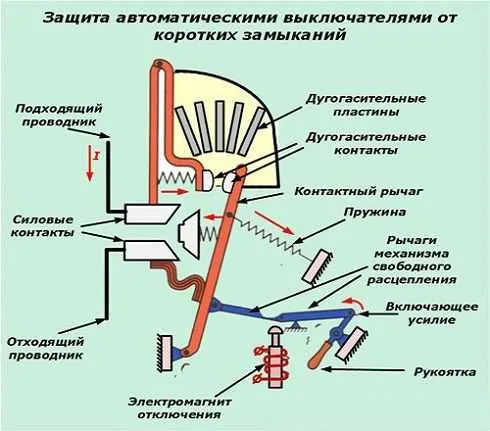

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.
При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

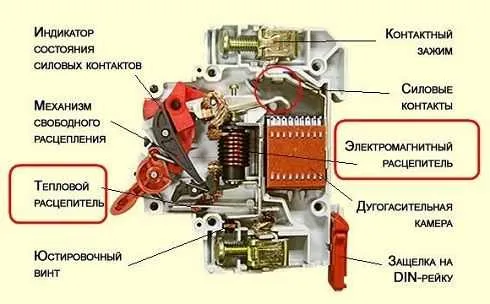

Основными рабочими элементами автоматов являются расцепители. непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:
- Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
- Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.
В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.
Принцип работы защитного автомата
Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.
При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.
Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:
- Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
- Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.
В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.
No tags for this post.
Как выбрать номинал автомата по сечению кабеля?
Выбор номинала автомата (автоматического выключателя) в зависимости от сечения кабеля и нагрузки — это важный этап проектирования и обеспечения безопасности электрической системы. Ниже представлены общие шаги, которые помогут вам выбрать правильный номинал автомата:
-
Определите номинальный ток нагрузки: Сначала определите общий номинальный ток всех устройств и оборудования, которые будут подключены к этому кабелю. Это включает в себя освещение, розетки, электроприборы и т.д. Необходимо учесть потребляемую мощность каждого устройства.
-
Рассчитайте ток нагрузки: Рассчитайте максимальный ток, который может потреблять нагрузка. Обычно это делается путем суммирования номинальных токов всех устройств, подключенных к данному кабелю. Необходимо также учесть возможные пики потребления при старте некоторых устройств.
-
Выберите коэффициент использования: Учитывая реальное использование нагрузки (например, нагрузку, которая не будет работать постоянно на полной мощности), выберите коэффициент использования. Это значение можно обычно найти в стандартах или рекомендациях.
-
Выберите автомат с соответствующим номиналом: На основе рассчитанного тока нагрузки и выбранного коэффициента использования выберите автомат с наиболее близким или немного выше номинальным током.
-
Убедитесь в совместимости с кабелем: Убедитесь, что выбранный автомат совместим с сечением и типом кабеля, который вы используете. Кабель должен выдерживать рассчитанный ток и иметь соответствующее сечение для безопасной работы.
-
Проконсультируйтесь с профессионалами: Если вы не уверены в своих расчетах или выборе автомата, рекомендуется проконсультироваться с электриком или инженером, имеющим опыт в проектировании электрических систем.
Важно соблюдать стандарты и нормы электробезопасности при выборе и установке автомата. Неправильный выбор автомата может привести к перегрузке, перегреву и возникновению пожара.
