Плюсы и минусы мангала из газового баллона
Основные плюсы, на которые ориентируются мастера, решившие сделать подобную конструкцию:
- невысокая стоимость при достойном качестве материала;
- возможность одновременного приготовления большого количества продуктов;
- разнообразие способов готовки;
- долговечность.
Минусы:
необходима осторожность при изготовлении шашлычницы;
значительный объем работ;
громоздкость и большой вес конструкции,что затрудняет перемещение;
неравномерность прожарки продуктов;
значительный расход угля;
не слишком привлекательный внешний вид после нескольких использований.
Несмотря на недостатки, преимущества всё же перевешивают, как показывает появление новых разновидностей мангалов, изготовленных из газовых баллонов, на территории страны. Существует несколько вариантов построения подобных печей.
Печь-ракета своими руками из кислородного баллона
- Шаг первый: резка баллона
- Шаг второй: загрузочная камера
- Шаг третий: загрузочное отверстие
- Шаг четвертый: зольник
- Шаг пятый: вихревой поток
- Шаг шестой: сварочные работы
- Шаг седьмой: теплоизоляция
- Шаг восьмой: система догорания газов
- Шаг девятый: крышка
- Шаг десятый: опора
Для изготовления мастер-самодельщик использовал следующие
Инструменты и материалы:
- Кислородный баллон;
- Картон;
- Маркер;
- Изолента;
- УШМ;
- Магнитный угольник;
- Сварочный аппарат;
- Профильная труба;
- Ленточная пила по металлу;
- Швеллер;
- Рулетка;
- Металлическая щетка;
- Молоток;
- Струбцина;
- Металлическая емкость;
- Плоскогубцы;
- Болт;
- Две втулки;
- Перлит;
Шаг первый: резка баллона
Для правильного функционирования печь, ее вертикальная часть должна быть в 2,5 раза длиннее топливной камеры. С учетом этого мастер и делает разметку баллона. Для ровного реза оборачивает вокруг баллона кусок картона, совмещает край и очерчивает маркером. При разметке таким способом объемных деталей можно быть уверенным, что место среза будет ровным.
Дальше мастер отрезает баллон по разметке.
Шаг второй: загрузочная камера
Теперь нужно правильно отрезать край загрузочной камеры. Из бумаги мастер изготавливает шаблон. Переносит шаблон на заготовку.
Отрезает по разметке.
Шаг третий: загрузочное отверстие
С помощью магнитного угольника закрепляет загрузочную камеру на заготовке. Обводит ее по контуру изнутри и снаружи.
Вырезает отверстие.
Проверяет сопрягаемость, при необходимости подгоняет.
Шаг четвертый: зольник
Зольник обеспечивает доступ к камере сгорания, также с его помощью можно контролировать тягу. Зольник мастер изготовил из профильной трубы 100*100 мм. Отрезал нужный размер.
Подогнал по радиусу трубы.
В трубе вырезал отверстие.
Шаг пятый: вихревой поток
Для обеспечения большей тяги мастер делает приточную вентиляцию. Труба будет затягивать воздух и он пройдя по изогнутой трубе будет усиливать тягу.
Обрезает полочки швеллера.
Делает насечку.
Изгибает край заготовки вокруг трубы.
Шаг шестой: сварочные работы
Все детали подготовлены и можно приступать к сварочным работам.
Приваривает загрузочную камеру.
Прихватывает зольник.
Теперь нужно измерять где вырезать отверстие для приточной вентиляции. Мастер прикладывает заготовку к зольнику и обводит место прилежания изогнутой части.
Вырезает отверстие.
Приваривает заготовку, обваривает зольник.
Шаг седьмой: теплоизоляция
Для теплоизоляции верхней части стояка мастер использует бочонок. Вырезает в нем отверстие. Делает «лепестки».
Одевает бочонок на трубу.
В дальнейшем мастер заполнил внутренне пространство перлитом.
Шаг восьмой: система догорания газов
Для улучшения КПД мастер делает систему дожигания газов. Воздух подымаясь по камере будет попадать в верхнюю часть печи и смешиваться с газом. Из-за притока кислорода газ будет дожигаться.
Из швеллера изготавливает короб.
Намечает на корпусе печи место для отверстия.
Вырезает ряд отверстий и наваривает на них пластины.
Приваривает короб.
Для зольника мастер делает крышку. Крепиться крышка с помощью болта и двух выточенных на токарном станке втулок.
Шаг десятый: опора Для безопасности и устойчивости снизу мастер приваривает пластины.
Ракетная печь готова. опубликовано econet.ru
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet
Типы мангалов
К наиболее простому варианту относится открытая жаровня, у которой отсутствует крышка и многие функциональные возможности. Однако при желании, можно соорудить более сложную многофункциональную жаровню.
Барбекю
У баллона частично отрезают боковую стенку, фиксируют петли. Получается своеобразная печка с дверцей истопного отсека. Внутрь помещают металлическую сетку, предназначенную для раскладывания приготовляемых продуктов.
Гриль
Фактически, это та же барбекюшница, но оснащенная крышкой. Это позволяет продукты жарить, коптить, запекать. Благодаря крышке, в каждой части баллона сохраняется одинаковая температура.

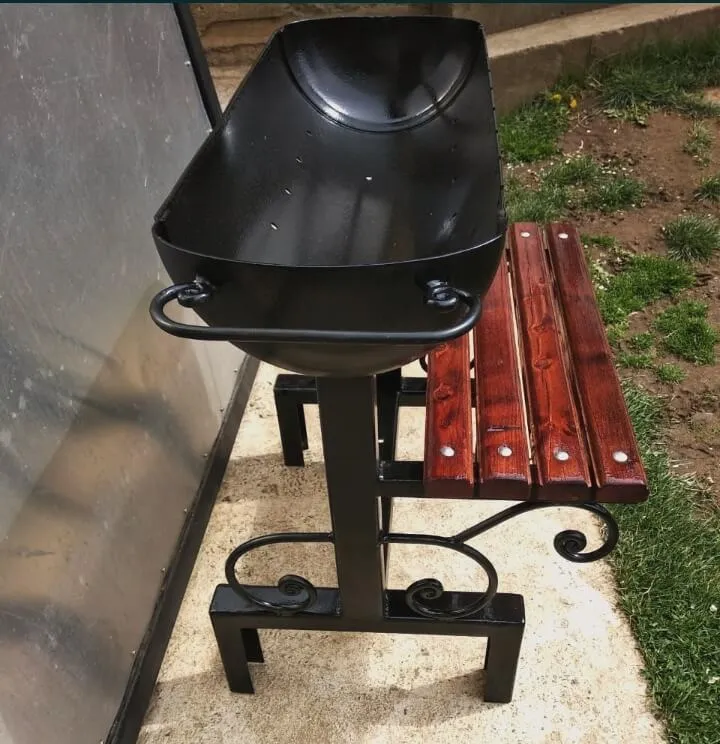

Мангал
Классический мангал отличается от барбекю прямоугольной формой. Учитывая округлую конструкцию баллона, все печки, сделанные из него, считаются мангалами с барбекю одновременно. Все зависит от инструмента, который будет размещаться над углями: шампура или решетка.
Коптильня
Отличается наличием отдельно расположенной топки и абсолютной герметичностью. У баллона отрезают половину днища, к образовавшемуся отверстию приваривают топку, которую сооружают из трубы соответствующего диаметра. Вверху приваривают кусок трубы для выведения дыма. Перед использованием, такую коптильню необходимо прокалить не менее двух раз.
Смокер
Относится к наиболее сложному сооружению, в котором совмещаются функции жаровен всех перечисленных видов. Для изготовления придется использовать 2 баллона разных размеров. Внимательно изучив чертежи различных конструкций, нужно выбрать ту, которая подойдет для конкретного случая.
Чертежи и схемы мангалов из баллона
Достаточно простое сооружение не потребует детального проекта, но небольшой чертеж придется нарисовать. При разработке чертежа учитывают:
- внешнее и техническое состояние емкости;
- габариты;
- параметры, место расположения отверстий;
- размеры шампуров;
- тип будущего мангала;
- предполагаемую отделку;
- дополнительные элементы (крючки, стопоры, ручки, складной столик, другое).
Такая схема поможет определить количество требуемых материалов, распланировать подсоединение отдельных компонентов. Чтобы исключить оплошность в дальнейшей работе, не стоит пренебрегать этим этапом.
Ниже можно посмотреть чертежи с размерами наиболее популярных конструкций.
Особенности отопительных приборов из газового баллона, их плюсы и минусы
Печь, построенная из пропановой или метановой ёмкости, всегда будет производительнее и экономичнее прямоугольной металлической. Это обусловлено цилиндрической формой баллона и конфигурацией топки.
Построенная из газового баллона печь может использоваться не только для обогрева помещения, но и в качестве варочной плиты
Её сферическая поверхность и соотношение высоты к диаметру способствует пиролизному сжиганию твёрдого топлива, а это является залогом тепловой эффективности. Известно и о других достоинствах сосудов для хранения газа как основания самодельной печи:
- для изготовления баллонов применяются качественные стали с добавками легирующих элементов. Они прекрасно противостоят коррозии и обладают высокими жаростойкими свойствами — металл не прогорит даже после многолетней эксплуатации;
- жёсткость и прочность теплогенератора обеспечиваются механической прочностью самого газового сосуда;
- стоимость нового баллона для бытового газа составляет менее 2 тысяч рублей, а старый достанется бесплатно;
- переделка ёмкости для пропан-бутана или метана в полноценный теплогенератор потребует минимум сил и времени;
- оптимальная форма и размеры;
- разнообразие конструкций;
- цилиндрический сосуд хорошо подходит для изготовления пиролизных теплогенераторов;
- оптимальная площадь поверхности печи позволяет максимально быстро прогревать помещение как за счёт конвекции, так и излучением.
К недостаткам печи, изготовленной из газового баллона, относятся:
- высокая температура поверхности;
- повышенные требования к размещению прибора и соблюдению техники безопасности;
- сложность регулировки температуры нагрева из-за высокой инерционности процесса твердотопливного горения;
- низкая теплоаккумулирующая способность отопительного агрегата;
- окраска газовых баллонов обычной эмалью, которая при нагревании выгорает, выделяя в помещение едкие, небезопасные для здоровья вещества.
Практически все негативные моменты устраняются модернизацией печей. Так, для регулировки подачи воздуха в зону горения, применяются термостатические регуляторы тяги, а для сохранения тепла печи облачают в кирпичную кладку или оборудуют водяной рубашкой.
Термостатический регулятор тяги позволяет изменять степень открывания поддувала в зависимости от теплового режима печи
Подготовка материалов и инструментов
Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

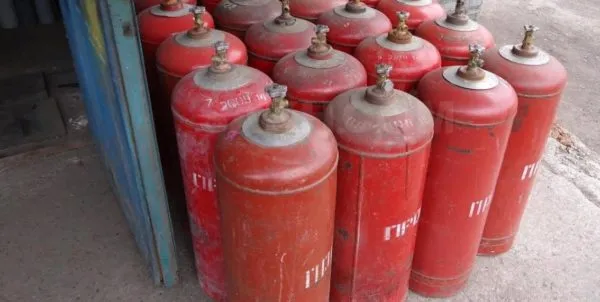

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.
Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.
Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.
Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании. К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.
Помимо ресивера, вам потребуются следующие компоненты:
- отрезок стальной трубы и уголки;
- ручки из металла, которые будут крепиться на крышку;
- петли – можно использовать элементы, предназначенные для дверей или мебели;
- труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
- решетка для организации барбекю;
- материал для крепежа: болты, гайки, заклепки.
Хороший и надёжный мангал можно сделать своими руками даже из самых необычных предметов быта, и одним из них является простой газовый баллон. Он сможет не только стать незаменимым помощником в вашем загородном доме, но и сэкономит вам много денег на приобретение дорогостоящего мангала таких же параметров в магазине. А если хорошо постараться и включить свою фантазию, то он станет и украшением приусадебного участка.
Читать также: Паста для пайки медных проводов
Техника безопасности
Даже если вы уверены, что баллон пустой, на дне могут оставаться остатки сжиженного газа. Поэтому, чтобы не рисковать, необходимо избавиться от него. Для этого следует оставить конструкцию в открытом виде на 12 часов. При этом необходимо удостовериться, что вблизи отсутствуют источники возгорания.
Перед тем как промыть конструкцию, необходимо открутить вентиль
Спустя это время необходимо промыть внутреннюю часть баллона чистой водой, что позволит удалить остатки газа. Кроме того, для чистки конструкции разрешается использовать известь с водой или хлор. Правда, после таких манипуляций может остаться неприятный запах, который быстро выветривается.
Почему именно баллон?
Основной проблемой металлических жаровен считается быстрое прогорание металла. Слишком тонкий лист не выдерживает постоянного нагрева, становится слишком восприимчивым к коррозии, приобретает хрупкость. Как результат – постепенно разрастающиеся дыры на дне или распадающийся по швам короб.
Толстый металлический лист (3…5 мм) нужных размеров обойдется в солидную сумму, даже если покупать его в металлоломе, а вот списанный кислородный или пропановый баллон без вентиля (или с неработающим вентилем) будет стоит в 1,5…2 раза дешевле.
У газовых баллонов, даже самых маленьких, толщина стенки редко составляет менее 3 мм, что вполне достаточно для не слишком длительного горения.
Таблица 1. Размеры пропановых баллонов.

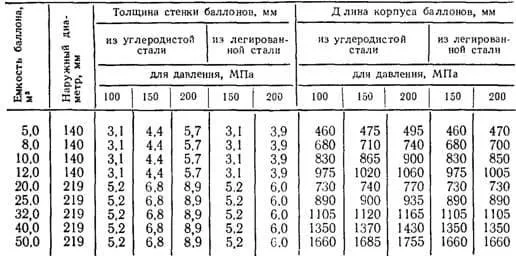

Таблица 2. Размеры кислородных баллонов.
Поскольку из соображений удобства приготовления чаще всего выбирают баллоны емкостью 40…50 л, то толщина стенки будущего мангала получается от 3 мм (для пропановых баллонов) до 6 мм – для кислородных, что вполне достаточно.
Печи из газового баллона

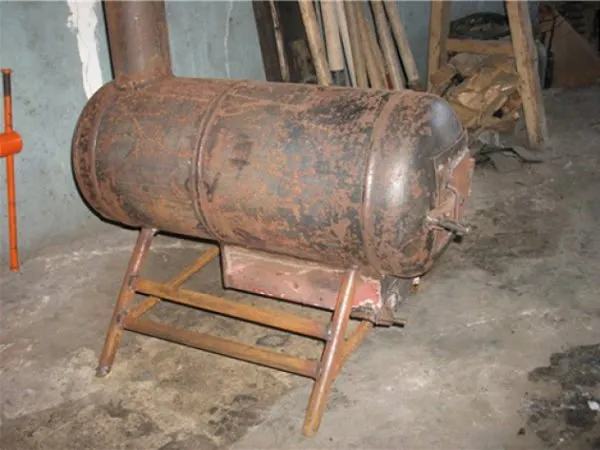

Чаще всего из газового баллона изготавливают печи — такие конструкции подойдут для обогрева дачи или гаража.
Если присмотреться внимательно, то такая форма имеется у стандартного газового баллона. Поскольку эти приспособления изготавливают из высокопрочной стали, даже после отработки их использую для создания печей и прочих изделий.
Пример сферической печи из баллона
Для того, чтобы изготовить корпус печи, необходимо выбрать баллон в соответствии со следующими параметрами:
- Это должна быть только цельнометаллическая конструкция. Композитные изделия для таких целей не применяются, потому что имеются плохую устойчивость к перепадам температуры, и взрываются при определенных обстоятельствах.
- Объем газового баллона должен быть не менее двенадцати литров, ведь печи из конструкций маленького объема будут неэкономичными. В такой печке не будет наблюдаться полноценного сгорания топлива. Для средней и небольшой печки подойдут баллоны объемом до 25 литров. Если требуется сделать массивное изделие для обогрева габаритного помещения, то рекомендуется брать баллон объемом 50 литров.
Разрешается брать только пустые емкости
Не стоит приобретать для таких целей пневмобаллоны, которые широко применяются в промышленности, ведь они не подходят для изготовления изделий, а в частности печей. Причиной тому является толстый металл, который будет сложно разрезать. К тому же, эти баллоны имеют большой вес и продолговатую форму, которая не подходит.
Основные плюсы пиролизных печей:
- Высокий КПД – от 90% и более.
- Экономичность по топливу – одной закладки достаточно на 12-24 часа.
- Современные модели пиропечей заводского производства работают на одной топливной закладке более 48 часов.
- Минимум участия человека, упрощенная эксплуатация. Исключаются ночные дежурства.
- С точки зрения экологии – чем меньше продуктов горения уходит в атмосферу, тем лучше. Пиролизная печь дает минимум угарного газа и твердых дымовых частиц. Практически весь СО сгорает.
- При наличии грамотных чертежей для изготовления пиропечки своими руками и качественного точного исполнения реально получить агрегат, работающий с практически полным сжиганием сухого топлива. Золы и сажи крайне мало, все сгорает без остатка, и в чистках печи и дымохода необходимости нет.
- Можно использовать дешевое топливо – высушенные отходы деревообработки, легкую растительную биомассу, листву, ветки, солому и пр.
Особенности эксплуатации мобильной печки
Перед растопкой печи полностью открывают поддувальную задвижку, после чего в топку помещают обрывки бумаги или картона. Поверх них «шалашиком» или «колодцем» укладывают дрова. После поджигания топлива топочную дверцу следует захлопнуть. Как только в камере появится устойчивое пламя, поддувальную заслонку прикрывают. Её регулировкой повышают продолжительность работы отопительного прибора от одной закладки и устанавливают нужную температуру. По мере прогорания в рабочую камеру добавляют по 3–4 полена.
Если в печи будет выпекаться пицца или лепёшки, то на жаровню укладывают керамический поддон. После розжига дровам дают возможность хорошенько прогореть. Поскольку во время готовки в камеру для выпечки будет попадать дым, используют дрова только твёрдых пород. Лучше всего для готовки подготовить запас «благородной» плодовой древесины из вишни, сливы, абрикоса, груши и т. д. В этом случае удастся получить выпечку с несравненным ароматом. И, напротив, в этих целях не стоит использовать сосну, клееный брус и различные отходы древесных стройматериалов, поскольку выделяемые при их горении вещества могут быть опасными для здоровья.
Нет ничего вкуснее пиццы, испечённой «с дымком» в собственноручно построенной печи
Температуру в мобильной печи можно регулировать двумя способами. Первый — это описанное выше уменьшение притока воздуха через поддувало. Второй — изменение нагрева, осуществляемое поворотом печного колпака относительно проёма для выхода горючих газов. Чем ближе к нему будет находиться дымоход, тем больше тепла уйдёт в печную трубу. Нагрев контролируют при помощи термометра. Для выпечки будет достаточно температуры от 200 до 260 градусов.
Простота и доступность описанной выше конструкции позволяет построить печь своими руками, потратив на это один день. Такой агрегат хорошо подходит для обогрева хозяйственных помещений и одновременного приготовления пищи. Обязательно воспользуйтесь возможностью сделать такую печь. Достаточно будет один раз взять её на природу и приготовить для друзей мясо или пиццу «с дымком», чтобы на долгие годы обеспечить себе славу умелого хозяина и непревзойдённого кулинара.
Подготовительные работы
Подготовительные работы включают в себя очень важный этап — удаление остатков газа из баллона. Этот этап следует рассмотреть подробно, так как без его правильного выполнения дальнейшая работа крайне опасна.

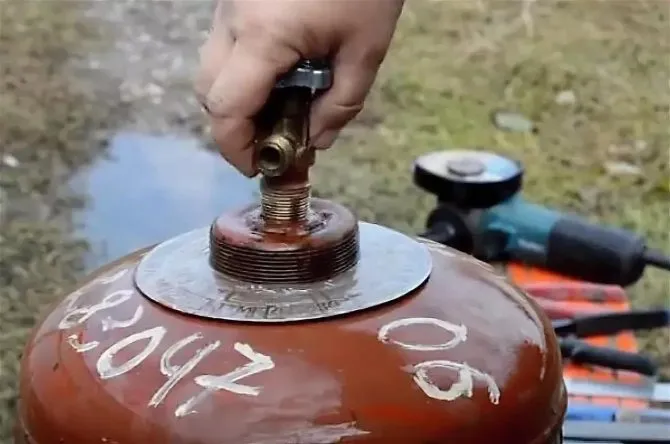

Прежде всего необходимо открутить вентиль баллона для удаления газа, находящегося под остаточным давлением в баллоне. Вентиль полностью демонтируется из корпуса. После удаления газа баллон переворачивают для удаления конденсата.
Перевернув баллон, устраняем влагу естественным способом. Лучше собирать конденсат в разовую ненужную ёмкость. Конденсат зачастую имеет специфический неприятный запах. Поэтому лучше сразу выбросить ёмкость с собранным конденсатом.
Прежде чем приступить непосредственно к изготовлению печки, нужно подготовить баллон для работы.
- Избавляемся от содержимого баллона полным открыванием вентиля.
- Когда газ перестанет издавать шипение, дополнительно, соблюдая все меры безопасности, баллон возможно слегка подогреть.
- Меркаптановая отдушка (одорант) – имеет не самый приятный запах, поэтому надо от него избавиться. Один из способов – полностью залить баллон кислотосодержащей жидкостью (отбеливателем, чистящими средствами и тому подобными растворами) на некоторое время.
- Очистить внутреннюю поверхность баллона содовым раствором NaCl 10%.
Барбекю своими руками из газового баллона
Самый быстрый способ сделать простое барбекю из газового баллона — разрезать емкость вдоль на две части.

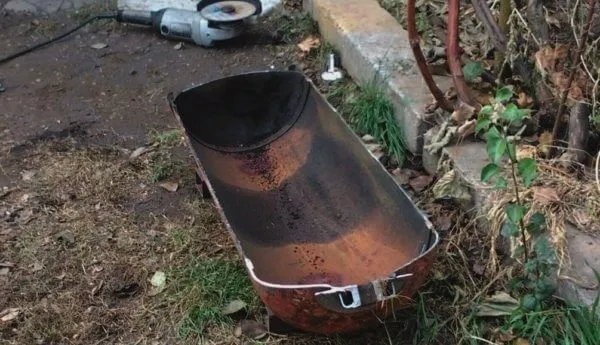

Открытая жаровня для мангала из газового баллона без сварки
Все, что после этого нужно сделать – установить половинку открытой частью вверх. При изготовлении такой конструкции мангала своими руками можно обойтись без сварочных работ. Даже пазы для шампуров в этом варианте не обязательны.
При желании самодельный мангал по торцам снабжают ручками для переноски, которые могут исполнять роль столика или подставки под шампуры.
Над открытой жаровней есть возможность установки вертела.

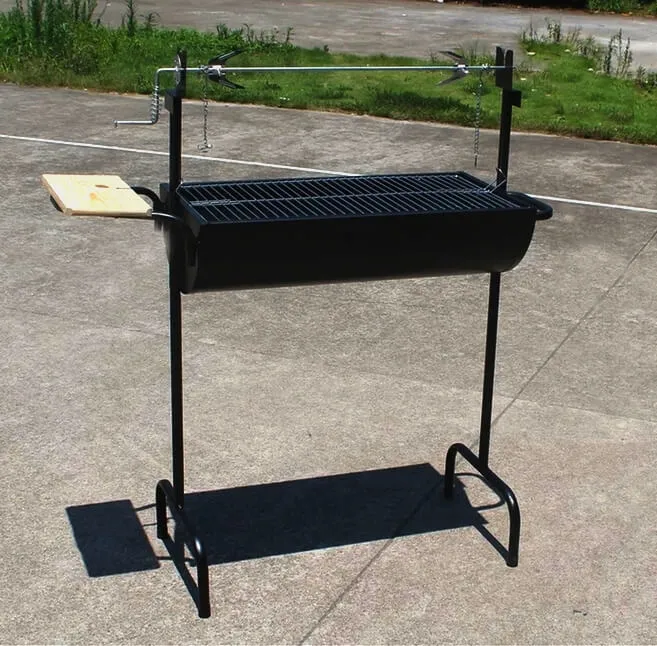

Мангал барбекю с вертелом
Разновидность конструкции с крышкой получают, разрезая емкость вдоль в пропорции 2/3 к 1/3, скрепляя петлями.
В зависимости от размеров исходного материала получается изделие, которое вмещает от двух штук до трех десятков шампуров. Совсем маленькие или очень длинные емкости используют редко.
Ниже уровня борта приваривают уголок или профильную трубу для опирания решетки.
Выше полочек сверлят отверстия и нарезают пазы для шампуров.
Подготовительный этап
Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.
Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.
Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:
- Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
- При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.
Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.
Стадии изготовления мангала из газового баллона
Инструменты подготовлены, баллон безопасен, можно начинать работы.
Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.
1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.
2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.
3. Таким способом из одной тары образуется две составляющие мангала.
4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.
Должно получиться следующее:
После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.
5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.
6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.
7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.
8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.
9. Ручки привариваются, а потом плотно закручиваются.
10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.
11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.
12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.
13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.
14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.
Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.
Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.
Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.
Дополнительные работы
Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.
На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.
Вопрос размещения такого домашнего мангала сводится к таким вариантам:
- Кирпичная беседка.
- Открытая зона.
Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.
О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.
Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.
Мангал из газового баллона своими руками
Из газового баллона можно сделать еще одно полезное приспособление – мангал, которое используется во время отдыха на природе, для того чтобы приготовить мясо.
Чтобы определиться с конструкцией, потребуется рассмотреть виды мангалов, которые делают из баллонов.
Таблица №1. Разновидности мангалов
Вид, иллюстрация | Описание |
|
Этот вариант предполагает возможность обжаривания мяса на открытом огне. |
|
Мясо погружают во внутреннюю часть конструкции, где оно обрабатывается, горячим дымом. |
|
Это универсальная конструкция, которая может использоваться для барбекю и для копчения. |
Перед тем, как приступить к изготовлению мангала своими руками, опять же понадобится удалить из баллона остатки газа. Причем сделать это лучше вдали от двора, иначе запах будет долго выветриваться.
Таблица №2. Инструкция по изготовлению мангала
Шаг, № | Описание | Иллюстрация |
Шаг 1 | Для начала потребуется срезать верхнее кольцо от баллона. | |
Шаг 2 | Затем следует перейти к этапу разметки: — для крышки: за середину берем стык, от которого отступаем по 25 сантиметров с каждой стороны; — для подачи воздуха: от стыка в стороны отступаем по 12 сантиметров. После чего необходимо сделать разрезы в местах, где будут петли для крышки. Причем для удобства сварки, пока не следует делать других разрезов. | |
Шаг 3 | Когда петли и крепежи для ручки будут зафиксированы, потребуется разрезать конструкцию по оставшимся меткам. | |
Шаг 4 | Теперь с каждой стороны следует проделать отверстия для подачи воздуха. | |
Шаг 5 | Теперь потребуется установить металлические распорки на крышку с обратной стороны. | |
Шаг 6 | Далее следует с помощью дрели и сверла соответствующего размера, сделать проемы под шампуры. Рекомендуется делать их шире, чтобы туда могли поместиться любые шампуры. | |
Шаг 7 | Затем необходимо приварить к краю конструкции металлическую пластину с отверстиями под шампуры. | |
Шаг 8 | Теперь следует другим куском металла заварить отверстие, которое осталось от вентиля. | |
Шаг 9 | Далее необходимо взять трубы из металлического профиля, нарезать их по размерам и сварить стойку под мангал. Должна получиться конструкция как на фото. | |
Шаг 10 | Затем потребуется сделать съемный стол. Изготавливают его из уголков, а затем обшивают досками. | |
Шаг 11 | Далее следует приварить ручки к конструкции и навес-ограничитель. | |
Шаг 12 | Необходимо обшить древесиной столик. |
Готовый мангал будет иметь следующий вид
Как покрасить мангал?
Поскольку мангал используется на открытом воздухе, конструкцию в обязательном порядке придется покрасить. Наличие покрытия позволит уберечь изделие от отрицательного воздействия окружающей среды. Конечно, требуется наружная покраска, потому что сделать это внутри не получится.
Следует внимательно относиться к выбору покрытия, ведь оно должно соответствовать следующим критериям:
- в составе должны находиться вещества, защищающие металл от коррозии. Следует выбирать покрытие устойчивое к высоким температурам (до 480 градусов);
- поскольку мангал используется для приготовления еды, краска должна быть безопасной с точки зрения экологии. Как правило, на упаковке располагается соответствующая маркировка.
Краски продаются как в банках, так и в виде аэрозоля. Второй вариант является практичным, потому что не придется использовать кисточки.
Пример жаропрочной краски для мангала или барбекю
Область применения
В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.
Печи на отработке своими руками — для гаража лучший вариант
Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.
Советы специалистов
Собрав своими руками мангал из газового баллона и протестировав конструкцию в работе часто мастера начинают делиться опытом, советами и рекомендациями относительно того, какие изменения можно внести для большего комфорта и эффекта. Ниже будет представлена подборка проверенных советов специалистов, которые на практике проверили каждое высказывание:
Температура выступает одним из ключевых факторов во время копчения и готовки, так что есть смысл оснастить рабочие отделения коптильни термометром;
Избежать тепловых утечек, добившись равномерного распространения тепла, получится, если приварить дополнительно стальную накладку на места стыков корпуса и крышки;
Дно коптильни либо мангала легко можно укрепить за счет арматурных прутьев, приварив их к конструкции
Важно подметить, что расстояние между едой и углями в этом случае составляло не менее 14-18 сантиметров;
- Разумеется, решетку для мангала всегда можно приобрести в магазине, но куда приятнее довершить дело до конца и сделать ее своими руками. В качестве материала сгодится, например, двухполка от неработающего холодильника, приваренная крест-накрест;
- Не стоит забывать регулярно прочищать камеры при помощи металлической клюшки, перетаскивая в ближний отсек угли из дальней камеры, высыпая в дальнейшем их в ведро через поддувало;
- Жир при попадании на угли становится причиной привкуса неприятной горчинки, который становится заметен уже при употреблении продуктов. Для избежания этого стоит устанавливать поддон под продуктами во время готовки;
Практика показывает, что мангал из газового баллона обычно получается достаточно тяжелым, особенно когда речь идет о двойной конструкции. В связи с этим есть смысл заранее установить пару колес для удобства перемещения.
Скорее всего, сделать своими руками мангал из газового баллона, как на фото, окажется не столь просто, как покажется изначально. Тем не менее вложенные усилия и затраты с легкостью окупятся, позволяя в дальнейшем каждые выходные приятно проводить время на улице всей семьей. Кроме этого, покупка готового мангала обойдется недешево: стоимость модели с идентичными возможностями начинается сегодня с 15 тысяч рублей, причем в качестве материала, как правило, купленные устройства предлагают тонкостенный металл. Таким образом не стоит сразу же сбрасывать со счетов выбор в пользу сборки своими руками.
Как, и из чего, можно сделать печку буржуйку:
Дело в том, что на самом деле «голь на выдумки хитра», и вы можете приспособить в качестве печки что угодно, лишь бы это был огнеупорный материал, к примеру толстый металл (толщина от трёх миллиметров и выше). Однако, делая печку нужно придерживаться определённых правил. Я привел стандартный чертёж буржуйки, так проще передать саму идею самодельной печки.
Рисунок №1 — Чертёж буржуйки
Как правило, стандартная печка на дровах состоит из двух отделений, разделённых между собою огнеупорной решеткой. На эту решетку кладутся дрова, а когда они прогорают, то через неё сажа осыпается в специальный отдел. Вы должны понимать, что для горения дров в закрытом пространстве, необходимо обеспечить приток кислорода и отток дыма. Функцию притока кислорода обеспечивает поддувало, за счёт специальных отверстий (отверстия в крышке отсека для сбора сажи, их не обязательно делать, а можно просто приоткрывать крышку). Отток дыма обеспечивает дымоход, и это очень важный элемент для любой печи, его тоже необходимо делать грамотно и качественно
Делая дымоход для печи, важно придерживаясь некоторых тонкостей, иначе всё ваше тепло будет улетать во внешнюю среду, и КПД будет низким, помещение нагреваться долго, а расход дров очень высоким
Читать также: Выбор режимов резания при фрезеровании
Что можно сделать из большого газового баллона?
Из большого газового баллона можно создать разнообразные предметы и структуры, придавая вторую жизнь этому материалу. Важно помнить, что перед тем как начать какой-либо проект, баллон должен быть безопасно и полностью освобожден от газа, а также очищен от остатков.
Вот некоторые идеи, что можно сделать из большого газового баллона:
-
Мангал или барбекю: Отрезать верхнюю часть баллона, добавить решетку и создать мангал или барбекю для готовки на углях или дровах.
-
Топка для отопления: Преобразовать баллон в топку для отопления. Она может использоваться для обогрева помещения или бани.
-
Бар: Создать стильный бар для дачи или участка, используя баллон как основу.
-
Садовый элемент: Сделать из баллона оригинальный садовый элемент, например, подставку для цветов или декоративный элемент.
-
Скамейка: Прикрепить деревянные доски к баллону и создать удобную садовую скамейку.
-
Печь или печь для пиццы: Преобразовать баллон в печь для выпечки хлеба, пиццы или других блюд.
-
Скульптура или садовая фигура: Создать оригинальную скульптуру или фигуру для украшения сада или участка.
-
Декоративный элемент интерьера: Покрасить баллон и использовать его как декоративный элемент в интерьере, например, как столик или стойку.
-
Подставка для растений: Создать подставку для растений, которая будет одновременно выполнять декоративную и функциональную роль.
-
Конструкция для игр: Использовать баллон для создания детской игровой конструкции, например, палатки или туннеля.
Помните, что при работе с большим газовым баллоном необходимо соблюдать меры безопасности, правильно очищать его от газа и проявлять творчество в соответствии с вашими навыками и предпочтениями.
