Установка доводчиков дверей — пошаговая схема для самостоятельного выполнения

На чтение 7 мин Просмотров 2.5к. Июн 5, 2020

В современной практике обустройства входных проемов в жилых домах и квартирах всё чаще применяется установка дверных доводчиков. Эти специальные устройства помогают снизить уровень шума, сохранить тепло в помещениях и предотвратить повреждения стен и травмы людей.

Содержание статьи

1. Классификация доводчиков
2. Разновидности доводчиков по способу монтажа
3. Сила закрывания полотна
4. Устройство тяги
5. Конструкция рабочего механизма
6. По типу установки
7. Дополнительные опции
8. Выбор доводчика
9. Стандартная комплектация
10. Необходимые инструменты для монтажа
11. Инструкция установки доводящего механизма
12. Определение схемы монтажа
13. Использование шаблона
14. Выполнение монтажа
15. Особенности нестандартной установки
16. Настройка доводчика после монтажа

Классификация доводчиков

Чтобы разобраться, как правильно поставить своими руками доводчик на входную дверь, необходимо разобраться с конструкцией изделия. На современном рынке предлагают разные модели доводящих приспособлений, которые отличаются между собой конструкцией и эксплуатационными характеристиками.

Разновидности доводчиков по способу монтажа

• Скрытые;
• Верхние;
• Напольные.

Сила закрывания полотна

• Класс EN1-EN7;
• Класс EN5- EN 7.

Благодаря разнообразию классов можно подобрать изделие с наиболее оптимальным закрывающим усилием полотна для любой дверной конструкции.

Устройство тяги

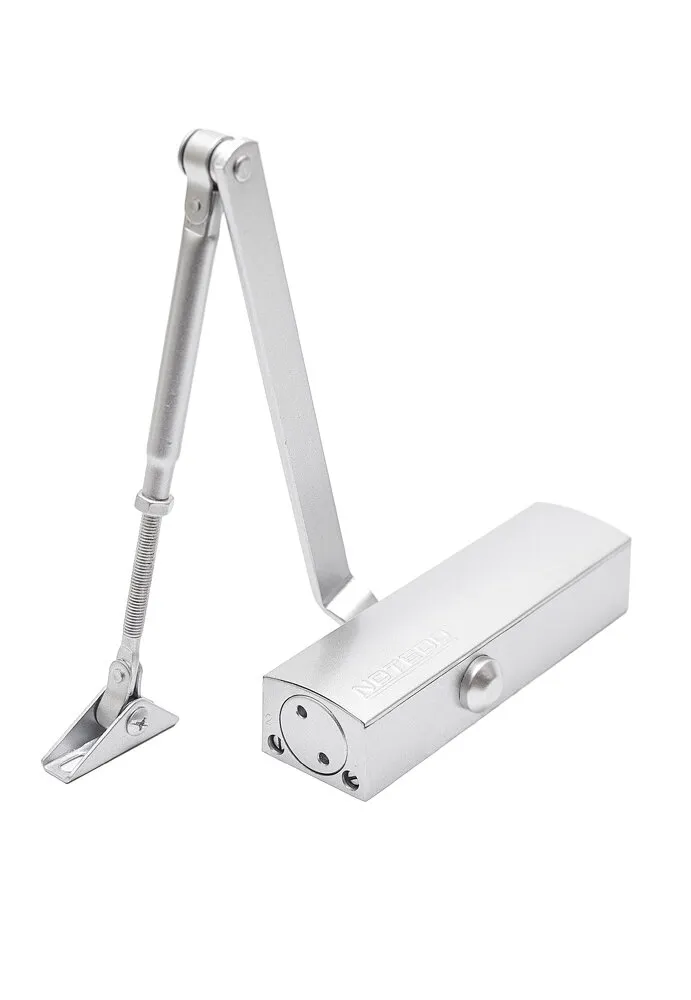

Рычажная тяга – по конструкции самый простой доводчик, но недостаточно компактный.

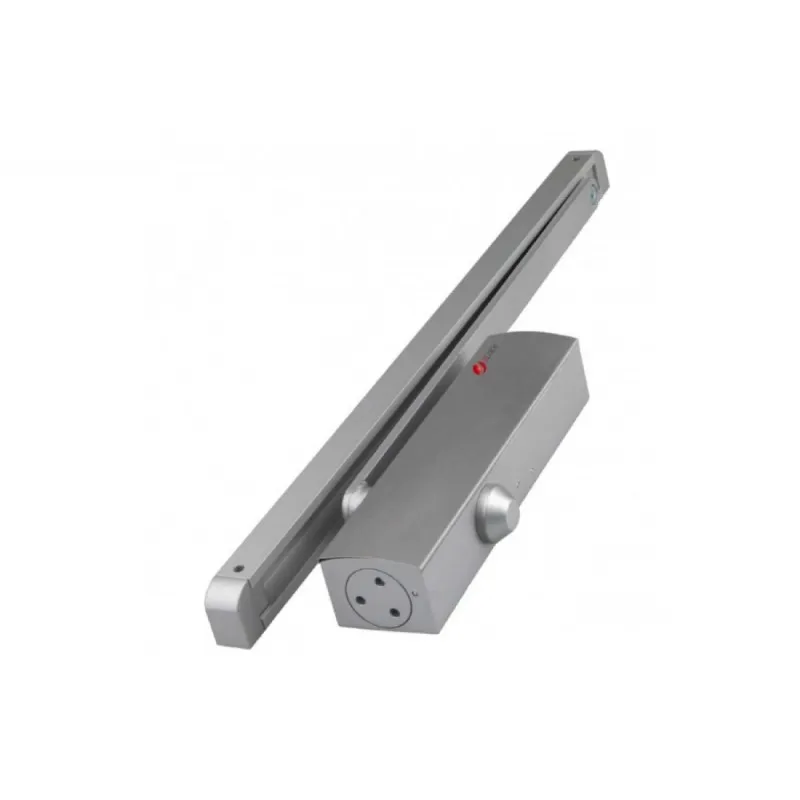

Тяга с наличием скользящего канала – изделие оснащено кулачковым механизмом, компактное в сборе.

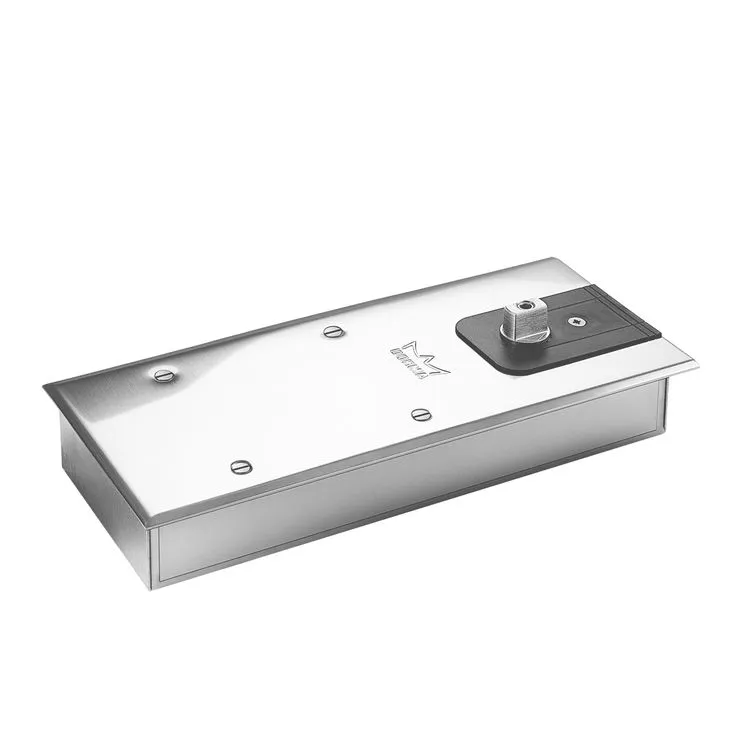

Напольная тяга – доводящее устройство крепится непосредственно на половое основание.

Конструкция рабочего механизма

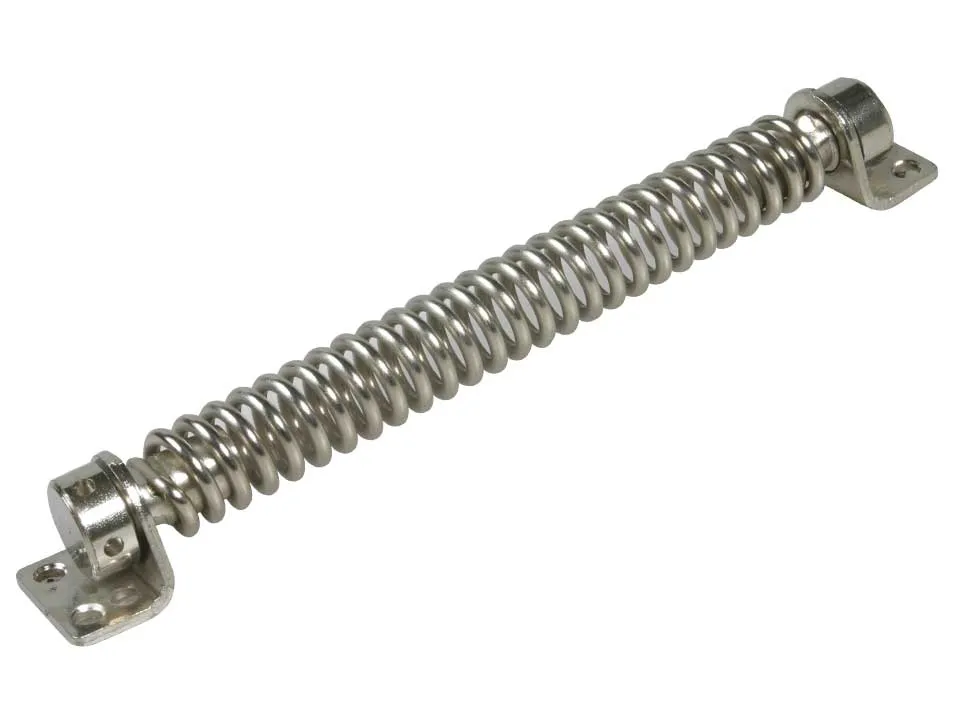

Пружинная конструкция – это уже устаревший вариант.

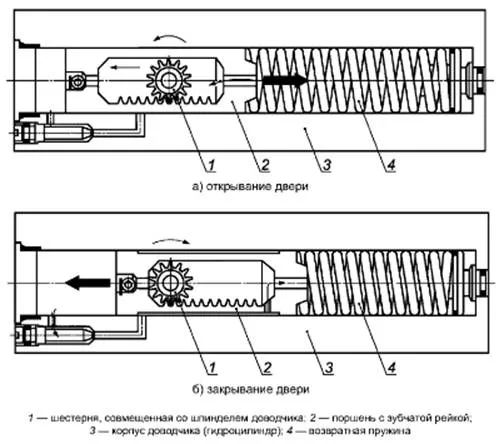

С шестерней и зубчатой рейкой – самый распространенный механизм, который обеспечивает при закрытии дверного полотна усиленный, но плавный режим.

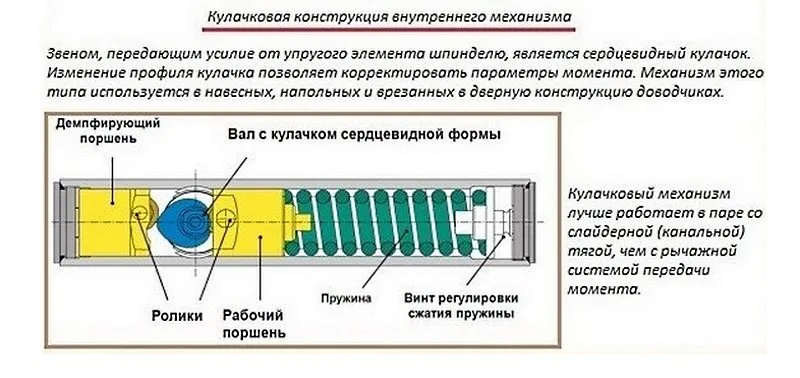

Кулачковый – универсальный вариант.

По типу установки

• Скрытый;
• Накладной или поверхностный.

Дополнительные опции

1. Демпфер открытия двери – применяется для наружных полотен;
2. Фиксация двери в открытом положении – функция применяется для входных дверей с интенсивным движением;
3. Задержка закрытия – используется для дверных конструкций складских, подсобных помещений с небольшой проходимостью;
4. Координация закрытия дверных створок – предназначена для противопожарных дверей и дверных блоков с двумя створками;

   Индивидуальная корректировка дохлопа – используется для дверей с резиновыми уплотнителями.

Выбор доводчика

Перед тем, как идти покупать доводчик, необходимо замерять массу и ширину дверного полотна. Это два основных показателя, которые влияют на выбор изделия, точнее его технических характеристик.

При подборе модели доводящего механизма также необходимо учитывать температурный режим, в котором он будет использоваться, особенности места монтажа приспособления.

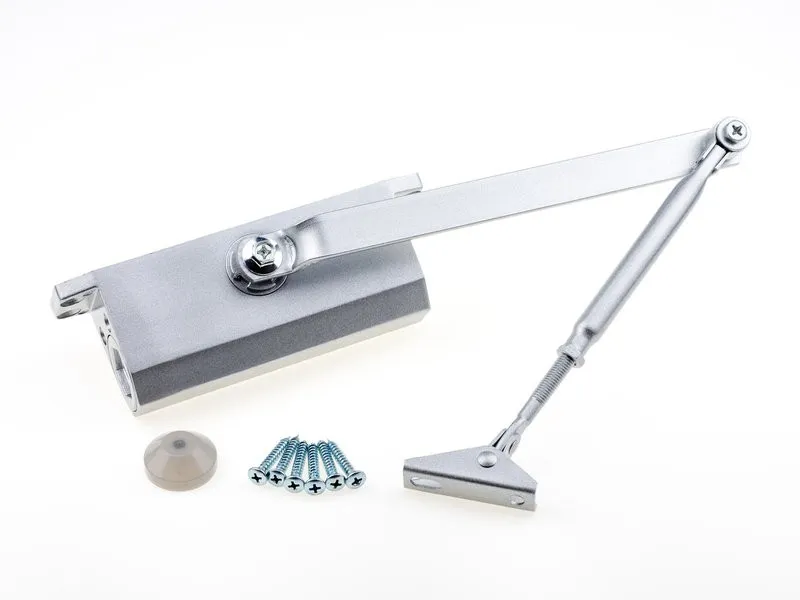

Стандартная комплектация

• Механизм, оснащенный рычажной тягой;
• Крепежные детали;
• Инструкция с техническими характеристиками, правилами монтажа и дальнейшей эксплуатации, обслуживания механизма.

Необходимые инструменты для монтажа

• Чтобы правильно закрепить на входную дверь доводчик своими руками, необходимо подготовить следующие инструменты:
• Кернер;
• Схему монтажа – масштаб 1:1;
• Электродрель или перфоратор.

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Для стеклянных дверных блоков применяются скрытые доводчики. Для остальных дверных конструкций редко. Также их используют, если это необходимо для поддержания строго интерьера помещения.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

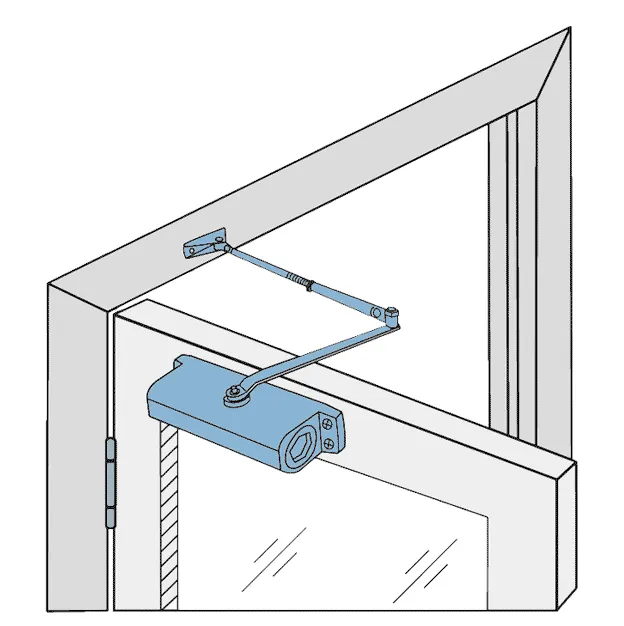

• Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
• Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
• Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

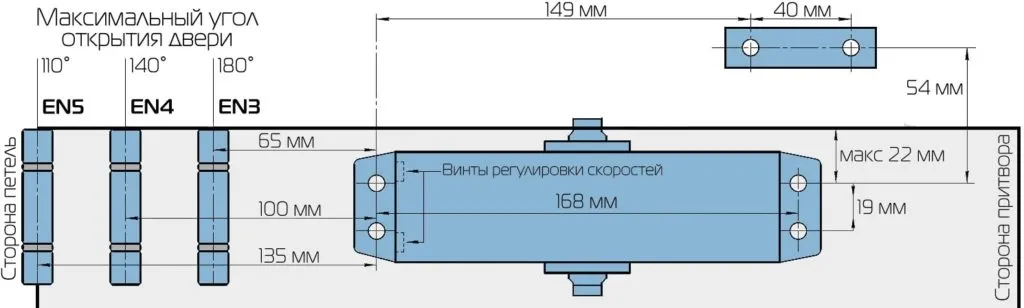

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

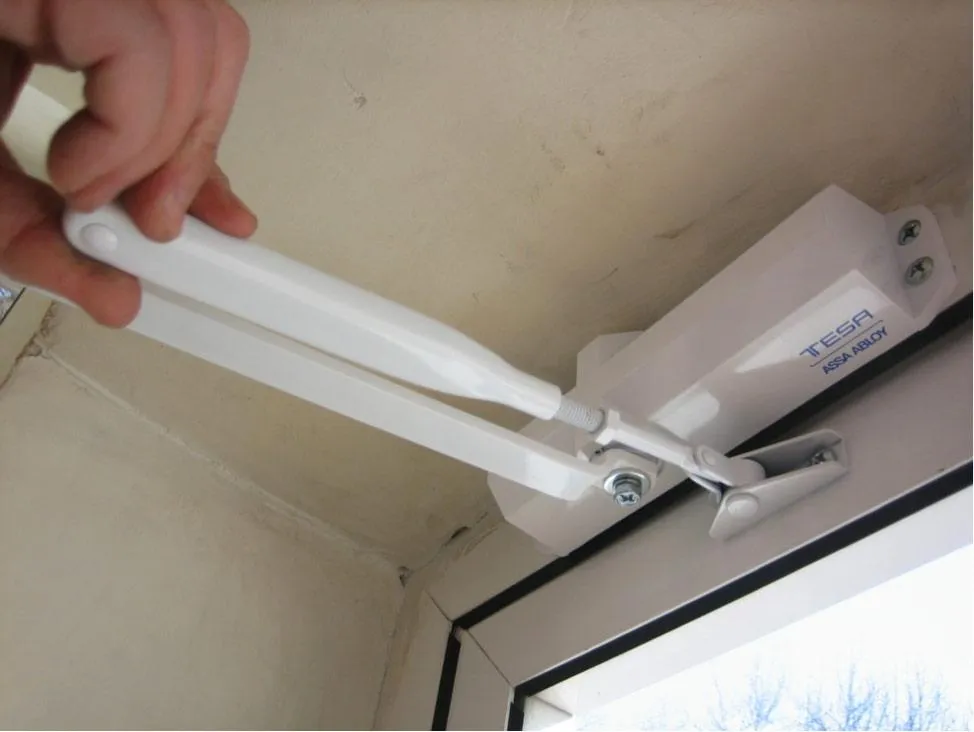

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

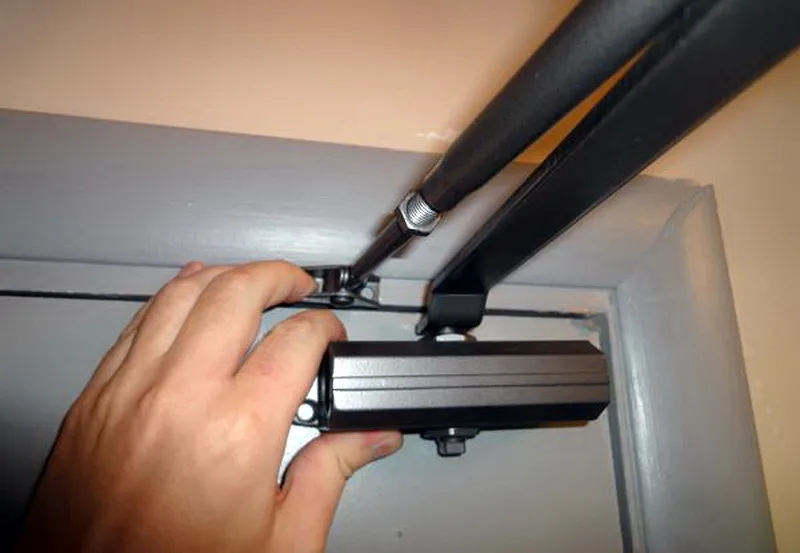

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Размер пластины соответственно подбирается под размеры доводящего приспособления и тип конструкции дверного полотна. Поэтому при покупке изделия рекомендуется дополнительно проконсультироваться у продавца в магазине.

Настройка доводчика после монтажа

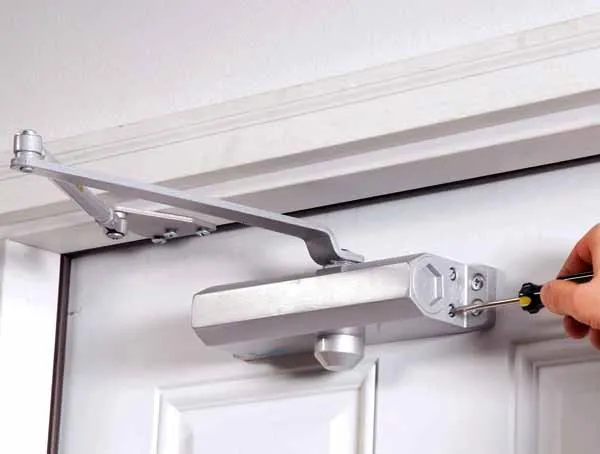

После того, как выполнена установка корпуса и рычажного механизма доводчика на входную или межкомнатную дверь, выполняется регулировка оборудования своими руками.

При самостоятельном монтаже не всегда получается достичь правильной работы доводящего приспособления с первого раза. А это может привести к быстрому выходу из строя механизма. Поэтому подстройка и регулировка после монтажа, во время эксплуатации, особенно в период смены времен года, проводится в обязательном порядке.

При выполнении настройки работы устройства в первую очередь рекомендуется смотреть на скорость закрывающейся створки. При медленном перемещении двери осуществляется регулировка пружины. За силу сжатия пружинного механизма отвечает гайка, которая отмечена в инструкции соответствующим символом.

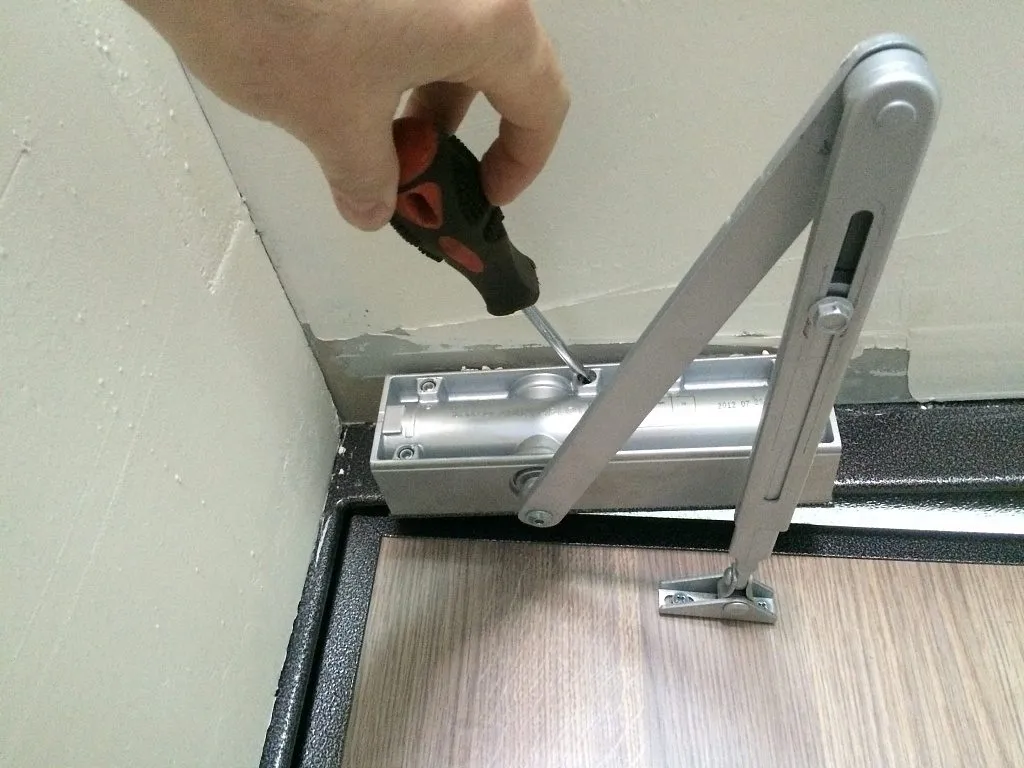

Практически во всех моделях доводчиков предусматривается 2 регулировочных винта. Один отвечает за скорость, второй за плотность закрытия полотна. Некоторые изделия дополнительно оснащаются третьим клапаном, который отвечает за настройку хода дверной створки при углах 80º, 90º.

Также в процессе эксплуатации необходимо осуществлять смазку элементов доводящего механизма, в некоторых моделях менять масло, которое в результате температурных перепадов теряет свои первоначальные свойства. Замену рекомендуется делать минимум 2 раза в год, как правило, зимой и летом.

Как правильно поставить доводчик на входную железную дверь?

Постановка доводчика на входную железную дверь требует определенных шагов и навыков. Вот как это можно сделать правильно:

1. Выбор доводчика: Выберите подходящий доводчик для вашей двери. Доводчики бывают разных типов и классов, подходящих для разных весов дверей. Убедитесь, что доводчик имеет необходимые характеристики для вашей двери.

2. Инструменты и материалы: Подготовьте инструменты, необходимые для установки, такие как отвертка, ручной дрель, шурупы, шаблон для монтажных отверстий, а также инструкцию, поставляемую с доводчиком.

3. Выбор местоположения: Определите, на какую сторону двери вы будете устанавливать доводчик. Обычно доводчик устанавливается на верхнюю или нижнюю часть внутренней стороны двери.

4. Подготовка двери: Убедитесь, что дверь закрыта и не будет двигаться в процессе установки. Очистите место установки от пыли и грязи.

5. Монтаж доводчика: Следуйте инструкции производителя для монтажа доводчика. Возможно, вам придется вырезать или сверлить отверстия для крепежных элементов, указанных в инструкции.

6. Установка арматуры: Установите арматуру, включая рычаги и другие детали, которые обеспечивают правильное функционирование доводчика.

7. Настройка силы довода: Многие доводчики имеют возможность настройки силы довода. Следуйте инструкции для настройки силы, чтобы дверь надежно закрывалась без излишнего усилия.

8. Тестирование: После установки и настройки проведите тестирование. Откройте и закройте дверь, чтобы убедиться, что доводчик функционирует корректно и без помех.

9. Завершение: Проверьте, что все крепежные элементы надежно закреплены и доводчик функционирует безупречно. Если это необходимо, закройте крышку или другие детали, чтобы скрыть механизм доводчика.

10. Проверка на протекание времени: Регулярно проверяйте и обслуживайте доводчик, чтобы он сохранял свою функциональность в течение времени.

Если вы не уверены в своих навыках, лучше обратитесь к профессионалам или квалифицированным специалистам для установки доводчика на вашу входную дверь.
