Установка и объемный расчет расширительного бака открытого типа на обратке отопления

Как рассчитать и установить расширительный бак в открытую систему отопления

Расширительный бак открытого типа, входящий в состав отопительной системы, представляет собой емкость изготовленную из листовой стали, не обладающую герметичностью. Основное различие этих компонентов отопительной системы заключается в наличии отверстий в виде смотровых лючков, через которые пользователь может контролировать уровень теплоносителя в системе.

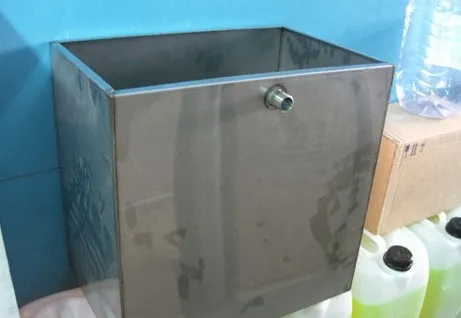

Расширительный бачок для отопления открытого типа
Главным предназначением расширительного бака подобного типа является размещение излишка теплоносителя при работе системы отопления. Как известно, объем жидкости при нагреве увеличивается, и такой бак компенсирует уровень давления в трубах отопительной магистрали.

Читать также: Монтаж расширительного бака системы отопления: как установить

Расчет размера и типа бака для открытой системы

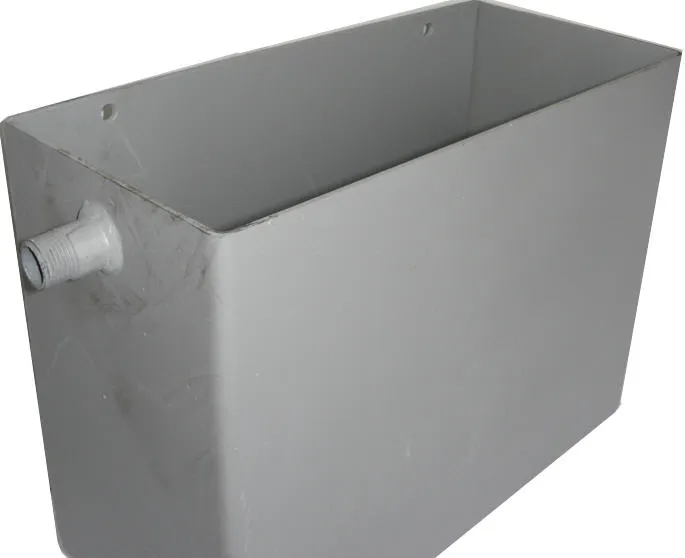

Объем расширительного бака для открытой системы отопленияРасчет вместительности и определение оптимального типа бака должны учитывать средний прирост объема теплоносителя при нагреве. Объем устанавливаемого бака напрямую зависит от объема и вида теплоносителя в системе отопления. Так, при температуре воды 80 °C общий объем ее увеличится в среднем на 2,5%.

Расчет оптимального объема емкости также должен учитывать коэффициент запаса, который при всех методических расчетах соответствует показателю 1,2.

Чтобы определить необходимый объем расширительного бака применяется формула:

Vбачка = (V1+V2) х 1.2 , где:

  • V1 – объем теплоносителя при рабочей температуре (в нагретом состоянии);
  • V2 – объем теплоносителя для обеспечения водяного затвора (если объем теплоносителя после расширения меньше 15 литров, V2 будет составлять V1 * 0.2. В том случае, когда объем теплоносителя при расширении больше 15 литров, V2 будет составлять V1 * 0.05, но не менее 3 литров);
  • 1,2 – коэффициент запаса.

Приведенный расчет определяет минимально допустимый объем расширительного бака.

Читать также: Как сделать систему отопления без расширительного бака

Проектирование и установка своими руками

H2_2

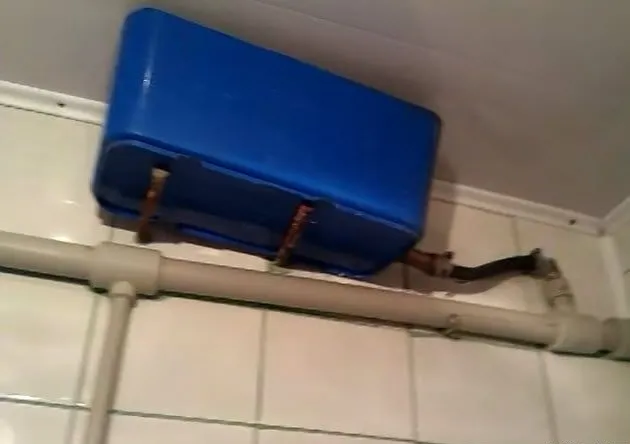

Установка расширительного бака в открытой системе отопленияБачки подбираются на стадии проектирования системы отопления, и к этому этапу следует подойти с максимальным вниманием, поскольку корректный расчет непосредственно влияет на нормальную работу всей системы отопления.

Осуществляя проектирование и расчет при монтаже своими руками следует учесть, что нормальная работа открытой системы отопления не предусматривает наличие циркуляционного насоса. Циркуляция теплоносителя в данном случае происходит за счет законов физики. Расчет параметров и технических характеристик, разметка и подключение может производиться как своими руками, так и с привлечением специалистов.

Читать также: Расчет, выбор и установка циркуляционного насоса для теплого пола

Проект описываемой системы может предусматривать как наличие двух контуров: обратку и подачу, так и однотрубную упрощенную конфигурацию. При этом двухтрубная схема предполагает вариант, когда расширительный бачок подключается к обратке.

Общая схема системы отопления, которая предусматривает наличие бака открытого типа, должна состоять из таких элементов, как отопительный котел, батареи (радиаторы), сам расширительный бачок и трубопровод. Описываемую конструкцию можно собрать своими руками, учитывая все требования и правила монтажа.

Читать также: Термоклапан для радиатора отопления: установка и настройка

Установка расширительного бака открытого типа своими руками, а также его соединение с магистралью, должны осуществляться, учитывая некоторые особенности открытого принципа. К таковым следует отнести нижеперечисленные:

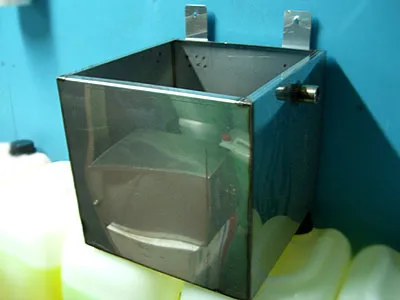

  • Расширительный баки открытого типаБачок должен располагаться выше остальных составляющих частей и узлов отопительной системы;
  • Качество циркуляции и время прогрева всей магистрали зависит от диаметра используемых труб, которые предполагает схема или расчет производительности системы. Чем больше диаметр трубы, тем эффективнее циркуляция;
  • В качестве теплоносителя желательно использовать вместо воды антифриз. Это объясняется меньшим весом этого вещества и, соответственно, лучшей проходимостью через трубы;
  • Установка расширительного бачка должна предполагать его надежное утепление, в том случае, когда он располагается на чердаке или в другом неотапливаемом помещении. Ледяная пробка нивелирует роль бачка и появляется риск разрыва системы из-за возрастающего давления в трубах.

Читать также: Тосол для системы отопления: можно ли использовать, как залить

Установка бачка своими руками предполагает его размещение на ровном чистом основании. Бачок должен иметь прогрунтованную как внутреннюю, так и внешнюю поверхность.

Закрепленный в месте установки бачок посредством резьбового соединения при помощи муфты или электрической/газовой сварки подключается к системе отопления. Подобная операция может быть выполнена своими руками при наличии соответствующего оборудования и специальных инструментов.

Читать также: Давление в расширительном бачке отопления: какое должно быть и как проверить

Распространенные проблемы при монтаже и эксплуатации

Ненадежное качество подключения расширительного бачка, а также неправильная установка или расчет его объема, могут стать причиной вытекания теплоносителя на конструкции строения. В этом случае, когда бачок установлен на чердаке возможен залив потолка и повреждение декоративной отделки комнат. Именно поэтому специалисты рекомендуют проводить точный расчет, при котором определяемый объем бака должен иметь некоторый запас.

Еще одной из самых распространенных проблем открытого типа отопления является испарение воды через отверстие бачка. В этом случае в систему может попадать воздух, что в итоге становиться причиной перегрева труб в некоторых местах или образования воздушных пробок. Для решения подобной проблемы своими руками специалисты рекомендуют заливать в расширительный бачок небольшое количество масла, которое, находясь на поверхности, образует защитный слой от попадания воздуха.

Читать также: Как воздух попадает в систему отопления

В чем разница между закрытой и открытой системой отопления?


Закрытая и открытая системы отопления отличаются друг от друга способом циркуляции теплоносителя в системе, а также использованием расширительного бака.

Открытая система отопления — это система, в которой вода циркулирует в системе, приток и отток воды происходят открытым способом, без использования расширительного бака. В открытой системе отопления вода из системы может испаряться и переполняться, поэтому важно следить за уровнем воды в системе и периодически добавлять воду при необходимости.

Закрытая система отопления — это система, в которой теплоноситель (чаще всего вода или антифриз) циркулирует в закрытом контуре, в котором используется расширительный бак. Расширительный бак позволяет компенсировать изменения объема теплоносителя, возникающие в результате изменения температуры, без необходимости добавления дополнительной воды в систему.

Также, в закрытой системе можно использовать различные типы оборудования, такие как теплообменники и котлы, которые могут быть повышенной сложности и требовать дополнительного обслуживания.

Одним из главных преимуществ закрытой системы отопления является возможность использования антифриза в качестве теплоносителя, что позволяет избежать замерзания системы в холодное время года.

Выбор между открытой и закрытой системой отопления зависит от конкретных условий и требований к системе, поэтому важно обсудить этот вопрос с квалифицированным специалистом.

Видео. КАК РАССЧИТАТЬ ОБЪЕМ РАСШИРИТЕЛЬНОГО БАКА ДЛЯ ОТОПЛЕНИЯ? #Shorts
