Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

• проектирование и разметка;
• прокладка и протяжка кабелей в места монтажа;
• выполнение отверстий и подключение;
• тестирование подключений.

Такая детальная структурированность этапов связана с тем, что определенные работы требуется выполнить во время создания потолочного покрытия. Планирование мест размещения точечных светильников производится до момента обшивки потолка отделочным материалом, то есть во время монтажа его каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

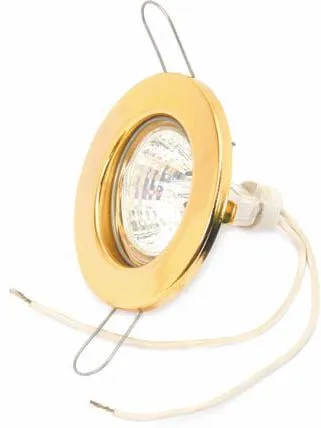

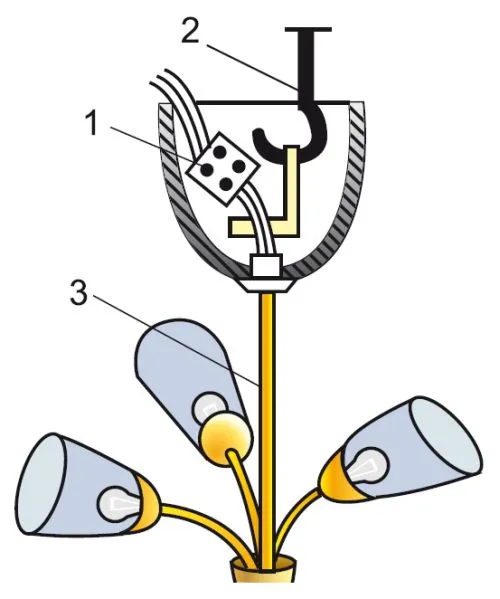

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

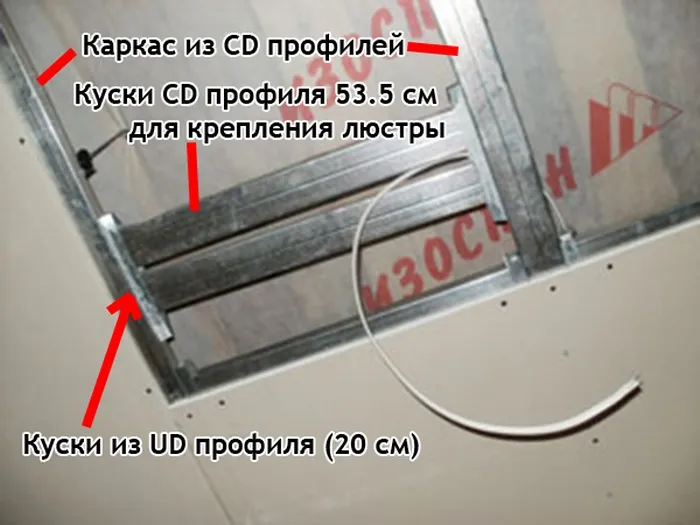

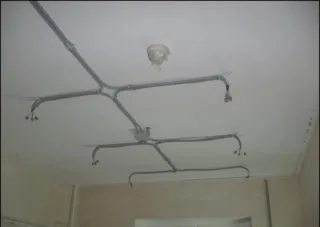

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

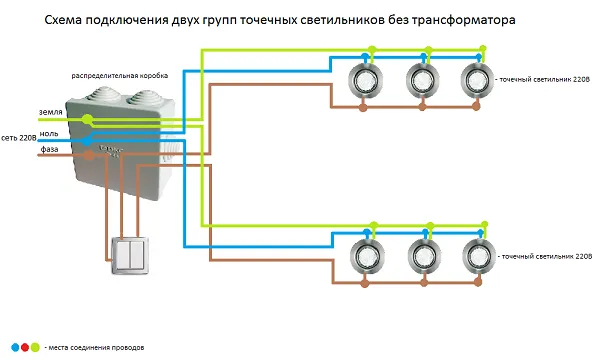

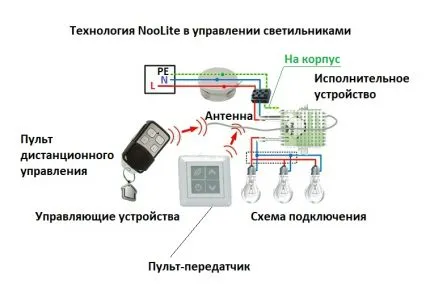

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Как самостоятельно установить точечные светильники

Если более детально рассматривать методику монтажа указанных световых приборов, то следует отметить, что для их подключения на процессе изготовления отделочных конструкций должны быть проложены питающие провода с запасом (200 – 300мм) для удобства дальнейшей коммутации. Для электробезопасности проводники должны быть продеты в специальную гофру и не контактировать с металлическими элементами каркаса напрямую (что может повредить изоляцию).

В местах, где предполагается производить монтаж точечного светильника, производится изготовление отверстий в какие и будут впоследствии устанавливаться приборы. Здесь все зависит от типа точечного светильника, поэтому размер и тип монтажного отверстия (круглое, квадратное, треугольное) должны соответствовать рекомендациям производителя (обычно указываются в паспорте изделия).

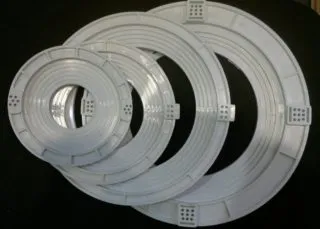

Прорезаться отверстия могут при помощи ножа, пилочки, фрезерной коронки (зажимается в патрон электродрели), причем делать эту процедуру рекомендуется поэтапно. Сначала делается само отверстие, а затем осуществляется его более тонкая подгонка с помощью напильника, наждачки, ножа с тем условием, чтобы корпус светильника плотно садился в подготовленное отверстие. Если же точечный светильник планируется монтировать в натяжные потолки, то необходимо на лицевую поверхность материала снабдить защитным кольцом. (О том как установить точечные светильники в натяжных потолках рекомендуем прочитать в следующем материале: http://domgvozdem.ru/index.php/elektrika/262-ustanovka-svetilnikov-v-natyazhnykh-potolkakh)

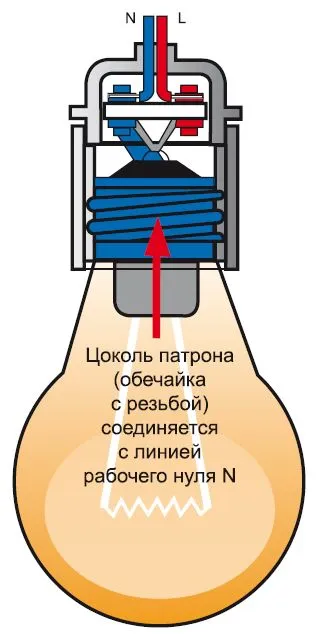

Схема подключения точечных светильников довольно проста и предусматривает коммутацию приборов к жилам кабелей в трех точках (фаза, ноль, заземление). Причем правильность электрического подключения можно проверить по соответствующим указателям на клемнике точечного светильника (L, N,  PE – соответственно).

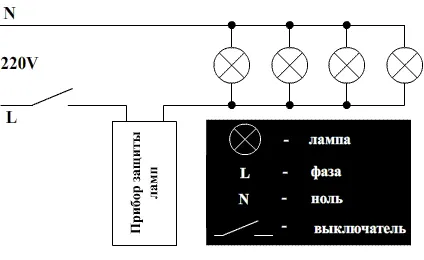

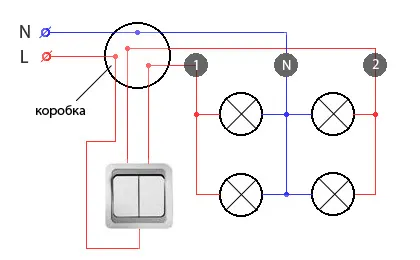

В целом же светильники должны подключаться между собой по параллельной схеме, когда каждый последующий прибор подключается шлейфом от предыдущего (с фазы на фазу, с нуля на ноль и т.п.). Причем таким образом может быть подключено любое число веток и с любым количеством светильников. Ограничения могут касаться лишь общей потребляемой мощности систем освещения.

После того как светильник подключен к соответствующим проводникам он утапливается в заранее подготовленное отверстие и фиксируется в нем при помощи специальных подпружиненных кронштейнов.

Как установить точечные светильники: пошаговая инструкция

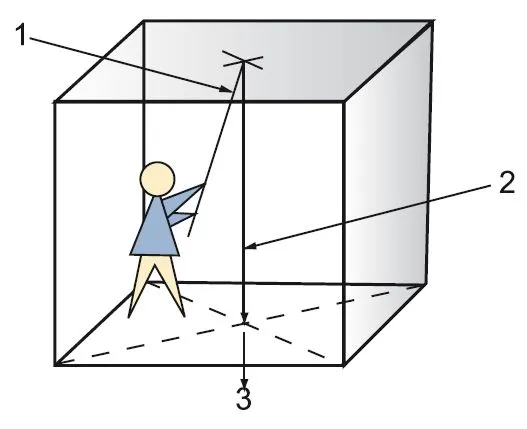

Как и многие другие виды работ, установка точечных светильников в гипсокартон начинается с разметки – срисованную или сохраненную каким-либо другим способом схему размещения точечных осветительных приборов переносят на потолочную конструкцию, и в соответствии с полученными метками сверлят отверстия нужного диаметра. Для этих целей применяют специальную коронку, установленную на дрель или шуруповерт – сверлить необходимо аккуратно, чтобы не повредить коронкой провода.

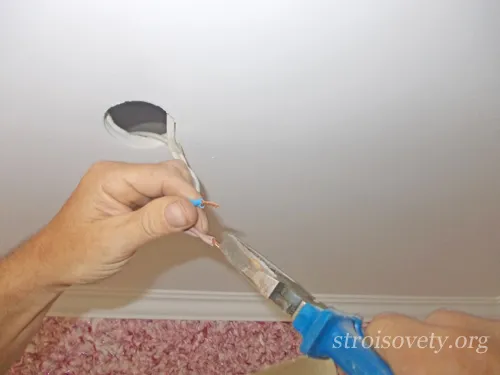

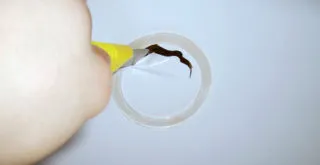

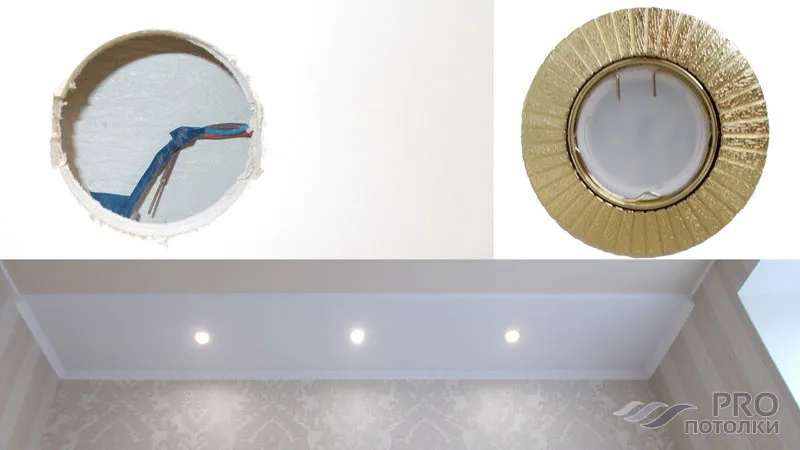

Когда посадочные отверстия готовы, заранее спрятанные под потолком провода вынимаются наружу, а петли разрезаются. После чего получившиеся два конца кабеля раздваивают – нужно разделить отдельные провода и очистить их от наружной изоляции. Делается это ножом или специальным инструментом.

Установка точечных светильников своими руками

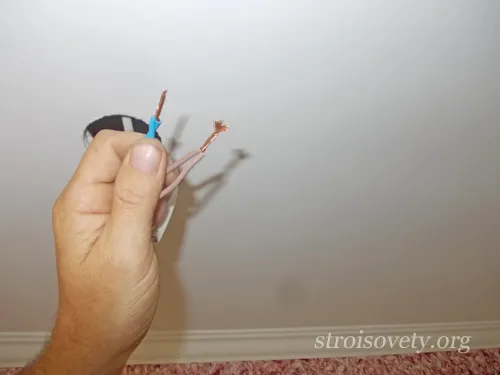

Следующим шагом концы четырех отдельных проводов необходимо зачистить. Если монтаж точечных светильников (а вернее их подключение) осуществляется посредством клемм, то от изоляции необходимо освободить небольшой участок провода (примерно 5-7мм). Если планируются скрутки, то зачистить лучше более длинный конец, поскольку длинные скрутки не сильно греются и не представляют никакой опасности, даже если их не пропаивать.

Как установить точечные светильники своими руками мастер-класс

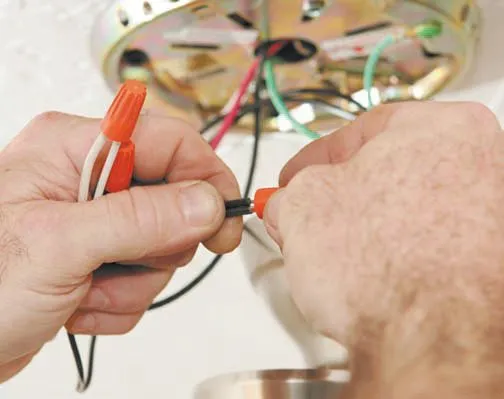

Зачищенные концы скручиваются попарно с соблюдением цвета проводов – синий необходимо соединить с синим, а коричневый с коричневым. Если монтаж точечных светильников в гипсокартон предусматривает заземление, то отказываться от него ни в коем случае нельзя. В этом случае прокладку проводов необходимо выполнять трехжильным проводом – зеленые или желтые провода также необходимо скрутить, соблюдая цветовую гамму. Скрутки нужно туго стянуть плоскогубцами.

Установка точечных светильников в гипсокартон фото

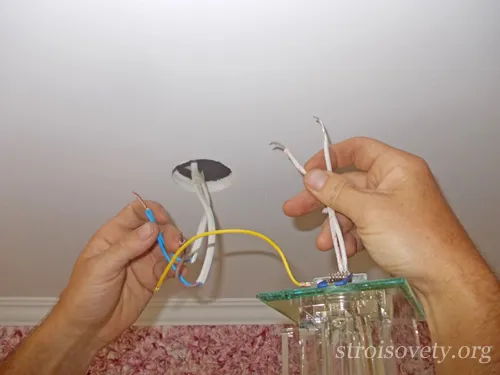

Ну а дальше все просто – берем светильник и подключаем его к скрученным проводам. Здесь главное не перепутать провод заземления, выходящий из светильника. В этом вопросе поможет разная окраска проводов – желтый или зеленый провод обязательно должен быть подключен к соответствующему проводу электрической проводки. Об остальных двух можно не переживать – один провод светильника к одной скрутке, другой – к оставшейся.

Подключение точечных светильников фото

Особое внимание необходимо уделить изоляции скруток – изоленту нужно мотать туго и в несколько слоев

Монтаж точечных светильников своими руками

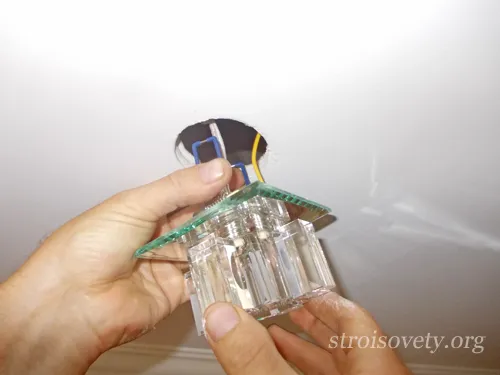

Подсоединенный таким образом точечный светильник остается только вставить в посадочное отверстие

Если вы обратите внимание на тыльную сторону светильника, то увидите два разжима – они стягиваются рукой и после того, как светильник будет немного вставлен в отверстие, отпускаются. Затем точечный осветительный прибор сам занимает необходимое ему положение и надежно фиксируется в посадочном отверстии

Монтаж точечных светильников в гипсокартон фото

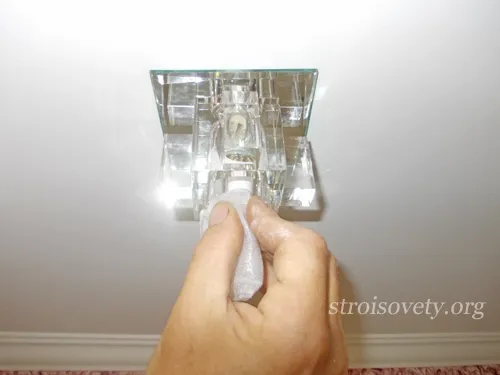

На завершающем этапе работ в светильник устанавливается лампочка.

Установка точечных светильников своими руками

Все, теперь можно спускаться со стремянки, включать подачу электроэнергии и наслаждаться проделанной работой.

Как вы уже поняли, установка точечных светильников выполняется не только легко, но и просто. Вызывать для этих целей квалифицированного электрика вовсе не нужно, и вполне можно обойтись собственными силами.

Автор статьи Дмитрий Ворохов

Как найти «питание» для светильника?

Актуальным вопросом для людей, которые желают самостоятельно установить точечный светильник, — это источник электроснабжения для лампы. Наиболее актуальными вариантами (по популярности) являются:

• Розетка электроснабжения;
• Выключатель общего освещения;
• Собственно распределительный щиток.

Последний вариант используется крайне редко, так как он крайне дорогой и не оптимальный. К подобному решению прибегают в случаях, когда подразумевается повышенное электропотребление. Современные светодиодные точечные светильники – это устройства, которые экономны.

Если планируется проведение проводки от выключателя, то убедитесь, что подключение было произведено перед механизмом «отсекателя». Если Вы сделаете наоборот, то светильник будет включаться и выключаться совместно с лампой или люстрой. Конечно, в некоторых случаях подобное решение оправдано, однако подобные задачи встречаются редко.

Как установить точечный светильник?

Установка точечного светильника может быть немного сложной, но если вы следуете этим шагам, вы сможете установить его самостоятельно:

1. Определите местоположение установки. Выберите точку, где вы хотите разместить светильник, и пометьте ее.

2. Проверьте проводку. Убедитесь, что электрическое подключение соответствует стандартам безопасности и требованиям электрической безопасности.

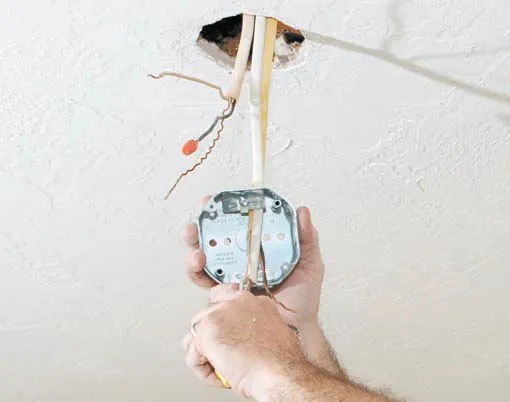

3. Вырежьте отверстие для светильника. Если вы используете точечный светильник с неподвижным корпусом, то вы должны вырезать отверстие в потолке. Если вы используете точечный светильник с подвижным корпусом, то вам необходимо сначала вырезать отверстие в потолке, а затем установить специальную коробку-адаптер, чтобы закрепить светильник.

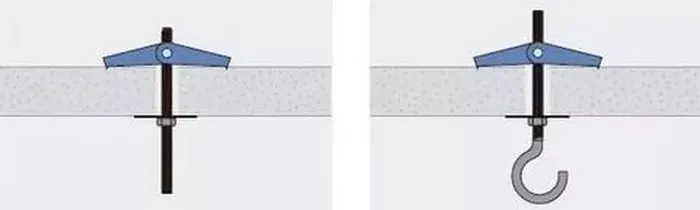

4. Установите светильник. Установите светильник в отверстие в потолке, используя крепежные крючки, которые обычно входят в комплект поставки. Если светильник не подвижный, то вы должны использовать винты, чтобы закрепить его в потолке. Если светильник подвижный, то вы должны использовать специальную коробку-адаптер, чтобы закрепить светильник.

5. Подключите провода. Подключите провода светильника к проводам электрической проводки в потолке. Обычно, вы должны соединять провод с проводом того же цвета, используя клеммы.

6. Установите лампочку. Установите лампочку в светильник и закрепите ее в соответствии с инструкциями по установке лампочек для данной модели светильника.

7. Проверьте работу. Переключите электрическую сеть и проверьте, работает ли светильник.

8. Завершение установки. Закройте светильник крышкой, если таковая имеется, и закрепите светильник в потолке. Ваш новый точечный светильник готов!
