Один из ключевых структурных компонентов каждого загородного дома — это межэтажные перекрытия. Способы их обустройства могут различаться. Независимо от выбранной методики, необходимо строго соблюдать технологии сборки таких конструкций.
Основные способы обустройства перекрытий
Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.
Существует и еще один тип перекрытия на второй этаж — заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.
Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках. Собирать их допускается как в кирпичных или блочных домах, так и в рубленых либо щитовых. Именно такие перекрытия монтируются в загородных зданиях чаще всего.
Основные конструктивные элементы
Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:
- Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
- Обшивка. Для сборки этого элемента обычно используется толщиной не менее 3 см.
- Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.
В конструкцию обычно включается и еще один элемент — утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.
В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.
Во сколько обойдется сборка
Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.
Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:
- Балок должно быть столько же, сколько и кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
- Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.
Расчет прочности балок
Чтобы перекрытие второго этажа по деревянным балкам получилось надежным, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимые длину и ширину бруса в наше время очень просто. Для этого следует воспользоваться онлайн-калькулятором.
Чтобы расчет балок перекрытия получился точным, нужно знать следующие параметры:
- ширину пролета;
- шаг установки бруса;
- породу древесины, использованную для изготовления бруса.
Шаг между стропилами кровли частных домов, возведенных в средней полосе России, обычно составляет 80 см. Соответственно на таком же расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м под них обычно берется материал сечением 150х150 мм.
Что еще нужно учитывать
Выполнив расчет балок перекрытия и закупив все необходимые материалы, можно приступать собственно к монтажу конструкции. Однако перед этим желательно выполнить еще ряд подготовительных мероприятий.
Дерево — материал относительно недолговечный. Со временем из-за сырости брусчатые балки и доски могут начать подгнивать. Чтобы оттянуть этот процесс на как можно более долгий срок, перед началом сборки перекрытия все пиломатериалы следует обработать специальным антисептическим средством. Такие составы обычно предохраняют дерево еще и от заражения грибком.
Помимо этого, брус и доски нужно покрыть средством, снижающим риск возгорания. В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брус и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени для того, чтобы покинуть дом.
Также очень неплохо перед сборкой перекрытия обработать доски и брус средством против насекомых. Жучки-точильшики в последующем могут доставить владельцам дома массу неприятностей.
Порядок сборки
Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются в доме в таком порядке:
- Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.
- Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
- Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
- Поверх плит монтируют еще один слой пароизоляции.
- Набивают доски пола второго этажа.
Еще один способ монтажа
Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным. В противном случае лучше устроить в доме перекрытие по балкам немного другого типа, собрав на втором этаже так называемые плавающие полы. Конструкция их довольно-таки сложна. Но при желании их можно смонтировать и самостоятельно.
Как собрать плавающие полы
После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.
Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа. Далее несколько плит разрезают на полосы. Они необходимы для прокладки помещений на втором этаже по периметру. В последующем их можно будет закрыть плинтусом.
Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем — чистовой материал.
Более простой и дешевый способ звукоизоляции
При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.
Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.
Заключение
Устройство перекрытия второго этажа по деревянным балкам, как видите — процедура несложная. Собрать такую конструкцию можно в том числе и самостоятельно. Но, конечно же, выполняя монтаж перекрытия, следует в точности придерживаться положенных технологий. В этом случае конструкция получится надежной и долговечной.
Дома из газобетона строятся быстро и сравнительно просто. Стены обладают прекрасной теплоизоляцией, но они обладают меньшей прочностью по сравнению с кирпичными и железобетонными ограждениями. Данный фактор сказывается на малой этажности строений и выборе материалов для конструктивных элементов, опирающихся на легкие блоки. Перекрытие по деревянным балкам в газобетонном доме считается наиболее предпочтительным вариантом по отношению к сборным или монолитным железобетонным плитам. Основным его преимуществом является малый вес, отражающийся на существенном снижении нагрузок на стены и фундамент.
Виды деревянных перекрытий
Внутренние перекрытия, наряду с прочими конструктивными элементами дома, являются важными составляющими строения. Они придают определенную жесткость возводимому сооружению и несут всю весовую нагрузку от напольного покрытия, располагаемой мебели и самих жильцов. Способ устройства и выбор материалов обусловлен местом монтажа перекрытия. Оно определяет и разделение конструкций по назначению на:
- цокольные;
- межэтажные;
- чердачные.
Особенность цокольного перекрытия состоит, прежде всего, в необходимости более тщательной предварительной пропитки несущих деревянных балок и настила чернового пола антисептическим раствором, предотвращающим поражение древесины грибком и плесенью. Если под жилым помещением расположен неотапливаемый подвал или кладовка, потребуется укладка гидроизолирующих и утепляющих материалов толщиной не менее 20см. В данном случае для предотвращения образования конденсата, обусловленного разницей температур чернового пола и холодного подвала, сверху на утеплитель следует уложить слой пароизоляции. Снизу перекрытие можно обшить горбылем.
К межэтажным перекрытиям предъявляются особые требования по прочности и несущей способности сооружаемой конструкции, так как они одновременно служат полом вышележащих помещений. При этом перекрытие первого этажа в доме из газобетона должно быть:
- легким, не создающим слишком большой нагрузки на стены и фундамент;
- предельно жестким, не допускающим даже минимальных подвижек и прогибов.
Пренебрежение расчетными параметрами, заложенными на этапе проектирования дома, могут привести к его обрушению.
В отличие от выше рассмотренных видов, чердачные перекрытия не нуждаются в устройстве полов, если только помещения под крышей не будут использоваться для хозяйственных нужд. Важным моментом здесь является надежная изоляция потолка жилых комнат утепляющими материалами, которые размещают между деревянными балками перекрытия.
В доме, возводимом из газобетонных блоков, любой вид сооружаемого перекрытия укладывают на монолитный армирующий пояс, являющийся обязательным конструктивным элементом строения.
Устройство армирующего пояса
Ячеистые бетонные блоки, в силу особенностей и способа изготовления материала, плохо выдерживают долговременные точечные нагрузки. Монолитный армопояс, выполненный по периметру возводимых стен, перераспределяет возникающие в них напряжения, предотвращая, тем самым, растрескивания в местах размещения оконечностей опорных балок перекрытия. Опоясывающая конструкция укрепляет стены, придавая им целостность и обеспечивая устойчивость при возможных небольших подвижках фундамента, связанных с усадкой грунта.
Для устройства армопояса применяют специальные блоки с U-образной выемкой, которые значительно облегчают монтаж. В готовую полость укладывают арматурный каркас с закрепленными на нем закладными элементами, предназначенными для крепления опорных балок. После этого выполняют заливку выемки бетонным раствором.
При отсутствии блоков со специальными вырезами, армирующий пояс изготавливают как монолитную железобетонную ленту, охватывающую весь периметр стен на определенном уровне.
Типы перекрытия и особенности монтажа
Подбор балок, устанавливаемых на подготовленный армопояс, должен соответствовать определенным типам конструкции деревянного перекрытия, которые могут быть:
- балочными;
- балочно-ребристыми;
- облегченными ребристыми.
Несущие элементы балочных перекрытий представляют собой клееные или цельные деревянные брусья, размер поперечного сечения которых зависит от длины перекрываемого пролета, а также от воздействующих нагрузок. Их расчет выполняется довольно сложно, поэтому за возможные суммарные нагрузки берут усредненное значение, равное 400 кг/кв.м. Исходя из этого, подбирают необходимую длину, сечение и шаг установки балок.
Монтаж балочно-ребристых конструкций предусматривает дополнительное использование досок, поставленных на ребро. Подобная технология несколько сложнее предыдущей, однако такой вариант значительно экономит расход древесины в тех местах, где нагрузка на балки минимальна.
Облегченный ребристый тип перекрытий встречается довольно редко и применяется, в основном, при возведении каркасных деревянных домов. При этом допустимая длина перекрываемого пролета не должна превышать 5м, а шаг поставленных на ребро досок – 30см.
Монтаж любого типа перекрытия в доме из газобетона состоит из ряда технологически важных моментов, на которые следует обратить особое внимание:
- балки подбирают из качественной древесины, влажность которых не превышает 15%. Они не должны иметь прослабленных зон и включений из сучков;
- все элементы подвергают пропитке антисептиком с последующей обработкой антипиреновыми составами для предотвращения возможного возгорания;
- для исключения прямого контакта дерева с металлом или газобетонными блоками, производят дополнительное изолирование древесины в проблемных зонах рубероидом или его аналогами с целью недопущения скопления конденсируемой влаги;
- укладку балок производят перпендикулярно к бо́льшей стороне постройки, оставляя, при этом, вокруг оконечности балки температурный зазор в 2-3см, компенсирующий линейные деформации древесины.
Балки перекрытия начинают монтировать от края стены, соблюдая шаг, определенный расчетным проектированием, и выравнивая их по строительному уровню. Концы опор заводят на стену не менее чем на 13-15см и крепят их к армопоясу оцинкованными металлическими пластинами или уголками.
После того, как балки будут надежно зафиксированы, снизу их обшивают вагонкой, обрезной доской или гипсокартоном, в зависимости от желаемой отделки потолка. Промежуток вдоль опор заполняют звукоизолирующими материалами. Затем сверху на балки устанавливают лаги, а по ним уже сооружают черновой пол. Для его устройства используют обрезную доску или древесно-стружечные плиты, исходя из варианта напольного покрытия.
Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.
При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.
Перекрытие в доме
Что учитывать при выборе пиломатериала
Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.
Замер влажности древесины
У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.
Косослой
Свилеватость
Подбор брусков или бревен по размерам
В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.
Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²
Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²
Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.
Выбор сечения бруса в зависимости от нагрузки и ширины пролета
Подготовка брусков или досок к укладке
Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.
Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.
Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.
Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:
- для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
- для не нагружаемого чердачного помещения 130-150 кг/м²;
- для используемого чердачного помещения до 250 кг/м².
Расчет шага распределения брусков или досок
Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.
Распределение балок под перекрытие
Технология монтажа деревянных перекрытий
Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.
Гвоздевая пластина
Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.
В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.
Перфорированная опора бруса
Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.
У такого соединения имеются определенные достоинства:
- Т-образный узел отличается надежностью;
- монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
- в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
- становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.
Виды перекрытий и их устройство
Типы перекрытий из дерева
В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.
Существует следующее подразделение несущих сводов по видам:
- Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
- Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
- Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

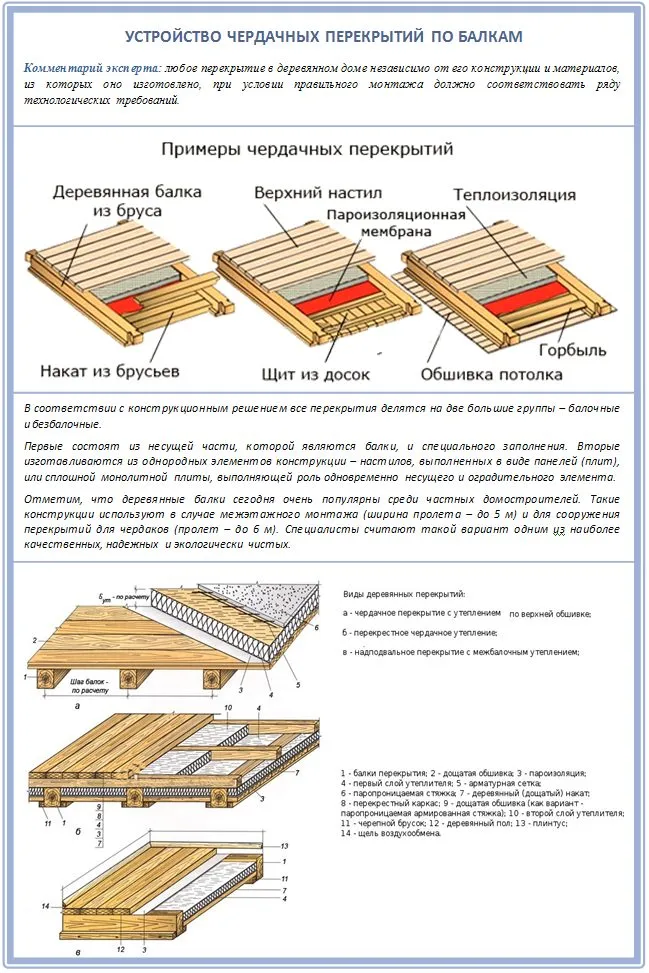

Чердачное перекрытие из двутавровых балок
В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.
Устройство деревянного перекрытия
Особенности строительства перекрытий в кирпичном доме
Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.
Порядок работ при монтаже своими руками:
- Имеющийся зазор между стеной и брусом заполняют уплотнителем.
- Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
- Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
- В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
- Поверх утеплителя крепят лаги с шагом 50-70 см.
- К лагам прибивают струганные доски.
- В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
- Выполняют окончательную отделку напольного покрытия и потолка.
Схема перекрытия
Правила монтажа в деревянном доме
От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.
Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.
Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.
Ниши для перекрытий в деревянных стенах
Поэтапный монтаж пола в деревянном доме:
- Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
- Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
- В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
- Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
- Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
- Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
- На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
- Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
- Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.
Пример монтажа перекрытия в стене из газобетона
Возведение межэтажных сводов в доме из газобетона
Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.
Устройство деревянного перекрытия между этажами
Пошаговая инструкция монтажа свода в газобетоне
Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.
Этапы работ своими руками:
- Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
- Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
- Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
- Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
- Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
- Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
- После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.
Отделка пола по балкам
В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.
Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.
- Виды перекрытий из дерева
- Выбор балок перекрытия
- Характеристика потолочного перекрытия из балок
- Некоторые рекомендации
При строительстве любого малоэтажного дома чаще всего используются перекрытия деревянного характера.
Это балки, закрытые с обеих сторон листовым либо погонажным материалом. Установка балок перекрытия – важный и ответственный этап стройки.
Перекрытия в виде деревянных балок уместны и при каркасном виде строительства, и при возведении домов из бруса либо оцилиндрованного бревна. Применяются в строительстве и балки, изготовленные из других материалов.
Например, железобетонные или металлические. Предназначение железобетонных балок – пролеты (от 3 до 7,5 м), сопровождающиеся использованием спецтехники (кран), так как их вес достаточно высок, где-то от 175 до 400 кг. Их применение целесообразно для перекрытия больших пролетов. К недостаткам можно отнести обязательное использование специальной техники.
Балки из металла применяются без ограничения ширины пролета. По своему характеру они долговечны, отличаются надежностью, но все же в строительстве их установка встречается не часто. К недостаткам такого вида балок можно отнести быструю коррозию при воздействии влаги, недостаточную звукоизоляцию и теплоизоляцию.
Виды перекрытий из дерева
Деревянные перекрытия между этажами используются в небольших строениях.
Кому-то нравится дом с мансардой, кому-то обязательно наличие подвала. Поэтому обойтись без деревянных перекрытий не получится. Они служат именно для того, чтобы выполнить разделение жилых комнат от подсобных помещений. В зависимости от назначения того или иного перекрытия и осуществляется их классификация:
- Перекрытия цокольные и подвальные. В их задачу входит отделение жилого этажа от подвального помещения. Теплоизоляционные свойства в этом случае должны быть на высоком уровне.
- Перекрытия чердачные. Их назначение – отделить жилой этаж от чердачного помещения. К обязательным требованиям такого рода перекрытий относится устройство пароизоляции и теплоизоляции.
- Перекрытия между этажами. Они необходимы, если планируется возведение коттеджа. Главным требованием к такого рода перекрытия является высокая степень звукоизоляции.
Если говорить о цокольном перекрытии, то при его устройстве перед балками стоят следующие задачи:
- В функцию торцевин (крайних конструкций) входит обеспечение крепежа частей потолка (подвала).
- К задаче промежуточных систем (внутренних) можно отнести упор торцом в нижнюю обвязку.
- Что касается пристенных элементов, то они образуют стык с нижней обвязкой и их монтаж осуществляется к внутренним стенам.
Вернуться к оглавлению
Монтажные работы по устройству перекрытий
Чаще всего балки перекрытия располагаются на несущих стенах. Шаг не должен быть больше, чем один м, но и не меньше, чем 0,6 метра. Ширина конструкции должна соответствовать значению, которое не может быть меньше 1/3 существующей ширины пролета.
Осуществляя монтаж, на систему в первую очередь размещается накат, выполненный из щитов либо досок. Изделия хорошей прочности имеют сечение 50х50 либо 40х40. Многие строители поверх наката размещают песочный слой, служащий для повышения степени звукоизоляции. Затем идет слой утеплителя, а потом уже – настил из досок.
Не забудьте, что торцы элементов, подлежащие заделке в наружные стены, особо уязвимы. Обусловлено это тем, что таким образом происходит контакт конструкции с гнездом в стене (холодным), в связи с чем образуется конденсат, который разрушает деревянную поверхность.
Для исключения такой проблемы торцы защищают от контакта со стеной при помощи рубероида либо обработки специальным составом, обладающим защитными свойствами. Если ваше строительство носит капитальный характер, то подобные элементы можно установить на изготовленный из бетона связывающий и усиливающий пояс.
Установка проводится «маячным» способом. Он подразумевает монтаж сначала крайних деталей, а потом промежуточных. Чтобы соблюдать правильное положение при укладке крайних устройств нужно применять уровень, потому что на этом этапе работ погрешности недопустимы.
Промежуточные элементы можно выверять при помощи рейки либо шаблона. Для осуществления выравнивания под их торцевые концы подкладываются обрезки дерева (просмоленные), обладающие различной толщиной. Не рекомендуется выполнять подтесывание торцов, а также использовать в качестве подкладочного материала щепки, имеющие хрупкую структуру.
Укладывать балки нужно “маячным” способом, при котором сначала монтируются крайние балки, а потом промежуточные.
Советы профессионалов в основном о том, что торец балки не следует доводить до уличного края где-то сантиметра на два. А чтобы осуществить заделку гнезд, можно применить монтажную пену либо пенопласт. Крепление изделий между собой осуществляется с помощью специально разработанных креплений из металла.
В том случае когда балки располагаются близко к дымоходным трубам, расстояние до них не должно быть меньше 38 сантиметров. Если сократить это расстояние, то обязательно расположить между кладкой дымоходной трубы и самой конструкцией негорючий асбестовый лист.
В строительстве домов из бетона, шлакобетона, кирпича и камня с пролетом больше трех метров используются балки из железобетона. Их монтаж осуществляется с шагом в 130-150 см и соединяется с арматурой перекрытий. Если длина пролета составляет меньше шести метров, то можно осуществить монтаж устройства ребристого характера в целях обеспечения ровного потолка. Необходимое расстояние между элементами – от 0,5 до 1 м.
Вернуться к оглавлению
Выбор балок перекрытия
Выбор балок – очень важный этап в строительстве жилого дома, так как использование качественного материала положительно скажется на постройке в целом. Самым лучшим вариантом профессионалы считают круглый лес. К его положительным качествам можно отнести устойчивость к прогибанию с течением времени.
Если выполнять монтаж перекрытия из бруса, то это может сказаться на свойствах прочности, так как этот материал изготавливается чаще всего из деревянной сердцевины. А она значительно уступает по твердости другим слоям дерева. Перекрытия, выполненные из круглого леса, с большой нагрузкой справляются лучше, чем перекрытия из досок либо бруса.
Существует ряд обязательных требований, предъявляемых к перекрытиям из дерева:
- Если перекрытия устанавливают между комнатами жилого и нежилого характера, то обязательно выполнение их утепления. Иначе жилая комната не будет сохранять необходимое количество тепла.
- Прочность перекрытий должна быть на высоком уровне, так как на них приходится большая нагрузка, создаваемая мебелью, людьми и так далее.
- Высокая степень звукоизоляции тоже не помешает. Для ее улучшения, места стыка необходимо качественно заделать.
- В перекрытии, установленном над подвалом, обустройство вентиляции является обязательным.
Преимущество деревянных балок перекрытия бесспорно, так как это натуральный и экологически чистый материал. Его монтаж не доставляет особых проблем. Если соблюдать все технологические правила установки балок перекрытия, то служить они вам будут долго.
Цокольное перекрытие по балкам представляет собой конструкцию из бревен, расположенных на определенном расстоянии друг от друга. Балка – деревянный брус с прямоугольным сечением. Несущие бревна, пол, межбалочное заполнение, а также отделочный слой потолка, представляют деревянное перекрытие.
Преимущества и недостатки перекрытия по деревянным балкам
Такие перекрытия очень часто используются в частных домах. Устанавливаются они между этажами либо отделают комнату и чердак. Преимущества цокольного перекрытия, сделанного при помощи деревянных бревен:
- Для их монтажа не нужно использовать дополнительную технику (бетономешалки, краны и так далее).
- Легкость. Эти перекрытия намного легче, чем конструкции из других материалов.
- Воспользовавшись такими строениями можно значительно уменьшить нагрузку на фундамент.
- В отличие от бетонных перекрытий, эти всегда можно усилить (нарастить).
- Легко монтируются и относительно недорого стоят.
Несмотря на все очевидные преимущества данных конструкций, они имеют и ряд недостатков, к ним можно отнести:
- высокая пожароопасность.
- чувствительность к изменениям температуры и влажности воздуха.
При правильной обработке дерева современными веществами можно полностью исключить указанные выше изъяны деревянных конструкций.
Требования к деревянным брусьям для перекрытий
На качество дерева влияет уровень его просушки, показатель влажности ни в коем случае не должен превышать 14 %, иначе материал будет иметь малую степень прочности, начнет прогибаться под действием нагрузок. Правильно подобранная балка должна иметь толщину не менее 1/24 от ее длины. К примеру, если ее длина 5 м, то ширина должна быть 20 см. Если достичь необходимой толщины сложно, то складывается несколько узких балок в одну.
Для расчета нагрузок, действующих на перекрытие, нужно учесть тяжесть самого перекрытия (брус, утеплитель, настил) и добавить к ним усредненные показатели нагрузок от мебели, людей и так далее. Очень часто нагрузку на цокольное перекрытие, выполненное по деревянным балкам, принимают равным 400 кг/м2. Учесть все возможные нагрузки достаточно сложно, поэтому при проектировании к полученным результатам добавляют 30-40 %, чтоб получить запас прочности.
Каждая деревянная балка характеризуется прогибом, наименьшее значение которого составляет 1/300 от ее длины. Таким образом, необходимо использовать строительные конструкции (подъемы), способные снизить указанный прогиб. Нужно учитывать, что лиственные породы деревьев нежелательно применять, так как они плохо работают на изгиб.
Как рассчитать нужный диаметр бруса
Чтоб определиться с сечением деревянных элементов, нужно разбить длину помещения на шаг так, чтоб в результате получить цифру в пределах от 0,6 м до 1 м. Например, если длина помещения составляет 7,3 м, то ее необходимо разделить на 10, расчетный шаг будет 0,73 м. Затем, исходя из указанной в тексте таблицы, подбираем нужное для конкретного случая сечение деревянных балок.
Таблица 1. Сечение деревянных балок
Исходя из данных этой таблички, если длина пролета 4,0 м и шаг 0,6, то нужен брус с толщиной 100 мм, и высотой 200 мм. Истинная длина бруса увеличивается на размер его опирания с двух сторон, поэтому его длину рассчитываем так:
Нельзя забывать, что ширина пролета для цокольного перекрытия по деревянному брусу не может быть больше 5 м. Также необходимо ответственно подходить к расчету нагрузок на деревянное перекрытие, так как неправильно подобранные показатели могут привести к провисанию потолка или его разрушению, что может повлечь не только материальные затраты, но и угрожать жизни людей.
Современные компьютерные программы позволяют выполнять расчеты нагрузки на перекрытия с достаточной точностью. Поэтому, если есть сомнения, можно перепроверить с их помощью предполагаемые вами показатели.
Делая цокольное перекрытие по деревянному брусу нужно учитывать, что брус монтируется вдоль более короткой стены. К примеру, для помещения длиной и шириной 4х5 м. соответственно, деревянные балки будут использоваться четырехметровые.
Если постройка кирпичная, или же фундамент выстроен из этого материала, то брус размещается в нем наглухо. В кирпичной кладке необходимо заранее предусмотреть проемы для расположения бруса перекрытия. Чтоб глубина опорного гнезда для бруса была не меньше 18 см. Это необходимо, чтоб балка опиралась, на фундамент своей длиной на 15 см и при этом оставался воздушный зазор в 30 мм. Этот зазор нужен для компенсации расширения древесины.
Перед укладкой бруса в фундамент, его нужно срезать под углом 60 из торца. Располагать деревянную балку нужно так, чтоб направление спила образовывало расстояние от балки до кирпичей не меньше чем на 50 мм. То есть нижняя часть бруса должна вплотную прилегать к кирпичной кладке.
Перед началом монтажа деревянного бруса перекрытия, его концы нужно обернуть рубероидом в два слоя и закрепить гвоздями. Эти действия препятствуют процессам гниения бруса, в тех частях, где он опирается на фундамент.
В начале работ располагают две ограничивающие балки. При этом соблюдают уровень бруса по вертикали и горизонтали.
Ограничивающие балки должны быть размещены от фундамента не более чем на 5 см, чтоб выровнять их по уровню, используют обрезки древесины, покрытые смолой.
После того как крайние балки выставлены, между ними натягивают нить, по которой будут выставлять и выравнивать промежуточные деревянные балки. Закончив монтаж промежуточного бруса, его торцы утепляют минеральной ватой, затем закрепляют металлическим уголком. Для этого одну из полочек уголка прикручивают саморезами к брусу, а другую закрепляют к фундаменту.
Как правильно выполнить накат
После того как балки надежно закреплены, к ним прикручиваются черепные бруски. Они представляют собой бруски с сечением 40х40 мм или 50х50 мм, которые прикручиваются с обеих сторон балки, для того, чтоб можно было сделать накат. Накатом называют настил, который обеспечивает звуко- и теплоизоляцию. Доски наката набивают на деревянные бруски таким образом, чтоб они закрыли все пространство.
Нельзя набивать доски или щиты наката снизу бруска или балки, потому что они будут держаться только на гвоздях. Для этих целей нужно применять шпунтованную доску, имеющую продольные пазы для соединения и фаску.
Готовый настил нужно уберечь от разрушения, поэтому его вскрывают по всей поверхности антисептиком. Затем по нему разлаживают пароизоляцию. Листы этого слоя необходимо расположить внахлест друг на друга на 10-15 см. Следующим слоем разлаживают утеплитель, он может быть любой (рулонный, плиточный, насыпной). Если нужен бюджетный природный утеплитель, то можно использовать просушенные древесные опилки. Посмотрите видео, как гидроизолировать перекрытие.
Необходимая высота утеплителя для пола составляет 20 см. Если сечение балок не дает возможность установить утеплитель такой толщины, то можно поверх бруса уложить лаги, а между ними утеплитель. К тому же балки, имеющие большое сечение, очень часто не очень ровные для пола. Часто сверху них укладывают лаги с меньшим сечением, они более ровные. Их разлаживают перпендикулярно брусу, с меньшим шагом. Чтоб выровнять лаги по уровню, под них подкладывают пластиковые клинья.
Как увеличить несущую способность перекрытия
Делая цокольное перекрытие по деревянным брусьям, можно сэкономить на накате и утеплителе, без ущерба свойствам данной конструкции. При таком конструктивном решении имеет смысл разместить рубероидный слой по всей площади пола. Подсыпку необходимо будет выполнить, используя утрамбованный щебень или гравий.
Основным преимуществом цокольного перекрытия по деревянным балкам является то, что нагрузку, которую выдерживают этот брус можно увеличить.
Делается это с помощью наращивания поперечного сечения бруса, а именно: к балкам прибиваются доски определенной толщины, они также опираются на фундамент. Вместо досок можно применять и металлические швеллеры, которые крепятся к брусу болтами. Также усилить перекрытие есть возможность и более легким методом: уложить дополнительные балки между теми, которые уже установлены.
Таким образом, если со временем, под агрессивным действием влаги, холода, вредителей деревянные балки начнут разрушаться, то не нужно полностью переделывать все перекрытие, достаточно просто заменить поврежденный опорный брус на новые балки.
Есть менее бюджетный вариант увеличения несущей способности перекрытия – перекрестная схема расположения несущих балок. В таком случае опора перекрытия происходит по всему контуру фундамента. В местах, где балки пересекаются, их стягивают хомутами друг с другом. Очень часто гораздо легче сделать меньшим расстояние между несущими балками перекрытия, чем использовать перекрестную схему.
Какая доска нужна для чердачного перекрытия?
Для чердачного перекрытия рекомендуется использовать доски, изготовленные из высококачественной хвойной породы дерева, такой как сосна или ель. Такие породы обладают высокой прочностью и стойкостью к влаге, что делает их идеальным материалом для чердачных перекрытий.
Толщина доски для чердачного перекрытия зависит от расстояния между балками и нагрузки, которую они должны выдерживать. Обычно используются доски толщиной 25-50 мм. Расстояние между балками может варьироваться в зависимости от конкретного проекта, но обычно оно составляет 60-120 см.
Также при выборе досок для чердачного перекрытия следует учитывать их влагостойкость и способность к сохранению формы и размеров при воздействии влаги и температурных изменениях. Для улучшения этих свойств можно применять различные обработки дерева, такие как антисептики и лаки.
