Установка водопроводной линии к водоснабжению своими силами приносит не только экономию на услугах специалистов, но также обеспечивает уверенность в том, что все этапы работ выполнены согласно технологическим нормам. Это особенно актуально при устройстве ввода воды в частный дом.
- Решение организационных вопросов
- Земляные работы: копаем траншею под трассу
- Врезка в магистраль
- Постель под трубу, утепление
- Ввод в дом, узел учёта
Решение организационных вопросов
Перед тем как получить разрешение на подключение к водопроводу, нужно зарегистрировать нового потребителя. Это во многом интерес застройщика — наличие проекта в общей базе поможет переложить ответственность за повреждение подземных коммуникаций на тех, кто это сделал.
Помимо этого потенциальному потребителю выдаётся набор документов, составляющих технические условия для проекта. Сюда входит изображение трассы трубопровода, глубина её закладки и удаление от основных ориентиров, материал и диаметр трубы, прочие местные условия и примечания. Чтобы получить этот набор нужно написать заявление на имя начальника местного отделения водоканала или лица, заменяющего его по данному вопросу.
Полученные техусловия являются исходными данными проекта, на их основе составляется набор рабочей документации, включающий:
- расчёт водопотребелния и объёма стоков;
- схемы разводки в аксонометрии;
- поэтажные планы системы водоснабжения и обустройства санузлов;
- чертежи и схемы узлов учёта, распределения и подготовки воды;
- схема мелиорации и перечень поливного оборудования при их наличии.
Пример аксонометрической схемы системы водоснабжения дома
Изучить требования к проектированию систем водоснабжения и составить проект самостоятельно может сам потребитель, но в таком случае придётся указать составителем сертифицированного специалиста с допуском СРО к проектированию такого типа, копия которого обязательно прилагается к проекту. Проект служит основанием для заключения договора между поставщиком воды и её потребителем.
После оплаты всё, как правило, уже зависит от исполнителя. Но вы можете взять в руки и техническую сторону вопроса, вплоть до самостоятельной врезки в систему. Важно выполнить работы в точном соответствии нормативным требованиям, иначе ваше подключение не пройдёт инспекцию.
Земляные работы: копаем траншею под трассу
Согласно разметке проекта проводится выемка грунта полосой около 30 см в поперечнике. Обычно магистральная труба прокладывается по кратчайшему пути, но за 2 метра до места врезки поворачивает к муниципальному трубопроводу под прямым углом. Участок в метре от магистральной трубы откапывается с уширением до 50–60 см, сам трубопровод очищается от грунта до просвета в 250 мм с каждой стороны.
Проблемы возникают при работе на проезжей части. Чтобы перейти дорогу с покрытием, потребуется забивка обсадной трубы без резки полотна и вскрытия подготовительной насыпи. Здесь не обойтись без специального оборудования, прокол под дорогой — достаточно сложная инженерная задача.
Пересечь траншеей грунтовую дорогу гораздо проще, но здесь также возможны затруднения. Дело в том, что при выполнении работ подрядчиками водоканала большинство таких проектов закрываются за один рабочий день: траншея откапывается, труба врезается и прокладывается до технического колодца. Затем мастер подписывает акт выполненных работ, труба накрывается засыпкой и сигнальной лентой, а грунт засыпается обратно.
При самостоятельном выполнении работ ожидание инспекции может затянуться на несколько дней, поэтому над траншеей нужно выполнить настил для проезда транспорта. Это не так уж сложно: поперёк трассы укладываются деревянные брусья или обрезки брёвен длиной по 80–100 см. Под них делают небольшие подкопы и подмащивают по кирпичу в каждую точку опоры. Поперёк брусьев, то есть по направлению траншеи, сбивается настил из досок длиной в 3–3,5 метра. Не забудьте оградить рабочую зону предупреждающими лентами со световозвращающими полосками.
Врезка в магистраль

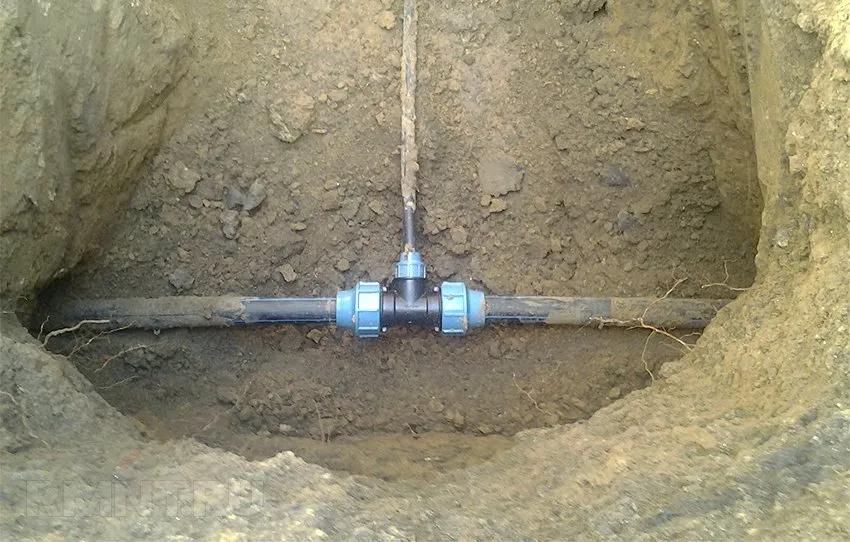

Способ ответвления магистральной трубы зависит от её материала. Для ПНД и пластиковых труб врезка осуществляется установкой фитинга-тройника с боковым ответвлением на 25–32 мм. Очень важно, чтобы в этом узле было как можно меньше резьбовых соединений, поэтому переходники-бочонки не приветствуются.
Металлические и чугунные трубы разветвляются с помощью накладных хомутов для врезки. Часть хомута с отводом упаковывается на пасту-герметик, наиболее надёжным себя проявит мастика для посадки автомобильных стёкол. Область соприкасания хомута с трубой нужно очистить от грязи и ржавчины, обеспечить герметику хорошую адгезию.

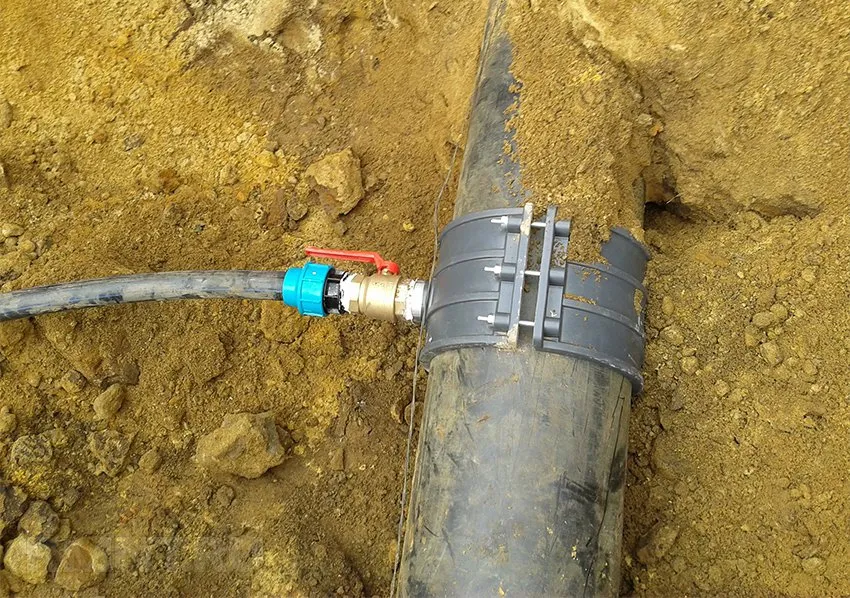

Накладной хомут — хороший способ врезаться в магистраль из любого материала, находящуюся под давлением. К отводу хомута сразу пакуется шаровый кран, затем сверлится отверстие. Дрель можно защитить от воды обрезной верхней частью бутылки.
Точно такой же способ может использоваться для стальных труб, на которые предварительно приваривается резьбовой торец. Важно успеть проткнуть трубу сверлом на вылет, быстро выдернуть его и закрыть кран. Поэтому дрель должна быть мощная, а сверлить нужно на больших оборотах и с сильной подачей. Достаточный диаметр отверстия — 14–18 мм, в зависимости от прохода трубы.
Постель под трубу, утепление
Труба ввода должна залегать на 15–25 см ниже глубины промерзания грунта. Дно траншеи нужно готовить подсыпкой, быстро пропускающей воду, например, песком или керамзитом. Высота постели под трубой — около 10 см, ещё 5–6 см насыпаются сверху. При малой глубине заглубления и на нестабильных грунтах рекомендуется распределить нагрузку слоем мелкого гравия в 3–4 см или выложить траншею кирпичом перед засыпкой грунтом.
1 — песчаная подсыпка; 2 — водопроводная труба; 3 — кирпич; 4 — грунт
Часто бывает так, что уровень траншеи оказывается ниже, чем проложена магистральная труба. Обманываясь принципом «если там течёт, то и тут не замёрзнет», вы рискуете лишиться воды в зимний период. Дело в том, что трубы с постоянной циркуляцией не успевают образовывать лёд, а вот застоявшаяся на такой же глубине жидкость мгновенно закупорит трубу.

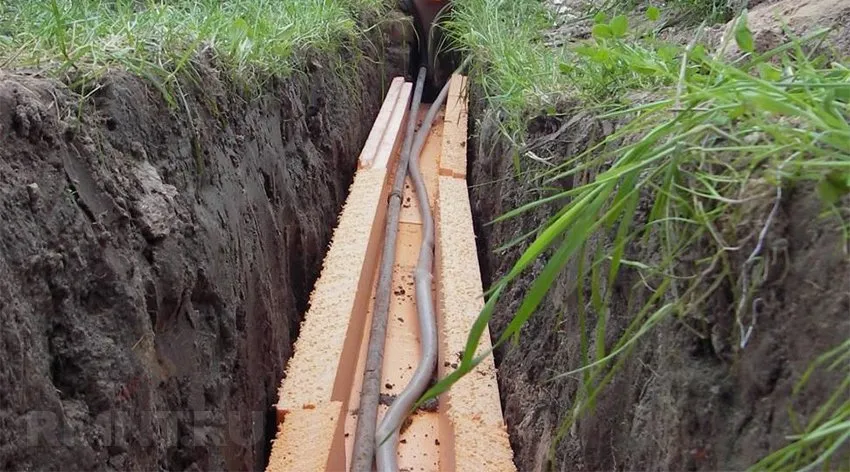

Поэтому магистраль прокладывается в промерзающем грунте только при крайней необходимости, например, на входе в дом или у точки врезки. В этих местах участки ввода считаются уязвимыми и нуждаются в утеплении или обогреве. Если вы не используете композитную трубу с утеплением, проблема решается вымащиванием поверх слоя песка ПСБ-плит или экструдированного полистирола, ими же труба оборачивается по боковым сторонам.
Системы подогрева труб саморегулирующимся кабелем — наиболее эффективный способ исключить проблему замерзания труб. Система автоматически регулирует мощность в зависимости от текущей температуры проводника, при нагреве выше +1…+3 °С потребление падает до нуля. При правильном заглублении обогревать придётся только отдельные участки, что не будет слишком накладным: на деле они замерзают достаточно редко, плюс подогрев не нужно всё время держать включенным при выполнении магистрали трубой ПНД.
Ввод в дом, узел учёта
Перед подключением трубы к распределительному коллектору должен быть смонтирован узел учёта. Располагать его можно как в доме, так и в техническом колодце, зависит от удобства снятия показаний. Ввод обязательно снабжается запорной арматурой, далее следует фильтр-грязевик, водомер и обратный клапан.
1 — водопроводный колодец; 2 — магистральный трубопровод; 3 — слив; 4 — герметичная гильза; 5 — фильтр грубой очистки; 6 — счётчик; 7 — обратный клапан; 8 — запорный вентиль
Ввод трубы в дом наиболее выгодно делать в подполе, «поднырнув» под ленту фундамента. В зданиях с цоколем это трудновыполнимо, требуется заблаговременная установка закладных для провода коммуникаций через бетон.

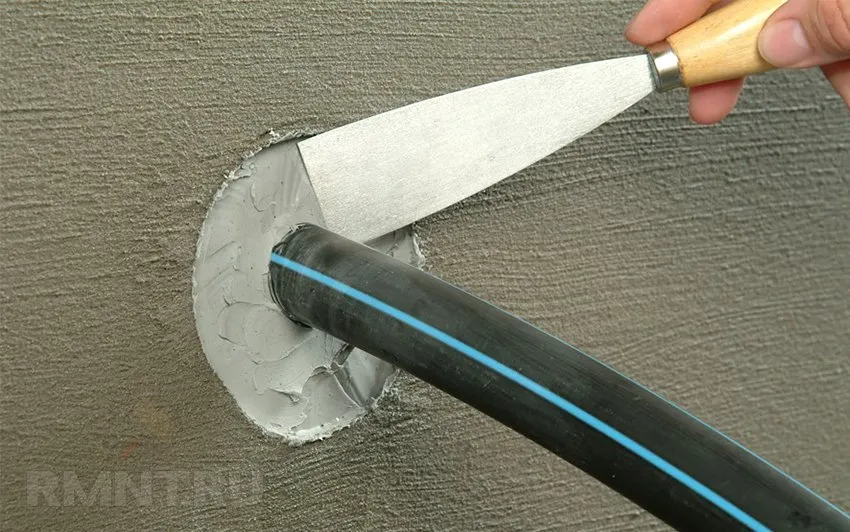

Помните, что, проходя бетонную ленту, вы рискуете нарушить пояс гидроизоляции, поэтому труба подвергается тщательной заделке. При этом на нестабильных грунтах необходимо проводить трубу через обсадную гильзу вдвое большего диаметра, запакованную с обеих сторон пробками из пластичного герметика.
Альтернатива — поднять трубу у самой стены и завести в дом выше фундамента через стену. В этом случае можно надеяться, что остаточного тепла от здания и хорошего утепления будет достаточно, но этот участок трубы должен оставаться доступным для обслуживания и отогрева.
Что нужно чтобы провести воду в частный дом?
Для того, чтобы провести воду в частный дом, вам необходимо выполнить следующие шаги:
-
Получить разрешение на подключение к водопроводной системе: обратитесь в местный орган управления водными ресурсами или водоканал для получения разрешения на подключение к водопроводной системе. Вам может потребоваться предоставить документы, подтверждающие право собственности на земельный участок и дом, а также проект подключения к водопроводу.
-
Разработать проект подключения к водопроводу: проект подключения к водопроводу должен включать в себя расчет необходимой пропускной способности труб, место установки водомера, прокладку труб и другие детали. Для разработки проекта обратитесь к специалисту-инженеру или проектной организации.
-
Подготовить участок для прокладки труб: перед прокладкой труб необходимо очистить участок от растительности и выровнять его.
-
Установить водомер: после подготовки участка необходимо установить водомер, который будет контролировать расход воды.
-
Прокладка труб: трубы для подвода воды могут быть выполнены из различных материалов, таких как полипропилен, металлопластик, медь, а также из традиционных материалов, таких как сталь, чугун или асбестоцемент. Прокладку труб лучше доверить специалистам, которые обладают необходимыми знаниями и опытом в этой области.
-
Подключение к водопроводу: после прокладки труб необходимо выполнить подключение к водопроводной системе. Подключение должно выполняться строго в соответствии с проектом и требованиями местных органов управления водными ресурсами.
-
Провести гидравлические испытания: после подключения необходимо провести гидравлические испытания, чтобы проверить правильность установки труб и их герметичность.
-
Получить разрешение на ввод в эксплуатацию: после проведения гидравлических испытаний и завершения всех работ необходимо обратиться в местный орган управления водными ресурсами для получения разрешения на ввод системы в эксплуатацию.
Важно отметить, что пров
Важно отметить, что проведение работ по подключению к водопроводной системе может быть достаточно затратным, поэтому перед началом работ рекомендуется определить предварительную стоимость проекта и обсудить ее с местными органами управления водными ресурсами. Также, необходимо учитывать сезонность работ, так как проведение работ в зимний период может быть затруднительным или более затратным.
В дополнение к этому, необходимо учесть следующие моменты:
- Необходимость проведения геологических изысканий для определения наличия воды на участке и ее качества.
- Наличие возможности подключения к главной водопроводной линии в вашем районе.
- Наличие на участке места для размещения водонагревательного оборудования и водопроводной системы в доме.
- Наличие необходимых разрешений и документов для проведения работ.
- Стоимость воды и ее качество в вашем районе.
В итоге, для проведения работ по подключению к водопроводной системе в частном доме необходимо выполнять определенную последовательность действий, учитывать различные факторы и работать в тесном сотрудничестве с местными органами управления водными ресурсами и специалистами в данной области.
