Ввод электричества в дом — выбор кабеля для подземного и надземного вариантов.

Организация, специализирующаяся на вводе электричества в дом, занимается подводом электрической энергии к жилому объекту. Эти работы сопряжены с определенными рисками, так как все операции проводятся при отсутствии отключения напряжения. Поэтому важно строго соблюдать правила электробезопасности.

Ввод кабеля может осуществляться по воздуху — от столба к дому. Но также прибегают к вводу кабеля в дом через фундамент, под землёй.

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Административно-правовые нюансы

Подключить дом к электричеству могут бригады РЭС, собственник или подрядчик с лицензией.

Необходимые документы

• заявление на техприсоединение по унифицированной форме;
• схема энергоприемников;
• копии документов о праве на здание или земельный надел;
• заявка, где указывается ФИО гражданина, паспортные данные, месторасположение приемников, сроки создания проекта и ввода линии в эксплуатацию, наименование провайдера, разрешение на строительные работы.

После рассмотрения документов энергопровайдер высылает договор с техническими условиями. Заявителю остается его подписать и направить представителям сетевой организации.

Если участок соответствует требованиям техусловий, работы на его территории выполняются за счет собственника. Мероприятия за пределами надела оплачивает сетевая компания. По окончании выполнения компания энергосбыта подключает помещение к сети после контрольного осмотра.

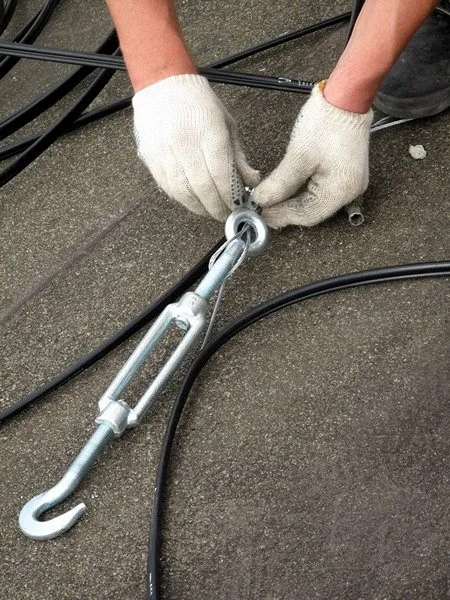

Как производится натяжение кабеля

После закрепления проводника на специальных роликах, приступают к его натяжению. Для этого требуется наличие следующего инструмента:

• ручная лебедка;
• натяжное устройство;
• динамометр.

Ручная лебедка посредством анкерных болтов крепится на ближайшей опоре, а по ней, с помощью натяжного устройства, производится натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется с помощью динамометра.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

• Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².
• При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
• Если прокладывают медный провод, то его сечение может быть 16 мм².

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Полезные рекомендации

Советы покупающим электрокабель:

1. Внимательно осмотрите внешний вид кабеля. Даже небольшие загибы, вмятины, царапины могут привести к неисправности проводки.
2. Отсутствие упаковки, ее плохой внешний вид могут говорить о некачественном хранении кабеля. Лучше отказаться от такой покупки.
3. С целью экономии освещение можно выполнить алюминиевыми проводами, а к розеткам подключить кабель с медными жилами.
4. Чтобы уменьшить резерв по площади сечения до 30%, рекомендуется оставить в квартирном щитке клеммы для подключения дополнительных линий в случае необходимости (например, покупки энергоемкого оборудования).

Затраты по правильному устройству электросети полностью окупаются долговечностью и надежностью проводки.

Основные рабочие параметры, по котором производится расчёт кабеля

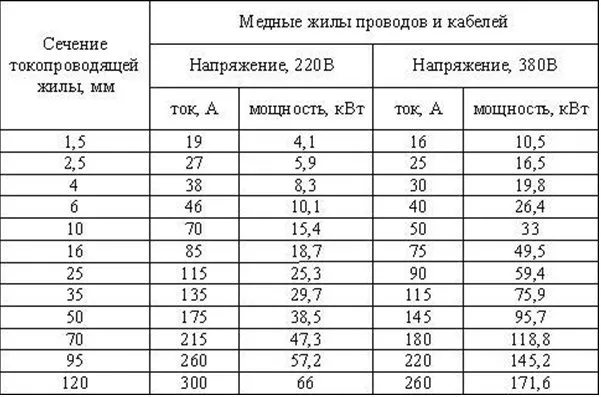

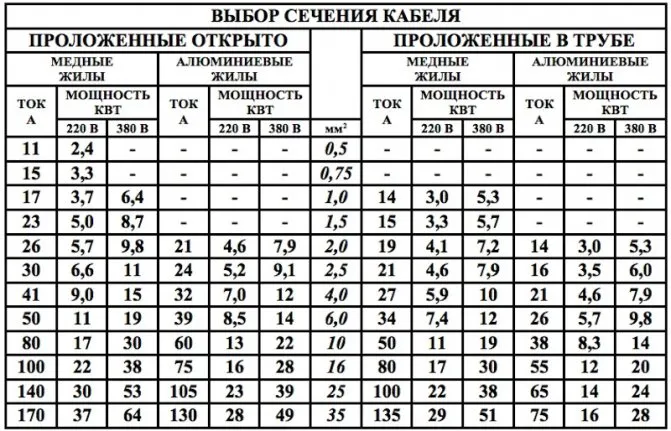

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

• Минимальные трудозатраты.
• Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
• Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
• Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

1. Кабель СИП — самонесущий изолированный провод.
2. Неизолированный, материал — алюминий.
3. Неизолированный алюминиевый со стальным сердечником.

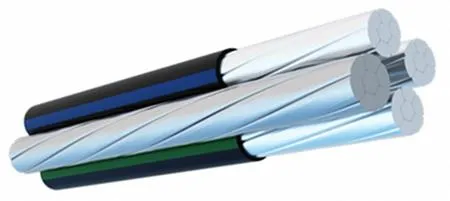

Как правильно выбрать сечение и марку СИП

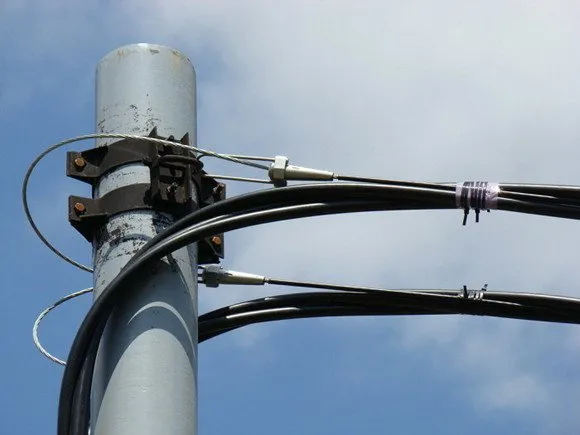

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

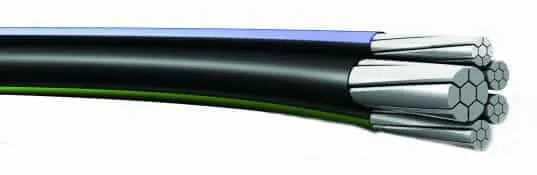

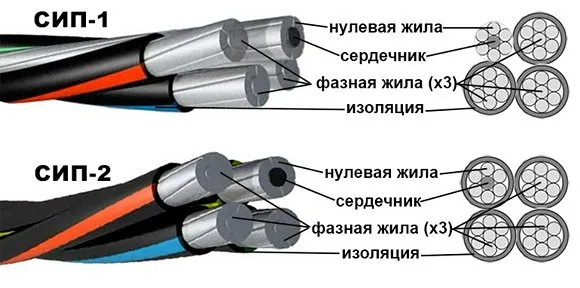

Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.

Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.

Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников. При выборе СИП следует обращать внимание на изоляцию:

• При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
• При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

Выбор счетчика электрического однофазного

При выборе счетчика электроэнергии мы руководствовались следующими критериями:

• однофазный;
• номинальный (максимальный) ток;
• способ крепления;
• принцип действия прибора.

Так как мы живем в современном мире, соответственно нам хотелось иметь современный счетчик электроэнергии с электронным дисплеем. В магазине нам предложили счетчик однофазный многотарифный Энергомера СЕ 102

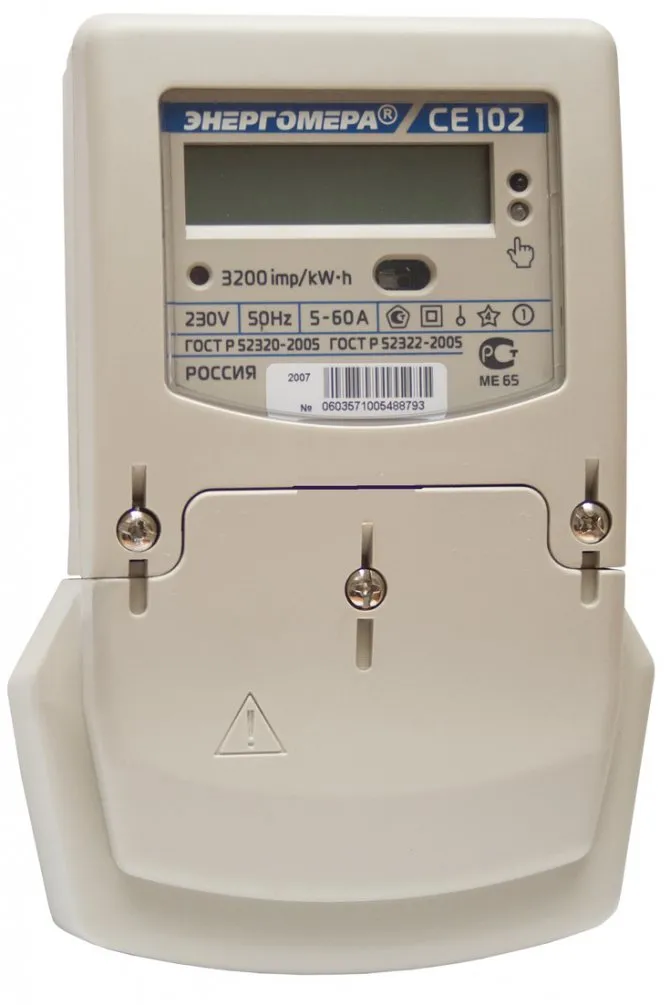

Счетчик однофазный многотарифный Энергомера СЕ 102

Он полностью соответствует нашим критериям выбора, вот список его характеристик:

• Класс точности 1
• Число тарифов 4
• Частота измерительной сети, Гц 50±2,5
• Номинальное напряжение, В 230
• Базовый (максимальный) ток, А 5 (60); 10 (100)
• Стартовый ток, мА 10; 20
• Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
• Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
• Диапазон рабочих температур, °С от минус 45 до плюс 70

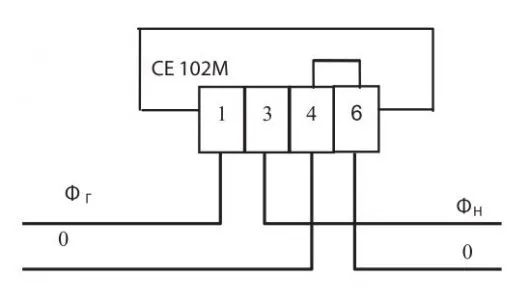

Схема подключения счетчик Энергомера СЕ 102

Схема подключения счетчик

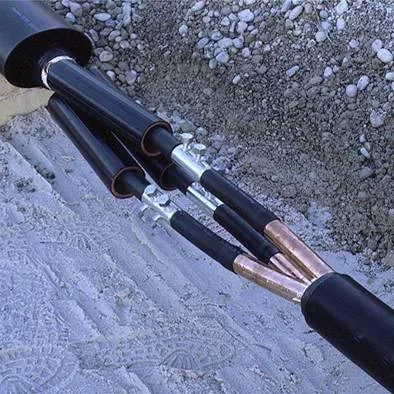

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

• Спрессованная бумага со специальной пропиткой.
• Полиэтилен.
• Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

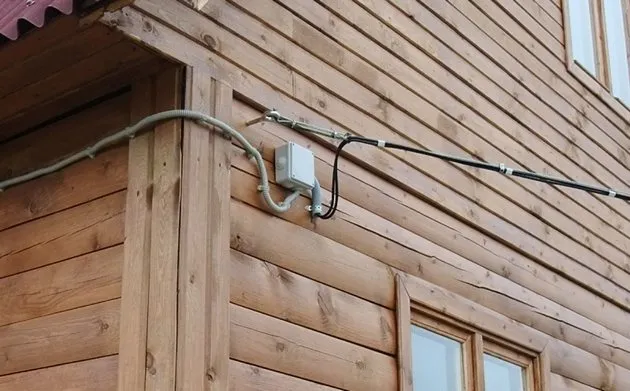

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Способы организации проводки внутри дома

Существует несколько вариантов выполнения внутренней проводки.

Соединение разных кабелей внутри

Соединение различных проводников арматурой

Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.

Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.

Вводить электрические магистрали в жилое здание можно по воздуху или под землей. Перед началом работ необходимо оформить разрешительные документы, подобрать СИП-кабель и его сечение.

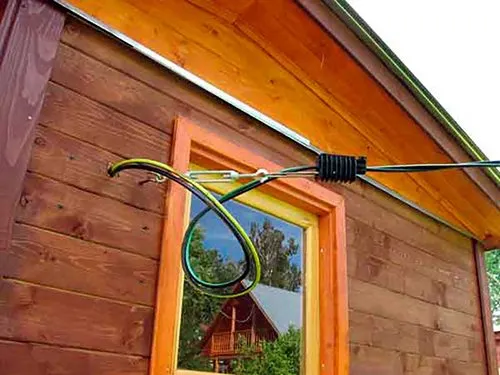

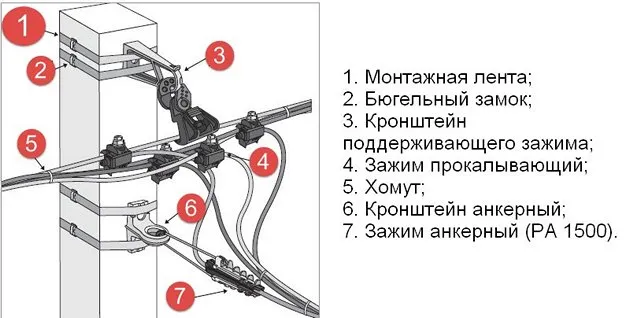

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Преимущества и уязвимости подземной электрификации

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

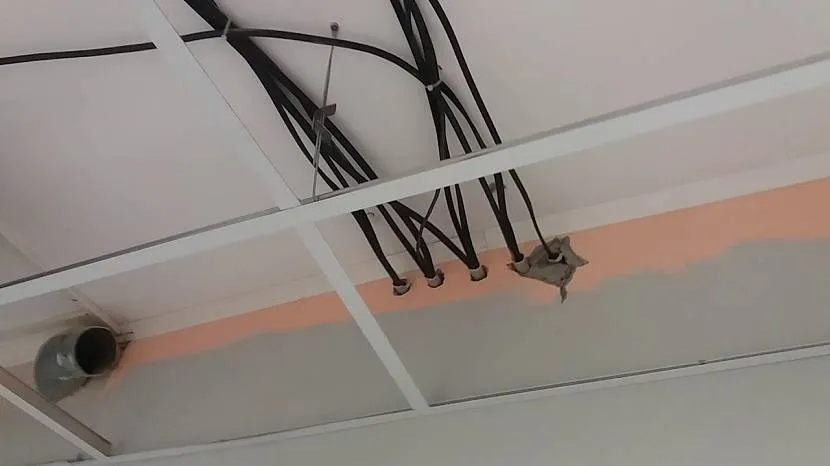

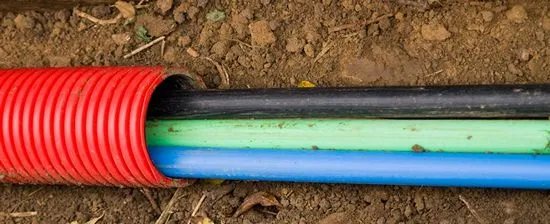

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

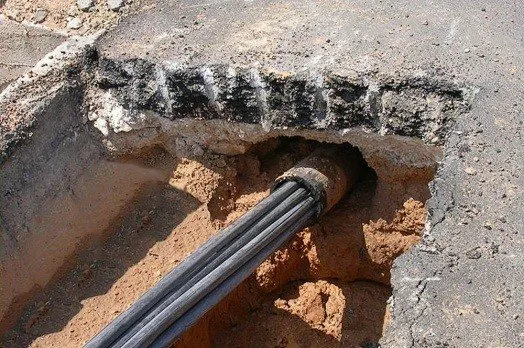

Ввод кабеля под землёй

Прокладываемый под землёй провод не требует крепления к стене, в этом случае проводник прокладывается сквозь фундамент. Часть кабеля, которая выходит из земли, должна быть защищена с помощью металлической трубки или плотного ПВХ-короба.

Для прокладывается кабеля в земле должна быть вырос траншеи, глубиной не менее 70 см. На дне траншеи делают песчаную «подушку», толщиной в 15–20 см. На неё укладывается кабель и сверху замыкается землёй. Подземный подвод кабеля является трудоемким процессом, но более долговечен чем воздушный ввод.

Видео описание

В этом видео показано, как делается прокладка вводного провода в траншее:
Проводить кабель сквозь стену требуется в трубе из металла под небольшим наклоном (защита от воды). Для энергосети в 15 кВт с этим типом подключения рекомендуется применять медный ВБбШб с сечением в 10 мм². Требуется избежать пересечения электросети с линиями водопровода и газовых труб под домом.

Углубление нужно размещать параллельно фундаменту на расстоянии от 60 см, а в местах проезда машин провод должен находиться на глубине 1,25 м и быть защищён трубой. Преимуществом данного вида соединения является высокая защита кабеля от внешних механических повреждений и износа от погодных условий.

Недостаток такого подключения в трудоёмкости и денежных затратах, а также невозможности быстро произвести замену повреждённых участков.

Как подводят электричество к распределительному щитку

При использовании обыкновенного проводника, его достаточно просто подключить к основному автоматическому выключателю, от которого потом электричество пойдёт к остальным потребителям. Но при использовании СИПа или изолированного проводника следует смонтировать коммутационные узел — отдельное место перехода входного кабеля на тот, который будет проведён к щитку.

Наиболее удобно использовать для этого ответвительный сжим — 2 медных пластины, крепящиеся друг к другу с помощью четырёх болтов и уложенные в специальный пластиковый короб.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.
Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

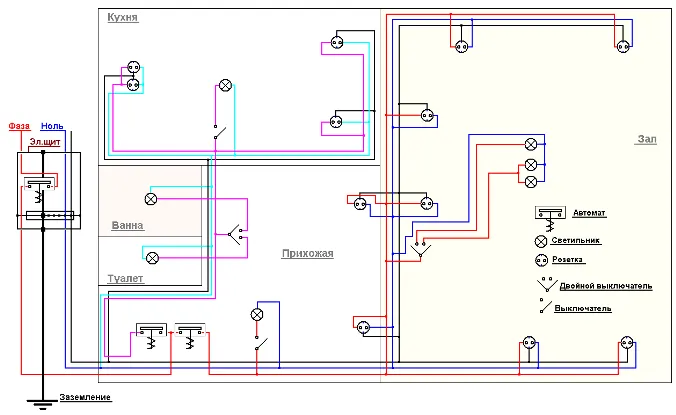

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

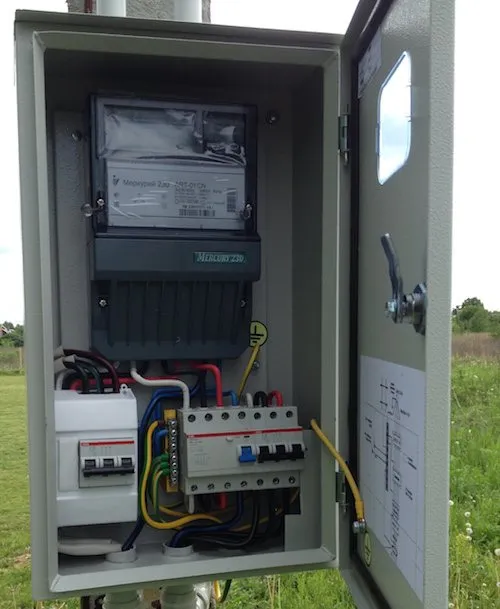

Что такое шкаф вводного устройства

Вводное устройство можно кратко классифицировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены непосредственно на вводе основной магистрали. Для удобства монтажа подобных приборов используют специальные шкафы, в которых предусмотрены специальные крепления.

В шкафах вводного устройства могут быть расположены:

• предохранители;
• рубильники;
• автоматические выключатели;
• счётчики.
• измерительные приборы.

Как правильно сделать ввод электричества в деревянный дом?

Создание правильного ввода электричества в деревянном доме требует соблюдения электробезопасности, соответствия нормам и правилам, а также профессионального подхода. Вот общие шаги по установке ввода электричества в деревянном доме:

1. Планирование и проектирование:

   • Определите место ввода электричества на внешней стороне дома. Оно обычно находится рядом с электрическими сетями или опорами.
   • Разработайте электрическую схему, определив расположение розеток, выключателей, осветительных приборов и других устройств. При необходимости проконсультируйтесь с электриком.

2. Получение разрешений:

   • В зависимости от страны и региона, вам может потребоваться получение разрешений на проведение электромонтажных работ. Уточните требования в местных органах или у специалистов.

3. Установка вводного устройства:

   • Установите вводное устройство (контрольно-измерительный пункт) на внешней стороне дома. Это может быть счетчик электроэнергии и защитные автоматы.

4. Подготовка стены:

   • Подготовьте место для ввода, обеспечив хорошее прилегание вводного устройства к стене. Деревянная стена должна быть достаточно прочной, чтобы удержать устройство.

5. Прокладка кабеля:

   • Прокладывайте электрический кабель от вводного устройства через стену и внутри дома по предварительно спланированной схеме.

6. Монтаж внутренних распределительных устройств:

   • Установите распределительные коробки, выключатели, розетки и другие электрические устройства согласно электрической схеме.

7. Проведение заземления:

   • Обеспечьте надежное заземление для электрической системы. Это важный шаг для обеспечения безопасности.

8. Проверка и тестирование:

   • После завершения установки проверьте все электрические соединения на отсутствие короткого замыкания и других дефектов.
   • Проведите тестирование работоспособности установленных устройств, включая розетки, выключатели и осветительные приборы.

9. Обращение к профессионалам:

   • Если у вас нет опыта в электромонтажных работах, рекомендуется обратиться к квалифицированным электрикам. Это обеспечит безопасность и соответствие работ стандартам.

Важно соблюдать электробезопасность на каждом этапе установки и использовать высококачественное электрическое оборудование и материалы.

Видео. Как лучше прокладывать кабель в земле или по воздуху
