Ввод кабеля в частный дом — электрические решения.

Воздушный электрический ввод в частный дом

Примечание к фото:

  • Высота ввода в дом в 2,75 метра принимается для неизолированных проводов.
  • Для изолированных проводов ввода, разрешенная высота допускается в 2,5 метра.(ПУЭ п.2.4.55)
  • Введение электропитания в дом с воздушной линией (воздушной линией электропередачи, ВЛЭП) предполагает прокладку электрической линии по воздуху от опоры линии электропередач до самого дома.

    Vvod elektropitanija chastnogo doma1

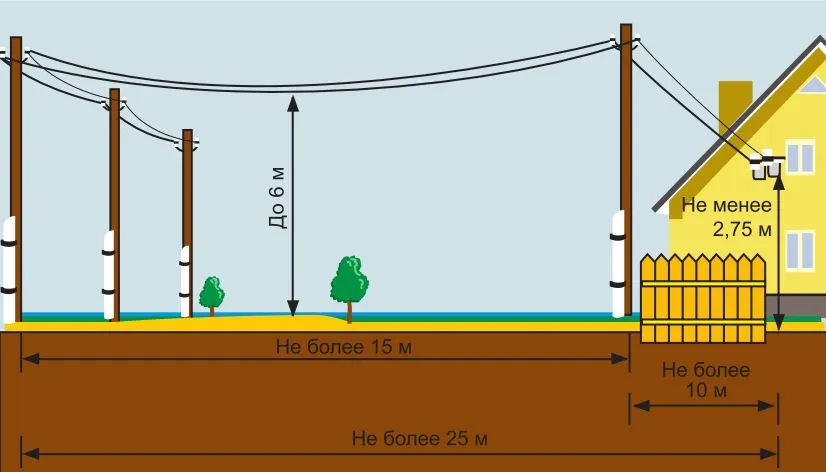

  • Если расстояние от опоры ЛЭП до дома больше 20 метров, то нужно установить дополнительную опору. В случае пролегания воздушной линии над дорогой высота его пролегания должна быть не менее 6 метров. При пересечении пешеходных переходов высота от линии до земли должна быть не менее 3.5 метров.
  • Воздушный провод для электрического ввода в дом не должен «пробираться» сквозь заросли деревьев. Трасса пролегания должна быть свободна.

СИП лучший провод для электрического ввода в частный дом

Elektricheskiy vvod v chastnyy domЛучшим кабелем для воздушного электрического ввода в дом считается провод марки СИП.(Читать статью о проводе СИП) До 1991 года в качестве воздушного ввода в дом использовался провод без оболочки марки АС. В отличие от него провод СИП имеет надежную изоляцию, рассчитанную на перепады температуры и воздействие осадков. Кроме этого провод СИП можно прокладывать от опоры до ввода в дом без дополнительных поддерживающих тросов.

Провода СИП бывают двухжильные и четырехжильные. Наиболее востребованы провода СИП 4х16;4х25 и СИП 2х16;2х25,где первая цифра число жил, а вторая сечение жилы. Кроме своих замечательных характеристик у провода марки СИП есть еще одно положительное свойство. Его нельзя сдать в пункт приема цветных металлов. При обжиге изоляции вместе с изоляцией сгорает и сам проводник. Вот такое ноу-хау производителей от краж.

Примечание: Если вы используете для электрического ввода не провод СИП, а другой кабель для наружных работ в двойной изоляции, то нужно между опорами предварительно натянуть поддерживающий трос. К тросу кабель крепиться специальными хомутами.

Ввод электропитания в частный дом

Провод электрического ввода, дойдя до стены дома, не может сразу в него «нырнуть». Для его ввода в дом нужно сделать специальную вводную конструкцию. Вводить кабель (провод) в дом можно через стену и через крышу. Высота ввода в дом должна быть не ниже 2750 мм.

vvod elektropitanija v chastnyy dom10

через стену

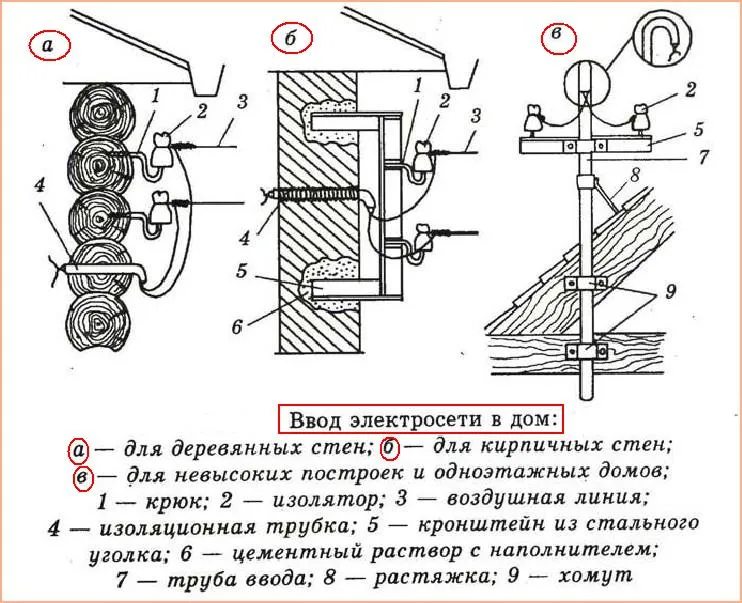

Кабель или провод подводится к конструкции ввода и закрепляется на ней при помощи изоляторов.

Сами изоляторы крепятся на крюках, ввинченных в стену для деревянного дома. Или на крюках, приваренных к кронштейну для кирпичной стены.

От изоляторов кабель вводится через отверстие в стене. В отверстие в стене обязательно должна быть вставлена металлическая гильза. Диаметр гильзы должен быть чуть больше диаметра кабеля. Если электрический ввод в частный дом осуществляется проводом СИП в металлическую гильзу нужно вставить гильзу пластмассовую, так как провод СИП имеет только один слой изоляции.

Вводную гильзу нужно монтировать таким образом, чтобы в неё не попадали осадки. Например, выдвинуть гильзу наружу и слегка загнить конец.

через крышу

Ввод электропитания в частный дом через крышу производится через трубу-стояк. Труба стояк является одновременно проходным каналом для кабеля (провода) и опорой для изоляторов. Труба должна быть заземлена.

Подземный электрический ввод в частный дом

Vvod elektropitanija chastnogo doma3

Подземный электрический ввод является самым надежным, а, как правило, самое надежное почти синоним самого трудоемкого.

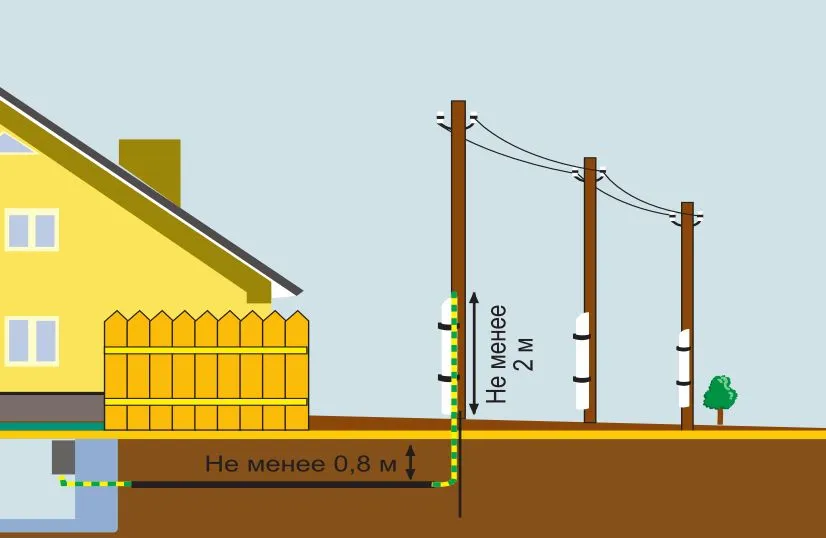

Для подземного ввода кабеля в дом нужно прорыть траншею глубиной 0,7 метра для 20 кВт, и 1 метр для 35-45 кВт. Траншея должна идти от ЛЭП до дома. Кабель может быть любой (ВВГ, АВВГ, бронерованный ВбБШв). Кабель нужно прокладывать в пластиковых или металлических трубах. Труба должна защищать кабель на столбе опоры до высоты 1,8-2,0 метра. В дом кабель может вводиться двумя способами.

При использовании бронерованого кабеля ВББШв трубы для защиты кабеля нужны только в местах спуска со столба и подъема по стене.

  1. Проложив кабель по траншеи до дома его нужно поднять по стене дома на высоту 2,750 метра. При этом труба должна защищать кабель на высоту 1,8-2,0 метра.

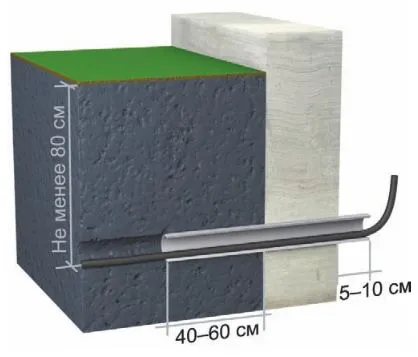

  2. Кабель не нужно поднимать по стене, а проложить его в трубе через фундамент. Отверстие в фундаменте нужно сделать заранее.

Vvod elektropitanija chastnogo doma4

Важно! Нельзя заводить кабель под фундаментом, только через или поверх него.

©Elesant.ru
