При сборке электрощита и подключении мощной кухонной техники необходимо тщательно выбрать подходящие автоматические защитные выключатели. Эти компоненты играют ключевую роль в обеспечении электрической и пожарной безопасности. Если вы интересуетесь, как выбрать автомат на духовой шкаф, мы рассмотрим этот вопрос.
- Особенности подключения
- Предназначение автомата
- Выбор устройства
- Дифавтомат
- Самостоятельная установка
- Заключение
Особенности подключения
Электрические духовые шкафы и варочные панели относятся к энергоемкой бытовой технике, поэтому к подключению этих приборов подходят со всей ответственностью.
Независимо от того, устанавливается духовой шкаф автономно или в связке с варочной панелью, подключение проводят только при соблюдении следующих условий:
- Хорошее состояние электропроводки. Предварительно оценивают состояние проводки. В идеале энергоемкую технику подключают к выделенным линиям питания.
- Достаточное сечение проводников. В большинстве случаев для питания плиты и духовки используют кабель с сечением жил: в однофазной сети — 3*6 мм² (состоит из 3 жил, каждая сечением 6 мм²), в трехфазной — 5*4 мм² (состоит из 5 жил, каждая сечением 4 мм²).
- Наличие автоматического выключателя на линии. Устройство важно для обесточивания техники при аварийной ситуации.
Если эти условия не соблюдены, прокладывают новую трассу от щитка до места установки техники с автоматическим выключателем подходящего номинала.
Предназначение автомата
Защитный автоматический выключатель (автомат) служит для предупреждения перегрева электропроводки.
Важно! Кабель рассчитан на прохождение определенного тока. Если он превышает допустимое значение, кабель перегревается, и проводка начинает плавиться, что приводит к короткому замыканию.
При возникновении короткого замыкания автоматика прекращает подачу тока, и питание в сети отключается. В результате и проводка, и техника остаются неповрежденными.
Выбор устройства
Чтобы защитный автомат работал, его выбирают с учетом вида сети (однофазной или трехфазной), типа помещения и вида техники.
Для однофазной сети (220 В) различают автоматы одно– и двухполюсные. К однополюсным подключается только 1 проводник — фазный, к двухполюсным — фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с обычными условиями эксплуатации.

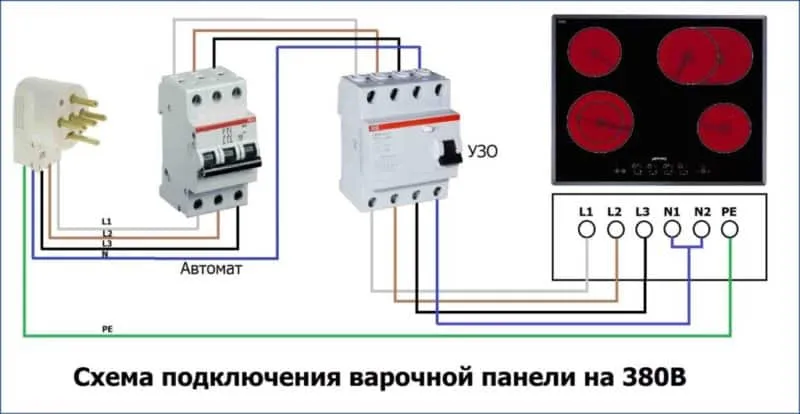

Для трехфазных сетей (380 В) различают трех– и четырехполюсные устройства. Эти автоматические выключатели ставят на линии, к которым подводятся все 3 фазы: например, электроплита, трехфазная варочная панель, духовой шкаф.
Для прочей бытовой техники достаточно двухполюсных автоматов защиты. Они в обязательном порядке должны отключать и фазу, и нейтраль.
Внимание! Основное правило выбора защитного автомата: устройство должно сработать до момента, как ток превысит возможности электропроводки. Из этого следует, что токовый номинал автомата должен быть меньше, чем максимальный ток, который выдерживает проводка.

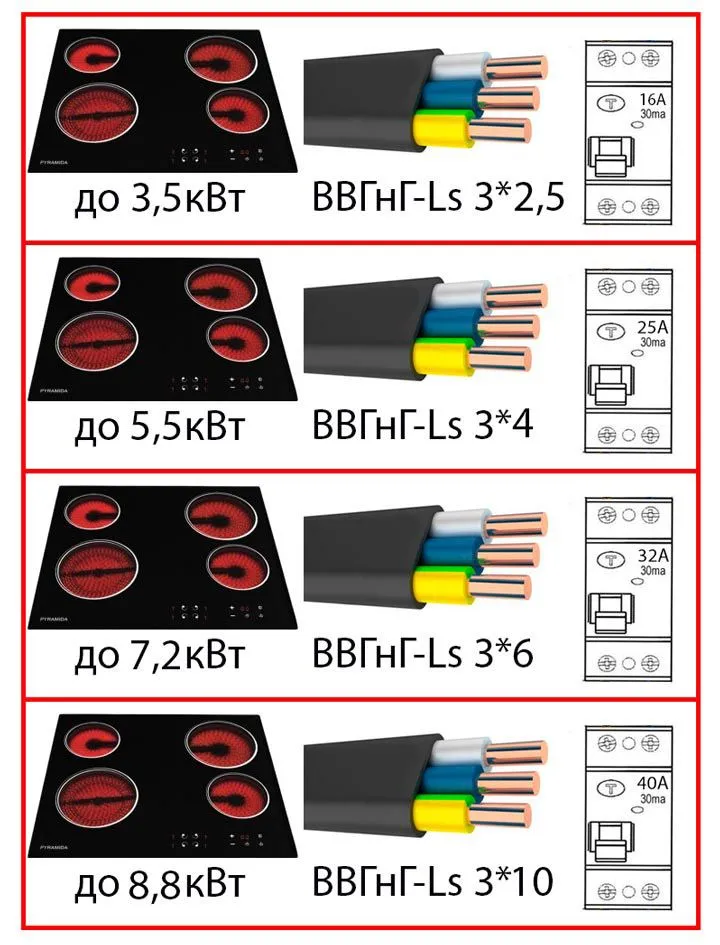

Выбор автоматики для духовки и варочной панели выглядит следующим образом. Допустим, электроплита имеет максимальную мощность подключения 7 кВт (эта цифра указана в технической документации к устройству). Мощность делят на вольтаж сети: 7000 Вт/220 В = 31,8 А. Добавляют 20% запаса: 31,8 А + 20% = 38,1 А.
Автоматический выключатель выбирают того номинала, который ближе всего к полученной цифре. В этом случае номинал — 32 ампер.
Это интересно:
Какая силовая розетка нужна для варочной панели
Самостоятельная установка духовки и варочной панели
Как заменить варочную панель
Дифавтомат
В бытовых электросетях есть еще одна потенциальная угроза, с которой не справится автоматический выключатель. Это дифференциальные токи, которые способны привести к поражению человека электричеством или пожару. Такие риски предупреждает дифавтомат.

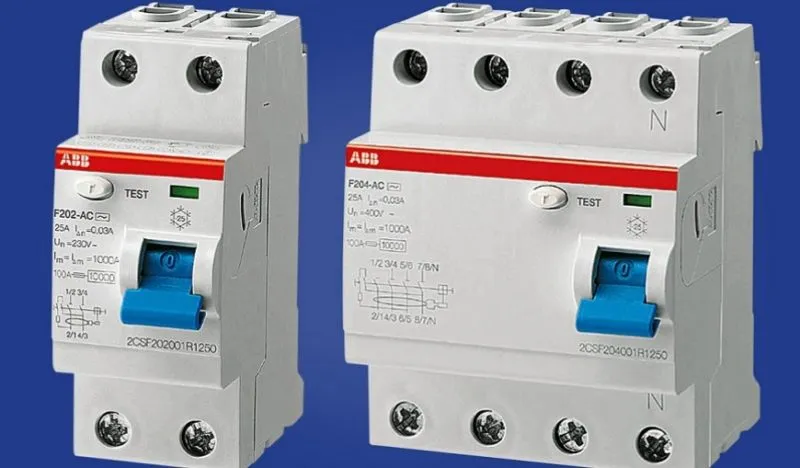

Справка. Дифавтомат сочетает защитные функции автомата и устройства защитного отключения (УЗО). Корпус прибора более компактен, что важно, если в электрощите мало места.
Дифавтомат для варочной панели и духовки выбирают следующим образом. Значение номинального тока берут на ступеньку выше, чем для автомата. Например, если для автомата это 32 А, то для дифа — 40 А. Еще один важный показатель — чувствительность срабатывания. Для варочной панели оптимален показатель 30 мА.
Самостоятельная установка
Для подключения автоматического защитного выключателя в электрощитке сначала на DIN-рейку устанавливают верхнюю часть выключателя. Отверткой оттягивают проушину и прижимают нижнюю часть. Нижний захват отпускают и защелкивают на свое место.
Затем подключают контакты. Если до этого были подведены многожильные проводники, обжатые наконечниками, их заводят обратно в верхние и нижние зажимы и затягивают винты. Если жила была без наконечника, старый конец лучше удалить и зачистить, после чего отверткой сделать свежий, недеформированный проводник.
После подключения проводов на автомат подают напряжение и проверяют его работу. Если все в порядке, подключают электроприборы и смотрят, чтобы на контактах выключателя не появлялось искр, треска, нагрева и других нежелательных эффектов. Нагрев проверяют пирометром.
Важно правильно выбирать номиналы защитных автоматов, диаметр медных жил и заводить фазы на разрыв, а не нулевой провод. В рабочее положение автоматы устанавливают, сдвинув вверх кнопки выключателя.
Это интересно:
Подключение варочной панели и духового шкафа к одной розетке и можно ли так делать
Подключение вилки к варочной панели
Заключение
Подключение духового шкафа и варочной панели — дело несложное. С этим вполне можно справиться самостоятельно, но только при условии, что на кухне уже проложена отдельная линия электропитания с автоматическим защитным устройством. Грамотная установка автомата на варочную панель — залог безопасного и длительного использования кухонной техники.
Какой автомат на варочную панель и духовой шкаф?
Автомат на варочную панель и духовой шкаф обычно зависит от местных электрических стандартов и требований к электробезопасности. В разных странах и регионах могут быть разные нормы и правила, поэтому рекомендуется обратиться к местному электрику или технической документации для определения правильного типа автомата.
Обычно в качестве автоматов на варочную панель и духовой шкаф используются автоматические выключатели с защитой от перегрузки и короткого замыкания. Рекомендуется выбирать автоматы, соответствующие мощности и потребляемому току варочной панели и духового шкафа, чтобы обеспечить их безопасную и надежную работу.
