Специальное программное обеспечение для расчета системы отопления является эффективным инструментом при разработке и проектировании отопительных систем. Эти приложения позволяют определить точные параметры для обеспечения теплоснабжения.

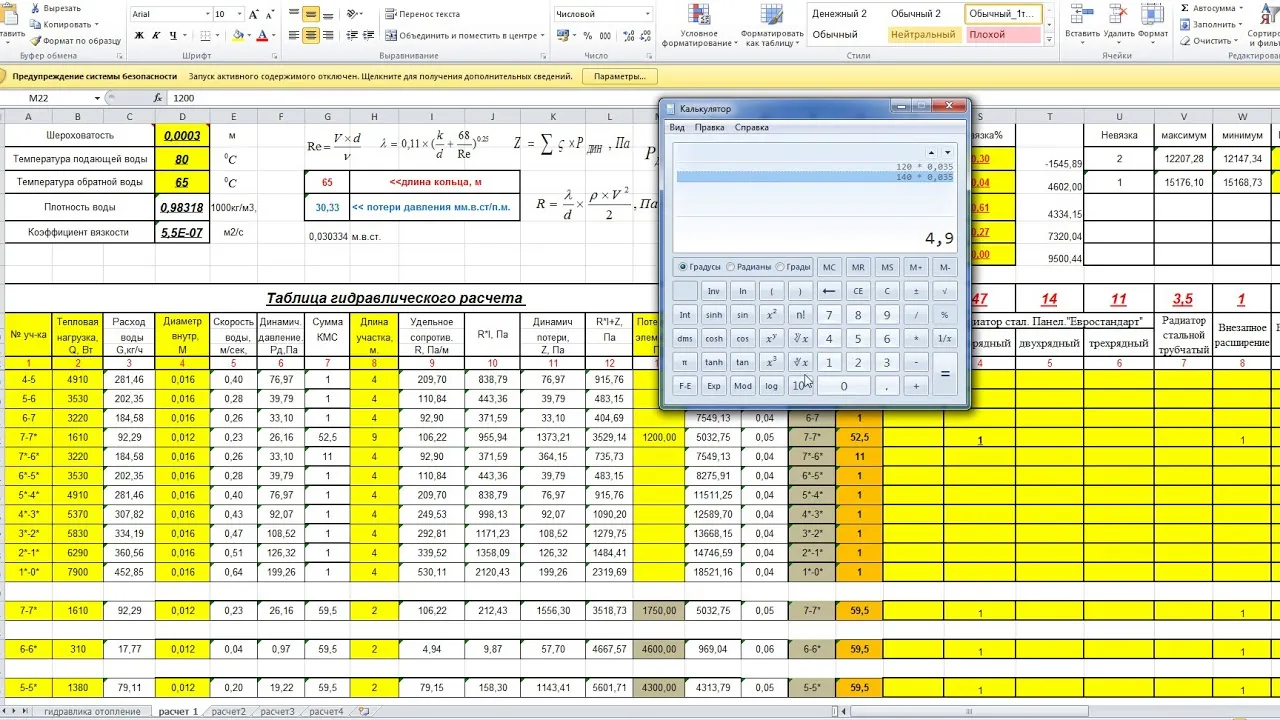

Пример программы
Преимущества программ для проектирования отопления:
- Вам не придется держать огромный запас информации в голове — все данные будут храниться в памяти электронного устройства.
- Вы сможете ответить в любое время на любой вопрос заказчика или поставщиков — достаточно лишь достать из кармана смартфон или включить ноутбук.
- Вы сможете определять огромный спектр характеристик отопительного контура.
- Вы получите модуляцию некоторых ситуаций в работе теплоснабжения.
- Вы получите результаты в виде графика и таблиц. У вас будет возможность распечатать полученные данные.
- Вам не придется отдельно искать характеристики для определенных материалов изготовления радиаторов и труб, типов отопителей и контуров отопления.
- Это надежный помощник при строительстве и капитальном ремонте здания.
Важно помнить, что каждая программа имеет свое назначение. Для каждого типа теплоснабжения закладываются свои параметры вычислений. К примеру, для расчета водяных теплых полов нельзя использовать дополнение для вычисления значений нагрева воздуха ИК-нагревателями.
Расчет диаметра и длины труб
Калькуляторы позволяют рассчитать приблизительные показатели, тогда как мощные программы в вычислениях учитывают множество нюансов. Если вам нужны подробные расчеты, не бойтесь заполнять многочисленные поля.
В интернете есть масса подобных дополнений, в том числе и работающих онлайн. Рассмотрим наилучшие из них.
Программы на смартфон
Ваше мобильное устройство всегда находится под рукой, поэтому удобно, если на него будет установлена программа расчета системы отопления. В свободную минуту, вы всегда можете продолжить вычисления или же срочно ответить на вопросы, связанные с расчетом, по телефону.
Flow Helper
Бесплатное приложение из AppStore для iPhone. Оно умеет рассчитывать:
- диаметр трубопровода;
- расход горючего для котельного оборудования;
- площади окрашиваемой поверхности трубопровода;
- массу и объем теплоносителя в контуре.

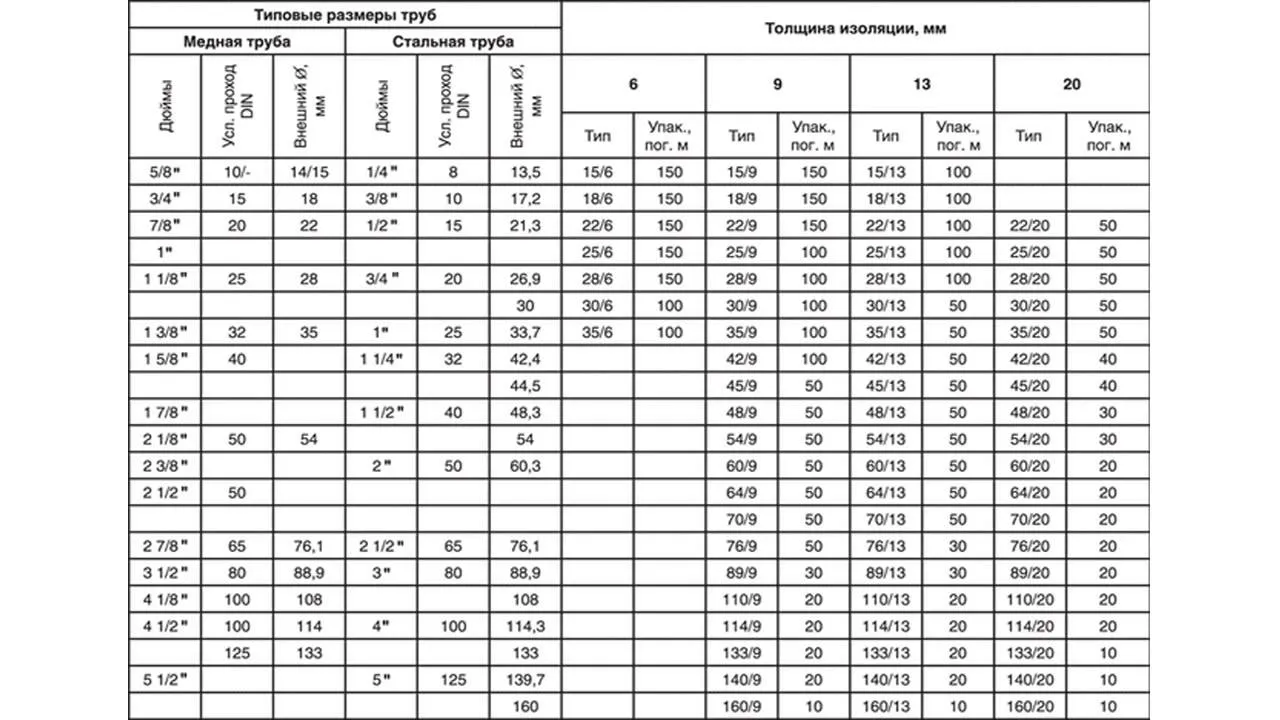

Используемые значения для расчета диаметра труб
Диаметр трубопровода
Эта программа для проектирования систем отопления позволяет рассчитать диаметр труб с помощью данных о мощности котла и температурном перепаде. Приложение учитывает критическое значение скорости движения воды в трубе — 1,5 м/с. В результате получается показатель внутреннего диаметра трубы. Вы можете отрегулировать это значение, и дополнение укажет новый показатель скорости теплоносителя.
Масса и объем теплоносителя в контуре
Для вычисления понадобится длина и внутренний диаметр трубопровода. А 10% от этого объема составит значение емкости для расширительного бака.
Herz FBH
Это одна из программ для проектирования систем отопления пола. Приложение устанавливается как на Android, так и на iOS. В графу вводятся значения:
- квадратуры теплого пола;
- типа покрытия (плитка, паркет, мрамор и т.д);
- температуры подачи;
- шага трубы;
- комнатной температуры.
На основании данных значений, программа для расчета систем отопления выдает параметры:
- общей тепловой нагрузки;
- длины трубопровода;
- метров погонных трубы на один метр;
- количества контуров;
- спец.тепловой нагрузки;
- перепадов давления в контуре;
- расхода теплоносителя.

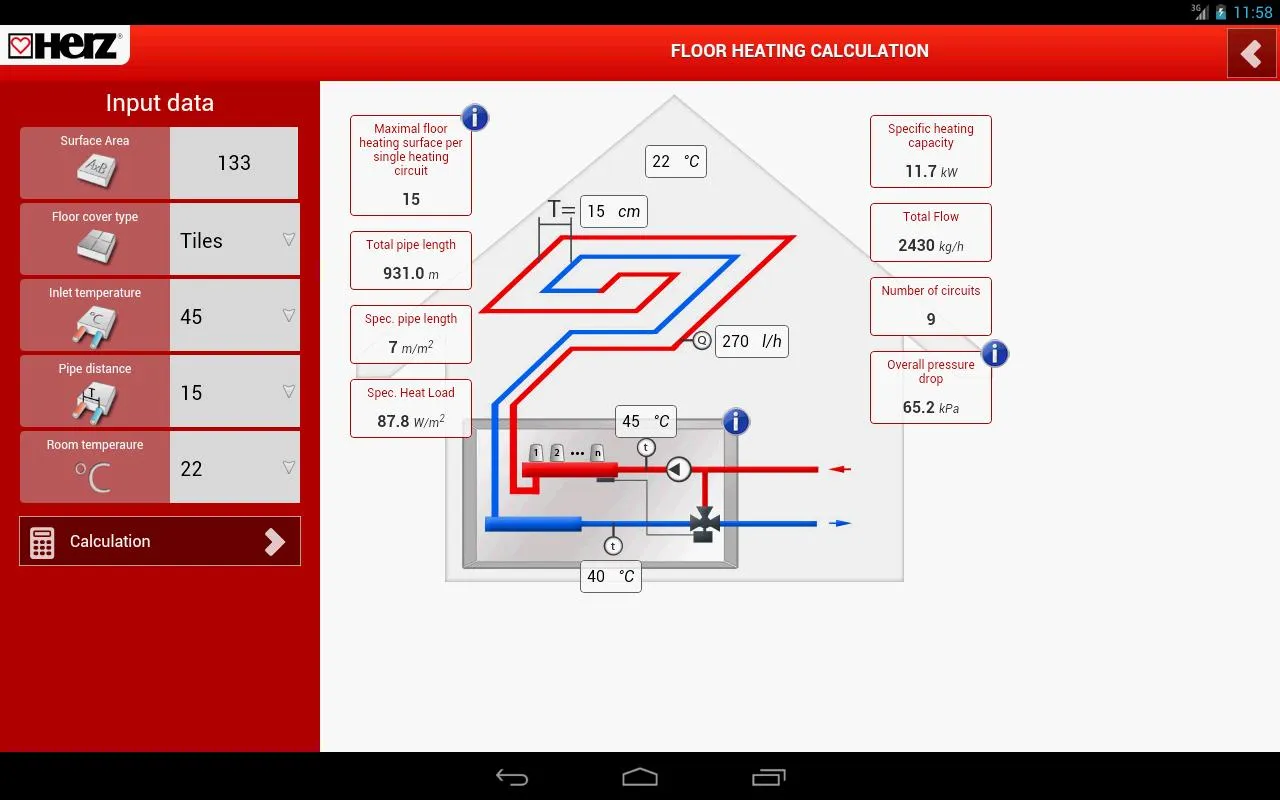

Интерфейс Herz FBH
Hydraulic Separator
Программы для расчета отопления включают в себя и небольшое приложение для расчета гидрострелки самостоятельного изготовления. Приложение доступно для Андроид и iOS. Для расчета понадобится ввести показатели:
- мощности котла;
- температурного перепада;
вертикальной скорости теплоносителя (стандартное значение 0,1 м/с).
В результате программа выполнит расчет системы отопления и выдаст значения:
- диаметра гидрострелки;
- диаметра отводящих патрубков;
- расстояния между патрубками.
HyTools
Это приложение для вычисления мощности радиаторов (iOS, Android). Оно работает как с секционным, так и с панельным типом батарей. Для вычислений понадобится указать:
- длину радиатора;
- высоту радиатора;
- тип радиатора;
- температуру подачи;
- температуру обратки;
- температуру воздуха в помещении.
В результате получаем мощность батарей и расход воды.
Wilo Assistant
Полезное дополнение для подбора насоса в контур отопления. Также устанавливается на Android и iOS. Программа содержит огромный список различных моделей насосов. Вам достаточно ввести название вашего старого агрегата или предполагаемый вариант оборудования, которое вы планируете устанавливать.
Полезное дополнение для подбора насоса в контур отопления. Также устанавливается на Android и iOS. Программа содержит огромный список различных моделей насосов. Вам достаточно ввести название вашего старого агрегата или предполагаемый вариант оборудования, которое вы планируете устанавливать.

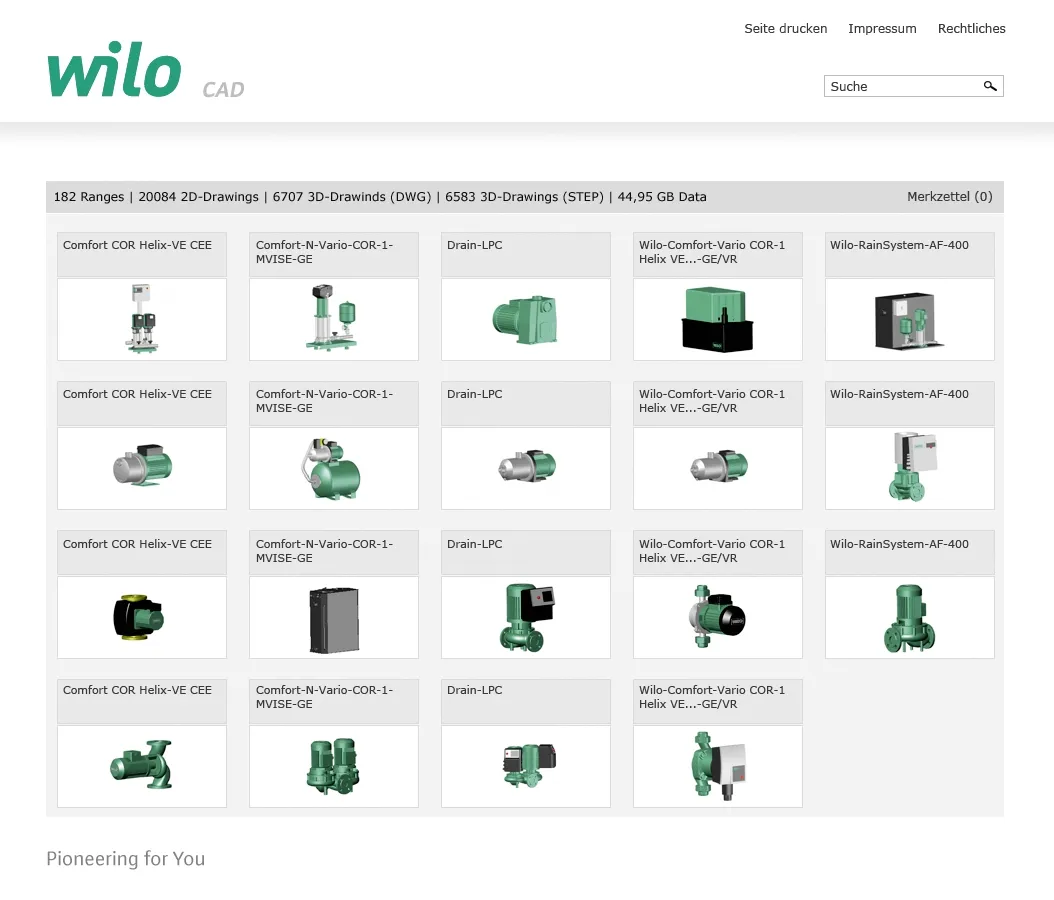

Каталог Wilo
Особенность приложения в том, что оно подбирает замену старым насосным установкам, которые уже сняты с производства. Вам будет предложен вариант с такими же или улучшенными параметрами. Вы сможете прямо из программы перейти к каталогу и посмотреть подробную информацию о характеристиках насоса, руководства по его эксплуатации и монтажу, напорно-расходный график.
Программы расчета на ПК или ноутбук
Более мощные приложения для вычисления показателей для отопительных контуров устанавливаются на Windows, Linux или MacOS.
Valtec
Это богатый набор инструментов для:
- вычисления тепловых потерь здания;
- расчета гидравлических сопротивлений контура;
- перевода одних единиц измерения в другие, например Па в Атм;
- генерации бланков (для профессиональных инженеров).
В базе данных программы хранится информация о:
- разных районах строительства;
- характеристиках теплоносителей, которые могут заливаться в систему (вязкость, плотность теплоемкость).

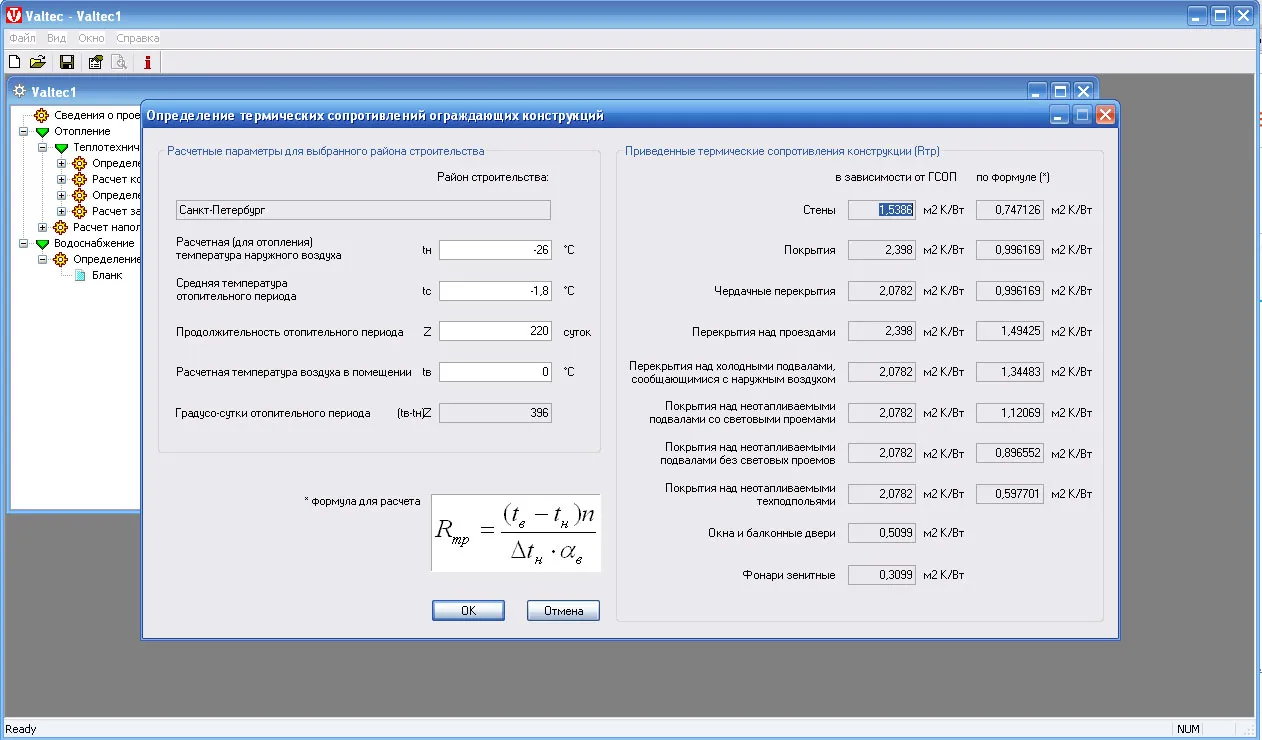

Интерфейс Valtec
Ридан
Софт, входящий в программы для проектирования систем отопления. Дополнение помогает подобрать теплообменник для водоснабжения и теплоснабжения. Установив эту программу для проектирования отопления, вы сможете рассчитать теплообменный агрегат, работающий на:
- пару;
- технических маслах;
- кислотах;
- морской воде;
- обычной воде;
- гликолях;
- продуктах нефтепереработки;
- щелочах.
Instal-Therm HCR
Мощное дополнение для проектирования отопительных контуров с возможностью подключения модулей для планирования систем вентиляции и водоснабжения. Программа умеет вычислять:
- оптимальный диаметр труб на конкретном участке с учетом параметров котла и радиаторов;
- количество и тип запорной аппаратуры (фитингов, муфт, тройников) с учетом материалов изготовления трубопровода;
- гидравлические показатели;
- характеристики регуляторов давления и редукторов;
- показатели циркуляционных течений с подбором механизмов регулировки.
Спроектируй.рф
Это бесплатный онлайн-сервис для вычислений:
- теплопотерь здания;
- характеристик теплых полов;
- подбора приборов отопления.
В результате вы получаете:
- ведомость теплопотерь в трех температурных режимах, включающую данные потерь через вентиляцию и ограждающие конструкции;
- ведомость характеристик теплых полов по всем веткам, включающую информацию о площади пластины пола, температурах поверхности и воздуха, лицевой и тыльной теплоотдаче, диаметре, шаге укладки и длине труб, температуре подачи, температурных перепадах в ветках, расходе теплоносителя в каждой ветке (для настройки коллектора), гидравлическом сопротивлении;
- ведомость приборов отопления с данными о паспортной и действительной теплоотдаче, а также спецификациями оборудования.
Все данные о каждом проекте сохраняются в отдельных документах.
Коротко о главном
Чтобы грамотно спроектировать или просто отремонтировать систему теплоснабжения, понадобятся специализированные программы. Они помогут вычислить характеристики труб, теплоносителя, радиаторов, теплых полов, насосов, котлов и прочих элементов. На смартфон можно загрузить программы: Flow Helper, Herz FBH, Hydraulic Separator, HyTools, Wilo Assistant. Более мощные приложения устанавливаются на компьютер. Это Instal-Therm HCR или Valtec.
А какую программу используете вы? Дополните, пожалуйста, список своим опытом.
