Внедрение варочной поверхности (будь то газовая или электрическая) в столешницу кухни, изготовленную из ДСП, — задача вполне реализуемая. Это особенно просто для опытного человека, обладающего навыками и опытом в подобных работах. В данном контексте также можно рассмотреть варианты связанные с обновлением варочной панели.
Однако если с этим вы сталкиваетесь впервые (то есть — ранее никогда не занимались монтажом варочной панели), рекомендуем ознакомиться с пошаговой инструкцией в этой статье.
Информация пригодится тем, кто собирает кухню своими руками, начинающим мастерам-сборщикам, а также заказчикам, чтобы они могли лично контролировать ход выполняемых работ.
Подробно рассмотрим весь процесс установки варочной панели в столешницу своими руками — от разметки до подключения к газовой подводке или электросети в квартире и частном доме.
Помимо этого, расскажем, на что обратить внимание, и поделимся полезными советами.
И первый совет дадим прямо сейчас. Если у вас нет опыта в подключении бытового газового или электрооборудования, то доверьте эту работу специалистам, потому что цена ошибки может быть очень высока.
Все остальные работы по монтажу варочной панели в столешницу вполне можно выполнить самостоятельно. Но опять же желательно иметь хоть какой-то опыт работы с электроинструментом.
В целом же, если следовать пошаговой инструкции — ничего сложного тут нет. Главное — правильно сделать разметку. И здесь уже нужно придерживаться простого, но важного правила: семь раз отмерь — один раз отрежь.
Как самому сделать врезку варочной панели в столешницу
Встраиваемая техника на кухне пользуется огромной популярностью. Например, электрическая или газовая варочная панель. В отличие от обычной кухонной плиты, они более компактны, что определенно имеет свои плюсы.
Особенно они актуальны, если нет необходимости в духовке — просто встроил варочную поверхность в столешницу, а свободное место под ней можно использовать для хранения кухонной утвари. Очень удобно.
Независимо от того, какой конкретно модели вы отдали предпочтение — с питанием от электросети или работающей от газа — все они устанавливаются по одному принципу. Отличается только способ подключения. Но об этом поговорим позже.
Одним из главных требований для качественной врезки варочной панели в столешницу является толщина самой кухонной столешницы. Она должна быть не менее 40 мм.
Какие инструменты понадобятся
Чтобы качественно встроить панель в столешницу, необходимо использовать подходящий для этого инструмент.
Cоветуем: Декорирование стены с помощью скатерти и шпаклевки
Приобретать отдельно какой-то специальный электроинструмент не потребуется — можно обойтись самыми обычными инструментами, которые есть практически в каждом доме. За исключением разве что электрического лобзика — если его нет, то придется купить. Или же, как вариант, попросить у кого-то из знакомых.
Инструменты и материалы, которые потребуются, чтобы встроить варочную поверхность в кухонную столешницу:
- рулетка;
- карандаш;
- угольник;
- скотч;
- силиконовый герметик (прозрачный);
- кисточка;
- клей ПВА D3.
Также обязательно потребуется самоклеящийся уплотнитель. Как правило, он идет в комплекте с варочной панелью.

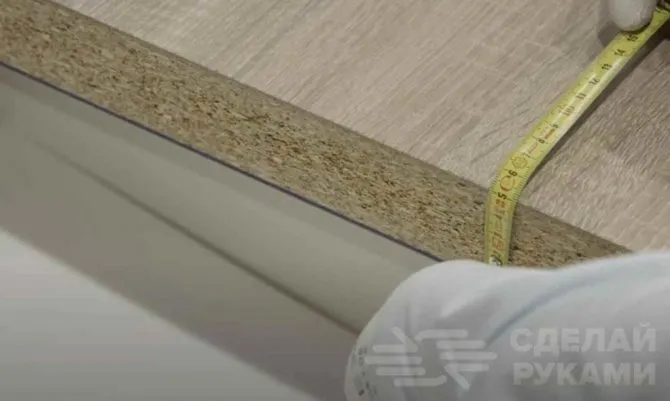

Как правильно разметить
Прежде чем устанавливать варочную поверхность, необходимо обязательно ознакомиться с инструкцией по ее установке — там указаны все размеры для правильной врезки: отступы от переднего края столешницы, а также глубина и ширина панели.

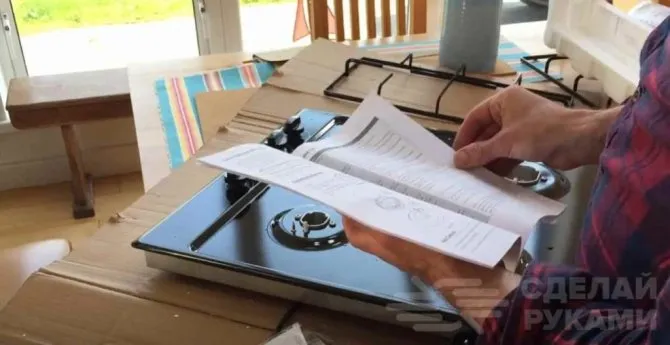

Перед началом работ необходимо будет сравнить размеры для врезки, указанные в инструкции, с реальными размерами варочной панели.
Если все совпадает, то можно приступать к подготовительным и монтажным работам.

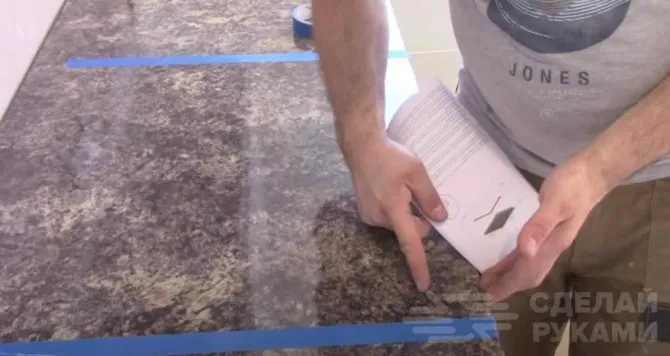

К некоторым моделям прилагается шаблон, который прикладывается к поверхности столешницы, и обводится по контуру. Если шаблона нет — разметку придется делать вручную. Но сложного тут ничего нет.

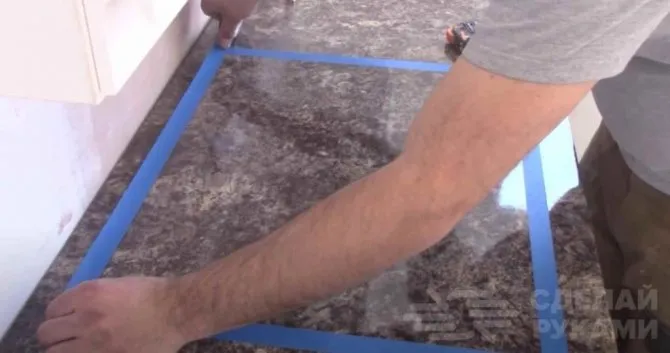

Чтобы сделать разметку на кухонной столешнице, для начала наклеиваем на ее поверхность малярный скотч, и уже на нем делаем отметки карандашом.
Можно, конечно, и на самой столешнице делать разметку, но со скотчем будет удобнее. Если где-то ошиблись и неправильно начертили линию — скотч можно отклеить и наклеить на столешницу новый.
Если варочная панель встраивается над выдвижными кухонными ящиками, то в этом случае малярный скотч наклеиваем над боковыми стенками нижнего модуля кухонного гарнитура.
Затем с помощью угольника переносим линии внешнего края стенок. Отступаем от этих линий по 5 мм.
Далее отмечаем расстояние от переднего края столешницы. И потом от этих меток откладываем расстояние, равное глубине варочной панели. Затем чертим перпендикулярные линии, отмечая таким образом контуры будущего реза.
В результате у нас получится квадрат или прямоугольник (в зависимости от размеров варочной поверхности). Обязательно проверяем диагонали, после чего в углах сверлим отверстия диаметром 10 мм — в них будет вставляться пилка электролобзика.

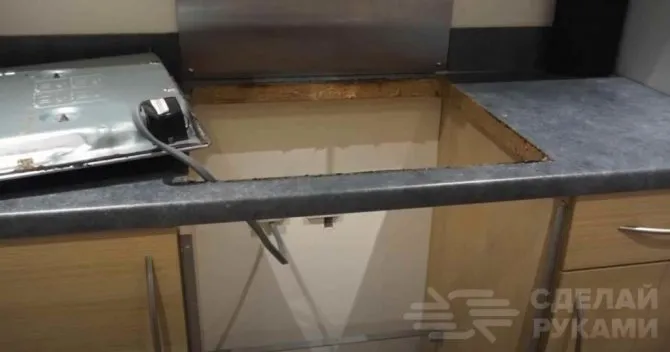

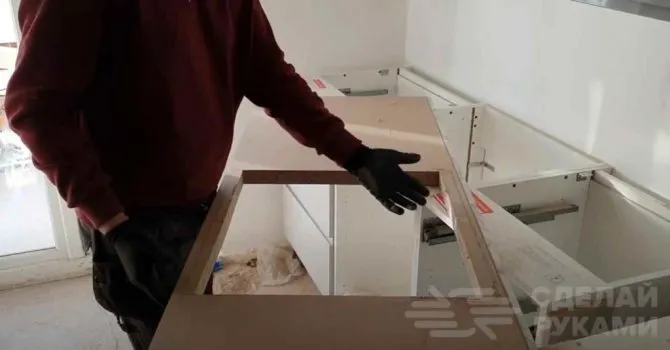

Вырезаем отверстие

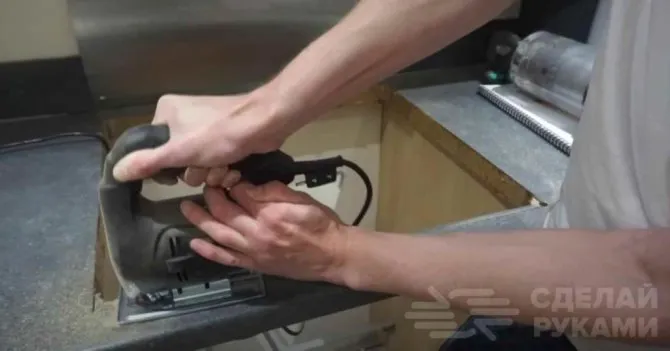

Для вырезания посадочного места под варочную поверхность лучше всего использовать пилку по ламинату со средним зубом (с индексом T101B).
Вставляем пилку лобзика в одно из просверленных отверстий, после чего приступаем к вырезанию посадочного места.
Многие специалисты рекомендуют сначала делать рез ближе к краю столешницы, потом — от стены. После этого необходимо вырезать сначала левую боковую сторону, и потом уже — правую.
Cоветуем: Делаем кухонный электроприбор из старой дырявой кастрюли
Почему именно так? Потому что на последнем резе левая рука у вас будет свободна, и вы сможете придерживать столешницу снизу. Это правило актуально для правшей.
Левшам же надо делать по-другому: после того, как вырезали переднюю и заднюю часть, сначала вырезаете правую боковую сторону, а потом — левую.
Важно, чтобы на подошве электролобзика не было никаких задиров. В противном случае в процессе резки кухонной столешницы вы рискуете ее поцарапать.
Про это многие забывают (нанесение герметика)
Срез на столешнице необходимо обязательно обработать для защиты от влаги. Зачастую для этого используют силиконовый герметик. Но он практически не впитывается в ДСП, и со временем отслаивается.
Мы рекомендуем использовать более надежный вариант — клей ПВА D3. Этот клей (с индексом D3) хорошо впитывается и отлично заполняет поры в ДСП.
Наносим его с помощью обычной кисточки. Для лучшего результата клей наносится в два слоя с перерывом между нанесением второго слоя — 30 минут.
Для дополнительной защиты торцов вырезанного проема можно также использовать алюминиевый скотч. Желательно — термостойкий. Но если не хотите переплачивать, то подойдет и обычный.
Монтаж варочной панели

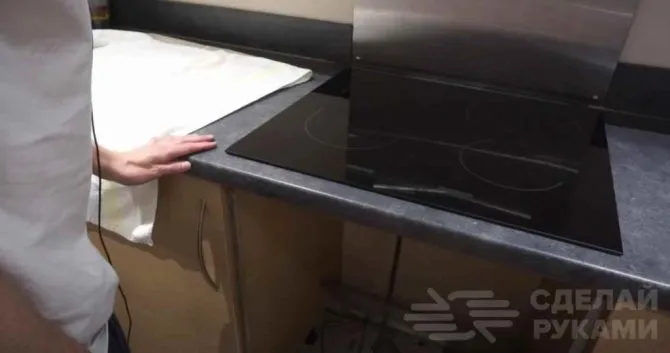

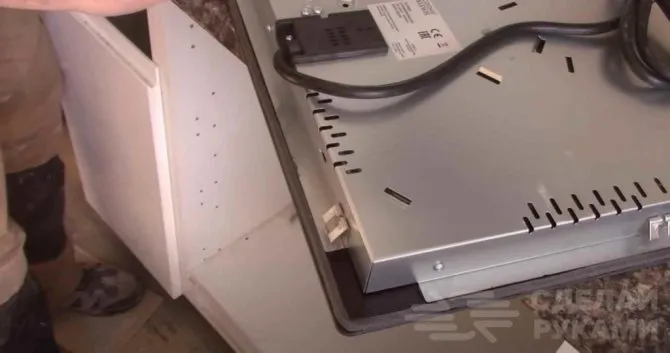

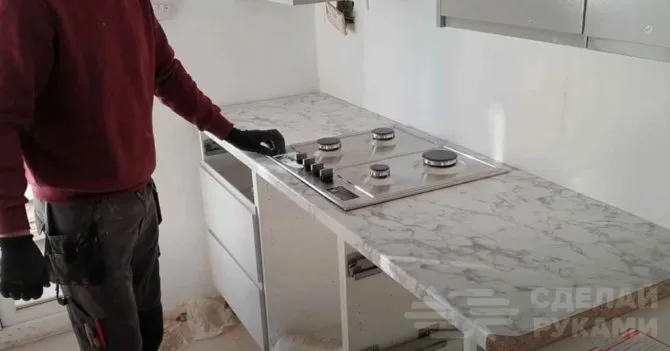

Устанавливаем варочную панель в проем, и корректируем ее положение с помощью угольника. Передний край должен быть выставлен параллельно краю столешницы.
Прежде чем окончательно устанавливать электрическую или варочную газовую панель, по краю выреза (сверху столешницы) необходимо приклеить герметизирующую ленту, которая идет в комплекте с панелью. Перед приклеиванием ленты поверхность нужно будет обезжирить.
Обратите внимание: если варочная поверхность изготовлена из металла, то герметизирующая лента наклеивается непосредственно на столешницу. Если стеклянная — на саму панель. Некоторые модели продаются уже с установленной уплотнительной лентой.

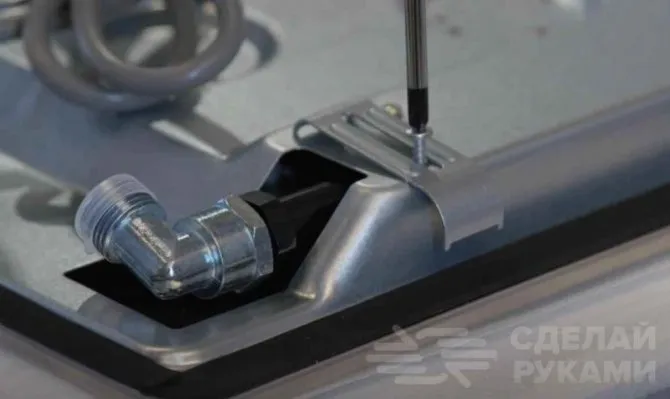

Крепеж выполняется с помощью кронштейнов и винтов. Кронштейны устанавливаются по периметру и фиксируются винтами.

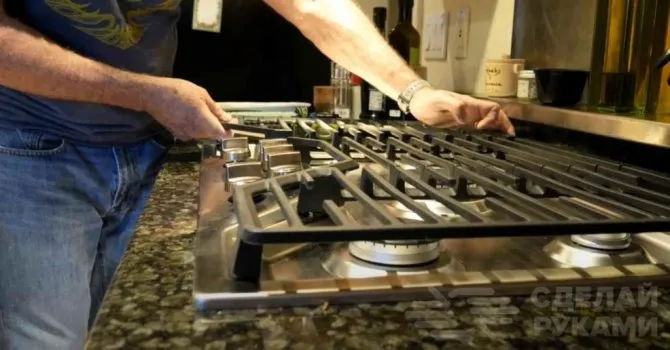

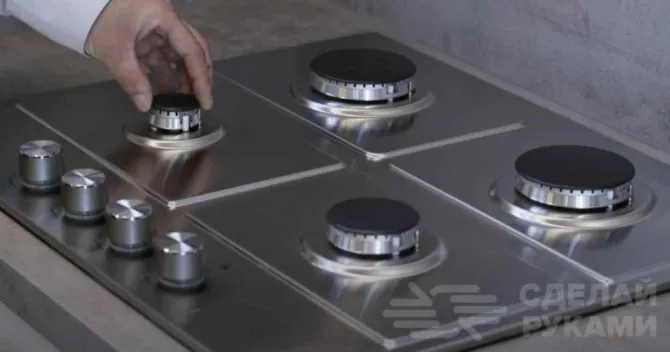

Устанавливаем конфорки и металлические решетки. Проверяем работоспособность.
Пошаговое руководство, как установить варочную панель самостоятельно, и чтобы все работало, можно посмотреть в видеоролике ниже.

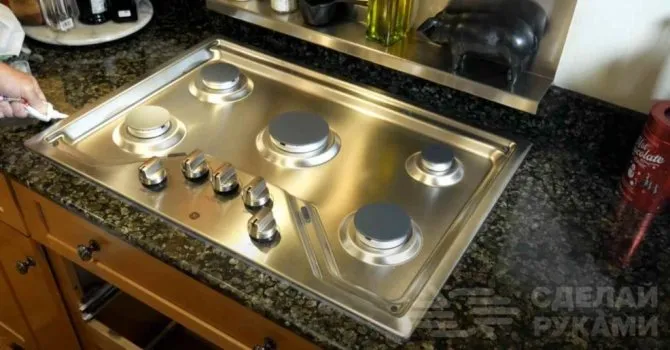

Процесс герметизации и уплотнения
Для того чтобы предотвратить доступ влаги и деформацию материала, из которого выполнена столешница, необходимо обработать отверстия герметиком и уплотнить их. Теперь несколько нюансов применения силиконового герметика:
— Подготовка поверхности предполагает протирку от загрязнений, пыли и обработку обезжиривателем;
— Наклеиваем монтажный скотч по сторонам швов с отступом, который равен линии материала;
— Срезаем с тюбика носик и надеваем на него насадку, которая имеет вид шприца;
— Зарядить тубу в пистолет и нажать рычажок для снижения давления;
— Герметик постепенно выдавливаем, а шов сбрызгиваем мыльным раствором воды;
— Разравниваем швы шпателем и снимаем скотч.
Покрытие может иметь несколько слоев. Так надежнее. После того, как просохнет последний слой, нужно обклеить срез самоклеящимся уплотнителем.
ВАЖНО! В том случае, когда столешница из пластика, от такой обработки можно отказаться. Ведь пластик не сможет разбухнуть и вздуться от попадания влаги.
Как только подготовка завершится, можно приступать к монтажу.
Это интересно: Подключение варочной панели к электросети самостоятельно (Электрическую,индукционную, газовую)

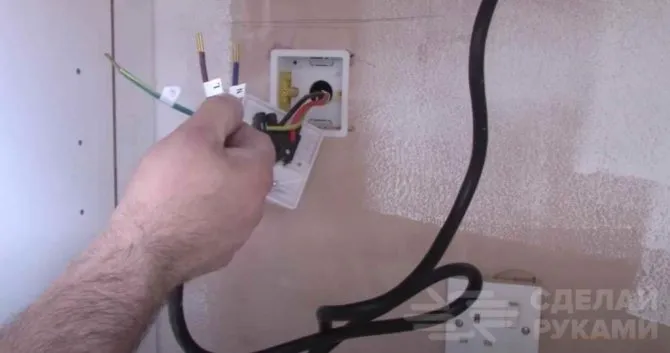

Подключение к электросети
Если вы не дружите с электрикой, лучше пригласить специалиста, который все подключит правильно.
Существует несколько способов подключения:
- при помощи вилки и розетки;
- медные кабельные гильзы;
- через винтовые колодки для соединения проводов.
В первом случае речь идет, конечно же, не об обычной розетке на 220В — подключать к ней варочную панель категорически запрещено.
Cоветуем: Полка в ванную со светодиодной подсветкой своими руками
Вместо этого используются специальная силовая розетка и вилка к ней, рассчитанные на 32-40 Ампер.
Такой комплект можно приобрести в магазине электротоваров. Необходимо проконсультироваться со специалистом, чтобы подобрать правильную розетку. Кроме того, для подключения варочной панели должна быть проложена отдельная линия электропроводки сечением не менее 4-6 мм2.
Помимо специальной розетки и вилки, можно использовать также винтовые колодки для соединения проводов или же с помощью медных гильз, предназначенных для соединения электрических проводов.

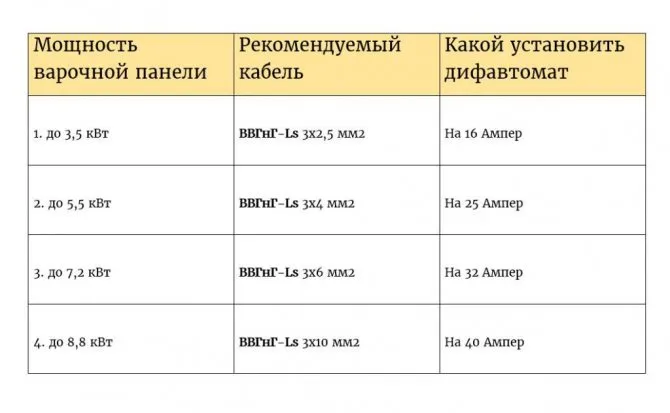

Вообще, выбор сечения кабеля напрямую зависит от мощности встраиваемой варочной панели.
Также необходимо знать, что подключение силового кабеля через обычный автоматический выключатель не допускается. Нужно использовать дифавтомат или УЗО в связке с АВ.
Для установки электрических варочных поверхностей в квартирах и частных домах чаще всего используется кабель ВВГнг-Ls, который отличается пониженным дымо- и газовыделением в случае горения и при правильной эксплуатации служит не менее 30 лет.
Провода подключаются по типовой схеме, указанной в инструкции к варочной поверхности. Если из плиты выходят 4 провода, а сеть у вас однофазная (из стены выходят 3 провода), то две клеммы фаза 1 и фаза 2 на варочной панели нужно соединить с помощью латунной перемычки.
Прорезание отверстия
Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.
В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.
Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

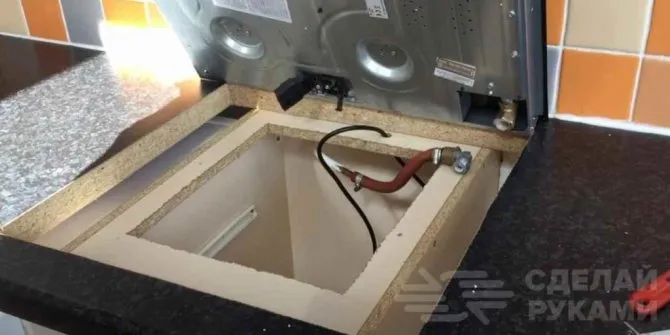

Подсоединение газовых коммуникаций
В случае с подключением газовой панели лучше обратиться к опытному специалисту, потому что надо будет обязательно удостовериться, что соединение герметичное и не травит.
В целом же, подключение выполняется точно так же, как и для обычной газовой плиты. Сначала подключаем газовую подводку с паронитовой прокладкой к варочной панели.
После этого проверяем соединение на утечку газа — обильно наносим на место соединения мыльный раствор.
Если пузыри не образуются, то соединение получилось герметичным, газ не пропускает.
Электророзжиг газовой установленной варочной поверхности подключается в обычную розетку на 220В.
Нюансы монтажа

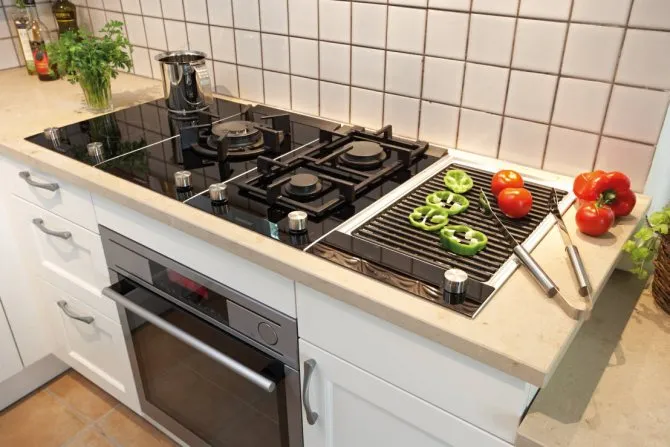

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.
Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:
- наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
- материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
- если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
- зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.
Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

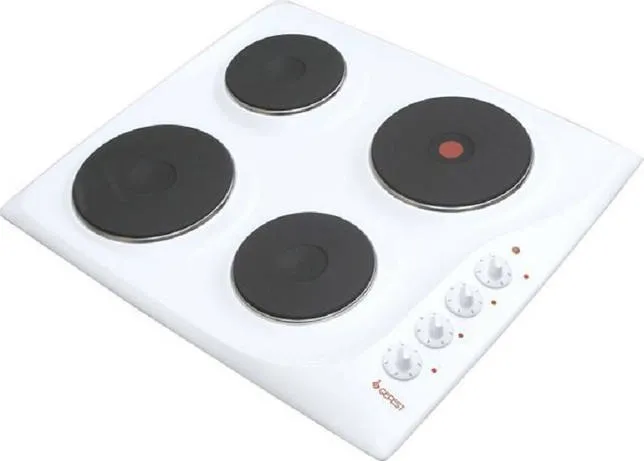

Электрическая панель
Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.
На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.
Газовая варочная панель
Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.
Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.
Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.
Правила установки над духовым шкафом

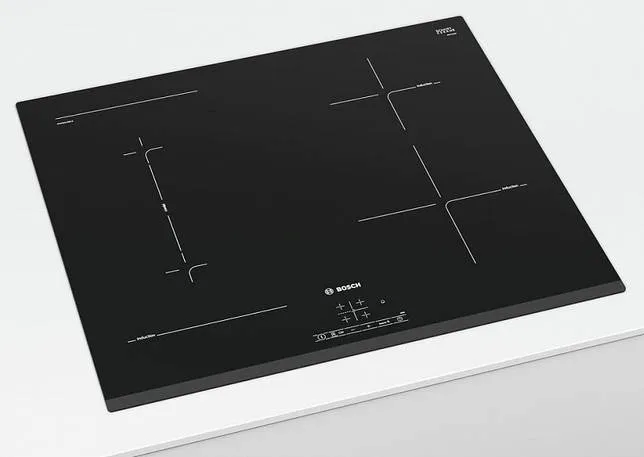

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.
Можно выделить следующие плюсы:
- поверхность быстро нагревается до определенной температуры;
- удобно ухаживать и содержать в чистоте;
- экономия в потреблении электроэнергии;
- отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

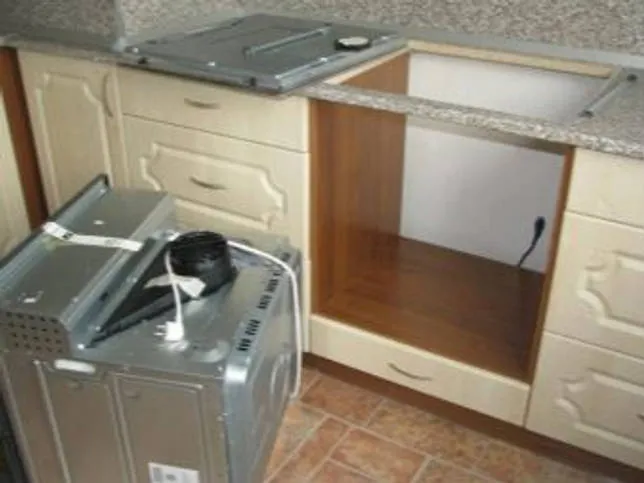

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.
Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.
Полезные советы опытных мастеров
Расстояние от переднего края столешницы до выреза должно быть не менее 50 мм. В противном случае данная часть столешницы может сломаться в процессе эксплуатации.
Чтобы уменьшить образование сколов при вырезании отверстия в столешнице из ДСП, на электролобзике необходимо включить маятниковый ход.
Монтаж варочной панели рекомендуется проводить после сборки кухонного гарнитура, чтобы не деформировать столешницу.
В этой статье мы рассмотрели пошаговый процесс установки варочной панели — от разметки до подключения к коммуникациям, а также подробно рассказали обо всех важных нюансах, которые необходимо знать новичку. Надеемся, что информация будет вам полезна.
Оцените запись
Где лучше поставить розетку для электрической панели
При подключении панели к розетке важно, чтобы они находились на подходящем расстоянии друг от друга. Запрещено использовать тройники и удлинители, т. к. это может привести к аварийной ситуации. Если вблизи оборудования нет отдельной электроточки, то ее нужно будет проложить, причем еще до установки плиты.
Если кроме подключения верхней панели используется и нижний духовой шкаф, то понадобятся две розетки.
Лучшее место для размещения — ниже плиты. Это поможет исключить воздействие на розетку влаги и жира в процессе приготовления пищи. Также она останется незаметной для окружающих.
Меры предосторожности при установке
Обязательно обратить внимание на некоторые важные правила врезки плиты на стол. Толщина поверхности стола, на которую необходимо встроить панель, не должна быть больше трех сантиметров.
Хрупкая и слабая конструкция не сможет выдержать долгой нагрузки. Кроме того, стоит следить за исправностью розеток, электричества и герметичности газопровода, к которому подключается техника.
Убедившись в качестве всех имеющихся приборов, можно быть уверенным в безопасности дальнейшего применения.
Сколько стоит поменять стекло на варочной панели?
Стоимость замены стекла на варочной панели может существенно варьироваться в зависимости от многих факторов, таких как марка и модель варочной панели, тип стекла, стоимость работы мастера и т.д.
Обычно, замена стекла на варочной панели может стоить от нескольких тысяч до нескольких десятков тысяч рублей. Если вам нужно заменить только одну плитку стекла, стоимость будет меньше, чем если вам нужно заменить все стеклянные панели.
Также стоимость может варьироваться в зависимости от того, кто будет выполнять работу. Если вы обратитесь в сервисный центр, цена может быть выше, чем если вы найдете мастера-частника, который займется заменой стекла.
Кроме того, если ваша варочная панель еще находится под гарантией, вы можете обратиться к производителю или поставщику, чтобы заменить стекло бесплатно или за символическую плату.
В любом случае, чтобы получить точную стоимость замены стекла на варочной панели, вам следует обратиться к профессионалам, которые проведут оценку работ и дадут вам точную стоимость замены.
