Как создать смотровую яму в гараже своими руками: изготовление из бетона и кирпича

Среди автолюбителей гараж с смотровой ямой гораздо более ценится, чем простой автомобильный бокс. В нем удобно проводить ремонт подвески, менять масло, глушитель, тормозные колодки и выполнять другие подобные работы. Если вам интересно, мы также можем поделиться информацией о том, как сделать яму в гараже своими руками.

Требования

Для устройства ям для ремонта автомобилей разработаны свои стандарты, но они касаются только предприятий, которые занимаются осмотром и обслуживанием автомобильной техники. Техническая база должна быть зарегистрирована, поэтому подразумевается, что она соответствует действующим ГОСТам.

Смотровая яма должна обеспечивать:

  • безопасность — как для человека, так автомобиля и других строительных конструкций;
  • удобство при работе — внутри можно встать в полный рост;
  • легкое обслуживание — ремонт и уборка не вызывают трудностей.

Сооружение должно быть защищено от грунтовых вод и заливания при мытье машины. Когда яма не используется, она должна закрываться сверху настилом или крышкой, чтобы в туда никто не упал.

В условиях частной застройки нормативы никто не проверяет, поэтому каждый владелец гаража волен решать этот вопрос по своему желанию. Но это не значит, что должны нарушаться разумные требования по удобству и безопасности эксплуатации ямы. Необходимо соблюдать технику безопасности.

Размеры

Смотровая траншея — это рабочее место, где ремонтник совершает различные манипуляции. Если ширина или высота будут недостаточны, придется заниматься ремонтом в неудобном положении, иначе это будет практически невозможно.

Слишком большие габариты также нежелательны. Если яма будет чересчур широкой, автомобиль не сможет встать над ней. С излишней высотой справиться проще, например, положить деревянный щит. Но это не совсем правильно с точки зрения экономичности — на устройство такой ямы придется потратить больше сил и материалов.

Размеры по госту смотровой ямы в гараже:

  • Высота. Должна быть равна росту человека плюс 10-15 см, то есть примерно 1,8-1,9 м. С учетом клиренса автомобиля этого хватит, чтобы работать с немного приподнятыми руками.
  • Ширина. Она ограничивается расстоянием между колесами минус 20 см с каждой стороны. Получается около 80-100 см.
  • Длина. Не менее длины автомобиля с учетом выступа для лестницы минимум 100 см, но лучше больше. Ступени могут располагаться не вдоль ямы, а перпендикулярно ей. Главное, чтобы был удобный спуск.

Для стандартного легкового автомобиля параметры ямы в готовом виде такие — 1,8х0,8х5 м, для грузового — зависит от модели.

Если такую длинную траншею в гараже разместить не удается, можно сделать более короткую. Но ремонтировать автомобиль придется частями, загоняя его передом или задом.

Где можно делать яму

Не в каждом гараже такое полезное сооружение доступно. Если УГВ расположен на глубине 3 м и больше, можно смело начинать строительство. Но при залегании подземных вод выше 2 м смотровая яма в гараже будет периодически залита водой. Это приведет к постоянной сырости в помещении и возникновению коррозии металла. Но такая перспектива вряд ли кому-то может понравиться.

Не поможет никакая современная гидроизоляция. Вода найдет даже малейшую щель. Но выход есть — это готовые емкости типа кессон. Сварить конструкцию в виде короба без крышки можно из листовой стали. Затем ее нужно покрасить гидроизоляционной краской и опустить в котлован. Планировать монтаж лучше на сухой период, когда УГВ наиболее низкое.

Если нет возможности и времени заниматься сваркой, можно купить готовый. Помимо стальных продаются также пластиковые короба. Они имеют ребра жесткости с армированием. При монтаже кессон снаружи бетонируется или засыпается грунтом. При высоком УГВ заливка бетоном предпочтительна, чтобы емкость не выдавило при подъеме воды.

Когда участок под гаражом приподнятый, сухой и не подвержен сезонным подтоплениям, можно делать яму из любого материала — кирпича, тяжелых блоков, бетона. Но ограничения все-таки есть. Не стоит использовать неустойчивый к влаге силикатный кирпич. Для этих целей лучше подойдет керамический красный. Также нежелательно укладывать в землю блоки из ячеистого бетона, хотя двухслойная обмазочная гидроизоляция безусловно продлит срок их службы, но не надолго.

Как сделать смотровую яму в гараже своими руками

Котлован

Если грунт имеет в составе глинистые частицы, то даже вертикальный откос будет хорошо держаться. Никаких проблем не возникнет при копании лопатой или экскаватором. Размеры яму должны быть с припуском 40 см по ширине и длине и не менее 20 см по высоте (с учетом толщины стен, гидроизоляции, утепления, дренажной подушки).

Но если грунт песчаный или насыпной, стенки будут постоянно обваливаться в уже выкопанный котлован. Также нестабильность присутствует, если под гаражом расположен плывун — насыщенный водой участок грунта со свойствами жидкости.

Глинистый грунт не осыпается. Но когда почва песчаная или насыпная, копание дается с трудом. Стенки постоянно рушатся. Приходится выкапывать большие объемы земли, чтобы достигнуть нужной отметки. А после грунт нужно возвратить обратно и уплотнить.

Чтобы избежать обрушений песка и лишней работы, есть несколько способов:

  • Подпорная стенка из опускной опалубки. На землю устанавливается сбитый из щитов короб с прочными распорками. Копание производится изнутри. Опалубка постепенно опускается. При достижении заданного уровня яма бетонируется.
  • В качестве подпора используется заранее изготовленный бетонный короб. Он устанавливается на поверхность, а грунт удаляется изнутри вручную. Можно применять железобетонные кольца диаметром 1,5-2 м, которые вкапываются как при устройстве колодца. На них сверху по бокам укладываются швеллеры, пол гаража заливается по опалубке. Внутри остается место, чтобы хранить например резину.
  • Устройство шпунтовой стенки. Из двух труб свариваются направляющие таким образом, чтобы между ними свободно можно было заложить доску толщиной 40-50 мм. По краю планируемой ямы выкапывается канавка на глубину 0,5 м. В углы забиваются направляющие и закладываются доски, чтобы получился удерживающий щит. Далее они распираются, из середины выбирается грунт. Распорки ставятся в нижней части. Теперь поочередно подкапываются все стороны, а доски опускаются вниз. Таким образом яма постепенно углубляется до требуемой отметки. В готовой траншее нужно установить распорки между щитами, а дальше проводить бетонирование или кладку стенок. Когда они наберут прочность, распорки убираются.

Укрепление стенок котлована в процессе копания поможет уменьшить объем земляных работ и предупредить сползание грунта. Особенно опасно обрушение, если яма устраивается в готовом гараже, где рядом расположены другие конструкции.

От края ямы до фундамента должно быть не менее 1 м, чтобы исключить риск деформации. Если ширина помещения позволяет, можно сдвинуть траншею немного к стене, а возле другой установить необходимое оборудование и стеллажи.

Гидроизоляция

Она может быть наружной и внутренней. Первая более предпочтительна, потому что защищает конструкции от влаги извне. Но если доступа к внешней поверхности нет, то выполняется изнутри.

Наружная гидроизоляция монтируется из рулонных и/или обмазочных материалов. Главное — создать сплошной водонепроницаемый контур, чтобы вода не смогла попасть внутрь ямы.

Для предотвращения попадания воды из почвы в яму применяются:

  • Плотные пленки, мембраны, рубероид. Ими выстилаются дно и стенки котлована с выпуском на поверхность 30-40 см. Полотнища при необходимости склеиваются с нахлестом не менее 100 мм. Не должно остаться щелей и промежутков. Бетон не так боится влаги, как раннего обезвоживания смеси. Поэтому качественная гидроизоляция прежде всего защищает конструкции в процессе твердения.
  • Битумные мастики. Кирпичную или блочную кладку, стены из монолитного бетона снаружи можно обмазать водоотталкивающей пластичной смесью. Слоев должно быть не меньше 2.
  • Водонепроницаемые штукатурки. Применяются для наружной гидроизоляции, так как неустойчивы к напорной воде. Представляют собой цементные растворы со специальными добавками.
  • Проникающая гидроизоляция для бетона Пенетрон. Она запечатывает поры, поэтому может использоваться как снаружи, так и внутри. Для кирпича рекомендуется средства типа Кальматрон, предназначенные для нецементных материалов.

Чтобы получить бетон с улучшенными водонепроницаемыми свойствами, в раствор при приготовлении вводятся уплотняющие и гидрофобизирующие добавки. Для повышения морозоустойчивости не помешает противоморозная добавка.

Полы

При абсолютно сухой песчаной почве некоторые оставляют полы в яме без какого-либо покрытия. Но в сезон таяния снега или сильных дождей вода может стоять даже на песке. Тогда ямой пользоваться практически невозможно. Поэтому полы чаще всего заливаются из бетона. Это самый простой и доступный способ получить прочное покрытие, а при желании под ноги можно положить плитку, кирпичи или деревянный трап.

Устройство бетонного пола проводится в несколько этапов:

  1. Выровнять грунт строго горизонтально, уплотнить.
  2. Засыпать щебеночно-песчаную смесь высотой 10-20 см. Утрамбовать.
  3. Уложить гидроизоляционную пленку с заходом на вертикальные стенки котлована. Можно использовать полиэтилен толщиной не менее 200 мк.
  4. Установить на подкладки арматурный каркас — сетку с ячейкой 100х100-200х200 мм. Делать это надо осторожно, чтобы не повредить гидроизоляцию.
  5. Залить бетон марки не ниже М250 на толщину 100 мм, загладить горизонтально.

Через 5-7 дней полы можно нагружать, то есть выкладывать или заливать стенки. Некоторые при укладке арматурной сетки поступают по другому. Сначала заливают тонкий слой бетона (50 мм), затем, когда он схватится, монтируют арматуру, сверху бетон. Но такое поэтапное бетонирование приводит к плохой адгезии между слоями, что снижает прочность. Поэтому укладывать монолит лучше за 1 прием, без перерывов.

Стенки

Яму можно выложить из кирпича или блоков. В качестве клея применяется цементно-песчаный раствор.

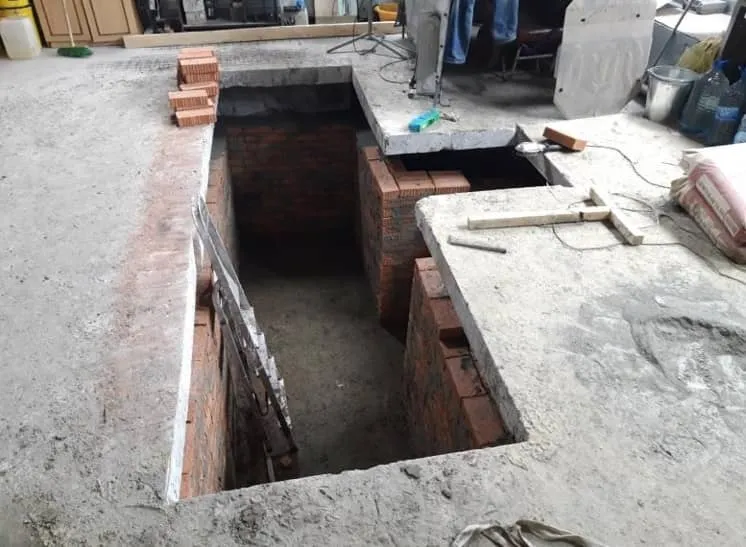

Кирпичные

Первый ряд укладывается строго горизонтально. В остальных рядах для отбивки уровня можно использовать не натянутый шнурок, а длинную рейку.

Кладка ведется в перевязку швов, каждый последующий ряд укладывается со смещением на 1/4-1/2 длины блока или кирпича. Углы перевязываются особенно тщательно.

Толщина стены может быть в полкирпича или кирпич. Через каждые 3-4 ряда производится армирование кладки сеткой или стальной оцинкованной полосой. Если проигнорировать эту технологическую операцию, от бокового давления грунта стенки могут деформироваться. Особенно часто это происходит при низких температурах, когда действуют силы морозного пучения.

Бетонные

Если котлован выкопан аккуратно, стенки практически вертикальны и не осыпаются, можно залить яму из бетона. Заранее укладывается гидроизоляция. Затем устанавливается арматурный каркас и внутренняя опалубка. Ее также желательно покрыть пленкой, чтобы цементное молочко не просочилось, а после затвердения бетона щиты легче было снимать.

Арматурный каркас изготавливается из стержневой арматуры. Ее можно связать проволокой или сварить. При установке необходимо выдержать толщину защитного слоя 50 мм как до гидроизоляции, так и до поверхности опалубки.

При заливке бетона нужно следить, чтобы внутри не оставались воздушные пузыри. Для этого проводится штыкование куском арматуры или трубы. Через 3 дня опалубку можно демонтировать. Но нагружать бетон еще рано. Должно пройти 7-14 дней в зависимости от влажности воздуха и температуры. Чем выше эти показатели, тем быстрее происходит твердение.

Когда материал набрал прочность, производится гидроизоляция шва примыкания между полом и стенками. Для этого стык штробится на небольшую глубину, заполняется ремонтным составом или специальным шнуром. Сверху стенки и полы покрываются проникающей гидроизоляцией, что обеспечивает непрерывность водонепроницаемого контура.

Вентиляция и освещение

В гараже могут накапливаться взрывчатые, горючие и вредные для человека газы. Практически все они тяжелее воздуха, поэтому опускаются в яму. Эффективно работающая вентиляция выводит их наружу, устраняя тем самым опасность взрыва, пожара и отравления.

Самая бюджетная — естественная вентиляция. В нижней части ямы организуется приточное отверстие, а вытяжка осуществляется произвольно через верх ямы и дальше в помещение. Для вытяжки из гаража может предусматриваться канал, ведущий на крышу. При недостатке воздухообмена в вытяжную трубу встраивается вентилятор.

Минус такой системы — невозможность отрегулировать температуру. Холодный воздух поступает в яму, что зимой не очень приятно. Решить вопрос можно с помощью недорогого рекуператора тепла.

Освещение в яме помогает лучше осмотреть поле деятельности и провести необходимые манипуляции. Свет должен быть не рассеянным, а направленным вверх. В качестве источников света используются светодиодные низковольтные светильники из ударопрочного стекла. Они должны обеспечивать освещенность не менее 800-1000 лк.

Электрика в яме прокладывается открытым способом, в негорючих кожухах, желательно металлических. Они устойчивы к механическим повреждениям, надежно защищают проводку.

Утепление

Чтобы яма меньше промерзала, рекомендуется провести теплоизоляцию пенопластом или пенополистиролом. Толщина утеплителя — 30-50 мм. Слой должен располагаться между гидроизоляцией и конструкцией пола и стенок. Если полы в гараже тоже утеплены, будет достигнут лучший эффект.

Утепление помогает сохранить тепло, снизить затраты на обогрев и создать более комфортные условия в смотровой яме и в самом гараже. Даже зимой вы сможете заниматься ремонтом автомобиля без промозглой сырости и холода.

Усиление бортов ямы

Машина достаточно много весит, и верхние участки стенок испытывают дополнительную нагрузку. Чтобы предупредить деформацию, площадку по периметру ямы необходимо усилить. Для этого вокруг укладывается арматура, сетки, трубы и т.д. Полы заливаются бетоном или засыпаются щебнем.

По верху ямы устанавливается металлическая рама из уголков. Она придает жесткость и используется как крепление для крышки.

Чтобы закрепить уголок, из кладки или бетона устраиваются выпуски из арматуры. После приварки рамы они срезаются.

Заключение

Смотровая яма в гараже — чрезвычайно удобное сооружение, если заниматься ремонтом и обслуживанием автомобиля самостоятельно. Она должна быть безопасной, надежной и сухой, поэтому к строительству нужно отнестись ответственно.

Как сделать смотровую яму в гараже своими руками?


Создание смотровой ямы в гараже может быть полезным для обслуживания и ремонта автомобиля. Вот пошаговая инструкция о том, как можно сделать смотровую яму своими руками:

Шаг 1: Подготовьте необходимые инструменты и материалы:

  • Лопата и инструменты для копки
  • Бетономешалка или ручная мешалка для бетона
  • Арматура (железные стержни)
  • Формы для бетонирования
  • Бетон
  • Песок и щебень для подготовки основания
  • Водостойкий клей
  • Гидроизоляционный материал (если необходимо)

Шаг 2: Выберите место:
Определите место, где вы хотите создать смотровую яму в гараже. Убедитесь, что это удобное место и не будет мешать другим деятельностям в гараже.

Шаг 3: Копка ямы:
Используя лопату и другие инструменты для копки, начните выкапывать яму нужной глубины. Глубина ямы зависит от того, насколько глубоко вы хотите, чтобы можно было работать под автомобилем. Обычно это 1,5 — 2 метра.

Шаг 4: Подготовка основания:
Подготовьте дно ямы, уровняйте его и создайте подушку из песка и щебня для обеспечения хорошей дренажной системы.

Шаг 5: Установка арматуры:
Вставьте железные стержни (арматуру) в яму для укрепления бетонной конструкции. Поднимите арматуру на определенную высоту, чтобы она оказалась в центре будущего бетонирования.

Шаг 6: Бетонирование:
Приготовьте бетон в соответствии с инструкциями, используя бетономешалку или ручную мешалку. Залейте бетон в формы, оставляя пространство для покрытия.

Шаг 7: Создание покрытия:
Покройте верхнюю часть смотровой ямы бетоном. При этом можно создать легкий уклон от стенок к центру, чтобы обеспечить отвод воды.

Шаг 8: Обработка бетона:
Используйте плоскую шпателю или рейку, чтобы выровнять поверхность бетона и удалить излишки.

Шаг 9: Завершение:
После того как бетон затвердеет, убедитесь, что его поверхность гладкая и ровная. Если требуется, можно использовать гидроизоляционные материалы, чтобы предотвратить проникновение влаги.

Шаг 10: Отделка:
Вы можете добавить дополнительные элементы, такие как освещение, полки или покрытие для создания более удобного пространства.

Обратите внимание: Данный процесс требует знаний и опыта в строительстве. Если у вас нет опыта, рекомендуется проконсультироваться с профессионалами или архитекторами, чтобы обеспечить безопасность и качество работ.
