Капельная печь на отработке своими руками: экономное отопление с пошаговой инструкцией и простыми советами от эксперта

Что такое отработка и как ее использовать

На практике, это использованное моторное масло, которое служило для смазки двигателя и ходовой части. В процессе работы механизмов масло, исходно чистый нефтепродукт, начинает накапливать различные примеси, такие как металлические частицы (в результате трения и износа деталей), сажа, соли и смолистые соединения.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Где стоит использовать самодельную печь на отработке

Поскольку в процессе горения машинное масло, особенно б/у, выделяет не самый приятный запах, да и с точки зрения здоровья не слишком полезно, лучше не использовать печи такого рода в жилых помещениях. Если другого выхода нет, обязателен качественный отвод продуктов сгорания.

Обычно печи монтируют в нежилых помещениях – подсобках, гаражах, сараях, мастерских и так далее – где не требуется постоянное отопление, а лишь прогрев воздуха на относительно короткое время.

Благодаря тому, что даже самые простые конструкции такой «гаражной буржуйки» позволяют регулировать интенсивность горения топлива, можно обеспечить либо экономичный режим его использования и постепенный прогрев помещений, либо усиленный расход с очень быстрым обогревом воздушного объема.

Разновидности печей

Перед тем, как изготовить как сделать печку на отработанном масле – выберете разновидность агрегата.

1. Пиролизные. Первые по распространенности, благодаря простой сборке, подручных материалов и легкой эксплуатации. В работе удобны, не требуют насосных станций, активной вентиляции и дорогого топлива. Для регуляции жара, достаточно управлять заслонкой. Из недостатков – невозможность поддержания конкретной температуры.
2. Турбо-горелки. Работают по алгоритму дизельного двигателя. Отработка поступает каплями и сгорает, поэтому их не нужно чистить. Но более требовательны к качеству горючего.

Чертежи и виды конструкции

Оборудование на отработанном масле из газового баллона – простой агрегат для гаража. Достать резервуар легко в пожарных станциях или заказать на вторичном рынке. Дешевые для работы, требуют лишь элементарного электрического инструмента.

Простой способ выглядит так:

1. Выпустите остаточный газ, скопившийся в баллоне.

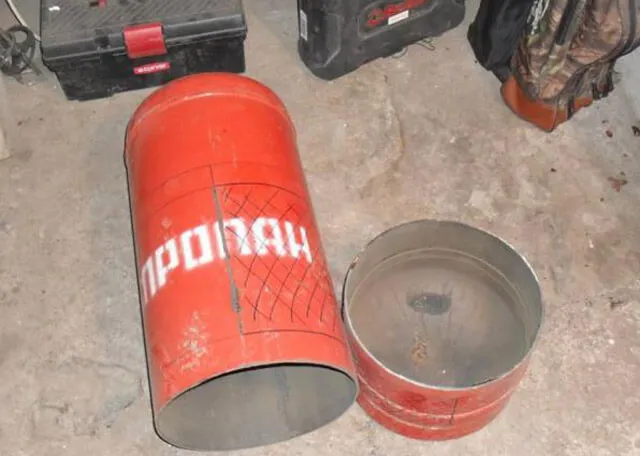

2. Резервуар распиливается поперек. Нам потребуется верхняя часть.
3. Сбейте вентиль кувалдой (в старых баллонах они часто прикипают к резьбе).
4. Из листовой стали нужно вырезать диск по диаметру резервуара. Толщина должна быть 4 миллиметра.
5. Приварите его к кромке.
6. Из десяти сантиметровой трубы нам потребуется кусок длинной от 60 до 100 сантиметров.
7. Просверлите в нем отверстия шириной в 8 миллиметров. Всего нужно сделать около пятидесяти штук.
8. Труба вваривается в место, где ранее располагался вентиль.
9. На крышке сверлим еще одну дыру в три сантиметра и привариваем к нему трубку с диаметром немного больше. Длинна ее должна быть пять сантиметров. Здесь будет монтироваться заслонка и заливаться горючее.

Укомплектовывать печи на отработанном масле своими руками не потребуется. Хватит наклонного дымохода.

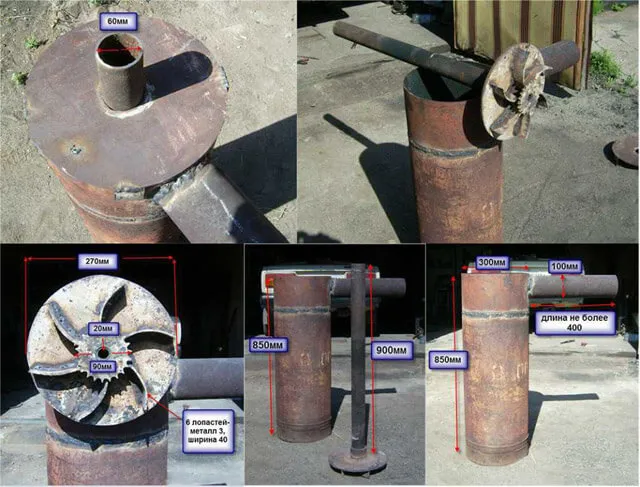

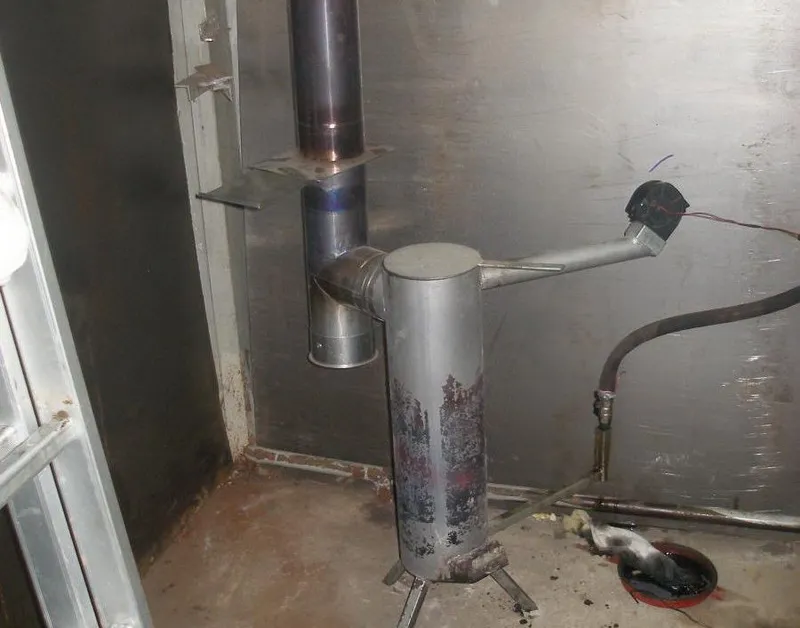

Модель печь с надувом

Способ сложнее в плане сборки и исполнения. Но КПД значительно выше.

1. Из баллона выпускается весь газ.
2. В месте вкручивания вентиля, требуется вырезать отверстие. Так как болгарка не может делать такие сложные фигуры – лучше по контуру просверлить небольшие отверстия. Баллоны делаются из стали и не закаливают. Дыра нам понадобится, чтобы вварить трубу.
3. Сделайте разметку под два проема в стенке. Болгаркой выпиливаются два прямоугольных куска. Их не выкидывайте, так как в дальнейшем они будут использоваться, как двери.
4. Для их регулировки потребуется вварить обычные петли. Не нужно покупать дешевые. Не должно быть люфта.
5. Из листа прокатной стали нужно вырезать круг, который будет соответствовать внутреннему диаметру сосуда. По середине в нем делается отверстие в десять см. Его нужно установить между дверцами и хорошо приварит, как на фото.
6. В трубе шириной в десять сантиметров нужно сделать перфорацию.
7. Устанавливаем его внутрь блина.

Самый большой недостаток – прогорание металла. Это обязательно будет происходить в месте, где соприкасается пламя и мет.корпус. Но заменить его несложно. Иногда можно приварить заплатку.

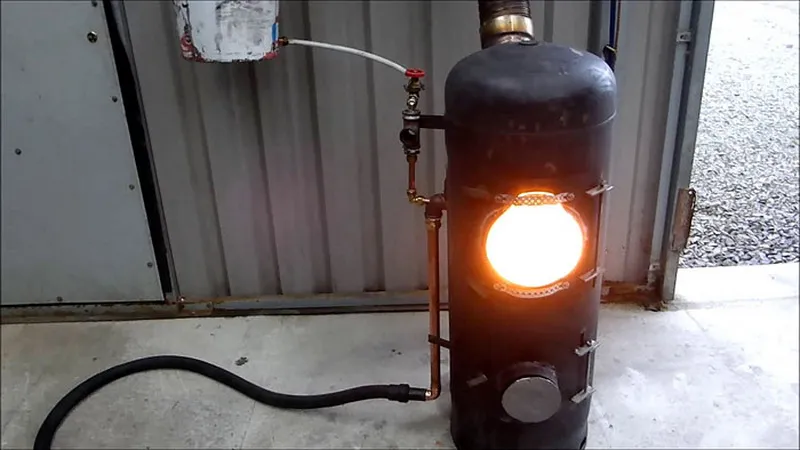

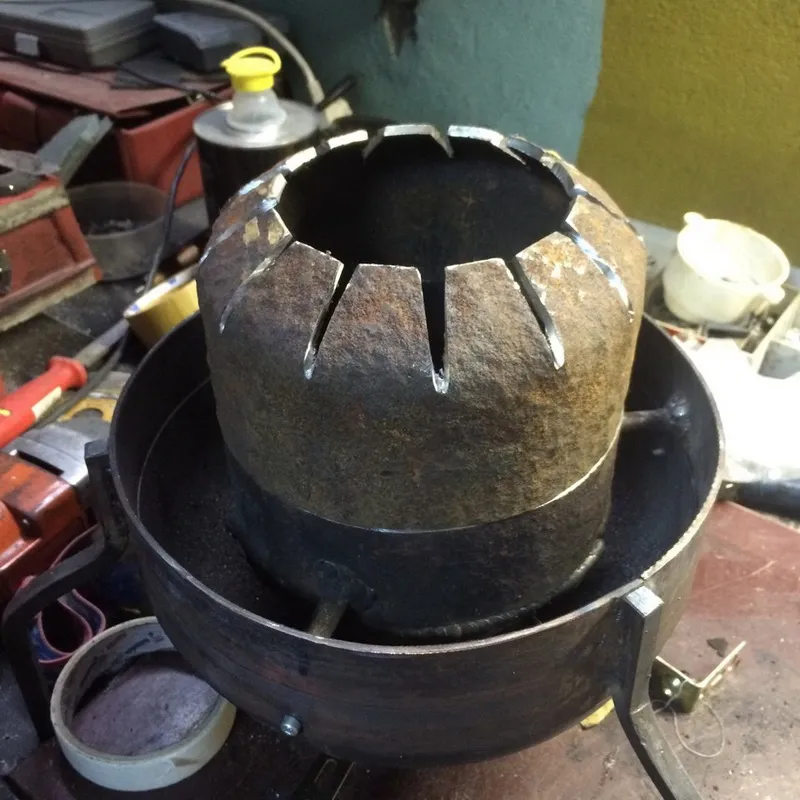

Капельная печка

Устройство на отработке капельного типа своими руками собирается легко. Основным конструкционным элементом в них является металлическая чаша, на которую капает топливо. Интенсивность и производительность зависит от габаритов резервуара и температурного режима. Всего есть несколько разновидностей. Есть виды, работающие в стандартном режиме, без дополнительного надува.

Они более гибкие в сборке, так как подача может осуществляться сбоку или сверху, где расположен ствол подачи кислорода.

Изготовление мало разница со структурой печи на отработанном масле своими руками пиролизного типа. Отличается только одной дверцей и чашкой.

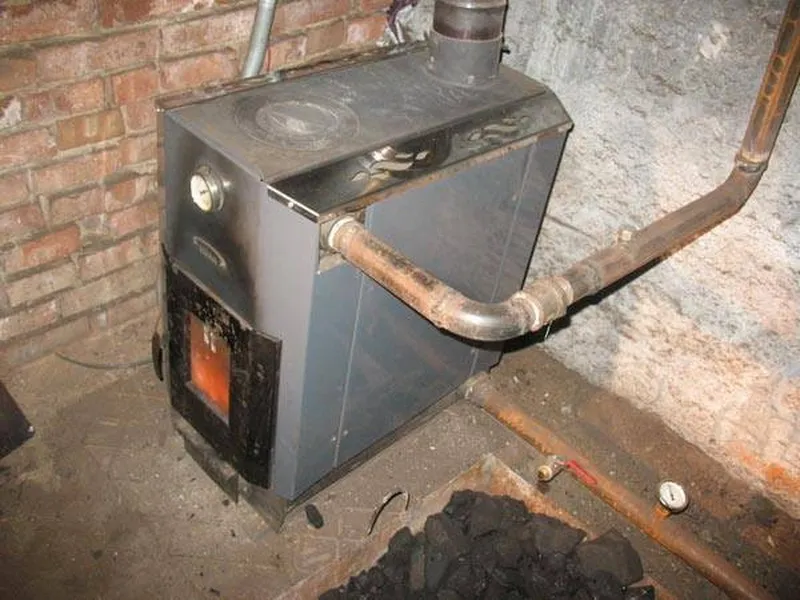

Печь с водным контуром

Буржуйка на отработанном масле своими руками комплектуется дополнительным водным контуром. Это емкость, расположенная сверху. Для этого в него ввариваются штуцера, предназначенный для подачи и отведения воды. Его размер напрямую зависит от разновидности циркуляции и длины всей отопительной конструкции.

Если циркуляция создана естественным путем, его длина должна быть больше. Есть вероятность перегрева. Активная циркуляция с помощью насосной станции позволяет сократить его протяженность. Лучше встроить в цепь манометр и термометр, чтобы контролировать параметры.

Для людей, часто работающие в гараже – эта технология будет удобной. Верхнюю камеру можно использовать, как варочную поверхность для приготовления еды. Она не связана с электричеством, поэтому денег вы потратите немного. Производительности будет достаточно, чтобы варить или жарить еду.

Открытый и закрытый тип

Печь на отработке из газового баллона своими руками можно сделать двух видов.

Система открытого типа – это пара камер, которые соединяются трубкой с отверстиями. Верхний отсек открыт, ничем не защищен и поэтому воздух попадает туда напрямую. Сечение трубки же может быть, как круглым, так и квадратным.

Закрытый тип – это самостоятельный прибор, который закрыт со всех сторон. Элемент дожига установлен внутри, изготовленный из трубы с перфорацией. Для них может потребоваться активная вентиляция.

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

• в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
• после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» – горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
• при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
• нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

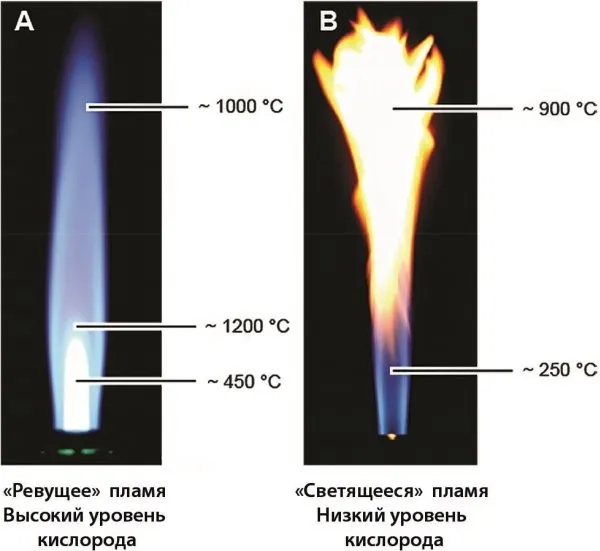

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения. Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты.

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Принцип работы такой установки кардинально отличается в следующем:

• Профильная труба размещена внутри общей закрытой камеры, изготовленной, например, из газового баллона.
• Топливо поступает в виде капель, дозировано. Камера предварительного разогрева находится под дожигателем.
• Для увеличения производительности и качества пиролиза туда же нагнетается воздух, для чего устанавливается электровентилятор.

От принудительной тяги можно отказаться, если увеличить отверстия в дожигателе и установить дымоход большего диаметра. Тогда изготовленная по чертежам печь на отработке с наддувом разрешается эксплуатировать и в случае отключения электроснабжения. Однако есть один минус – сложность исполнения для новичка. Но если действовать осторожно, быть внимательным, то собрать ее не составит труда. А чертежи видео с мастер-классом будет хорошим подспорьем. При этом необходимо учитывать несколько особенностей.Так, наддув всегда направлен в одно место, что приводит к перегреву отдельных частей конструкции. В результате металл прогорает, и приходится все переделывать заново. Поэтому рекомендуется использовать толстостенное железо или нержавейку. Лучше, если труба цельнокатаная.

Приходится думать о том, как правильно организовать топливоподачу. Зато плюсов на порядок больше:

• Устройство абсолютно безопасно, так как все рабочие элементы закрыты. Значит, ее можно оставлять без присмотра.

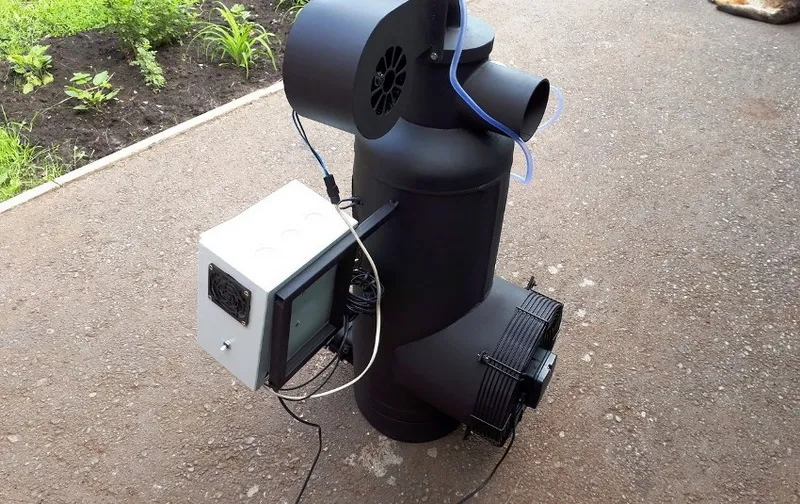

• Если сделать печку на отработанном масле с наддувом, можно хорошо сэкономить, ведь расход при наличии водяного контура всего 1,5 литров в час при обогреве 100 квадратов площади.
• Минимальная доработка превращает отопительную установку в котел. Достаточно обернуть корпус водяной рубашкой (системой теплообменников).

• В процессе эксплуатации устройство несложно настраивать, что позволяет регулировать теплоотдачу и избежать перерасхода топлива.
• Чистить такую установку несложно, дополнительного ухода она не требует.
• Высота дымоотводящей трубы значения не имеет, равно и погода за окном.

Гари и сажи остается минимум, так как вся жидкость выгорает. Имеет смысл предусмотреть вынимающийся поддон. Тогда чистить будет еще проще.

Особенности устройства печей-капельниц

Состоят такие агрегаты из корпуса прямоугольной или цилиндрической формы. Внутри его располагается топочное отделение, в нижней части которого помещена емкость, предназначенная для отработанного масла, и отверстия, обеспечивающие приток воздуха.

После нагревания топливо испаряется, а далее пары соединяются с воздухом, имеющимся в камере. Образовавшаяся смесь в результате конвекции направляется вверх по топке, где сгорая, выделяет значительное количество тепла.

В верхнюю часть капельной печи на отработке при желании встраивают водяной или воздушный теплообменник, в результате чего появляется возможность равномернее и лучше обогреть помещение или обустроить контур для снабжения горячей водой.

Капельная подача происходит по металлической трубке, которую подводят к масляному испарителю. Второй ее конец выводят наружу и гибким шлангом подключают к баку. В верхнем отделении капельного типа печи на отработке располагается дымовой патрубок, который подсоединяют к дымоходу.

Температура в верхней части агрегата, даже при наличии теплообменника не маленькая, поэтому дымоходную систему нужно монтировать в соответствии с противопожарными правилами. Специалисты не рекомендуют изготавливать такую конструкцию в открытом варианте, поскольку масло может воспламеняться.

Необходимые материалы

• Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
• газовый баллон на 50 литров — б/у, но без повреждений корпуса;
• труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
• обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
• листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
• чугунный тормозной диск от легкового автомобиля;
• отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
• металлическая труба ½ дюйма — около полуметра;
• шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
• вентиль шаровый на ½ дюйма;
• дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

Кроме этого, его размеры подходят для агрегата, способного обогреть помещение гаража, мастерской или небольшого дачного домика. Если аккуратно сварить такую печку, она получится безопасной, ее можно будет легко чистить и топить.

Материалы

Чтобы собрать своими руками печь капельницу на отработке нужно подготовить:

• газовый 50-литровый баллон б/у с целым корпусом;
• металлическую двухметровую трубу диаметром100 миллиметровс толщиной стенки не меньше3,5 миллиметров;
• для теплообменника и прочих мелких деталей — остатки равнополочного металлического уголка толщиной 40 –50 миллиметров;
• лист 4-миллиметровой стали или его обрезки нужного размера;
• тормозной диск из чугуна от автомобиля, можно б/у;
• баллон из-под фреона обычного размера с игольчатым вентилем;
• полуметровую полудюймовую металлическую трубу;
• шланг требуемого размера, который подойдет для насадки на трубу ½ дюйма и к нему хомуты;
• шаровый вентиль на полдюйма;
• дверные петли и задвижку для топочной дверцы.

Кроме этого, нужны трубы определенного сечения и канальный вентилятор для сборки воздушного теплообменника. Можно воспользоваться гофтрубой или комплектующими изделиями для дымохода. Чтобы результат получился качественным, следует воспользоваться чертежами печки из газового баллона на отработке.

Работа по подготовке баллона

Даже после продолжительного проветривания в газовом баллоне остается конденсат. Для его удаления нужно снять вентиль и редуктор и оставить на свежем воздухе на несколько суток.

Затем в дне баллона просверливают отверстие. Чтобы не искрило, сверло смачивают маслом. Поскольку отверстие в толстом металле сделать непросто, работу лучше начинать со сверлом маленького диаметра, а потом его можно увеличить до 10 –16 миллиметров.

Дальше баллон наполняют водой и через 24 часа ее сливают. Поскольку конденсат обладает неприятным резким запахом, его следует аккуратно выливать подальше от жилья. Процедуру при необходимости повторяют.

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

• Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя — 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
• Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
• Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
• Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
• Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.

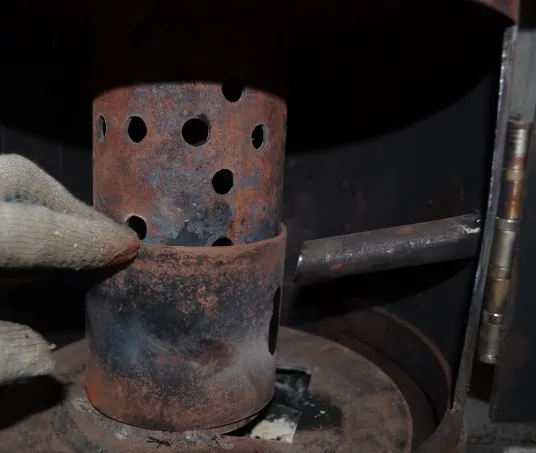

• Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

• Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
• Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
• Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
• Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
• Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
• Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить  самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Схемы капельных печей

Разновидностей промышленных устройств для капельного сжигания жидкого топлива известно довольно много, и регулярно появляются новые патенты. Но домашнему мастеру и/или владельцу автомобиля в не отапливаемом гараже сразу так рыться в них не стоит: сложно, энергозависимо, дорого.

Капельная печь, доступная для изготовления любителями, может быть построена по одной из след. схем (см. рис.):

1. С фитильной горелкой (испаритель заполнен пористым наполнителем);
2. С «мокрой» чашей;
3. С жаровой (пламенной) чашей-испарителем и нижней подачей топлива;
4. То же, с верхней подачей топлива.

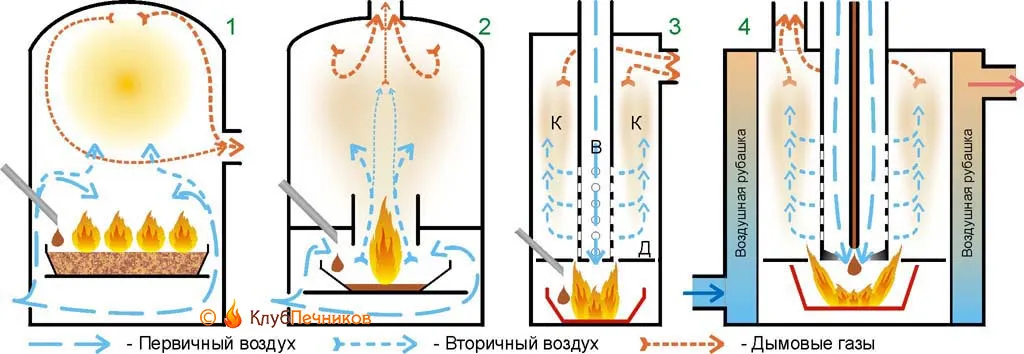

Схемы устройства капельных печей на отработке

С фитилем

Под капельную с фитильной горелкой можно приспособить любую печку-буржуйку, т.к. испаряются не сами падающие капли топлива, а его запас в горячем пористом наполнителе. Для запуска в испаритель наливают немного топлива, поджигают, а когда наполнитель разогреется (что видно по выкипанию остатков растопки и появлению чистого пламени взамен чадящего), пускают капель. Мощность капельных печей с фитильным испарителем не превышает 6-8 кВт, иначе слишком частые капли остужают наполнитель и печку приходится запускать заново. Если же печь оставлена без присмотра, то от избыточной капели испаритель переполнится и наружу потечет топливо; возможно, горящее. Это серьезный недостаток капельных печей с фитильным испарителем. Другой – они не обладает свойством саморегулирования; капель для отработки из разных партий нужно каждый раз выставлять вручную.

Наполнитель

КПД капельно-фитильной печки во многом определяется, во-первых, наполнителем горелки. Идеальный вариант – обломки костей животных, они задерживают в себе всю грязь из топлива. Благодаря самодельной печке с костным наполнителем горелки стала возможной совершенно невероятная история.

Во время известной антарктической экспедиции Роберта Скотта ее северная партия оказалась накануне антарктической зимы отрезанной от базы. У ее участников кончалось продовольствие, спички, топливо. Не было теплой одежды и соли. Люди вырыли в снегу пещеру и соорудили печку-жирник из большой консервной банки, но работала она плохо – почти не грела и потребляла много тюленьего жира (ворвани). Тогда один из них, простой матрос, имя которого заслуживает упоминания – Гарри Дикасон – и придумал наполнять испаритель тюленьими костями. Северная партия в полном составе (6 человек) пережила зиму, а весной, пешком, таща на себе сани, проделав почти 600 км, вернулась на базу, где их все считали давно погибшими. Об этом один из участников северной партии Реймонд Пристли написал книгу «Антарктическая одиссея» (Raymond Priestly, “Antarctical Adventures”». Имейте в виду, вдруг окажетесь в экстремальной ситуации.

Похожими свойствами обладает наполнитель из крошки шамотного кирпича. Не шамотного мертеля, а именно мелко битого кирпича. С ним капельно-фитильная печь развивает свои предельные 8 кВт, т.к. теплоемкость шамота велика. Битый красный рабочий в меру отожженный кирпич несколько хуже, т.к. менее порист, а пережженный кирпич-железняк и клинкерный не годятся. Но любой наполнитель испарительной фитильной горелки довольно быстро отравляется грязью из топлива, и менять его нужно регулярно.

Корпус

Конфигурация корпуса капельно-фитильной печи сильно влияет не ее КПД: такая печка из буржуйки будет весьма прожорливой. Здесь идеальный вариант – промышленный газовый баллон, напр., кислородный; под высоким сильно выпуклым сводом пары топлива успешно догорают, прежде чем выйти в дымоход. Капельная печь из промышленного газового баллона хорошо подойдет для гаража благодаря своей компактности. Выход в дымоход (диаметр 100 мм; высота от 4 м) делают на уровне прим. 2/3 высоты баллона. Под горелкой оставляют 120-150 мм. На уровне 60-80 мм ниже ее днища в баллоне по кругу насверливают 12-16 отверстий диаметром 10 мм для доступа воздуха, это вместо поддувала (топочная дверца должна закрываться плотно). В днище баллона делают резьбовое отверстие под пробку для слива конденсата.

С мокрой чашей

Для успешной работы капельной печи с «мокрой» чашей в ее испарителе должна гореть лужица масла. В сущности, получается маленькая печка с безнапорной горелкой, подпитываемая по капле, дающая пары в большой дожигатель. Однако КПД ее хуже, т.к. часть вторичного воздуха (увлекаемого пламенем в чаше), проскакивает в дымоход, увлекая за собой пары масла. Верхний тут дымоход или боковой, в данном случае значения не имеет. Кроме того, первичный воздух омывает чашу-испаритель, охлаждая ее.

Достоинство данной печи – некоторая способность к саморегулированию. Если пламя в чаше слишком разгорится, то оно же уменьшит поток вторичного воздуха в дожигатель. Поскольку тихое горение масла в чаше требует воздуха немного, уменьшится приток первичного и пламя сникнет. Но пределы саморегулирования небольшие, и при переходе на отработку из другой партии капельницу (см. далее) нужно перенастраивать.

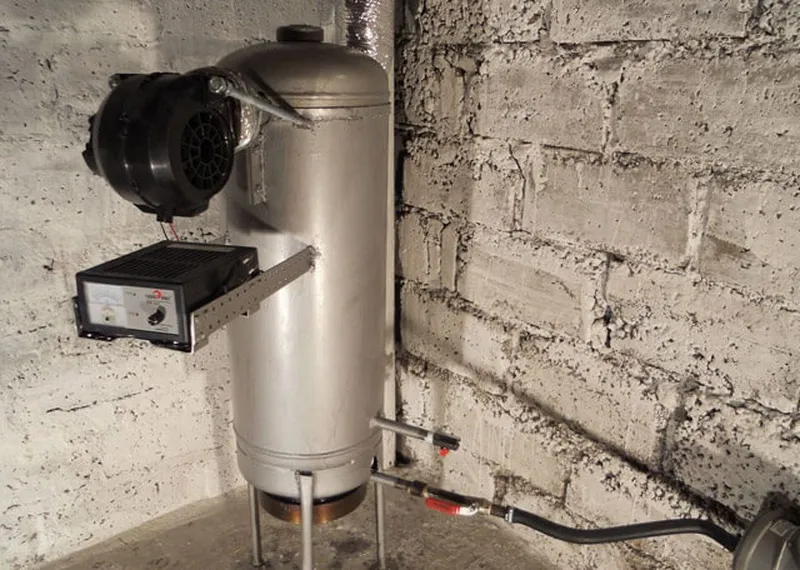

Самодельная капельная печь с контуром воздушного отопления с принудительной циркуляцией

Другое достоинство данной печи – возможность встроить в нее горизонтальный воздушный теплообменник. Печка, с наддувом контура воздушного отопления от маломощного вентилятора, превращается в калорифер (см. рис. справа). Вертикальный энергонезависимый теплообменник с естественной циркуляцией, к сожалению, ставить нельзя: он собьет процесс дожигания, и печь скоро зарастет нагаром (закоксуется).

И, наконец, оптимальные размеры и форму для печи данного типа на 8-10 кВт имеет бытовой газовый баллон на 50 л. Вследствие указанных достоинств капельные печи с «мокрой» чашей благодаря простоте конструкции в последнее время популярны.

Примечание: невысокая предельная мощность печей с фитильной и мокрой чашей объясняется и тем, что масло в них может испариться еще в питающей трубке, конец которой расположен близко к пламени. Пары улетучатся в дожигатель и сгорят, на подогрев чаши ничего не останется, и печь погаснет.

С пламенной чашей

Наиболее экономична и безопасна печь на отработке капельного типа с пламенной чашей. Особенности ее устройства и работы таковы:

• Воздух подается сверху по воздухопроводу В, проходящему вертикально сквозь камеру сгорания К.
• Вторичный воздух (хотя физически он в данном случае первичный) сразу отбирается парами топлива на дожигание.
• Первичный воздух (физически – вторичный) поступает непосредственно в пламя топлива в испарителе, минуя чашу.
• Пары топлива поступают в камеру сгорания через кольцевые зазоры в диафрагме Д.
• Возможна подача топлива сверху по питательной трубке, расположенной коаксиально в воздуховоде, что исключает преждевременное испарение топлива.

Благодаря этим особенностям капельные печи, во-первых, саморегулирующиеся: слишком разгорелся испаритель – больше паров ушло на дожигание – меньше попало воздуха в чашу – печь вернулась в режим. Во-вторых, менее чувствительна к свойствам топлива: попалось масло более текучее – капель пошла чаще – испаритель разгорелся – см. выше. Попалось масло обводненное – пары масла, как более тяжелые, оттеснили водяные на периферию – пары воды ушли в периферийный зазор и в дымоход, не нарушая процесса горения. Заправили бак вместо масла дизелем – пары топлива ушли на дожигание через оба зазора – камера сгорания съела больше вторичного воздуха – пламя в испарителе притихло – печь вернулась в режим. И третье – печь с пламенной чашей и верхней подачей топлива способна развить максимальную для данного класса устройств мощность до 15-16 кВт благодаря воздушному охлаждению питающего топливопровода.

Топливо снизу

Капельная печь на отработке с пламенной чашей и нижней подачей топлива конструктивно проще и, в отличие от печей с фитильной и мокрой чашами, способна развить мощность до 10-12 кВт благодаря более широким пределам саморегулирования. Испарительной чашей может служить и просто под печи, если она установлена на несгораемом полу или на ножках; в том и другом случае на прокладке из асбеста или базальтового картона толщиной от 20 мм.

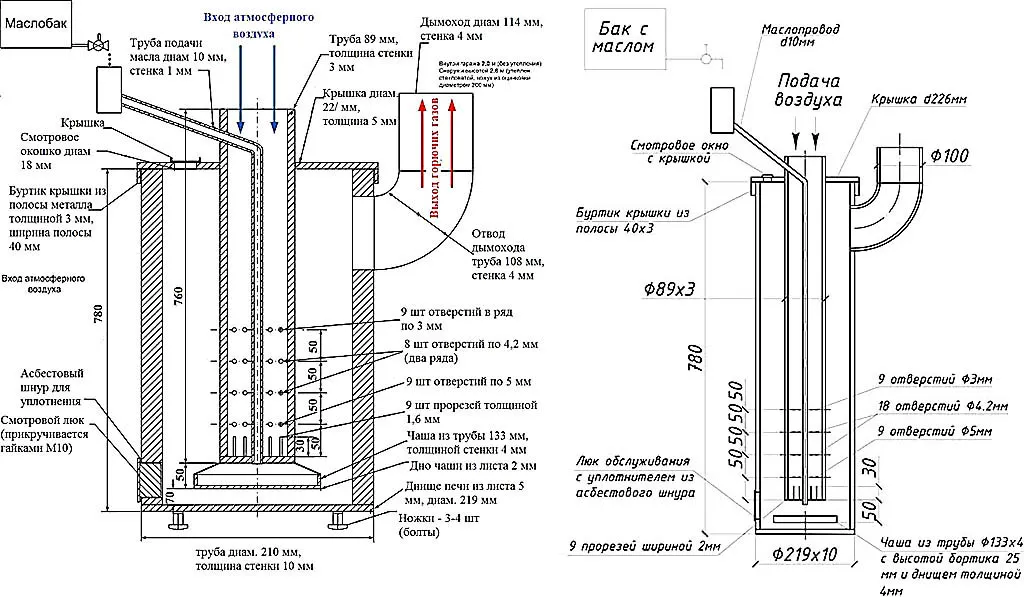

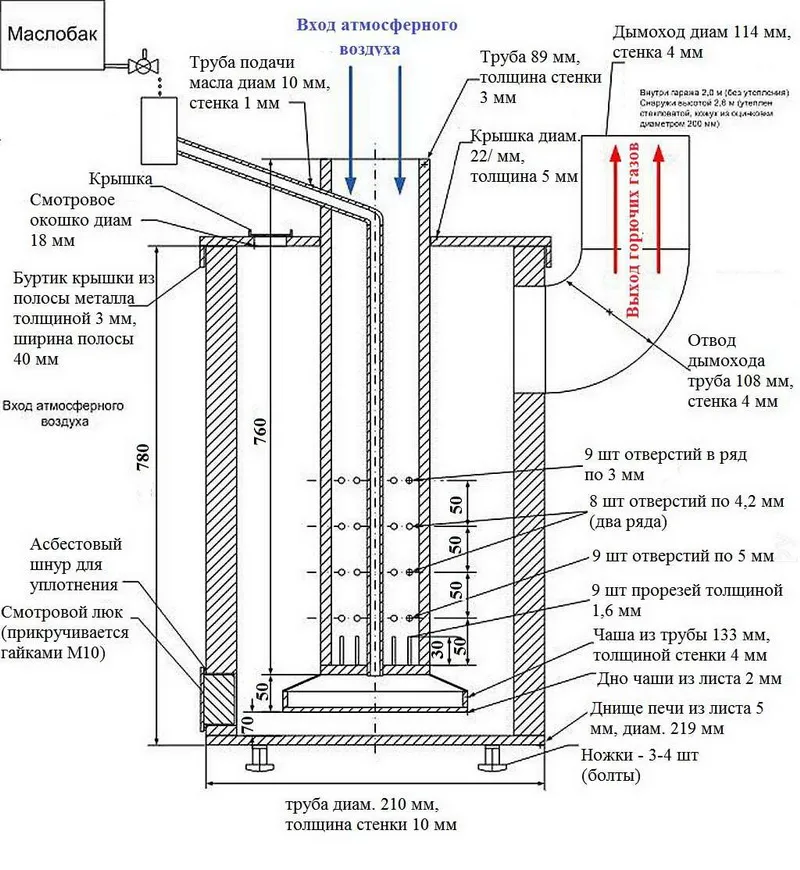

Сборочный чертеж капельной печи с пламенной чашей и нижней подачей топлива, размеры и деталировка к нему даны на рис. Материал – трубы разных диаметров. Чаша – под печи. Особенность данной конструкции – некритичность к общим размерам. При повышении высоты перфорированной части воздуховода от 350 до 500 мм мощность печи растет от 6 до 9 кВт. Дальнейшее повышение высоты корпуса печи увеличивает ее КПД без повышения мощности. Маслобак – тоже из трубы 90 мм. Топливо из него в капельницу подается по боковому патрубку, а нижний предназначен для слива накапливающегося шлама.

Чертежи капельной печи на отработке с пламенной чашей и нижней подачей топлива

Топливо сверху

Верхняя подача топлива в капельную печь с пламенной чашей позволяет реализовать в ней максимально возможные мощность и КПД. Причина – наибольший для капельных печей диапазон саморегулирования данной конструкции дает возможность организовать пропорциональную подачу вторичного воздуха: отверстия в воздуховоде сверлятся горизонтальными рядами, а их количество в ряду и, возможно, диаметр уменьшаются по высоте. Для обеспечения высокого КПД печи на самом малом ходу нижний ряд отверстий иногда заменяется вертикальными прорезями. Таким образом организуется приток воздуха в камеру сгорания, в точности равный потребности в нем горящих паров топлива на разных режимах работы печи.

Чертежи капельной печи на отработке, в которой реализованы указанные принципы, даны на рис. Это одна и та же печка, только по-разному изображенная. Исключая дымоход и дно чаши: вариант справа рассчитан на наддув от вентилятора на 40-60 Вт. КПД этой печи будет всего на 3-4% меньше, чем у горелки Бабингтона, если ее (печь) снабдить воздушной рубашкой с естественной циркуляцией, превратив таким образом в печь-калорифер. Воздух в рубашке, нагреваясь, не будет расходиться в стороны, а создаст теплоизоляцию, улучшающую условия сжигания паров топлива. Толщина воздушного слоя в рубашке – 100-120 мм.

Чертежи капельной печи на отработке повышеной мощности и с повышенным КПД

Подача отработанного масла

Поступление топлива в собранную своими руками капельную печь на отработке осуществляется из внешнего бака с использованием настраиваемой капельницы. В данном случае в качестве ее задействуют бывший в употреблении баллон из-под фреона, у которого должен быть исправен игольчатый клапан.

Последовательность процесса как сделать капельницу для печки, выглядит следующим образом:

1. В баллоне из-под фреона, в нижнем отсеке изготавливают отверстие такого размера, чтобы в конструкцию было удобно наливать отработку из любой емкости. На него при желании помещают сетку грубой очистки. Бак нужно располагать выше агрегата, поэтому к его корпусу приваривают специальный кронштейн. Шланг подсоединяют к вентилю баллона хомутом.
2. В корпусе вырезают отверстие со стороны монтажа бака для масла, его диаметр должен соответствовать полудюймовой трубе для подачи отработки, которую нужно будет закрепить.
3. Отрезав кусок трубы определенной длины, на одном его конце нарезают резьбу, а другой срезают под таким узлом, чтобы струйка масла попадала прямо в проем поддона.
4. Трубу приваривают к корпусу, а образовавшийся шов зачищают.
5. На конец трубки, имеющей резьбу, накручивают шаровый вентиль. В процессе сборки к нему подсоединяют сгон с надетым шлангом для масла.

Печь на отработанном масле своими руками видео

Изготовление печи

Далее подробно рассмотрим, как сделать отопительное устройство своими руками.

Корпус

Начать нужно с подготовки баллона. В первую очередь необходимо выпустить остатки газа, выставив емкость на улицу на ночь с открытым вентилем. Затем в дне нужно медленно сделать отверстие с помощью сверла. Этот инструмент требуется смачивать в масле, иначе могут возникнуть искры. Далее, баллон заполняется водой, которая потом сливается. Все нужно делать на улице, в противном случае газовый конденсат вместе с водой может пролиться, а запах у него очень неприятный, и вывести его потом будет непросто. Впоследствии просверленное отверстие пригодится для дренажа конденсата.

Следующим шагом в баллоне требуется прорезать две дырочки: в верхней части для камеры сгорания с теплообменником, а в нижней – для горелки и поддона. Объем верха необходимо сделать таким, чтобы печку можно было растапливать дровами, пеллетами и другим твердым топливом. Прорезанные проемы должны по высоте соотноситься в пропорции 1:2. Важно, чтобы расстояние между ними было примерно 50 мм. На этой стадии в верхней части печи обязательно нужно предусмотреть небольшой бортик, который при открытии дверцы будет препятствовать выпадению наружу шлака. Проемы нужно делать так, чтобы они от кольцевых выступов баллона отстояли на 30 мм.

После вскрытия емкости ее еще раз нужно промыть, чтобы избавиться от запаха конденсата.

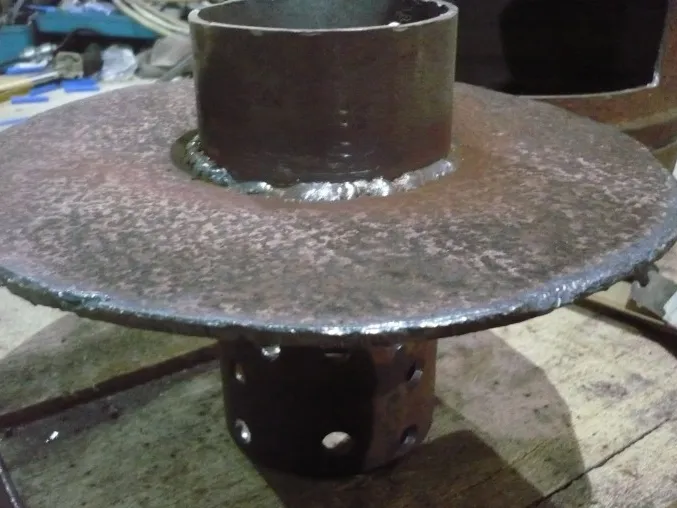

Горелка и дно камеры сгорания

Нижняя часть полости для сжигания топлива будет изготовлена из стального листа толщиной 4 мм.

Прежде чем установить этот элемент конструкции, в нем нужно просверлить два отверстия диаметром 3-4 мм. Их требуется сделать на одной линии противоположно друг другу и как можно ближе к краям. Дно должно устанавливаться так, чтобы отверстия оказались на равном расстоянии от дверцы. Назначение этих дырочек состоит также в том, чтобы отводить конденсат из печи, что позволит избежать коррозии.

В качестве горелки служит труба длиной 200 мм. В этом изделии в произвольном порядке требуется просверлить много отверстий, которые будут обеспечивать свободный доступ воздуха. Оставшиеся заусенцы зачищаем, чтобы на них потом не оседала сажа.

Горелка приваривается ко дну верхней камеры, и уже готовая конструкция устанавливается внутрь баллона.

Поддон для масла

В качестве поддона капельной печи хорошо подойдет чугунный тормозной диск от легкового автомобиля. Его важная характеристика – высокая жаропрочность. Назначение такой подставки состоит в том, чтобы масло, попадая внутрь печи, быстро нагревалось и испарялось. А это уже позволит сгореть всему топливу без остатка.

Требуется использовать невентилируемый диск, по размеру подходящий ко внутреннему диаметру корпуса. Хорошим вариантом станет задняя металлическая часть колеса японского автомобиля. Такое изделие довольно глубокое и способно долго работать без очистки.

К нижней камере приваривается дно. Сверху устанавливается крышка, в которой выполняется проем для поступления воздуха, а также монтируется ответная часть горелки. Отверстие необходимо сделать довольно большим, чтобы масло попадало прямо в подставку под дно.

Затем нужно изготовить муфту, которая соединит горелку с поддоном. Это необходимо для того, чтобы в дальнейшем было проще чистить устройство, обеспечивающее сгорание топлива, извлекать поддон и добираться до дна печи. Для муфты подойдет кусок 100-миллиметрового металлопрокатного изделия, разрезанного вдоль.

Топливо будет поступать в печь через водопроводную трубу, которую следует вварить в корпус. Ее нужно подрезать так, чтобы масло попадало точно в поддон. Снаружи устанавливается вентиль для аварийного перекрытия подачи топлива и шланг.

Дымоход

Для этой детали конструкции используется та же 100-миллиметровая труба. Ее нужно вварить строго по центру верхушки баллона.

Теплообменник

Если вы планируете с помощью такой печи отапливать жилой дом с традиционными водяными батареями, рекомендуется в теплообменнике разместить несколько змеевиков. К ним нужно подключить циркуляционный насос, приобретенный по цене, примерно соответствующей вентилятору. Для печи должно быть выделено отдельное хозяйственное помещение.

При установке воздушного теплообменника его требуется разместить между горелкой и дымоходом, где он будет хорошо нагреваться. Чтобы обеспечить стабильное горение, полное сгорание масла, а также равномерное распределение пламени внутри печи, к теплообменнику нужно приварить металлическую пластину. В этом аппарате также следует предусмотреть завихритель воздуха. Такая конструкция позволяет печи успешно справляться со своими задачами. Если она функционирует на полную мощность, то средняя часть корпуса раскаляется докрасна.

Бак для отработанного масла

Резервуар для хранения топлива требуется изготовить из пустого баллона из-под фреона. Его можно легко найти в пунктах приема металлолома или в мастерских, где ремонтируют автомобильные кондиционеры. Самая полезная часть такого баллона – это игольчатый вентиль, с помощью которого с большой точностью можно регулировать подачу топлива.

Дверцы

Важно, чтобы в нижней створке обязательно было отверстие, которое позволяет воздуху свободно поступать к горелке и поддону. Другая же дверца должна обеспечивать хорошую герметичность, потому в проеме нужно предусмотреть упорные пластины.

На верхнюю дверцу необходимо установить замок для надежного закрывания. Это важно, поскольку при сильном нагревании корпус непременно «поведет», а потому без такого элемента створка не сможет обеспечить должную герметичность.

В нижней части печи нужно установить металлическую подставку, которая упростит обслуживание агрегата и уменьшит уход тепла в пол.

Розжиг и чистка готового устройства

Холодная печь-капельница на отработке разжигается достаточно сложно. Чтобы пары масла начали гореть, топливо должно быть хорошо разогретым, а для этого лучше на первых этапах использовать другие горючие жидкости, — бензин или спирт. Они наливаются тонким слоем поверх отработки и поджигаются.

После того, как верх масла достаточно прогреется и начнется испарение, нужно открыть вентиль на шланге подачи топлива и настроить его поступление в печь.

Уход за устройством обеспечивается своевременной чисткой. Для этого используются металлические ерши или гравий. Он засыпается в дымоход и по мере прохождения отбивает сажу, которая осыпается вниз топки. После этого достаточно открыть дверцу и вымести шлак наружу щеткой. Желательно дополнительно вынуть поддон и хорошо его прочистить от остатков загрязнений.

Если использовать капельную печь правильно и обеспечивать чистку вовремя, то устройство прослужит долгие годы, главное — соблюдать технику безопасности и не забывать выключать вентиль подачи топлива, когда помещение не используется.

Меры безопасности

Печка в гараж на отработке – это простое и недорогое решение для обогрева помещения технического назначения. А если гараж представляет собой мастерскую, куда часто приезжают по вопросам замены масла, то с топливом проблем не возникнет – его всегда будет в достатке. В процессе эксплуатации печи следует проявлять осторожность:

• Не разжигайте неисправные печи;
• Не используйте для розжига бензин, спирт и прочие агрессивно горящие жидкости

• Не перегревайте печи;
• Не оставляйте оборудование без присмотра;
• Не прикасайтесь к раскаленным элементам;
• Держите рядом огнетушитель;
• Самодельные печи на отработке должны пройти тестирование в уличных условиях.

Соблюдая эти правила, вы обеспечите полную безопасность помещения и убережете себя от травм и ожогов.

Советы и инструкция

Возьмите заготовленный баллон. Важно, чтобы не было швов. При повышении давления, именно там будет происходить раскол. Стенки обязательно должны быть минимум 1,5 сантиметра. Толстые стенки не дадут прогреться резервуару, так как закипает масло при 300 градусах, а внутри камеры режим обязан быть не менее 600.

Газ нужно предварительно выпустить. Желательно, делать это на улице. Там травление будет значительно быстрее.

Болгаркой нужно отрезать верх. Внизу сделайте ножки. Это необязательно, но так удобнее будет эксплуатировать и собирать. Их делают их уголков или арматуры. Вверху отступает десять сантиметром и развариваем отверстие для вытяжки.

Для вытяжки лучше взять тонкую дымоходную трубу диаметров в десять сантиметров. Длина должна быть от 4 метров. Вставляем ее в отверстие и герметично привариваем. В ней делается отверстие для регулировки подачи воздуха – там будет стоять заслонка. Печь для гаража на отработке своими требует активного смешивания пиролиза с кислородом. Поэтому проделывает множество отверстий в десяти сантиметрах от верха. На высоте одного метра от пола, в трубке делаем посадку для новой трубы диаметром в 8 миллиметров. Она вставляется параллельно полу.

В верхней части резервуара нужно сделать отверстие в восемь сантиметров. Здесь будет маслозабор. Там же можно установить поднос, где можно будет подогреть еду и воду. Для этого нужно из стали вырезать прямоугольник и приварить.

Заводские печи, их характеристики и особенности

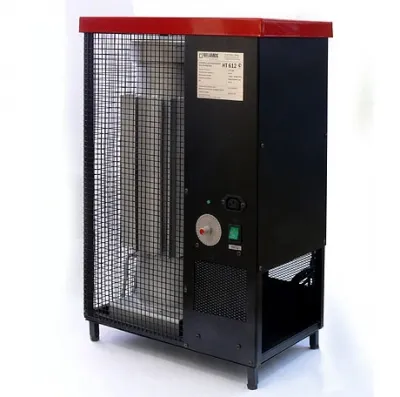

На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.

Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.

Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.

В конструкции данного агрегата присутствует встроенный бак, в который помещается до 8 литров топлива.

Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.

Жар МС-25 может работать как на отработанном масле, так и на солярке.

Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м. При этом максимальный расход составляет до 4,5 л/час. Печка достаточно большая, весит она 130 кг и требует наличия хорошего дымохода. Температура поступающего в отапливаемые помещения воздуха составляет +50-70 градусов.

Выводы и рекомендации по отбору тепла

Из вышеизложенного нетрудно сделать вывод, что сделать печь сможет тот, кто имен навыки сварщика и слесаря. Потребуется сварочный аппарат и инструмент для металлообработки. Имеет смысл предусмотреть в электросхеме возможность управлять оборотами вентилятора. Тогда будет возможность производить тонкую настройку. Визуально контролировать расход энергоносителя также можно. Когда жидкость капает, расходуется 1 литр в час. Наличие струйки говорит о перерасходе.

Настраивается «капельница» таким же образом, что и простая печка. Главное добиться, чтобы все топливо, попадающее в камеру, сгорало, а не выбрасывалось в атмосферу. Наличие черного дыма, сажи, копоти говорит о том, что нужно увеличить доступ воздуха в топку. Если же наблюдается заземление, отверстий слишком много, и нужен новый дожигатель с правильными параметрами. Есть также возможность автоматизировать систему подачи топлива, используя принцип сообщающихся сосудов.

Источники

• https://stroy-okey.ru/house/pechi/pech-na-otrabotke-svoimi-rukami-chertezhi-s-instrukciyami/
• http://SdelaiKamin.ru/pechi/kak-sdelat-pech-na-otrabotannom-masle-svoimi-rukami-chertezhi-video-i-poshagovaya-instrukciya
• https://zen.yandex.ru/media/vodatyt/kak-sdelat-pech-na-maslianoi-otrabotke-kak-prosto-sekonomit-na-otoplenii-instrukciia-ot-specialista-5e9678e6f51d80424d832ec9
• https://teplospec.com/pechi-kaminy/kak-sdelat-pech-na-otrabotke-kapelnogo-tipa-svoimi-rukami-poshagovoe-rukovodstvo.html
• https://gidpopechkam.ru/pechki/na-otrabotke-kapelnogo-tipa.html
• https://clubpechnikov.ru/kapelnaya-pech/
• https://gidkaminoff.ru/pechi/pech-na-otrabotke.html
• http://PechnoeDelo.com/metallicheskie/pech-na-otrabotke-kapelnogo-tipa.html
• http://kladempech.ru/kapelnaya-pech-na-otrabotke/
• https://remont-system.ru/pechi-i-kaminy/sborka-pechi-na-otrabotke-svoimi-rukami

[свернуть]

Чем опасна Печь на отработке?

Печь на отработке (обычно называемая печь для сжигания отходов или мусоропроводная печь) представляет собой специальное устройство, предназначенное для сжигания различных видов отходов. Однако такие печи могут быть связаны с определенными опасностями и проблемами:

1. Выделение вредных веществ: В процессе сжигания разнообразных отходов могут образовываться вредные вещества, такие как диоксины, фуроаны, тяжелые металлы и другие токсичные соединения. Эти вещества могут попадать в атмосферу и иметь негативное воздействие на окружающую среду и здоровье людей.

2. Загрязнение воздуха: Сжигание отходов в печах может привести к загрязнению воздуха выбросами и продуктами сгорания. Это может ухудшить качество воздуха в окрестностях печи и повысить уровень вредных веществ в атмосфере.

3. Риски пожара: Работа с печами на отработке требует строгого контроля и обслуживания, чтобы избежать возгорания и пожара. Неконтролируемый пожар может привести к разрушению печи и распространению огня.

4. Неэффективное использование ресурсов: Сжигание отходов может быть менее эффективным способом управления отходами, по сравнению с другими методами, такими как переработка, утилизация или компостирование. Это может привести к недостаточному использованию ресурсов и увеличению объемов отходов.

5. Отсутствие переработки: Сжигание отходов лишает возможности повторного использования и переработки материалов. Это может привести к упущению экологически более устойчивых методов управления отходами.

Из-за указанных опасностей и негативных последствий, многие страны и регионы стремятся ограничить или заменить сжигание отходов более экологически безопасными методами управления отходами, такими как переработка и утилизация.
