Перекрытия — разнообразие видов и их конструкция в доме

Перекрытие – это горизонтальная несущая система, выполняющая также функцию вертикального разделения здания по высоте. Они могут быть разнообразными видами: межэтажными, цокольными и чердачными. Если нужно, в новом тексте можно включить «виды перекрытий».

Технические требования

Плита для перекрытия дома должна соответствовать следующим требованиям:

• Прочность – достаточная для восприятия эксплуатационных нагрузок и распределения на несущие стены и фундамент. Необходимая несущая способность определяется с учетом назначения помещения и особенностей его оснащения.
• Жесткость – для обеспечения устойчивости к изгибающим нагрузкам.
• Теплоизоляция – относится к горизонтальным конструкциям, отделяющим холодные этажи от отапливаемых (например, между жилым этажом и неотапливаемым чердаком).
• Предел огнестойкости – важный параметр, от которого зависит то, сколько времени сможет конструкция противостоять воздействию открытого огня. Ни одна разновидность перекрытия в частном доме не является полностью огнестойкой, но некоторые виды могут достаточно долго сохранять целостность при воздействии огня – железобетонные до 60 мин, балочные деревянные с оштукатуренной нижней поверхностью до 15 мин.

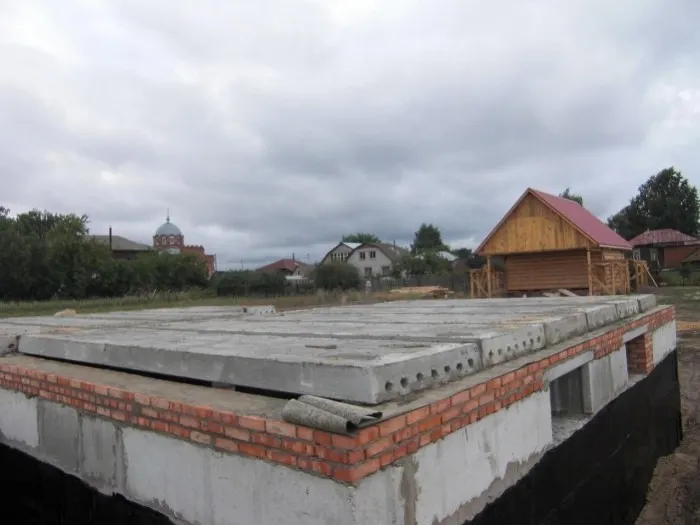

Фото 1. Цокольное перекрытие из ЖБ плит

Если вы еще не определились, какое перекрытие и потолок сделать в частном доме, ниже мы рассмотрим основные виды горизонтальных ограждающих конструкций, их преимущества и недостатки.

Основные типы перекрытий

Основные виды перекрытий в частном доме:

• Балочные – в качестве несущих элементов выступают балки, пространство между ними заполняется звуко- и теплоизоляционными материалами. Для устройства применяются деревянные, металлические, железобетонные и сборно-монолитные.



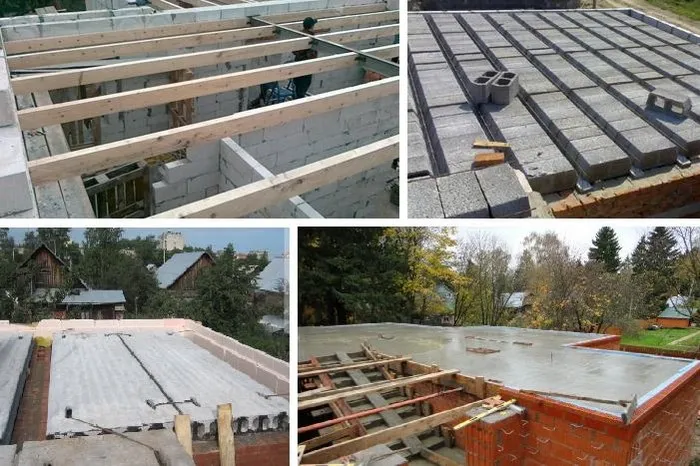

  Рисунок 2. Виды балочных перекрытий

• Безбалочные – сооружаются из однородных элементов. К этой категории относятся монолитные и сборные (из заводских плит) железобетонные перекрытия в доме.



  Рисунок 3. Безбалочные конструкции

Также горизонтальные несущие конструкции бывают разных типов по расположению:

• подвальные;
• цокольные;
• межэтажные;
• чердачные.

Толщина перекрытия в частном доме рассчитывается исходя из предполагаемых эксплуатационных нагрузок. Так, минимальная нагрузка на чердачное перекрытие составляет до 105 кг/м2, на межэтажное и цокольное – до 210 кг/м2 (помимо веса самой плиты).

Сборные плиты перекрытия имеют стандартизированные размеры – для частных домов обычно применяются облегченные (ПНО, 3,1 и 1,6ПБ толщиной 160 мм) и стандартные (ПК и ПБ толщиной 220 мм) многопустотные изделия. ПБ производятся по современной технологии безопалубочного формования, а ПК и ПНО – в соответствии со старым опалубочным методом.

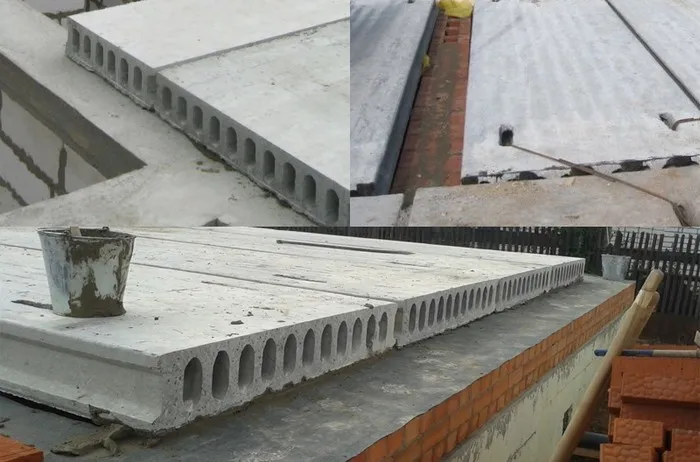

Рисунок 4. Применение пустотелых плит для перекрытия зданий

Безбалочные перекрытия

Безбалочные разновидности перекрытий дома сооружаются в виде монолитных конструкций, а также с применением сборных изделий ЖБИ или специальных балок с блоками-вкладышами, которые укладываются вплотную друг к другу и после укладки монолитятся. Они выполняют одновременно несущие и ограждающие функции.

Монолитные железобетонные

Монолитное перекрытие представляет собой цельную бетонную конструкцию толщиной обычно 150-250 мм, опирающуюся на несущие стены. Такая плита сооружается непосредственно на строительном объекте.

Фото 5. Подготовка опалубки под монолитное перекрытие

Последовательность устройства:

1. Создание съемной опалубки с опорой на вертикальные стойки.
2. Изготовление и установка армирующего каркаса из арматуры 6-12 мм.
3. Заливка опалубки бетоном.

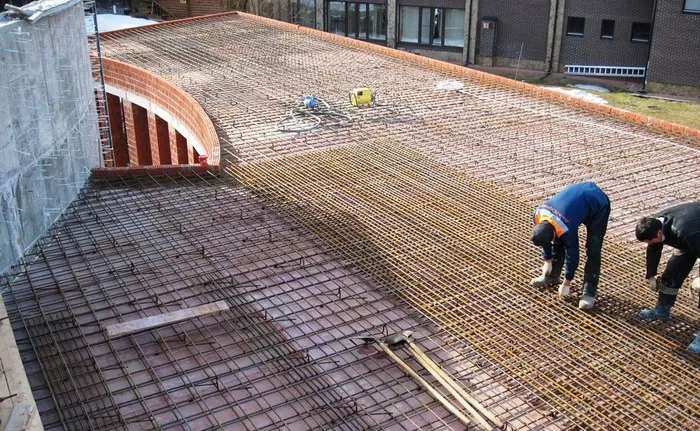

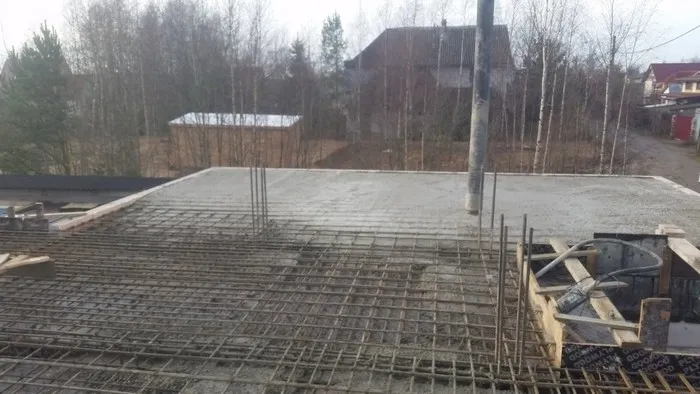

Фото 6. Изготовление армирующего каркаса

Основные преимущества монолитных железобетонных конструкций:

• Возможность перекрытия пролетов сложной конфигурации.
• Отсутствие необходимости заделки швов.
• Не требуется привлечение грузоподъемной строительной техники.
• Повышенная по сравнению с другими видами перекрытий несущая способность.

Фото 7. Бетонирование монолитной конструкции

Но и недостатки у монолита имеются – повышенная трудоемкость работ, большой вес (1 м2 перекрытия толщиной 200 мм весит примерно 500 кг), долгое высыхание бетона и, а также необходимость «ухода» за перекрытием до набора прочности (до 28суток). Также одним из основных минусов является высокая стоимость устройства – более чем на 30 % дороже по сравнению с применением пустотных плит заводского производства.

Сборные железобетонные

Применение пустотных плит считается самым востребованным на сегодня способом устройства перекрытий. Они укладываются вплотную друг к другу, а швы в месте примыканий заделываются раствором или бетоном (в зависимости от их размеров). Изделия производятся в заводских условиях, что гарантирует высокое качество и соответствие фактических характеристик показателям, указанным в сопроводительной документации.

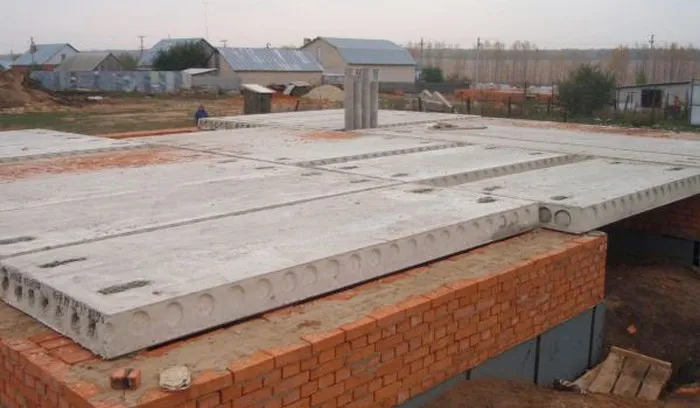

Фото 8. Процесс монтажа железобетонных плит

Достоинства:

• Высокая скорость монтажа за счет привлечения грузоподъемной техники.
• Высокие прочностные характеристики – в продаже имеются изделия с несущей способностью от 300 до 1600 кг/м2.
• Небольшой вес – благодаря наличию продольных технологических пустот в конструкции.
• Нет необходимости ждать набора прочности как в монолите, соответственно сразу же можно приступать к следующему этапу строительства.

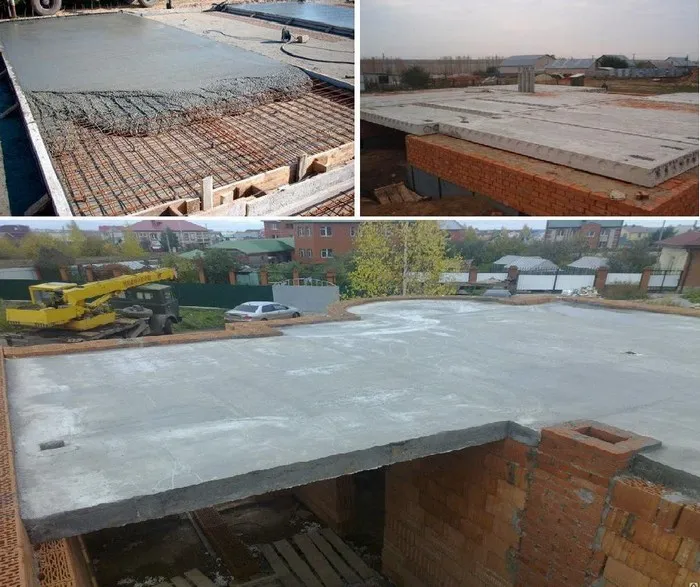

Фото 9. Цокольный этаж, перекрытый плитами

К недостаткам можно отнести то, что они производятся стандартных форм и размеров – это затрудняет перекрытие пролетов нестандартной конфигурации. Плиты, изготовленные методом непрерывного безопалубочного формования (ПБ), допускается резать под любым углом от 0 до 180°, но подобные работы лучше производить в заводских условиях.

Балочные перекрытия

В перекрытиях балочного типа несущим элементом выступают балки, которые монтируются на стены с определенным шагом. Чтобы получилась полноценная горизонтальная ограждающая конструкция, на них укладываются элементы заполнения. Для устройства перекрытия могут применяться деревянные, металлические и железобетонные балки.

Из деревянных балок

В частном домостроении чаще выбираются именно деревянные балки. Но при этом нужно учитывать, что для межэтажного перекрытия максимально допустимая длина пролета составляет 5 м, для чердачного – 6 м.

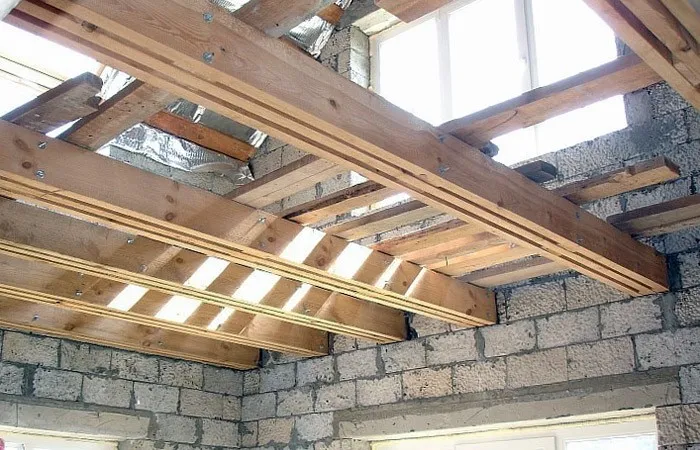

Фото 10. Сооружение перекрытия в доме по деревянным балкам

Шаг между смежными брусами, так же как и их сечение, выбирается в диапазоне от 300 до 600 мм в зависимости от предполагаемых нагрузок. Глубина опирания балок вглубь стены должна составлять 120-150 мм. Часть бруса, которая будет опираться на стеновые конструкции, необходимо гидроизолировать (например, рубероидом). Все деревянные элементы перед укладкой обрабатываются антисептиками и противопожарными составами.

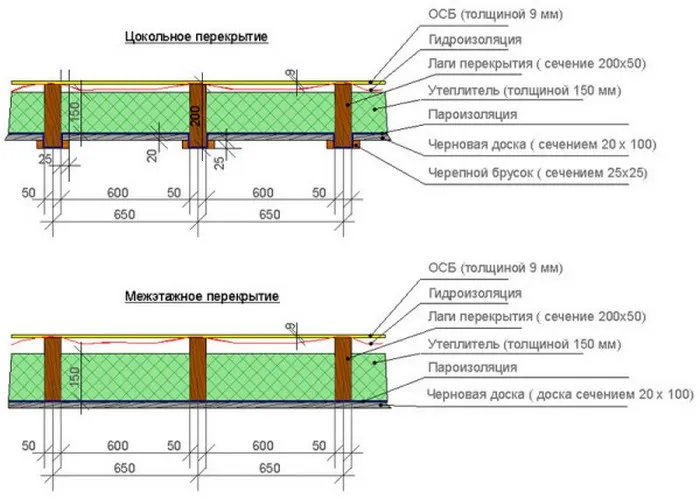

Рисунок 11. Правильный «пирог» при устройстве межэтажного и цокольного перекрытия

Преимущества:

• минимальная стоимость;
• малый вес;
• простой монтаж.

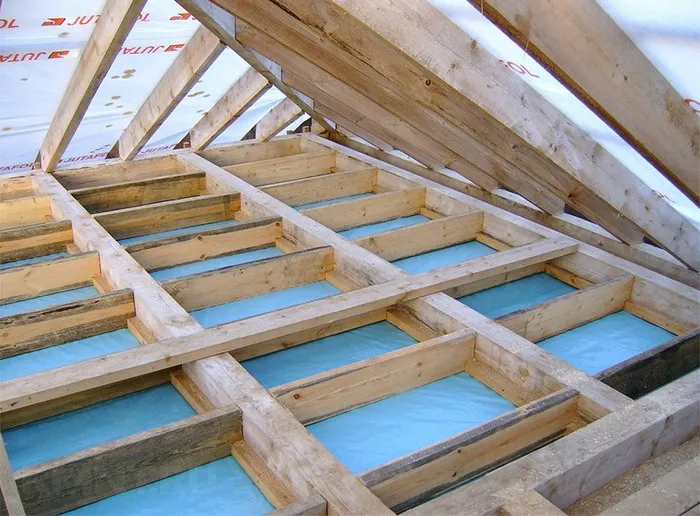

Фото 12. Конструкция чердачного перекрытия по деревянным балкам – вид сверху

Основной недостаток – склонность дерева к загниванию и поражению жуком-короедом, однако при качественной антисептической пропитке этого можно избежать. Также минусом является низкий предел огнестойкости, который можно немного увеличить с помощью обработки антипиренами. По прочности деревянное перекрытие проигрывает всем остальным.

Особенности укладки деревянных балок на стены рассмотрены в представленном ниже видео:

Металлические балки

Перекрытия по металлическим балкам отличаются от деревянных конструкций большей надежностью и долговечностью. Несмотря на это, подобный способ не пользуется повышенным спросом у застройщиков.

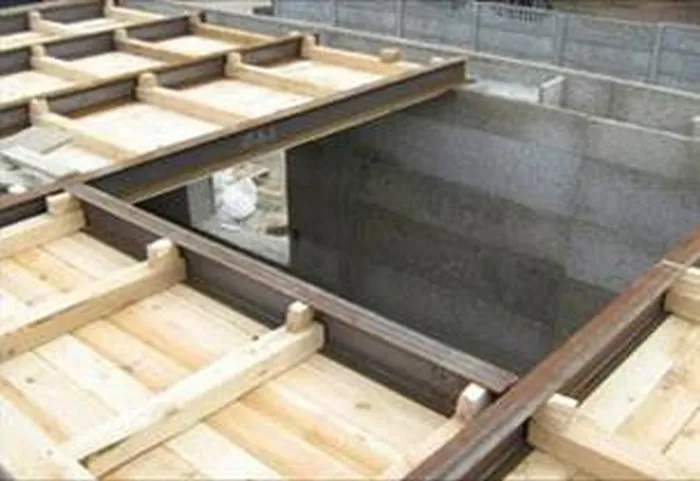

Фото 13. Устройство горизонтальной конструкции по металлическим балкам

В качестве балок можно использовать швеллеры или двутавры. Они укладываются на стены по такому же принципу, что и деревянные бруса, поэтому целесообразнее применять двутавровый металлопрокат – на его полки удобнее укладывать черновые доски (накат).

Конкурентные достоинства:

• хороший предел огнестойкости;
• высокая несущая способность;
• допускается перекрытие пролетов длиной свыше 6 м;
• устойчивость к гниению.

Фото 14. Сооружение наката по металлическим балкам

Из минусов следует отметить склонность к поражению коррозией в местах с повышенной влажностью, а также стоимость. Также металл обладает высокой теплопроводностью, поэтому концы проката обычно обматывают войлоком.

Из железобетонных балок

В качестве несущих элементов применяются железобетонные балки, которые монтируются с шагом от 600 до 1000 мм. Для заполнения межбалочного пространства используются плиты или блоки из легких бетонов.

Фото 15. Внешний вид железобетонных балок

Конструкция подобного перекрытия предполагает наличие швов между балками и плитами – их заполняют жидким раствором и затирают.

Плюсы:

• Возможность перекрытия пролетов длиной от 3 до 7,5 м.
• Большая несущая способность.
• Надежность и долговечность.

Рисунок 16. Схемы устройства перекрытия из легкобетонных плит и блоков по железобетонным балкам

Существенный недостаток – для укладки железобетонных балок нужно привлекать автокран, поскольку вес подобного изделия в зависимости от размеров может составлять 170-400 кг и более.

Сборно-монолитные

Перекрытия сборно-монолитного типа – одно из самых современных решений. Представляет собой относительно легкую, но надежную конструкцию, которая состоит из таких конструктивных элементов:

• Специальные балки – состоят из бетонного либо металлизированного корпуса с арматурным каркасом и устанавливаются между несущими стенами.
• Блоки-вкладыши – служат в качестве опалубки, укладываются между балками.
• Армирующий каркас – производится на месте строительных работ из рифленой арматуры и размещается поверх выложенных блоков-вкладышей.
• Бетон – для бетонирования пустот между рядами блоков и устройства стяжки сверху них.

Рисунок 17. Схема устройства сборно-монолитного перекрытия (СМП)

Плюсы:

• Возможность проведения работ в местах с ограниченным доступом грузоподъемной техники.
• Высокие теплоизоляционные качества при использовании современных материалов с низкой теплопроводностью (например, газобетонных блоков-вкладышей) – нет необходимости ни в утеплении, ни в шумоизоляции.
• Возможность выполнить перекрытие практически любой конфигурации.
• Монтаж стяжки, коммуникаций и теплых полов одновременно с заливкой бетоном.
• Более ровные по сравнению с заводскими плитами ЖБ.
• Монтаж перекрытия стандартного коттеджа занимает, как правило, не более двух дней силами двух рабочих.

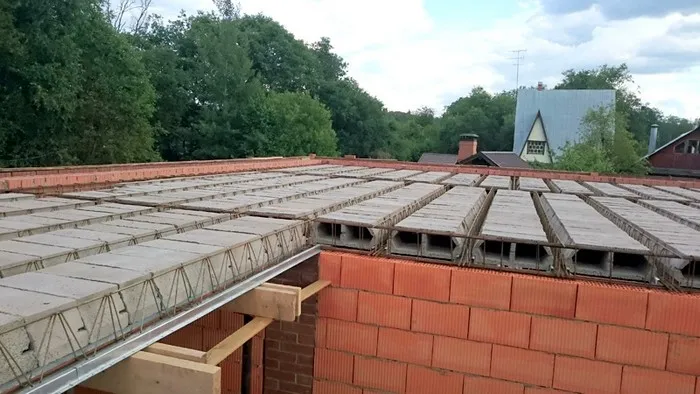

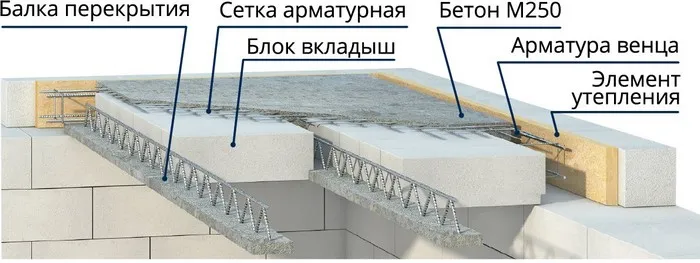

Фото 18. Расположение балок и блоков-вкладышей при сооружении СМП

Из недостатков можно отметить необходимость во временной опалубке и ожидании набора прочности бетона перед следующими этапами строительства.

Подробнее конструкция и особенности монтажа сборно-монолитного перекрытия рассмотрены в следующем видео:

Вывод

Мы перечислили все существующие способы сооружения перекрытий в доме, осветили их главные преимущества и недостатки. На основании этой информации подобрать оптимально подходящую конструкцию в зависимости от характера эксплуатации здания и предполагаемых нагрузок не составит особого труда.
