Собственноручная установка дренажной трубы

Дренажная система обеспечивает защиту подземной части здания от разрушения, вызванного процессами размывания его структуры. Установка системы сбора и отведения воды с участка поможет сохранить корневую систему растений от гниения и избавит от образования застойных луж. Если вы интересуетесь «как сделать дренажную трубу своими руками», то это вопрос, который может потребовать детальной инструкции и понимания процесса.

Ниже вы узнаете, как уложить дренажную трубу своими руками, какие элементы системы еще нужно устанавливать. Желающим выполнить дренаж своими силами мы предлагаем детальную информацию о правилах и принципах его сооружения. К тому же, вы можете купить дренажные трубы и другие комплектующие со скидкой в интернет-магазине https://www.drenaj-shop.ru/, если укажите, что пришли с нашего сайта «Ремонтик».

Дальше мы детально поговорим о разновидности дренажной системы, приведем пошаговую технологию сооружения и рекомендации по выбору дренов и сопутствующих материалов для организации отвода подземных вод. Наглядно познакомить вас с процессом помогут наши фото и видео-руководства.

Когда требуется дренаж участка?

Дренаж – дорогостоящая система, даже если не брать во внимание оплаты услуг специалистов и делать все своими руками. Поэтому, прежде всего, вы должны понять: можно ли обойтись без этой системы или нет.

Необходимость в устройстве системы вы не определите «на глаз», так как грунтовые воды могут залегать близко к поверхности только в период сильных дождей или паводков.

Многие земельные участки находятся в низинах. Переувлаженная почва выступает причиной гниения корней, что создает много трудностей при уходе за садом и огородом.

Растения часто поражают грибковые заболевания, «убивает» плесень. Некоторые культуры не могут прижиться на влажном грунте, а урожай просто сгнивает на корню.

Плотные глинистые грунтовые породы поглощают воду плохо. Это приводит к затоплению подземных частей зданий. В результате высокой степени минерализации атмосферные и паводковые воды негативно сказываются на строении: провоцируют коррозию и разрушают строительные материалы.

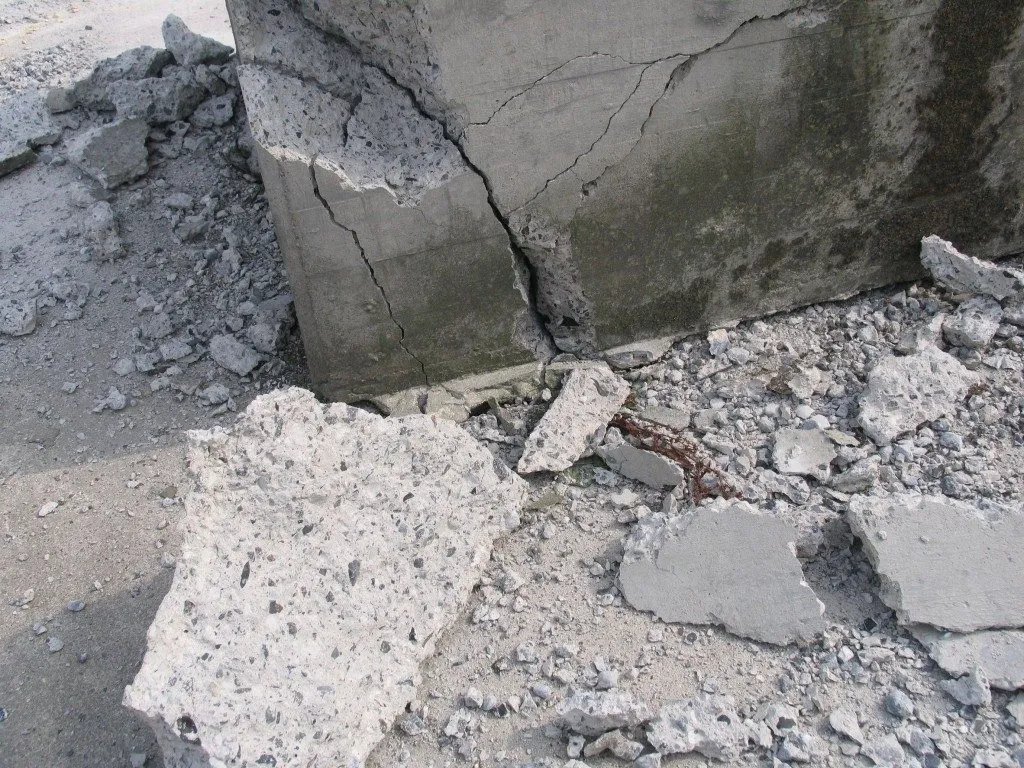

Даже качественная гидроизоляция не может на сто процентов предотвратить намокание фундаментов, подвалов, цоколей. Как следствие, постройки будут служить не так долго, как могли бы.

Внимание! Системы открытого дренажа применяются для сбора и отвода дождевых, талых и паводковых вод, тогда как системы закрытого дренажа должны обеспечивать защиту подземных конструкций от грунтовой воды.

Как определить, нужен ли вашему участку дренаж? Для этого обратите внимание на следующие признаки:

  • Рельеф местности. Участки, находящиеся на крутых склонах и в низинах, нуждаются в обустройстве системы водоотведения. Иначе плодородные почвы могут быть затоплены или размыты во время паводков и дождей.

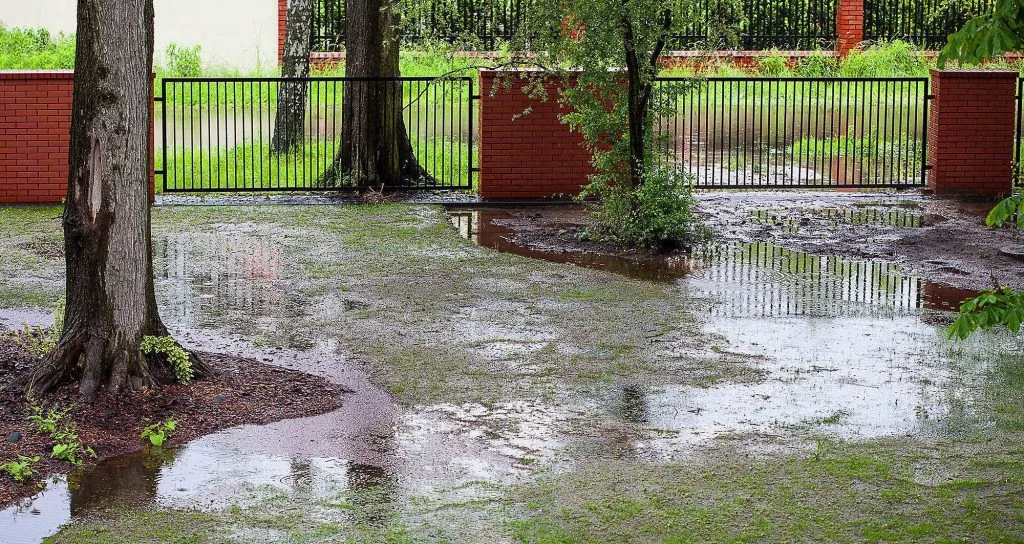

  • Лужи. Равнинная местность хорошо подходит для строительства, но на ней могут появляться и долго оставаться лужи. Это признак того, что грунт плохо впитывает воду. По всей территории участка стоит обустроить дренажную систему.
  • Подгнивание корней растений. Если на клумбах, огородах и газонах остается лишняя жидкость, то ваши растения пострадают (они выпревают и болеют).
  • Влаголюбивые растения. Если на участке растет несколько видов влаголюбимых растений, это говорит об переувлажненности почвы.
  • Затопление погребов и подвалов. Очевидный «симптом» в обустройстве системы дренажа – затопление подземных строительных конструкций и фундаментов.
  • Гидрогеологические наблюдения и исследования. Если специалисты вычислили, что на участке высокий уровень грунтовых вод или вы пришли к такому выводу во время земельных работ, то стоит позаботиться о дренаже грунта.

Правильная укладка дренажных труб – единственный способ эффективно и недорого избавиться от избытка влаги.

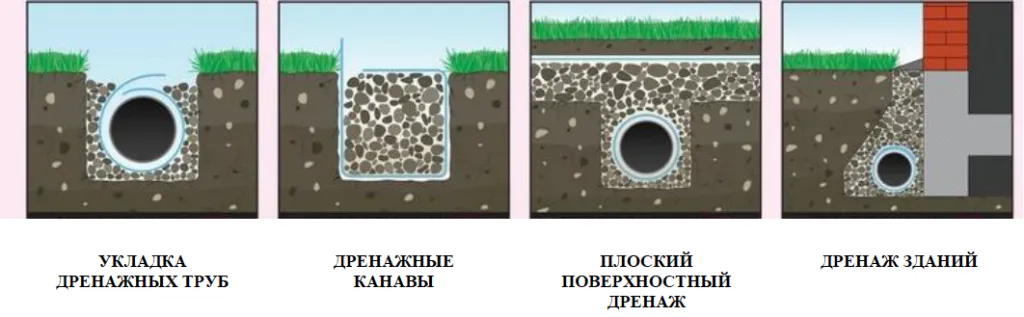

На фото продемонстрированы разные способы укладки дренажных труб

Дренажная труба в гравийной засыпке

Система дренажа предназначена для сбора и отвода подземных вод, скапливающихся в верхних слоях по причине низких фильтрационных качеств пород.

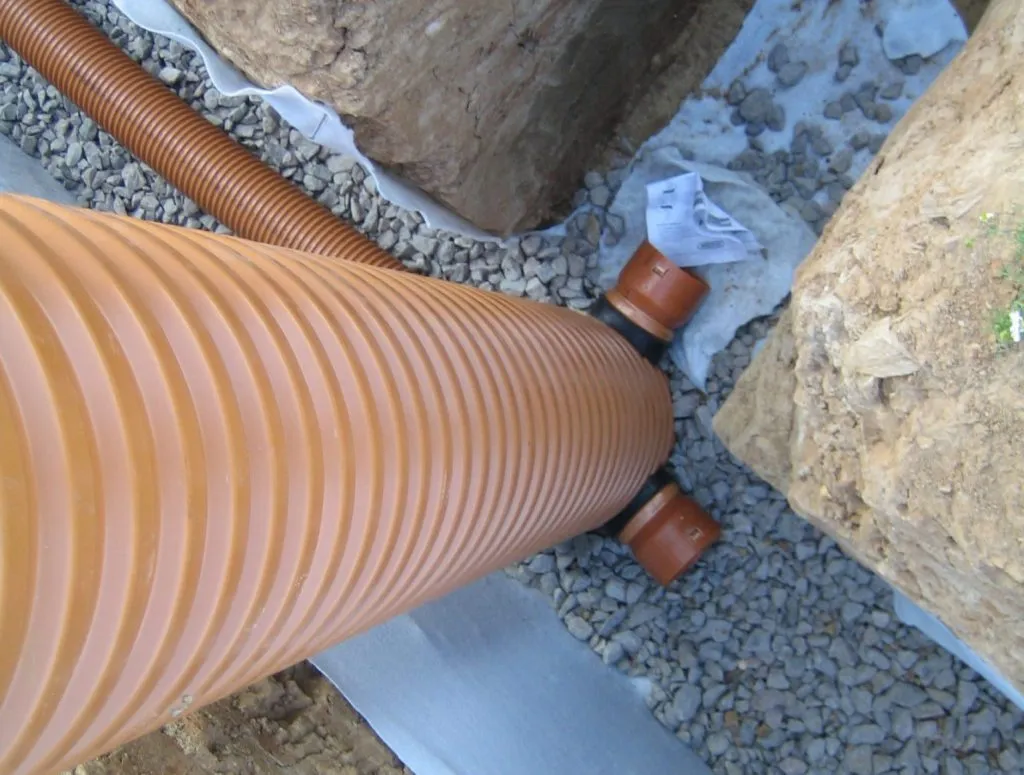

Гофрированная дренажная труба

Основные компоненты системы сборка подземных вод – дренажная гофрированная или пластиковая труба с перфорацией. Отверстия в дренах необходимы для проникновения грунтовых вод в систему.

Гравийная засыпка – неотъемлемая составляющая дренажа

Гравийную засыпку устраивают вокруг дренажной трубы. Она увеличивает площадь приема подземных вод и повышает фильтрационные характеристики грунта на участке.

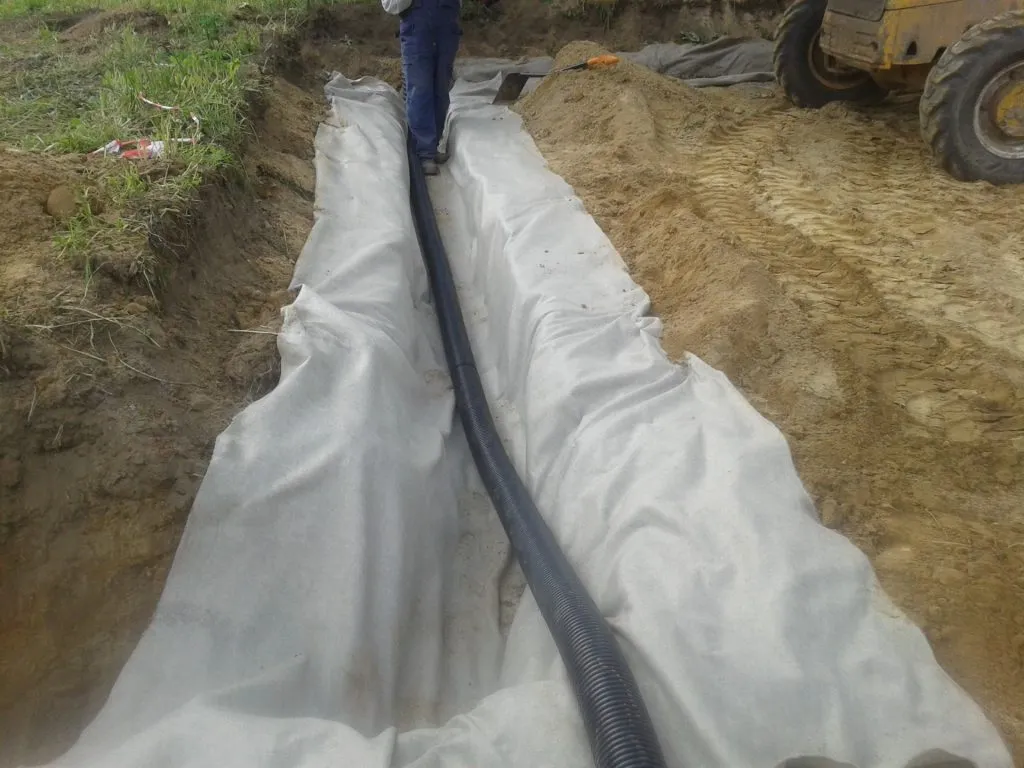

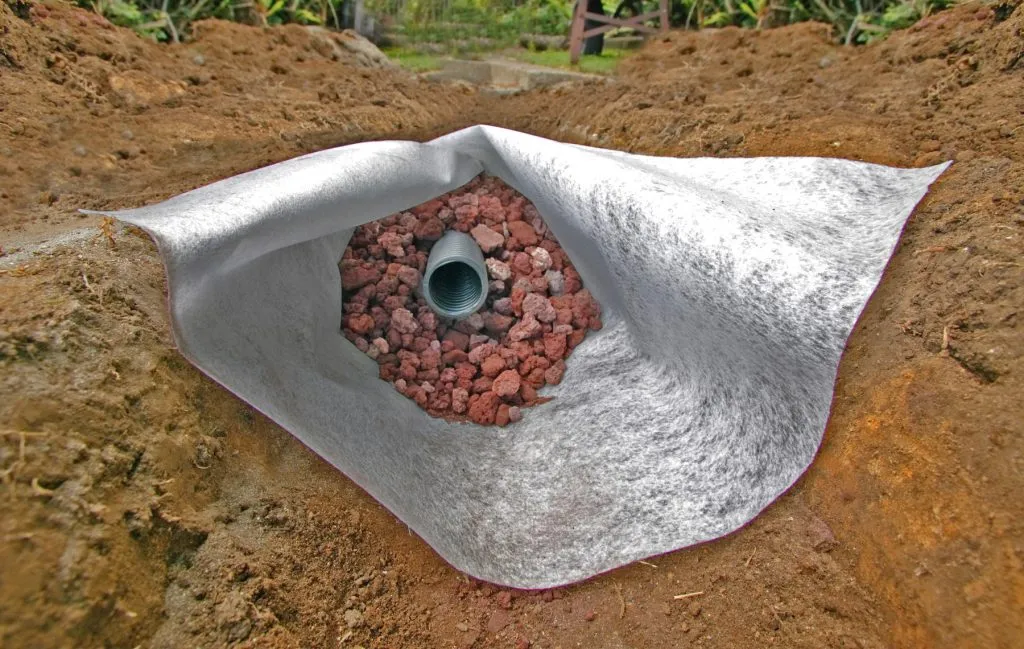

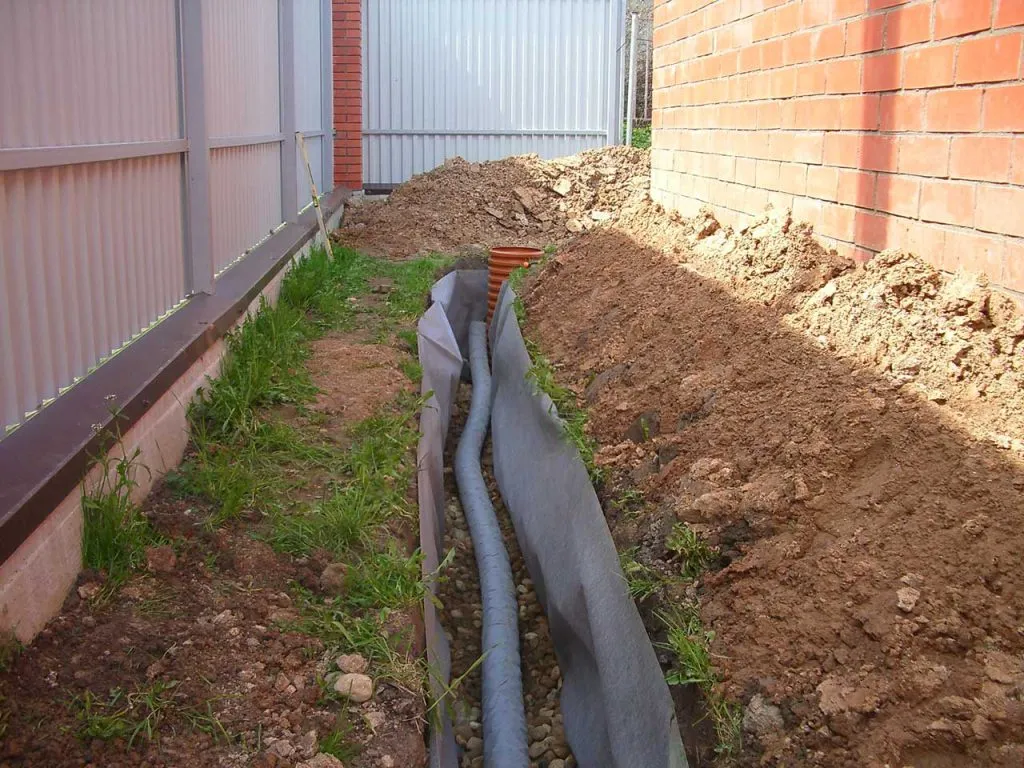

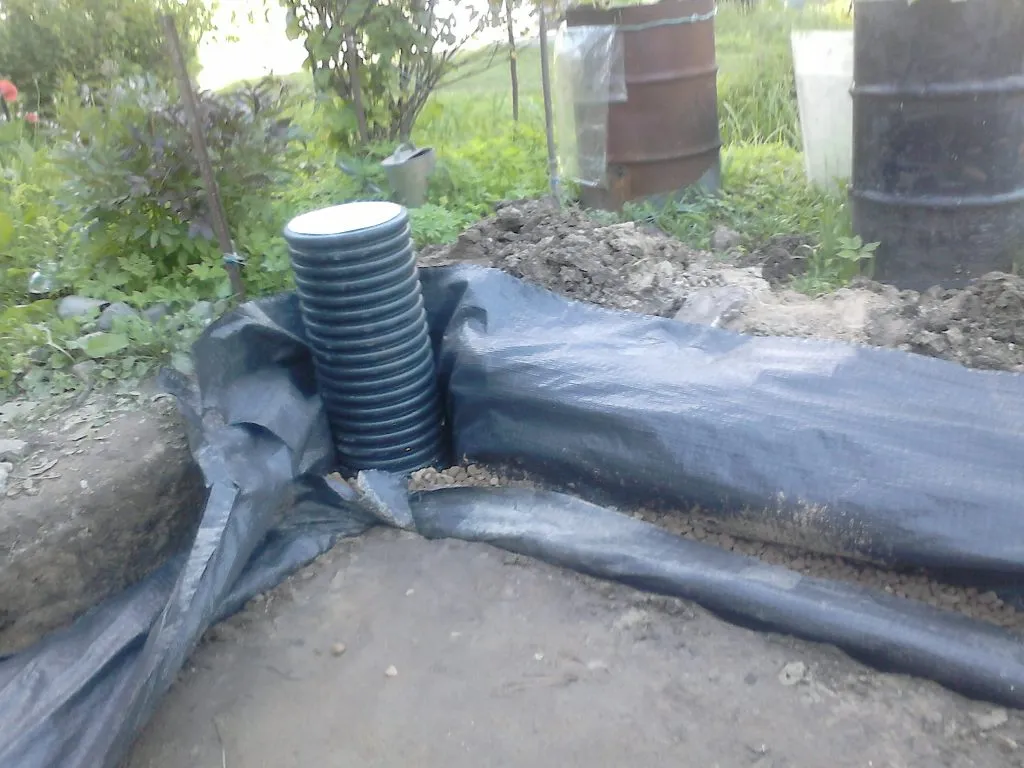

Использование геотекстиля в дренажной системе

В устройстве системы дренажа нужно придерживаться принципа формирования уклона, который нужен для стимуляции самопроизвольного стока воды к объектам разгрузки.

Соблюдение правильного уклона при устройстве дренажа

Глубина заложения дренов зависит от решаемых задач (защиты фундамента от разрушений или осушения участка) и от глубины обводненного грунтового слоя.

Правильная глубина укладки дренажной систем

Глубина заложения дренов зависит от решаемых задач (защиты фундамента от разрушений или осушения участка) и от глубины обводненного грунтового слоя.

Обозначение дренажной системы на участке

Чаще всего наличие дренажных систем на участке не обозначается, но при прокладке близки к дневной поверхности наличие дренажа лучше отметить, чтобы не повредить при перемещении грузового ранспорта и при разработке земли.

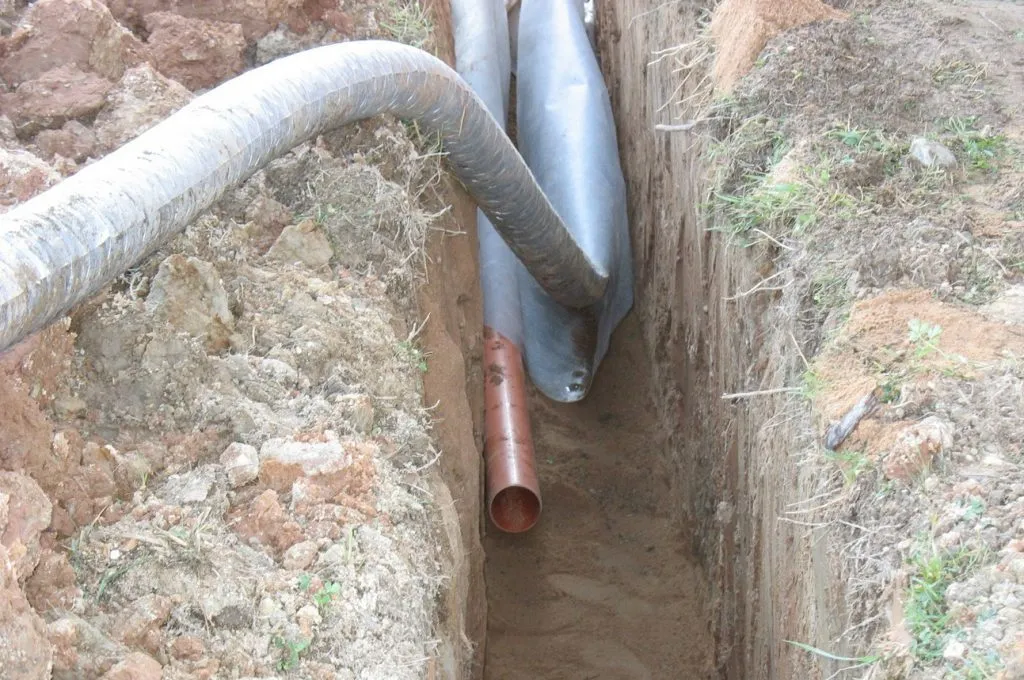

Канализационная и дренажная труба в одной траншее

При прокладке дренажных и канализационных труб в одной траншее вам нужно иметь план их расположения на случай модернизации, ремонта и демонтажа систем.

Если обратиться в специализированную компанию, то система обойдется вам намного дороже. Лучше разобраться во всех тонкостях ее создания самостоятельно, в чем мы вам поможем.

Для сооружения дренажа своими руками понадобится жесткая пластиковая труба или перфорированная гофра с круглыми или щелевидными отверстиями, прорезать или просверлить которые можно самому. Также потребуется геотекстиль и гравийная засыпка.

Пошаговое устройство системы дренажа

Дренирование грунтов на участке может быть закрытого типа (погруженным в грунт), и открытого – сеть открытых канавок. В первом случае система используется для отвода грунтовых вод, если те затапливают участок. Во втором случае дренаж обеспечивает снижение влажности почвы в сезон дождей и паводков. Оба типа вы сможете разработать и смонтировать своими руками.

Весь комплекс работ осуществляется в следующем порядке:

  1. Устройство подушки для укладки дренов.

Монтаж дренажной системы начинается с создания траншеи, дно которых может быть сформировано с уклоном в сторону разгрузки. На дно настилаем геотекстиль и отсыпаем около 10 сантиметров гравия.

  1. Сборка контура дренажной системы.

Используя минеральную вату низкой плотности, оберните перфорированные трубы. Если задача состоит в повышении объема сбора воды, здесь не применяются ее изоляционные свойства.

  1. Проверка действия системы дренажа.

Для проверки эффективности дренажной системы налейте пять-шесть ведер воды в самый дальний поворотный колодец. Проследите, с какой скоростью система дренажа соберет и отведет воду.

  1. Заполнение траншеи с дренажной системой.

Уложенные в траншеи дренажные трубы засыпьте гравием, после чего закройте их краями геотекстильного полотнища. Затем заполните траншеи песком.

Внимание! При покупке участка владельцы не имеют понятия о гидрогеологических особенностях местности. Если грунт слишком влажный и отмечаются продолжительные застои воды на поверхности, стоит выбрать правильную схему дренажа.

В зависимости от того, нужно ли собирать воду со всего участка или только с его определенных зон, в дополнение к системе дренажа обустраивают ливневые канализационные системы с точечными и линейными водоприемниками.

Системы первого типа нуждаются в тщательном проектировании, при их обустройстве важно строго соблюдать технологию укладки, а также угол уклона дренов.

В линейных вариантах появляется необходимость, если требуется осушить зоны вокруг дорожек, зданий, въездов, отвести лишнюю влагу с огорода или облагородить придомовую территорию.

Подобные дренажи представляют собой неглубокие канавки, куда стекает вода, а затем перемещается в приемные резервуары (к месту сбора за пределами участка или в ливневую канализацию.

Внимание! Выбор и особенности монтажа компонентов систем водоотведения напрямую зависит от предполагаемой нагрузки на систему: количества воды, плотности грунта. Если нагрузка слишком большая, то стоит отдать предпочтения конструкции из наиболее прочных материалов.

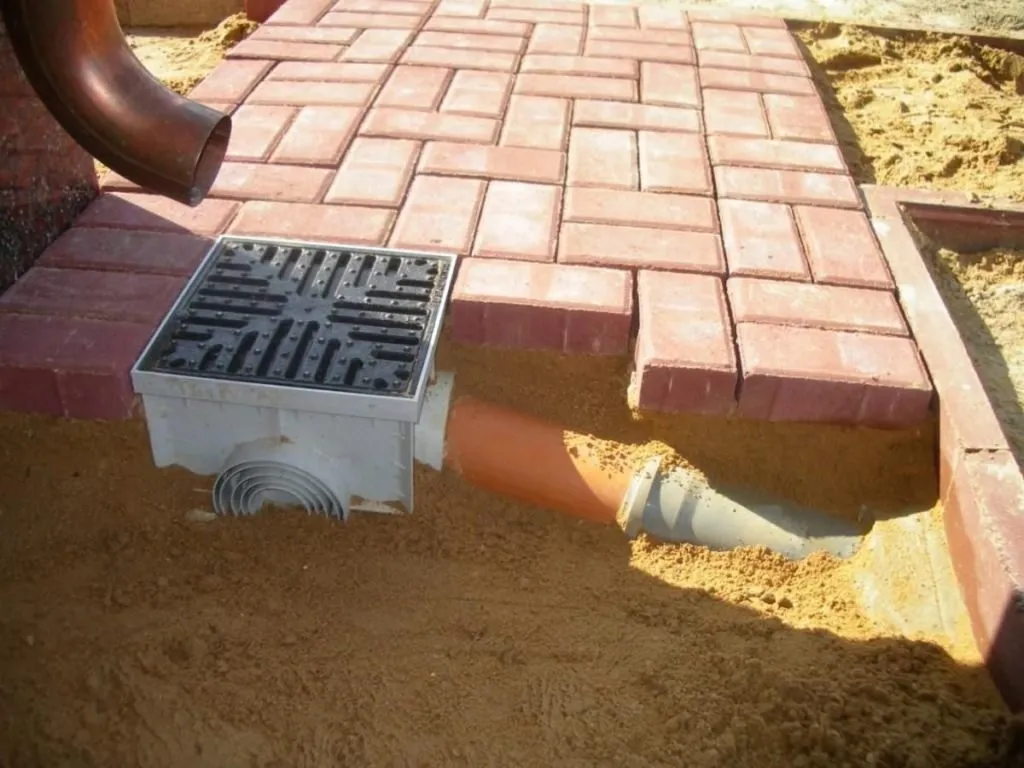

Точечные водосборники тоже нужно точно рассчитать и проектировать. Они будут выступать для локального сбора воды, но соединятся с аналогичной линейной системой труб или канав.

Собранная вода по указанным водоотводным каналам точно так же выводится в коллекторный колодец и затем дальше в поглощенный колодец, пруд или сточную канаву. Потому работы по устройству систем с точечными водоприемниками практически ничем не отличаются от систем с линейными вариантами.

Открытые системы просты в использовании и относительно недорогие, но они могут испортить ландшафтный дизайн своим неэстетичным внешним видом. Еще один недостаток – стенки канав приходится регулярно поправлять, поскольку они осыпаются под воздействием влаги, а система не сможет справляться со своими функциями (вода будет застаиваться на дне траншеи и не переместится к месту сброса).

Внимание! Планируя дренаж стоит определиться с типом системы. Важно продумать, будет она закрытой или открытой. В последнем случае копают канавы с косыми стенками для лучшего стока воды. Обычно ширина такой траншеи составляет 0,5 м, а ее глубина – 0,7 м.

Чтобы успешно решить проблему осыпания стенок канав, можно применять метод отсыпки щебнем: на дно укладывают материал крупной фракции, а поверх – мелкой, а затем всю дренажную подушку покрывают дреном.

Этот вариант позволит не укреплять и не подравнивать стенки траншей, но он подходит для участков с небольшой влажностью, поскольку пропускная способность канавы существенно снижается.

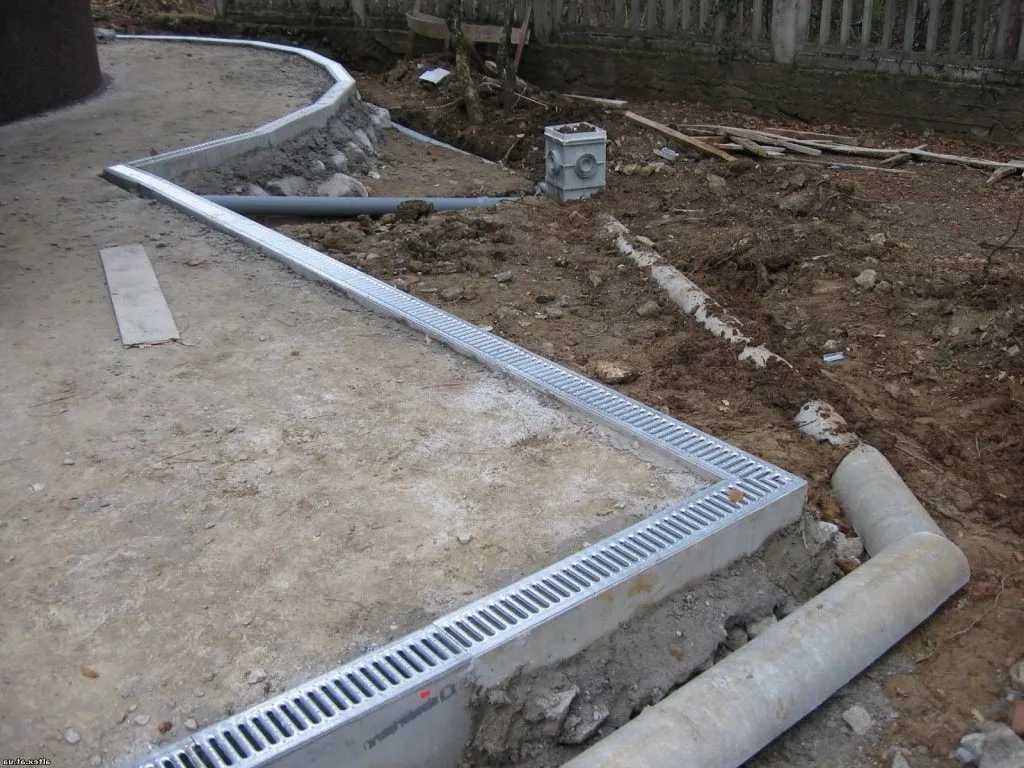

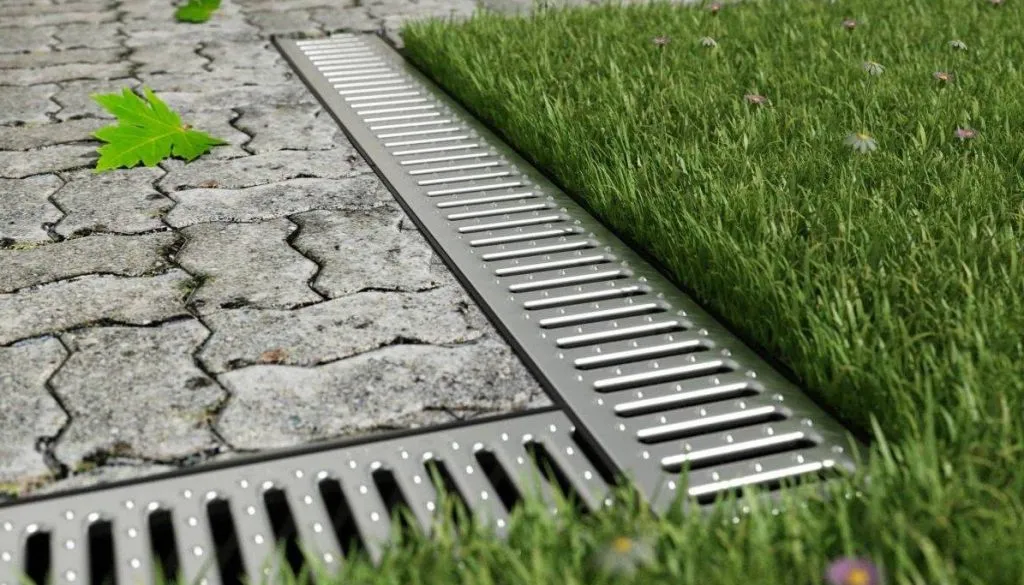

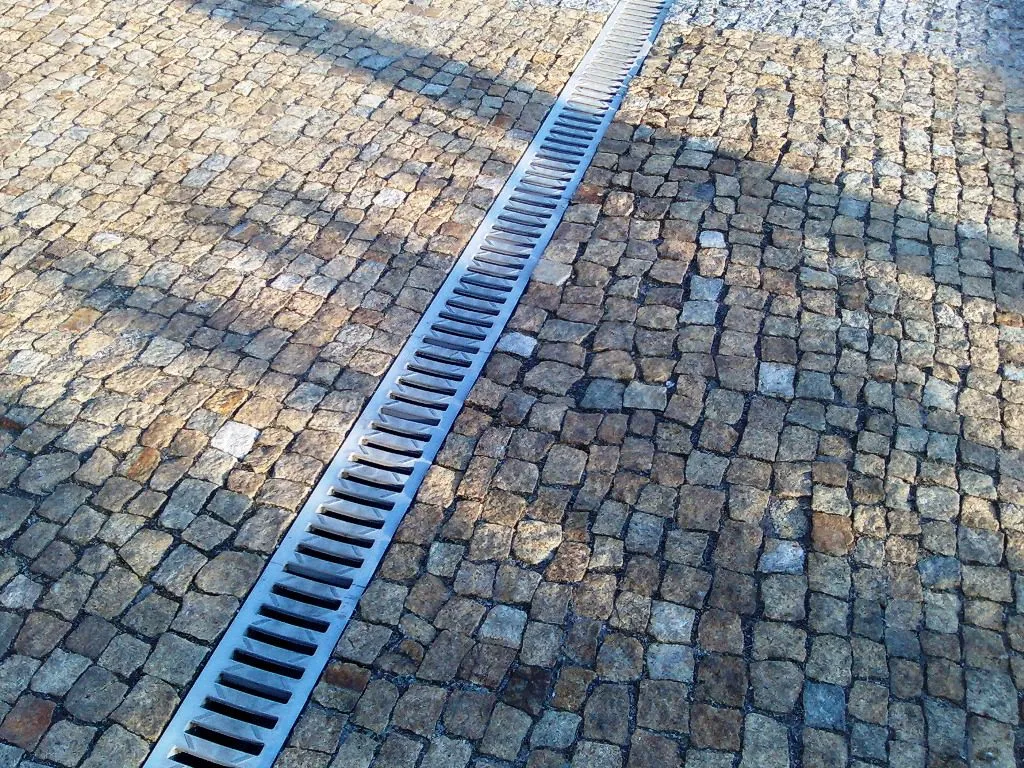

Использование бетонных и полимерных лотков в обустройстве открытого дренажа серьезно ускоряет и облегчает работу. С целью облагораживания ландшафта и защиты систем от засорения эти открытые системы нужно закрыть с помощью чугунных решеток.

Для устройства дренажной системы используют особые перфорированные трубы – дрены, которые укладываются на глубину заложения фундамента. Их нужно закладывать в заранее подготовленные канавы, а сверху засыпают материалом с хорошими фильтрующими свойствами, мелким щебнем, гравием или ГПС. Для контроля эффективности работы системы и выполнения периодической очистки по углам здания нужно установить смотровые колодцы.

Дренажные системы для стабилизации влажности грунта.

Системы дренажа закладывают не просто для отвода грунтовой воды, но и с целью ее равномерного распределения, к примеру, на участках с уклоном.

Поверхностная дренажная система.

Близко к поверхности обустраивают системы, используемые для осушения почвы. Глубина их заложения не больше 40 см.

Дренаж для осушения возделываемого участка.

Нормализация влажности в почве не требует заложения системы дренажа на глубину ниже стандартного роста корней культурных растений.

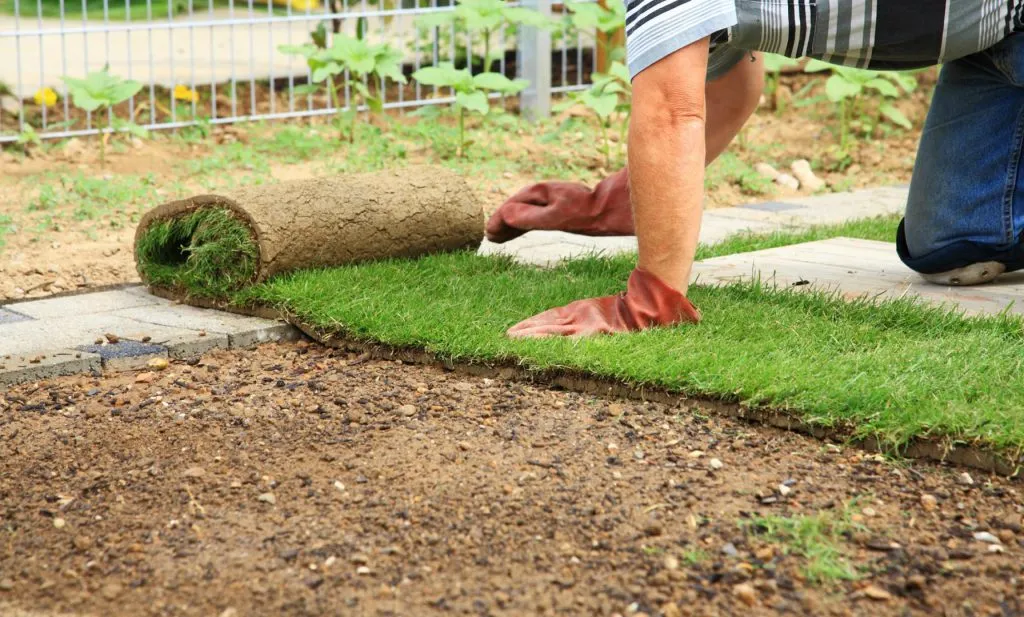

Дренажный контур для обустройства газона.

Для осушения почвенно-растительного слоя дренаж участка устраивают в том случае, если под ПРС скрывают супесь или суглинок. Породы с низкими фильтрационными свойствами препятствуют уходу воды, в результате чего возникают длительные застои в почве.

Простейший вариант поверхности дренажа.

Самый простой способ дренажа, использованного для осушения ПРС, состоит в банальной замене грунта на породу с более высокой фильтрацией (щебень, гравий). Закладка дрены в таких случаях необязательна.

Дренаж для защиты подземных сооружений.

Закладка дренажной трубы производится ниже, если нужно защитить подземных сооружений от подземных вод.

Глубина прокладки дренажа.

Для защиты фундамента дренажную систему устраивают на 20-30 см ниже глубины закладывания основания. Это необходимо, чтобы дрена собирала грунтовую воду и исключала вероятность капиллярного подсоса.

Гидроизоляция, как дополнение к системе дренажа.

При обустройстве дренажной системы, используемой для защиты фундамента от подземных вод, не забывайте, что помимо нее основание дома требует надежной гидроизоляции.

Если вы не знаете, как уложить дренажную трубу, чтобы обеспечить защиту растений от переизбытка влаги, рекомендуем воспользоваться средними значениями. Обычно оптимальная глубина составляет 0,6 – 1,5 метр.

Причем для газонов, клумб, грядок она не должна превышать 0,9 метра, а для защиты корневищ деревьев необходимо копать максимально глубокие траншеи, особенно, если на участке преобладают торфяные грунты.

Выбор дренажных труб: виды и параметры

Из всех материалов для производства труб самыми популярными являются полимеры. Их безусловные преимущества – устойчивость к механическим веществам, долговечность и гладкие внутренние стенки, на которых не задерживается грязь. Грунтовые и ливневые воды стекают в трубопровод, и впоследствии беспрепятственно перемешаются самотеком к водосборникам.

Важно! Чаще всего в устройстве дренажа применяют пластиковые трубы с самодельной или заводской перфорацией. Реже используются трубы из чугуна или керамики, слишком тяжелые для укладки своими силами.

Дренажная система, собранная из качественных материалов, прослужит до 50 лет. Главное выполнить ее правильный монтаж, своевременно проводить технические осмотры и не игнорировать необходимость ремонтов.

Очередное преимущество полимеров – сравнительно невысокая цена, поскольку готовый дренаж получается практичным, недорогим и долговечным.

Внимание! При выборе дренажных труб отдавайте предпочтение двухслойным изделиям, имеющим ребра жесткости. Благодаря равномерному распределению нагрузки трубопровод служит надежнее и дольше. Дренажные трубы из пластика не гниют, не ржавеют и препятствуют образованию осадка на стенах.

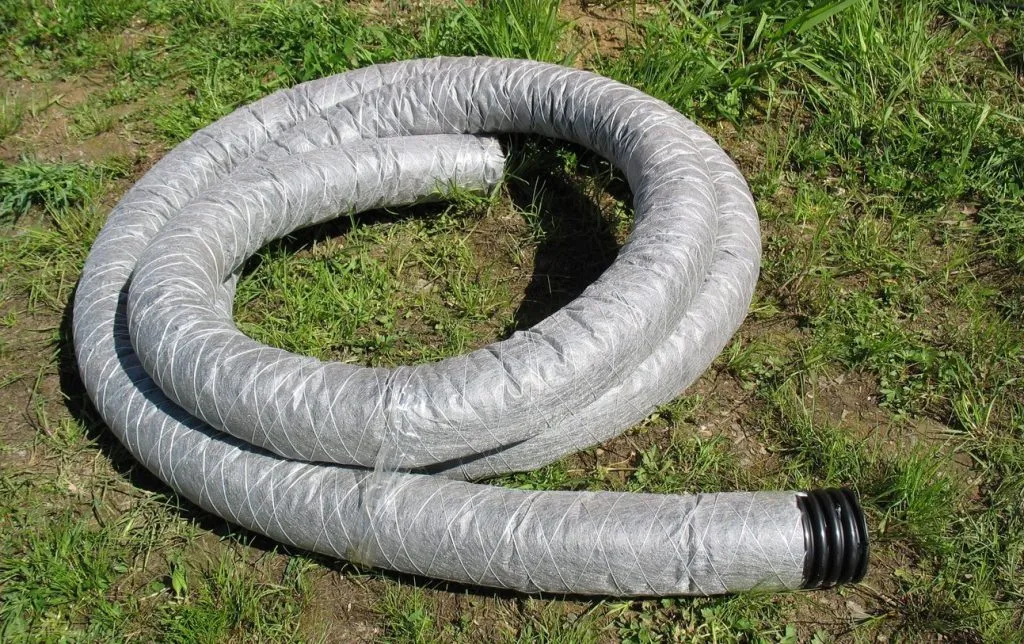

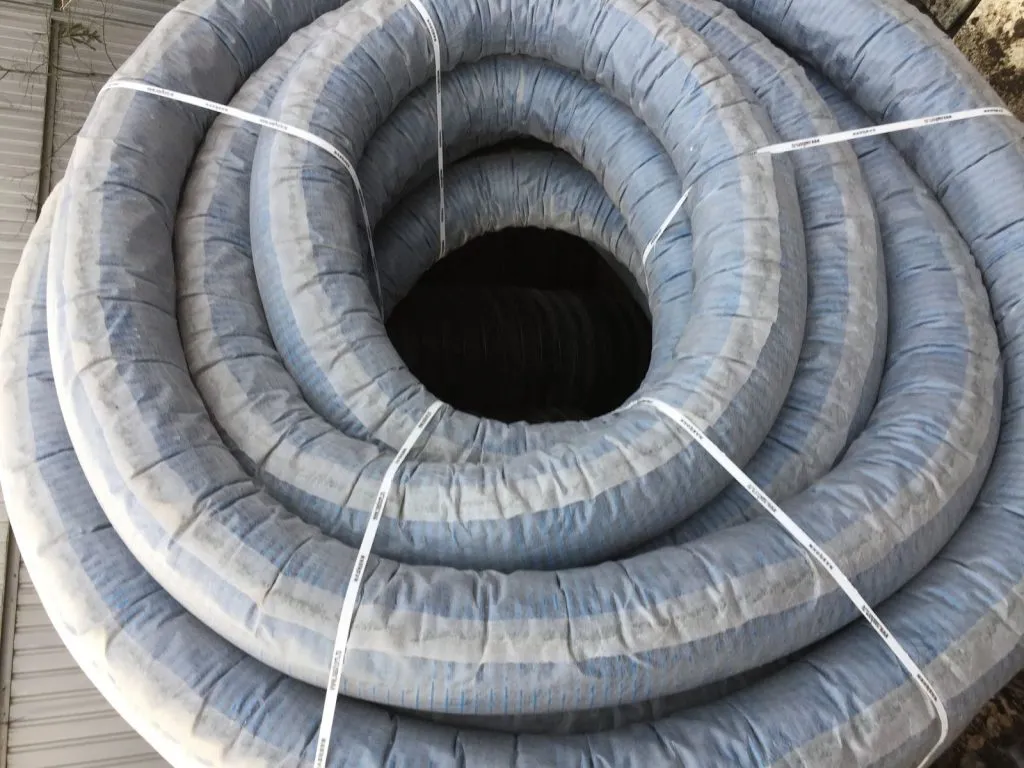

Оптимальный вариант – труба в оболочке из геотекстиля, который будет фильтровать воду, задерживая грязь. Как следствие, трубопроводы не будут заиливаться.

Альтернативный вариант дренажным трубам – простые канализационные. Из них легко сделать дренаж своими руками – для этого вы можете просверлить отверстия в изделиях, и обернуть их сверху геотекстильной тканью.

Важно! Помимо перфорационной дренажной трубы для устройства закрытой системы потребуются поворотные и смотровые дренажные колодцы, коллекторный колодец, щебень и геотекстиль или подобный засыпной материал с хорошими фильтрующими свойствами.

Если нужна локальная система дренажа, то можно обойтись трубами диаметром 100-200 мм, а если воды слишком много или нужно отводить воду от большого участка, лучше отдать предпочтение изделиям диаметром 300-400 мм. Идеальный вариант – дренажная труба с фильтрующей оболочкой.

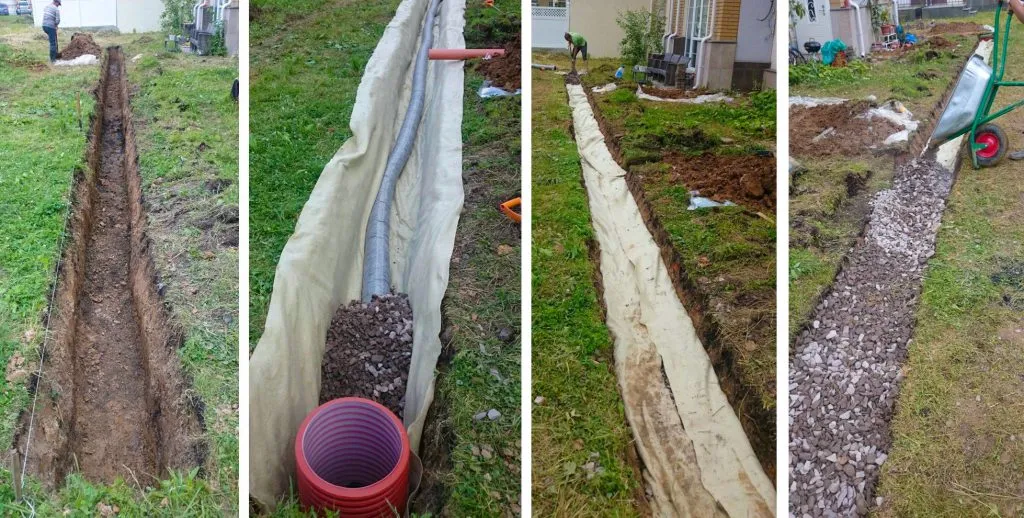

Как укладываются дренажные трубы?

При обустройстве дренажа особое значение имеет рельеф участка. Систему нужно сделать так, чтобы с оттоком жидкости в канавы не возникало никаких проблем. Если на участке не были выполнены геодезические исследования, стоит составить схему самому, отметив на ней места слива дождевой воды.

При создании схемы необходимо проявить внимательность, поскольку ошибки приведут к тому, что система станет неэффективной. По готовому рисунку отмечают, как проложить и наклонить дрену и где установить водосборники. После проверки данных произведите разметку местности и можете приступать к самим работам.

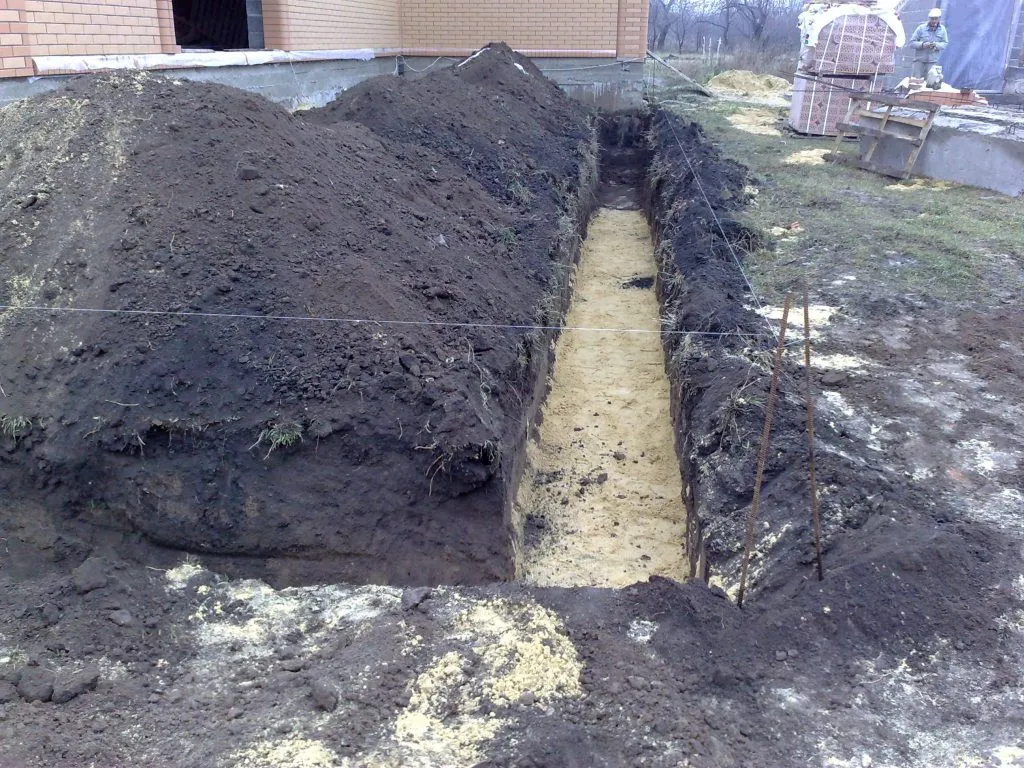

  1. Подготовка траншей для укладки дренов.

Для укладки дренов выкапываем траншею. Ее глубина должна на 30-50 см ниже подошвы основания.

  1. Формирование уклона в сторону разгрузки.

После разработки траншеи дорабатываем дно, учитывая уклон в сторону отвода грунтовой воды (поглощающий или коллекторный колодец).

  1. Отсыпка и трамбовка песчаной подушки.

Отсыпаем дно траншеи слоем карьерного песка в 10 см и протрамбоываем до получения плотного основания под дренажную трубу.

  1. Подготовка дренажной трубы к укладке.

Оборачиваем дренажную трубу геотекстилем. В идеале лучше уложить нетканое полотно в траншею, засыпать гравием, на который уложить дренажную трубу, после чего обернуть материалом.

  1. Прокладка дренажных труб для ввода в поглощающий колодец.

Дрен с соблюдением уклона по утрамбованному дну нужно прокладывать до места размещения поглощаюего колодца.

  1. Обустройство поглощающего колодца.

Из 2 бетонных колец соберите поглощающий колодец, который представляет собой разгрузочный пункт, не имеющий герметичного дна, вместо того которого в нем устраивают грунтовый фильтр, хорошо пропускающий воду в нижележащие грунтовые пласты.

  1. Грунтовый фильтр на дне колодца.

На дно поглощающего колодца нужно устроить грунтовый фильтр: отсыпьте 30-40 см песка, после чего такое же количество мелкого и крупного гравия.

  1. Заполнение траншеи.

После сооружения систему нужно засыпать карьерным песком. В обратной отсыпьте не используем траншейный грунт, отваленный при разработке, если он имеет низкие фильтрационные свойства.

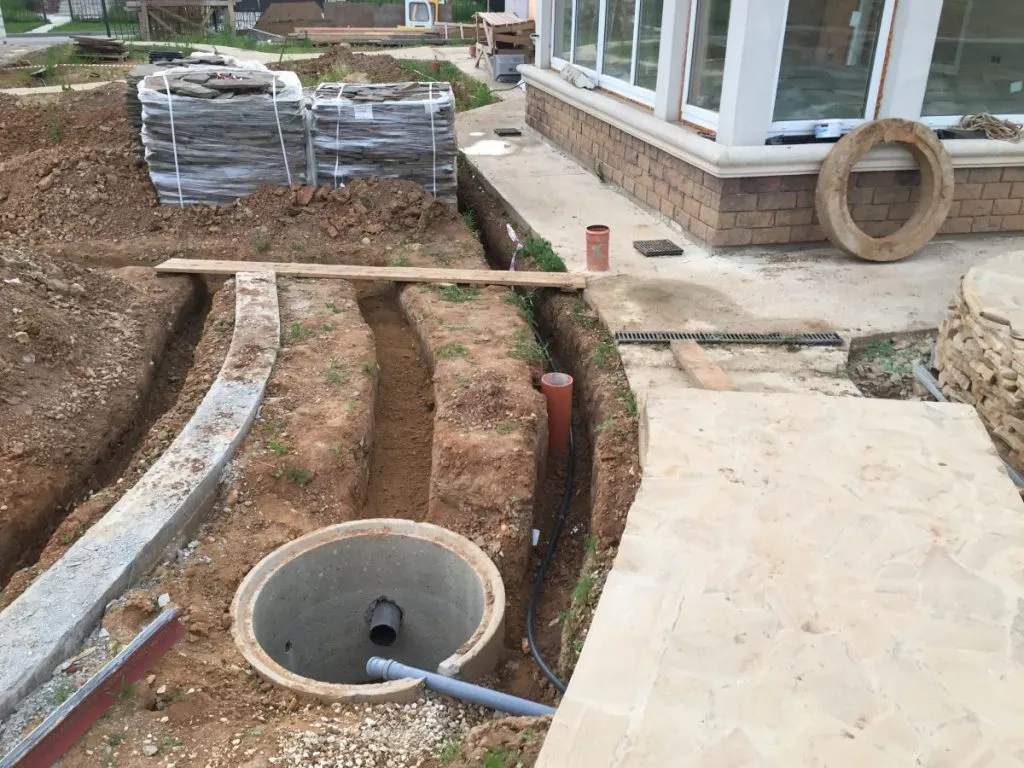

Трубопровод выводится к дренажному колодцу. Если он длинный и находится на ровном участке, обустраивают смотровые колодцы на каждом отрезке в 50 метров. Также они нужны в местах изгибов и поворотов и трубопроводов, там, где меняется уклон.

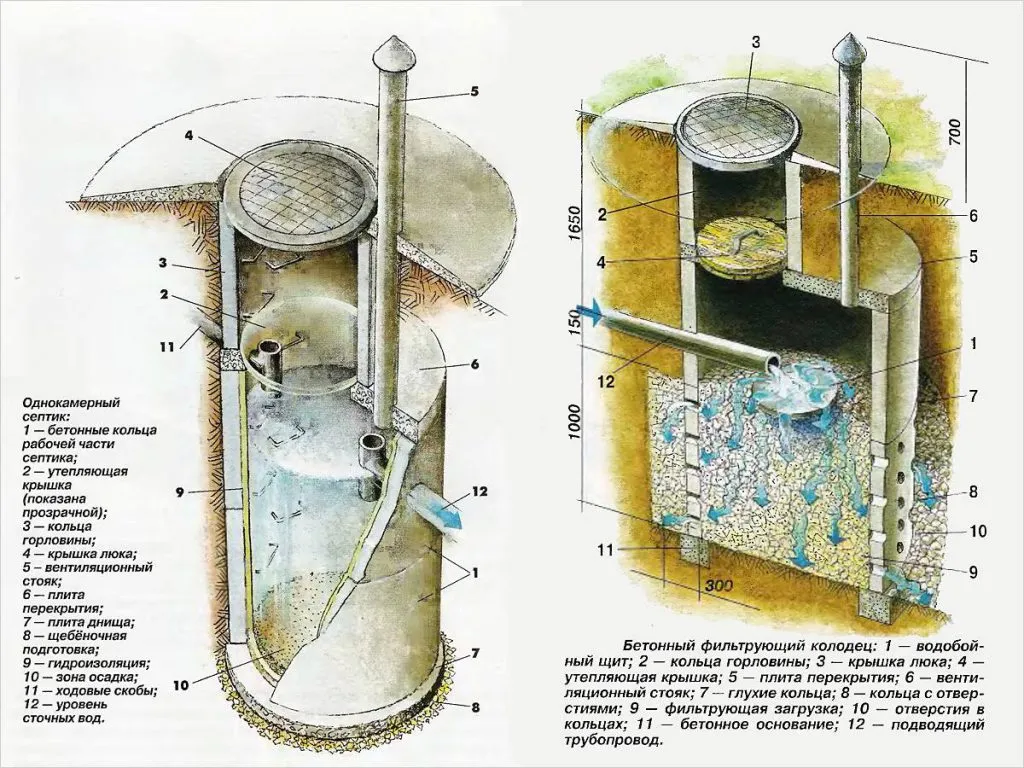

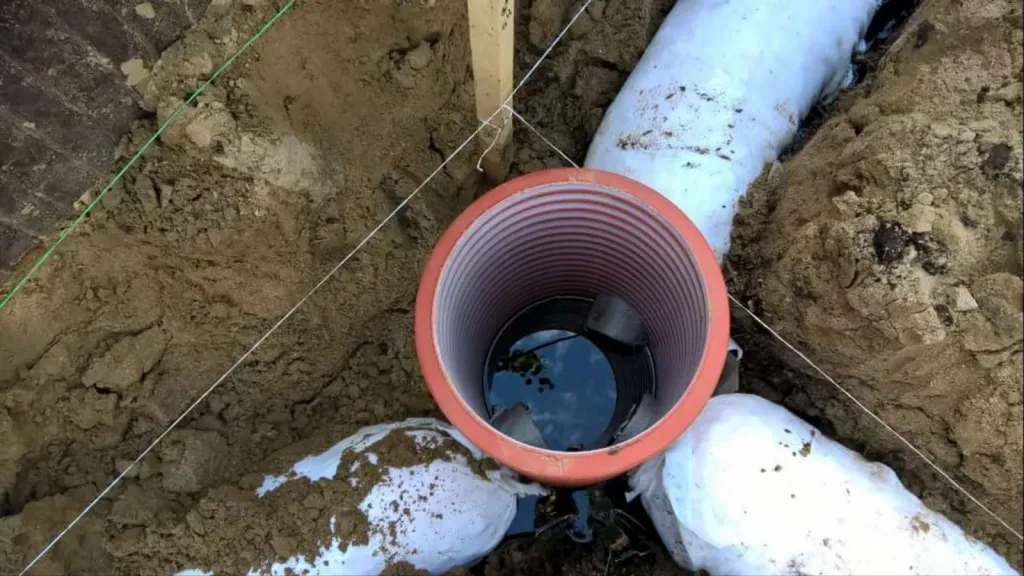

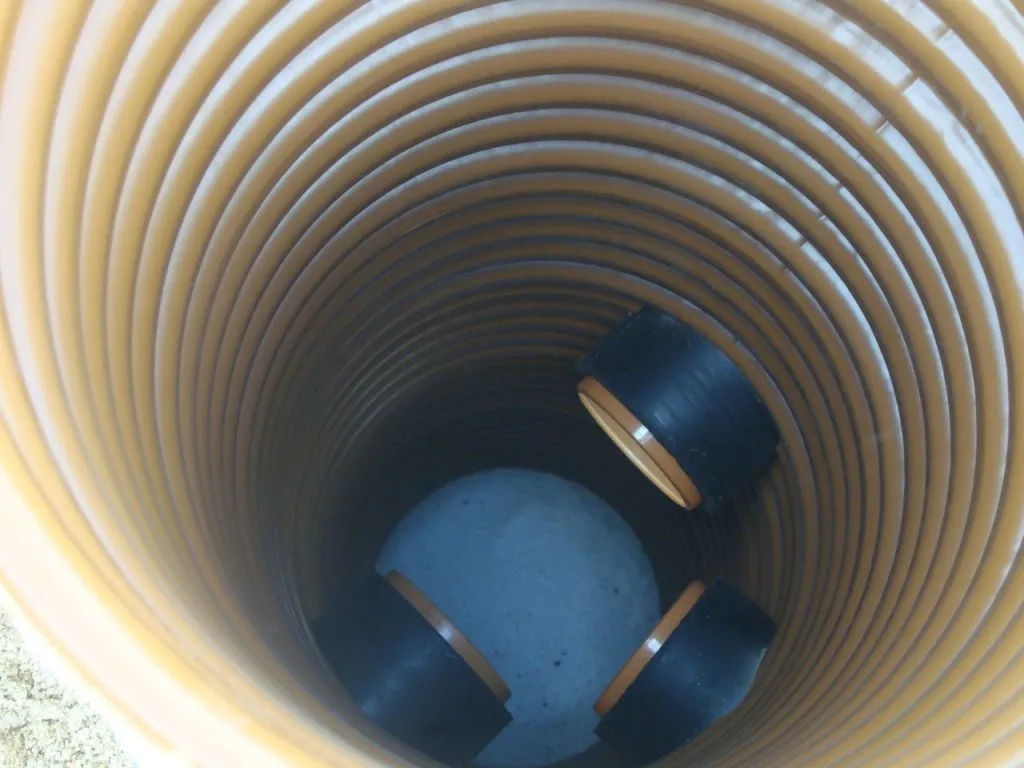

Дренажный колодец также можно соорудить своими руками. Он состоит из днища, шахты и люка. Размеры колодца должны быть довольно большими, чтобы в нем мог спокойно спуститься человек и при необходимости почистить от ила. Если обустроить габаритный колодец и нет возможности, то есть стоит обустроить так, чтобы можно было отмыть стенки с помощью шланга и вычерпать грязь.

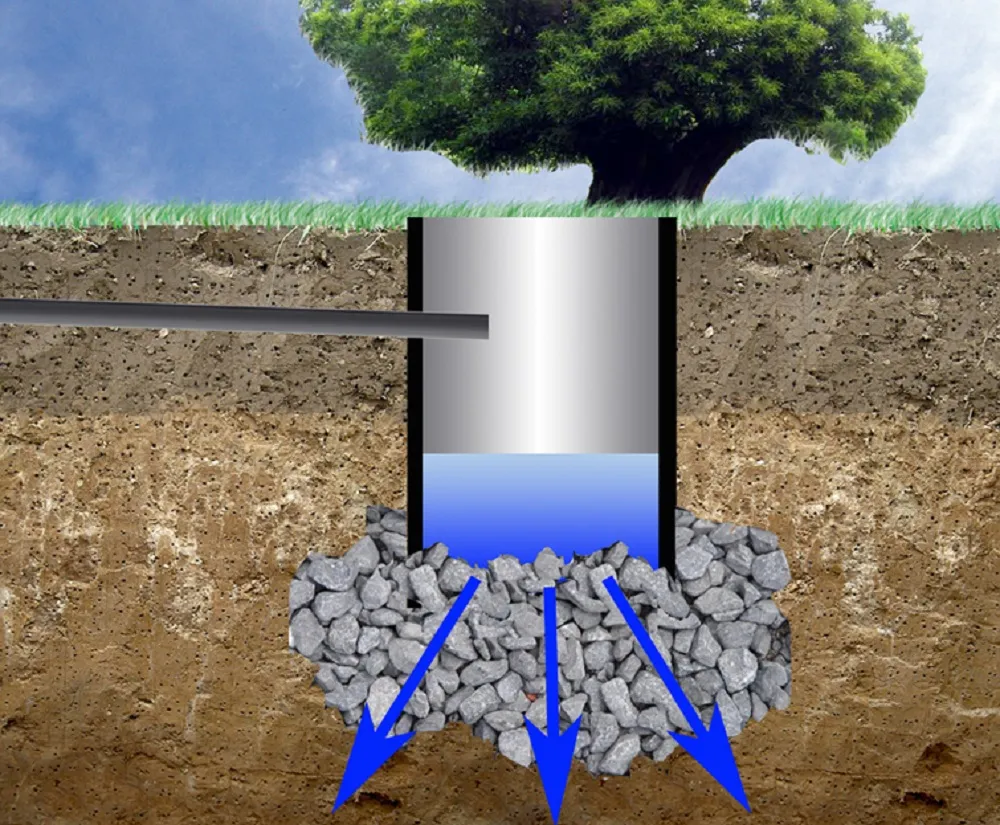

Фильтрующий колодец для разгрузки собранной влаги

Поглотительные колодцы устраивают для дренажной системы, если дно такого сооружения заглубляется в грунт с высокой фильтрации (гравий, песок, галечник).

Коллекторный колодец для перенаправления воды

Если по гидрологическим и геологическим условиям сбор воды в нижележащие пласты невозможен, дренаж подключают к коллекторному колодцу, из которого трубопровод выводится за пределы земельного участка.

Сточная канава за границами участка

Выведенную воду за пределы участка, которая была собрана дренажом, сбрасывают в сточные канавы, которые транспортируют ее к городским очистным сооружениям.

Разгрузка воды в сточный водоем

Если недалеко от участка есть сточный водоем, то воду, собранную дренажом, можно утилизировать в него. Допустима разгрузка на рельеф, поскольку вода в дренажной системе проходит многоуровневую очистку.

Для изготовления колодцев в качестве материалов могут использоваться: кирпич, пластик и бетон.

Самые долговечные и прочные конструкции состоять из железобетонных колодезных колец. Поскольку они отличаются большим диаметром, их довольно обслуживать. Недостаток – сложности с установкой по причине большого веса. Обычно приходится задействовать спецтехнику или привлекать помощников.

Высоким спросом пользуются полимерные колодцы, которые продаются в готовом виде. Основные преимущества таких резервуаров – прочность (благодаря ребрам жесткости, гофрированной поверхности), герметичность, биологическая и химическая устойчивость.

При разработке схемы и во время сооружения строительства дренажа могут возникнуть серьезные сложности. Чтобы они не были препятствием для качественного отведения влаги от участке, рекомендуем дополнительно посмотреть наши видеоматериалы.

Средние цены

Наименование работ Стоимость, руб.
Устройство дренажа, глубина траншеи 0,5 м, за 1 м.п. от 800
Установка ревизионного колодца от 4 500
Устройство приемного колодца из 3-х ЖБ колец от 27 000
Установка автоматического дренажного насоса от 3 500

Выводы

Чтобы уложить дренажную трубу самостоятельно, потребуются силы и время, зато расходы будут исключительно на материалы. Но на них не стоит экономить: покупайте колодцы и трубы высокого качества. Эффективная система водоотведения надежно защитит от ваги посадки культурных растений, хозпостройки, дом и прослужит на протяжении многих лет. Главное, не забывать регулярно осматривать, чистить дрены и колодцы.

Возможно Вам будет также интерестно:

  • бетон
  • галечник
  • геотекстилель
  • глубина траншеи
  • гравий
  • грунтовый фильтр
  • дренаж
  • дренажный колодец
  • дренажный насос
  • заполнение траншеи
  • кирпич
  • коллекторный колодец
  • обустройство поглощающего колодца
  • песок
  • пластик
  • прокладка дренажных труб
  • система водоотведения
  • трубопровод
  • укладка дренажной трубы
  • уложить нетканое полотно в траншею
  • установка ревизионного колодца
  • устройство приемного колодца
  • фильтрующий колодец

Как сделать дренаж вокруг дома своими руками?


Дренажная система предназначена для отвода воды от фундамента дома, что позволяет избежать негативных последствий, таких как повреждение фундамента, появление подвала, загрязнение и разрушение грунта. Вот пошаговая инструкция, как сделать дренаж вокруг дома своими руками:

Шаг 1: Подготовка места

Перед началом установки дренажной системы необходимо очистить место от растительности, земли и других препятствий. Отметьте планируемый маршрут дренажной системы.

Шаг 2: Выкопать котлован

Копайте котлован вдоль отмеченной линии. Глубина котлована должна быть не меньше 60 см, чтобы дренажная система могла полностью погрузиться в грунт. Ширина котлована должна быть достаточной для размещения дренажных труб и заполнения щебнем.

Шаг 3: Установить фильтрующий материал

На дно котлована уложите слой геотекстиля, который защитит дренажную систему от попадания грязи и ненужных частиц. Не забудьте также оставить кусок геотекстиля на поверхности, чтобы земля не засоряла щебень.

Шаг 4: Установить дренажные трубы

Установите дренажные трубы на геотекстиль. Выберите трубы с отверстиями, которые позволят воде попадать внутрь. Укладывайте трубы так, чтобы они были на уклоне в направлении, куда будет направляться вода. Если необходимо, соедините несколько труб между собой.

Шаг 5: Наполнить котлован щебнем

Наполните котлован щебнем до уровня поверхности. Убедитесь, что щебень плотно прилегает к дренажным трубам.

Шаг 6: Закрыть геотекстилем

Закройте слой щебня геотекстилем. Это позволит предотвратить попадание грунта и мусора на щебень, что может привести к засорению системы.

Шаг 7: Засыпать землей

Наконец, засыпайте грунтом поверх слоя

Для установки дренажной системы понадобятся следующие инструменты и материалы:

  • Лопата или экскаватор для копания котлована
  • Геотекстиль или другой материал для фильтрации
  • Дренажные трубы (обычно используются перфорированные ПНД-трубы)
  • Колено для поворота трубы
  • Труба для вывода воды на поверхность
  • Щебень или гравий для укладки в котлован
  • Кирпичи или бетонные блоки для подпора труб

Шаги для установки дренажной системы:

  1. Определите место установки дренажной системы вокруг дома и проведите маркировку на земле.

  2. Копайте котлован глубиной около 30-40 см и шириной около 30-40 см.

  3. Уложите на дно котлована геотекстиль или другой материал для фильтрации.

  4. Укладывайте дренажные трубы в котлован, располагая их на слое щебня или гравия.

  5. Установите колено на конце каждой трубы для поворота в нужном направлении.

  6. Соедините все трубы с помощью трубы для вывода воды на поверхность.

  7. Уложите кирпичи или бетонные блоки на верхнюю часть труб, чтобы они не опустились во время заполнения котлована щебнем или гравием.

  8. Залейте щебень или гравий в котлован, укладывая его слоями и трамбуя каждый слой.

  9. Засыпьте котлован сверху землей и утрамбуйте ее.

Это базовый метод установки дренажной системы вокруг дома. В зависимости от конкретных условий на участке может потребоваться более сложный подход, который лучше всего рассчитывать с учетом конкретных условий и требований.
