Общеизвестно, что вода оказывает негативное воздействие на любую строительную конструкцию, будь то многоэтажное здание, небольшой дачный домик или другое сооружение. В связи с этим, при осуществлении строительных работ огромное внимание уделяется проблеме водоотведения и защиты от грунтовых и талых вод. Если актуально, можно рассмотреть устройство дренажной канавы вдоль дороги.
Как выкопать и укрепить канаву для отведения воды
- Ливневая – устраняет с участка поверхностные дождевые или снеговые воды.
- Дренажная – не дает грунтовым водам подниматься на поверхность земли.
Нельзя выводить ливневый водосток в дренажную систему. Иначе в дождливый период перфорированная дренажная труба быстро переполнится, вода через отверстия станет проникать в почву. Вместо осушения дрен будет напитывать землю влагой.
Если надо быстро осушить участок, проще всего пригласить специалистов. Они спланируют эффективную систему водоотвода открытого, закрытого или смешанного типа с учетом особенностей рельефа и пожеланий хозяина. Мастера, используя спецтехнику, аккуратно выкопают траншеи, проложат трубы, восстановят или перепланируют ландшафт.
При наличии свободного времени можно самостоятельно выкопать канаву для отведения воды вдоль участка, вооружившись штыковой лопатой. Водоотводный канал – простой способ добиться желаемого результата.
Какой бывает ливневая канализация
По своему конструктивному исполнению различают:

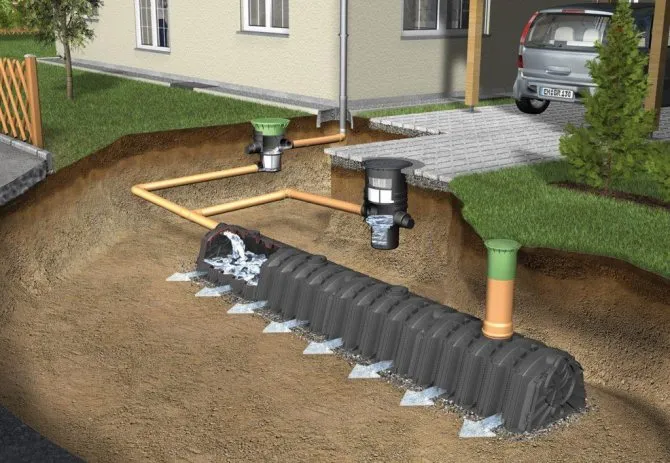

- Точечные ливневки, которые представляют собой некоторое количество дождеприемников, устанавливаемые под водосточными трубами зданий и соединенными с отводной системой. Важнейшими элементами данной конструкции являются защитные решетки и пескоулавливатели.

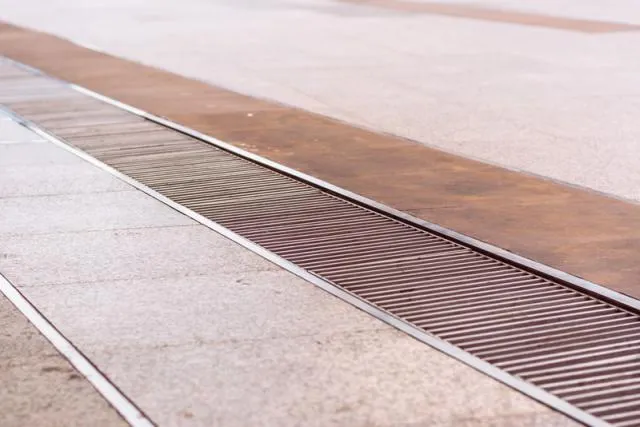

- Линейный тип гораздо сложнее по своей структуре. К дождеприемникам добавляется целая сеть каналов, а также главный коллектор. Могут понадобиться также придверные поддоны, которые помогают собирать воду возле ворот, дверей или калиток.
При устройстве ливневки обоих типов нужно учитывать уклон канализации, глубину залегания, вид труб и многое другое.
Что касается расположение ливневой системы относительно поверхности, то здесь существует две разновидности:
- Наружная считается самой популярной, поскольку устанавливается вдоль дорог или тротуаров. Она предполагает наличие специальных водоотводных лотков, которые прикрыты решетками. К ее достоинствам можно отнести простоту, эстетичный внешний вид и легкую промывку от загрязнений и засоров.
- Внутренняя система намного сложнее, для ее установки нужны особые расчеты. Потребуются значительные трудозатраты на копку и оборудование траншеи, а также укладку труб и монтирование колодцев. При правильном обустройстве такая канализация справится с любым объемом талых или сточных вод.
Нормативные требования
Исходя из строительных нормативов (см. СНиП 2.05.07-85) водоотводные каналы:
- сооружаются на участках, где грунтовые воды располагаются глубже 2-х метров;
- прокладываются в сторону водосборника с уклоном, составляющим на 10 м русла: 2 см на глинистых грунтах, 3 см на песчаных;
- располагаются со стороны притока воды с вышележащего участка;
- прокладываются в закрытых лотках при наличии воды в грунте в течение всего года;
- для предотвращения заиливания должны иметь скорость потока 25-30 см/с (если откосы без озеленения).
Запрещается отводить грунтовые воды в природные водоемы с рыбой, с проточной водой или используемые для отдыха. Стоки не должны приводить к заболачиванию низин или дальнейшему размыванию оврагов. Нормативы определяют дифференцированный подход к сооружению водостоков в зависимости от рельефа местности, особенностей грунта, степени обводненности участка.
Сложность процесса
Строительство дренажных систем является довольно-таки сложным процессом. Полноценная дренажная система – это не обычная канава. Это целая система, которая должна соответствовать большому количеству определенных требований.

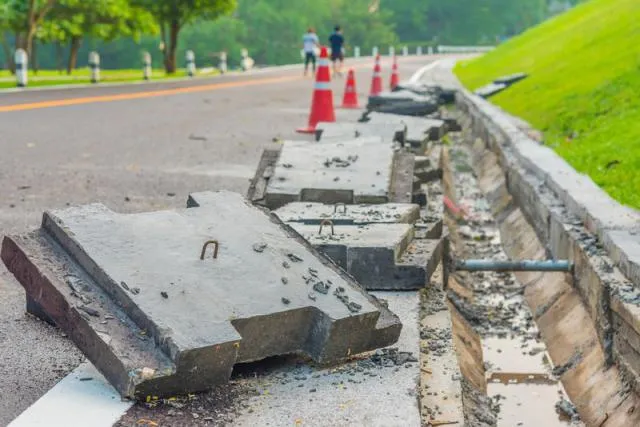

Большинство дренажных систем строятся одновременно со строительством дорог. Однако бывают случаи, когда дорога имеет плохую дренажную систему, или же, вообще не имеет ее. В таком случае канавы и кюветы для отвода воды с дорог необходимо обустраивать уже после строительства этих дорог.
Любая дорога, даже самая небольшая, должна иметь систему отвода воды. В противном случае, такие дороги будут служить очень короткое время. Дороги без наличия дренажной системы каждый год требуют ремонта. Более выгодно один раз построить полноценную дренажную систему, чем каждый год вкладывать деньги в ремонт дороги.
Устройство и принцип работы
Строительные нормы не регламентируют местоположение, размеры водоотводных каналов, их количество для отдельного участка. Данные параметры зависят от обводнения конкретной территории и определяются для каждого случая индивидуально.

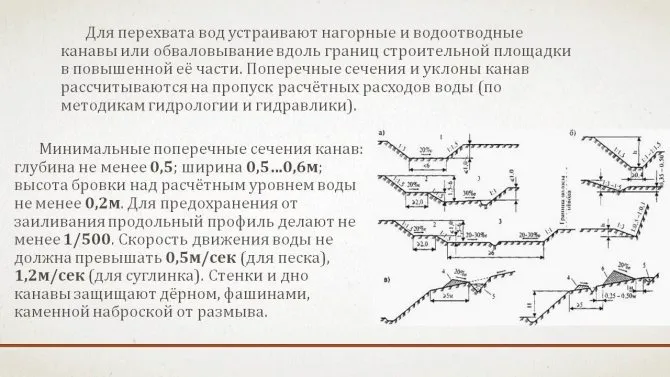

Как правило, каналы имеют трапециевидную форму, глубина составляет около 0,7 м, ширина 0,5 м. Стены желоба для предотвращения осыпания делаются с уклоном 25-30 градусов, тщательно утрамбовываются. На дно отсыпается тонкий слой мелкого щебня или песка. Срок жизни канавы можно значительно увеличить, укрепив стены различными способами.
В первую очередь необходимо предусмотреть отведение воды от мест ее скопления на участке: их покажут лужи и ручьи после дождя. Схема устройства дренажной системы водоотводных канав может быть линейной или П-образной, охватывая усадьбу с нескольких сторон, или подобно дереву иметь основной ствол с примыкающими к нему ответвлениями. Однако наиболее эффективное осушение достигается в случае размещения дренажных траншей по периметру участка.
Минимальный уклон от 2% создается в водоотводящей канаве с целью обеспечить равномерную скорость потока, не допуская застоя воды и засорения дрена. Максимума 7% достигает на равнинных участках.
Если на участке слабый грунт или недостаточно места для устройства большого канала, целесообразно использовать водоотводные лотки.
Кто занимается строительством дренажных систем вдоль дорог?
Практически все компании, который строят дороги, занимаются параллельно и строительством дренажных систем для этих дорог. Но бывают случаи, когда недобросовестные исполнители для получения сверхприбыли делают малоэффективную, или не делают ее вообще.
Наша компания занимается обустройством дренажных систем на всех этапах. Мы можем сделать высококачественные кюветы во время строительства дороги. Кроме этого, у нас очень часто заказывают модернизацию уже готовых, но неэффективных дренажных систем, или их чистку от ила и мусора. Наша компания всегда имеет в наличии всю необходимую спецтехнику для строительства дренажных систем вдоль дорог. А наши высококвалифицированные инженеры спроектируют данные системы согласно со всеми нормами и стандартами. Звоните нам, дренажные системы, построенные нашей компанией, способны обеспечить отвод воды с дорог на многие годы.
Способы укрепления
Водоотводная канава по конструкции – простое недолговременное сооружение. Тем не менее, не прилагая особых затрат, дрен можно превратить в украшение ландшафта усадьбы.
Неоформленные земляные стенки водоотвода размываются потоками воды, осыпаются, что приводит к засорению и ухудшению дренажных свойств канала. Данная проблема легко решается укреплением откосов. Выбор наиболее оптимального способа зависит от типа грунта и желаемого результата.

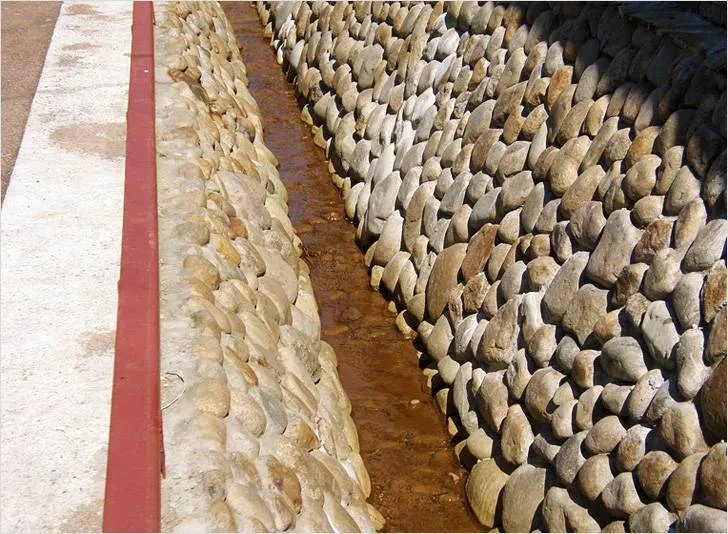

- Желоб канала выкладывается природным камнем.
- Вдоль края канала высаживаются декоративные кустарники или дикорастущие травы с развитой корневой системой, надежно закрепляющей откосы.

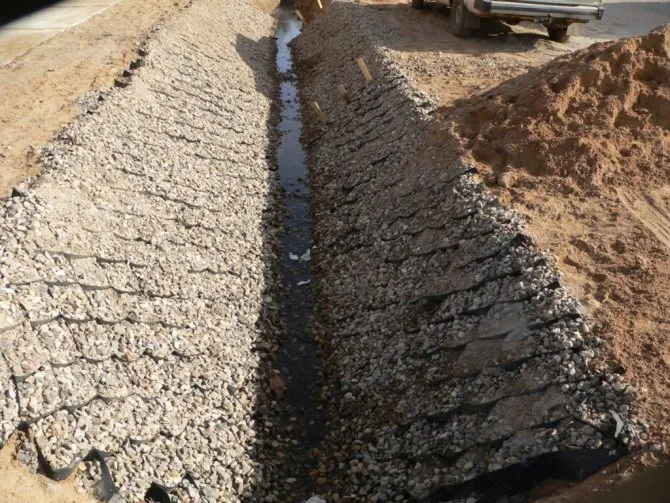

- Укрепление стенок водоотвода трехмерной георешеткой.
- Одерновка верхней части откоса: закрепление кусков дерна производится специальными деревянными спицами.
- Использование геоматов, состоящих из трехслойных пластиковых решеток.
- Применение габионов.
- На глинистых почвах хороший результат достигается использованием геотекстиля, покрытого толстым слоем песка или щебня.
- Для дачного участка допустим бюджетный вариант: укрепление откосов старыми листами шифера или автомобильными шинами.
Во всех случаях, укрепив боковые стены, необходимо усилить дно, создав 5-10 сантиметровую прослойку из песка, щебня, гравия, скальника или битого кирпича.
Расчет и проектирование
Расчет ливневой канализации — это одна из важнейших частей. СНиП содержит все необходимые формулы и значения, которые могут потребоваться. Для начала понадобится следующая информация:
- Примерный объем стоковых дождевых и талых вод с учетом количества выпадаемых осадков;
- Продолжительность прохождения влаги по поверхности и трубам до расчетного сечения;
- Рельеф окружающей местности, площадь стока и другие обстоятельства.
Оптимальным вариантом считается тот, при котором максимально используется природный уклон территории, что в свою очередь позволяет сделать систему намного экономичнее.
Инструкция по монтажу
Первое, на что нужно обратить внимание, прежде чем начать дренаж автомобильных дорог, это глубина. Как глубоко будет залегать дренаж? Проанализировать почву на глаз и определить её характеристики – невозможно. Для этого вам придется нанимать специалистов, которые сделают замеры и предоставят вам необходимую информацию.
Далее спланируйте уклон водоотвода, минимум размер уклона может быть равен 3 мм на 1 м длины. Ни в коем случае уклон не должен быть слишком большим. Если такое происходит, то выбирайте закрытую систему дренажа.
После того, как вы проанализировали свой участок или дорогу, нужно начертить схему будущей системы водоотвода. Учтите, что планировка должна начинаться с высшей точки вашего участка и идти до места сбора воды в колодец или канализацию. Также вы можете использовать подушку из щебня, которая передаёт воду другим слоям земли, то есть не накапливает её для дальнейшего использования как канализация. Такая система должна проходить и вдоль дорог, и по периметру здания.
После того как вы определитесь с планом, начинайте работы на участке. Первым делом роются траншеи, глубина которых от 0, 6 до 2, 5 м, но можно и больше. В разрезе канава должна напоминать трапецию. Ширина основания должна быть не менее 0,4 м. Что касается уклона стенок, то должна соблюдаться пропорция 1:1,5 (где 1 – это ширина, а 1,5 – это высота).
Читать по теме: Самые длинные дороги в России
Если вы выбрали открытый дренаж, то этого достаточно, но, если закрытый, придется поработать ещё и закрепить его.
Порядок обустройства дренажной канавы на участке
Для обеспечения высокой эффективности системы водоотведения необходимо перед началом работ отметить, в каких местах вода накапливается в наибольшей степени. После этого размечают трассу прохождения дренажной системы через участок и приступают к работе.
Если участок имеет естественный уклон, нужно будет просто выкопать П-образную или L-образную траншею вдоль забора. Можно сформировать сеть из нескольких канав, которые будут располагаться равномерно по всей территории участка и объединяться в одну главную.
Если на участке нет склона или он очень маленький, при прокладывании дренажной системы необходимо создать искусственный уклон (по 2 см на каждый метр).

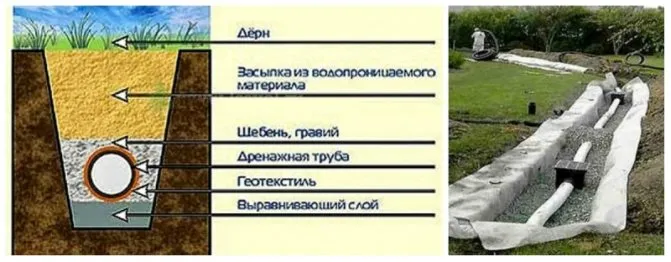

Для вывода воды за пределы участка используют дренажные трубы. Дно ямы покрывают щебнем или песком, который необходимо плотно утрамбовать. Толщина слоя дренажа должна составлять 10-15 см. Поверх его укрывают геотекстилем.
Затем помещают водосточную гофротрубу диаметром 6-11 см. В верхней части она должна иметь несколько рядов отверстий диаметром 1,5 см. Наружный ее слой должен быть гофрированным, а внутренний – гладким. Снаружи трубу оборачивают слоем геотекстиля, чтобы избежать засорения ее почвой и мусором, которые будут попадать в нее через отверстия.
Для укрепления дренажной системы траншею засыпают щебнем, гравием, битым кирпичом, керамзитом, крупным песком и другими пропускающими воду материалами. Толщина слоя должна составлять 20 см. Сверху дренажную систему укрывают почвой.

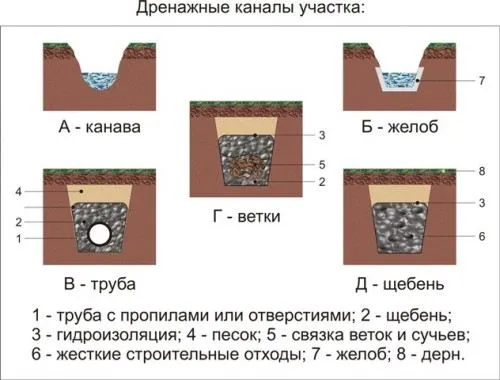

Иногда вместо дорогостоящих гофротруб для отвода воды в нужном направлении на дно канавы укладывают части разрезанных автомобильных покрышек, имеющих форму U-образного желоба. Их помещают открытой частью на примятую глину, покрывающую дно, а сверху засыпают щебнем или песком.
Важно плотно утрамбовать строительные материалы, используемые в качестве дренажа, иначе со временем под воздействием потоков воды они просядут и конструкцию придется ремонтировать.
При прокладывании дренажной системы вдоль дороги необходимо учитывать соседство с фундаментом забора. Поступающая в канаву вода не должна его подмывать. Поэтому глубину траншеи делают около 20-30 см, а для насыпного грунта – более 50 см. Если необходимо выполнить поворот на 90°, то одну из стыкующихся канав следует делать длиннее.
Дренажная система нуждается в регулярном уходе. Несколько раз в год ее нужно очищать от попавшего мусора.
Инструменты, которые понадобятся для работы
Прежде чем ответить на вопрос «как сделать дренаж дорог», нужно разобраться с инструментами, без которых не обойтись. Для открытой и закрытой систем требуется свой набор инструментов и материалов.
Для открытого дренажа вам понадобится:
- лопата;
- материалы, с помощью которых можно будет укрепить откосы (бетон, камень или другие);
- семена дикорастущих трав.
Для закрытого дренажа вам понадобится:
- лопата;
- геотекстиль;
- щебень;
- дренажные маты или трубы.

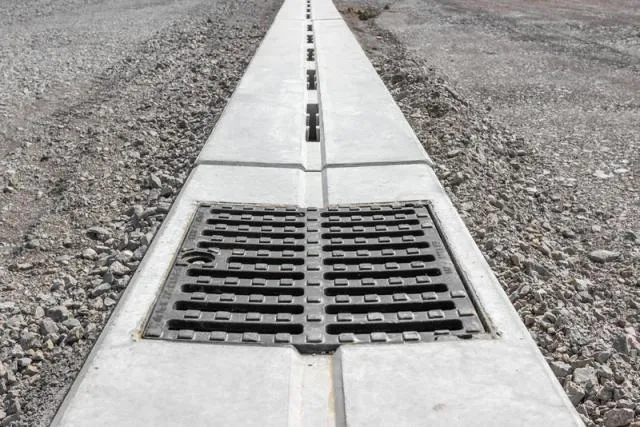

Если вы используете линейную систему водоотвода, то воспользуйтесь следующим набором инструментов и материалов:
- бетон;
- лопата;
- водоотводные лотки.
Достоинства и недостатки ливневой канавы
Дренажные системы отводят с участка лишнюю воду и таким образом предотвращают негативные явления, связанные с избыточной влажностью. Сооружение ливневой канавы не потребует спецтехники и дорогих материалов, ее легко сделать своими руками.
К недостаткам осушительных траншей относятся необходимость регулярной чистки, непрочность откосов и короткий срок эксплуатации. Кроме того, внешний вид дренажных систем часто бывает неэстетичным и выделяется на фоне общего ландшафта. Также нужно помнить, что эффективность канав, в отличие от других видов дренажа, относительно низкая.
Специальная техника, используемая для обустройства водоотводных канав
Для сооружения кюветов используется спецтехника, главной из которых является землеройная машина – автогрейдер, который присоединен к трактору. Выемка грунта производится с помощью ножа, смонтированного между колесными скатами. Территория под кюветы очищается кусторезами, бульдозерами. В работе принимают участие самосвалы, погрузчики, экскаваторы и прочая техника.
Интересно:
- Кредиты и Вклады Сбербанка для пенсионеров:…
- Как сделать Шумоизоляцию помещения (комната, офис) -…
- Техника продаж: скрипт, структура, примеры, продажи…
- Склад, складское оборудование и техника
- Снегоуборщики и снегоуборочная техника
- Живём в кредит: ремонт, путешествия, новая техника -…
Автор поста: Богдан Остапченко Специалист по поставкам строительной и складской техники. Снабженец. Консультант по оборудованию для бизнеса.
Как правильно сделать дренажную канаву вдоль дороги?
Создание дренажной канавы вдоль дороги играет важную роль в предотвращении скопления воды и сохранении устойчивости покрытия. Вот пошаговая инструкция, как правильно сделать дренажную канаву вдоль дороги:
-
Планирование:
- Определите места, где вода может скапливаться на дороге. Это могут быть низины или места с недостаточным уклоном для стока воды.
-
Выбор места для канавы:
- Решите, где будет располагаться дренажная канава. Она должна быть вдоль дороги и с уклоном, чтобы вода стекала по канаве.
-
Подготовка места:
- Очистите зону от растительности, мусора и грунта, чтобы создать пространство для канавы.
-
Раскопка:
- Рытья канавы может потребоваться использование экскаватора или лопаты, в зависимости от размера и глубины канавы.
- Глубина канавы должна быть достаточной для того, чтобы вода могла свободно стекать. Обычно это 20-40 см, но может варьироваться в зависимости от конкретных условий.
-
Создание уклона:
- Канава должна иметь уклон в направлении стока воды. Уклон обычно составляет 1-3% и зависит от расстояния и высоты места, куда вода будет стекать.
-
Установка материала:
- Дно и бока канавы можно облицовать специальными материалами, такими как дренажные плиты или геотекстиль, чтобы обеспечить долговечность и предотвратить засорение канавы.
-
Засыпка:
- Засыпьте дренажную канаву щебнем, гравием или другим материалом, который способствует дренажу и предотвращает засорение.
-
Проверка:
- После завершения работы, убедитесь, что вода свободно стекает по канаве и не создает скопления.
-
Обслуживание:
- Регулярно очищайте канаву от мусора, чтобы обеспечить эффективную работу дренажной системы.
При создании дренажной канавы рекомендуется учитывать местные климатические условия, уклон дороги и другие факторы. Если у вас нет опыта в выполнении таких работ, рекомендуется обратиться к профессиональным строителям или инженерам, чтобы гарантировать правильное выполнение и эффективность дренажной системы.
