Как сложить русскую печь с лежанкой

Среди всех существующих видов кирпичных печей, наиболее эффективной и многофункциональной на данный момент считается современная русская печь с лежанкой. Её особая схема работы была оттачивается веками и остается неизменной и в настоящее время.

Устройство русской печи

Даже в давние времена, когда эти источники тепла использовались повсеместно, найти две одинаковых печки было затруднительно. Один и тот же печной мастер, учитывая пожелания хозяев дома, мог всячески совершенствовать или изменять свое детище.

Однако, принцип действия, придуманный неизвестным мастером и пришедший к нам из тьмы веков, всегда был и остается незыблемым. Способ сжигания твердого топлива, отбора теплоты и отведения дымовых газов в русской печи с лежанкой – единственный в своем роде.

Итак, чтобы понять, как функционирует этот старинный и уникальный обогреватель, следует сперва изучить устройство русской печи. В наше время существует множество проектов печей с различными доработками и усовершенствованиями, но все они основаны на традиционной конструкции, показанной на рисунке:

Все сооружение покоится на фундаменте, отстоящем от ближайшей стены на определенном расстоянии, как правило, — не менее четверти аршина (около 17 см). Габаритные размеры печи соблюдались следующие:

  • ширина — 2 аршина (142 см);
  • длина – 3 аршина (213 см);
  • высота от полов до верха лежанки – 2.5 аршина (178 см).

Нижняя часть строения (опечье) изнутри полая, раньше часто выполнялась из деревянных брусьев, сейчас – только из кирпича. Для доступа в это пространство с лицевой стороны делается специальный проем – подпечек. Его назначение – хранение хозяйственного инвентаря либо складирование и сушка дров. Над подпечком располагается отдельный проем – подшесток. Свод опечья выложен в виде арки из кирпича, которая сверху засыпается любым теплоемким материалом, чаще всего – песком.

Примечание. Своды над проемами в русской печи с лежанкой выкладывались традиционно только из нечетного числа кирпичей.

Поверх засыпки укладывается под и горнило из кирпичей без применения раствора. Дно и свод горнила выполняется с небольшим уклоном (порядка 50—80 мм на всю длину) в сторону входа в топливник – устья. На рисунке, где показана схема печи, хорошо видно, что пространство над наклонной аркой и стенками печи тоже засыпается песком. Только в некоторых местах, на усмотрение хозяев, устраиваются печурки. Это проемы, соседствующие напрямую с горнилом через стенку в полкирпича. Печурки позволяют быстрее прогревать помещение и сушить мелкие вещи.

Над печурками кладут еще 2 ряда кирпича, а потом устраивают лежанку, она располагается прямо над горнилом. Последнее имеет выходное отверстие к шестку – устье, а стенки по бокам от него зовутся щеками. Перед устьем над шестком находится хайло – расширяющийся книзу раструб, куда уходит дым во время работы. Выше построена собственно дымовая труба, в ней для перекрывания канала устанавливается вьюшка с полудверкой и задвижка.

Принцип работы

То, как происходит процесс сжигания топлива и отвода продуктов горения, отображают чертежи русской печки в разрезе, представленные ниже:

Движение газов в русской печи осуществляется не только за счет естественной тяги, создаваемой дымоходом, но и в силу особенностей процесса горения. Холодный воздух из помещения входит в устье, встречаясь по пути с противоположным потоком дымовых газов. При этом они практически не перемешиваются, воздух занимает верхнюю зону прохода, дым – нижнюю. Встретившись в загнетке и устье, потоки обмениваются теплом, как будто работает естественный газовоздушный теплообменник.

Чтобы сложить русскую печь, надо очень хорошо понимать, как проходят все процессы в топливнике. Нагретый воздух поступает в зону горения, а дымовые газы покидают ее через верхнюю зону топки, выходя через устье, хайло и далее, в дымоходную трубу. Но происходит это не сразу, продукты сгорания делают несколько оборотов внутри пространства топливника и дожигаются, максимально отдавая тепло стенкам печки. Это их заставляет делать наклонная конфигурация камеры и наличие порожка, чья роль идентична каминному зубу в больших английских каминах. То есть, в пределах топки организована многоходовая передача газами теплоты без устройства лишних дымовых каналов.

С одной стороны, из-за больших габаритов топливника размер русской печи с лежанкой тоже достаточно велик. А с другой — КПД печи составляет не менее 60%, что является недостижимым показателем для большинства других твердотопливных установок воздушного нагрева. Не говоря уже о способности долго поддерживать температуру и целебных свойствах русской печки.

А еще только в ней можно приготовить поразительно вкусные блюда, только нужно делать это правильно, используя процесс томления после затухания горнила. Наконец, хорошо отделанная русская печь замечательно смотрится даже в современном интерьере.

За долгие годы старинная конструкция прошла ряд модернизаций, в результате появилось множество ее модификаций, например, отопительно-варочная печь с низкой лежанкой. В этом случае хоть и сохранен принцип работы русской печки, но подогрев полатей уже происходит не за счет горнила, а от дымовых газов, проходящих сквозь множество каналов. Данная модификация достаточно сложна в исполнении, особенно для новичков.

Поэтому есть смысл рассмотреть, как производится кладка русской печи с лежанкой и плитой в обычном исполнении. Только здесь источник тепла оборудован еще одной функцией – подогрева воды на хозяйственные нужды. Разберем весь процесс по порядку.

Заложение фундамента

Строительство печей, как и зданий, начинается с устройства фундамента. Определившись с конструкцией, по чертежам выясняют габариты будущей печи и роют яму, чьи размеры должны быть не менее чем на 100 мм больше. Глубина и структура фундаментной плиты зависит от типа грунтов, но обычно землю выкапывают на 250—300 мм. Затем устраивают подушку из щебня толщиной 100 мм и тщательно ее уплотняют. По периметру котлована устанавливается деревянная опалубка.

В современных условиях надежнее всего выполнять фундамент под русскую печь из железобетона. Вначале вяжется каркас из арматуры периодического профиля с ячейкой порядка 150х150 мм. Он устанавливается на место, после чего можно заливать бетон вровень с поверхностью пола. Если бетон изготавливается своими руками, то надо соблюдать такие пропорции:

  • цемент М400 – 1 часть;
  • песок – 3 части;
  • щебень – 7 частей.

Совет. Чтобы получить прочную фундаментную плиту, рекомендуется дно котлована застелить полиэтиленовой пленкой с нахлестом на доски опалубки. Она послужит гидроизоляционным слоем и не даст бетону потерять влагу при наборе прочности.

Обычно бетон набирает максимальную прочность в течении 24 суток, но уже через 3-4 дня можно приступать к кладке, так как прочности бетона уже будет достаточно для восприятия нагрузки от уложенных кирпичей. Для избежание трещин в несущих конструкциях из-за неравномерных деформаций грунта, фундаменты печи и здания луче не связывать между собой. Для выполнения деформационного шва между фундаментами нужно оставить зазор в 20 мм, который можно заполнить просмоленной доской или пенопластом.

Заготовка материалов

Чтобы построить русскую печь с плитой и лежанкой, нужен качественный полнотелый керамический кирпич без сколов и трещин. Количество – не менее 2000 штук без учета возведения трубы, раствора потребуется порядка 100 ведер. Качество последнего не должно вызывать ни малейших сомнений, поэтому лучше всего приобрести готовую строительную смесь в торговой сети, глина из ближайшего оврага точно не подойдет. Кроме этого, необходимы такие элементы и фурнитура:

  • плита чугунная на 2 конфорки;
  • дверца для топки 140 х 250 мм;
  • дверца для поддувала 130 х 130 мм;
  • решетка колосниковая 260 х 280 мм;
  • задвижка с отверстием 260 х 240 мм – 2 шт;
  • вьюшка с отверстием 220 мм;
  • стальной бак для воды 400 х 260 х 280 мм;
  • угловая, полосовая и кровельная сталь.

Застелив фундаментную плиту слоем тепловой и гидроизоляции (можно использовать стальной лист, базальтовый картон и так далее), начинают возведение печи. При работе используется такая схема кладки: подготовленный кирпич опускается в ведро с водой, затем на основание наносится мастерком или рукой слой раствора и на него кладется кирпич из ведра. Далее, двигая его в разные стороны, кирпич притирают, а потом с силой придавливают. Лишний раствор, выбивающийся наружу, удаляют мастерком.

Во время кладки следует постоянно проверять горизонталь, вертикаль и точность выполнения углов. Не забываем измерять и диагонали прямоугольника, они должны быть равными. Здесь применяются такие инструменты:

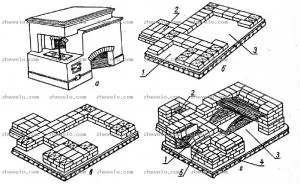

Для выполнения правильной кладки неопытному печнику поможет схема и порядовка русской печи. Ниже представлены чертежи и разрезы печки с лежанкой и порядовые схемы укладки и размещения фурнитуры.

Важно! Раствор для скрепления конструкции применяется везде, кроме пода. Там кирпичи плотно подгоняются один к одному так, чтобы не было перепадов.

Схемы кирпичных рядов

Кладку арочных сводов русской печки производят с помощью специальных деревянных шаблонов – кружал. Их изготавливают заблаговременно в виде каркаса из двух полукруглых щитов с настилом из досок. Получается своеобразная опалубка для кирпича, как показано на рисунке:

Клиновые кирпичи для свода раньше производили в готовом виде, сейчас их приходится нарезать из целых камней. Наилучший вариант – станок с отрезным кругом по камню, на нем отрез получится ровным и точным. Не нарушайте давнюю традицию, используйте для свода только нечетное число камней.

Схема дымохода

Последний этап – строительство дымоходной трубы. Это отдельная наука, и чтобы лучше в ней разобраться, ниже показана схема дымохода для русской печи:

Печной дымоход помимо самой трубы имеет следующие элементы:

  • разделка. нужна, чтобы обеспечить противопожарную изоляцию от деревянного перекрытия дома толщиной в 1.5—2 кирпича;
  • выдра: это узел прохода дымохода сквозь кровлю;
  • оголовок: многоцелевой элемент, улучшающий тягу, обеспечивающий прочность и так далее.

Важной! Кирпич при возведении дымохода устанавливается самой гладкой стороной внутрь, весь раствор из полости трубы тщательно удаляется. Ничто не должно препятствовать хорошей тяге, это важный фактор для нормального функционирования русской печи.

Кладка производится в соответствии со схемой из такого же раствора, что и печь, но только до уровня кровли. Там раствор нужно поменять на цементно – песчаный, устойчивый к условиям внешней среды. Участок дымохода печи, находящийся на чердаке, рекомендуется оштукатурить слоем глины по металлической сетке, чтобы внутри не образовывался конденсат. В идеале стоит утеплить и наружную часть дымохода, например, базальтовым волокном.

Как правильно топить русскую печь

Первым делом печь следует правильно просушить после строительства, здесь нужен кропотливый подход. С утра на колосниках разжигают небольшое пламя и топят 1.5—2 часа. Если печь будет дымить, то это значит, что в трубе надо удалить воздушную пробку. Это делается путем разжигания небольшого огонька из щепок на вьюшке. Процедуру повторяют вечером, и так в течение недели, постепенно увеличивая количество дров.

О том, что печка хорошо высохла, свидетельствует исчезновение мокрых полос на кирпичах и появление однородности цвета. В будущем в конструкции печи могут появится небольшие трещины, которые нужно слегка углубить острым предметом и затем заделать раствором из глины, как показано выше.

Примечание. Если планируется дополнительная отделка русской печи, то ее можно выполнять только после полной просушки.

Ежедневная топка русской печи имеет свои особенности. При розжиге костерок из поленьев раскладывается вблизи устья, а как разгорится – его надо ловко задвинуть в горнило. Тут нужна определенная сноровка, как и в подбрасывании дров. Обычно поленья просто кидают в топку, а потом задвигают в горнило кочергой. Растопку лучше выполнять постепенно, не наваливая много топлива сразу. Сырую древесину стоит предварительно просушить, сложив в подпечье.

Ошибается тот, кто думает, что сделать русскую печь своими руками – это просто. Человеку, несведущему в печном деле, браться за строительство очень не рекомендуется. Более простые печки – голландка, шведка, — и те требуют хоть немного практики. Затевать возведение русской печки лучше всего с помощью мастера, и то не всякий подойдет, а лишь тот, кто успешно выполнял подобную работу.

Современные русские печки дополнены такими элементами, как плита для варки и бак для нагрева воды. Кроме того, в этом сооружении осуществляется прогрев подтопочного отдела, из-за чего печь достигает необходимой температуры гораздо быстрее, значит, помещение прогреется также быстро.

Благодаря наличию различных отделов в этом сооружении, нет необходимости отапливать все помещение в летний период, а использовать только варочную плиту, чтобы приготовить пищу. Это создает в доме нормальный микроклимат и экономит топливо. Зимой в печи прогреваются все отделы, что способствует не только нагреванию воды, плиты и духовки, но и всего помещения.

Чтобы сделать русскую печь своими руками, проводят подготовительные работы, начинающиеся с выбора места.

Как выбрать место расположения печи?

Очень важно определиться с выбором места, где будет установлена русская печка. Если ее местонахождение будет в деревянном помещении, обязательно делают расстояние между стенками печи и дома приблизительно в 20 см. Лучше всего для безопасности защитить деревянные стены, используя негорючий материал, например, асбестовые плиты. Сделанный зазор позволит провести ревизию стен печи, которую делают перед наступлением отопительного сезона.

Если печь установлена в проеме между двумя комнатами, то его обкладывают кирпичной кладкой, толщиной не меньше 20 см. Между кладкой и деревянной стеной делают прокладку из асбестового листа.

Инструменты для кладки печи

Независимо от выбранной модели, для устройства печи своими руками будут необходимы следующие инструменты:

  • мастерок или кельма. Используются для нанесения раствора на кирпичи, а также с помощью них подчищают кладку от лишней смеси, выступающей между швами;
  • молоток-кирка. Используется для обтесывания и раскалывания кирпичей, потому что в процессе кладки кирпича может потребоваться подгонка отдельных элементов;
  • расшивка. Этот инструмент используется только тогда, когда печь не будут украшать декоративной плиткой и поэтому она должна выглядеть безупречно;
  • строительный уровень. Применяется при любом этапе строительства. С помощью него проверяют ровность кладки кирпичного ряда;
  • отвес. Используют для измерения вертикальности стены;
  • порядовка. Крайне полезное приспособление. С его помощью сохраняют вертикальность кладки, соблюдая равную толщину горизонтальных швов;
  • правило. Применяют его один раз, чтобы выровнять поверхность фундамента;
  • лопатка, с помощью которой размешивают раствор;
  • емкость для раствора;
  • мерная планка для измерения ширины швов.

Материал для кладки печи

В качестве материала для печи может использоваться:

  • шамотный и огнеупорный материал;
  • глина и песок для смеси;
  • мягкая проволока;
  • колосниковая решетка;
  • задвижка;
  • асбестовый шнур;
  • дверцы.

Кладка русской печи

Если в чертеже русской печи указано изготовить фундамент, следует делать его основательно, при помощи уровня проверяя горизонтальность.

После изготовления фундамента приступают к постройке самой русской печи. Выложить грамотно кладку поможет чертеж. Самое главное, это придерживаться правильных порядовок русской печи.

Чтобы это конструкция была безопасной, кладку делают совершенно герметичной. Именно поэтому нельзя использовать треснутые кирпичи. Швы между рядами обычно имеют толщину в 5−8 мм. Нежелательно использовать для герметичности глину, обмазывая ею стенки печки изнутри. От этого начинает откладываться сажа и снижается теплопроводность.

Перед кладкой кирпич из керамики следует вымачивать, чтобы он впоследствии не впитывал воду из раствора. А после вымачивания кирпич и раствор начинают высыхать одновременно. обеспечивая неплохую герметичность стенок.

Наружные стены обычно выкладываются в один или в половину кирпича, внутренние – только в полкирпича. Если внутренние стены делать в один кирпич, то они будут толстыми и печь будет прогреваться намного дольше. Также будет топливо тратиться в большом количестве.

Русская печь: порядовки

Если русская печь выкладывается своими руками, то в этом случае очень пригодится схема конструкции. Все ряды выкладываются насухо.

1-й ряд. Только от него зависит правильное направление, аккуратность и ровность всей конструкции, поэтому он должен быть идеальным. Перед началом кладки с помощью длинной линейки, уголка и мела расчерчивают конкретное месторасположение внешних стен печи. На расчерченную поверхность вначале укладывают кирпичи внешней стенки. а после этого заполняют внутреннюю поверхность между ними.

2-й ряд. Начинают делать кладку печной стенки, оформляют внутренние каналы для прочистки.

3-й ряд. Ставят дверцы для поддувальной и прочистной камер. Закрепляют дверцы стальной проволокой, прикручивая ее к расположенным на чугунных дверцах ушкам. Концы прячут в швы между кирпичами.

4-й ряд. Сверху входы во внутренние каналы перекрывает кладка, тем самым образуя потолок подового канала внутри сооружения.

5-й ряд. Для большого топливника устанавливают колосниковую решетку, а внутри топку выкладывают шамотным кирпичом. разрезанным надвое по толщине. Также устанавливают дверцу малого топливника над подовым каналом.

6-й ряд. Устанавливают бак для нагрева воды.

7-й ряд. В малый топливник устанавливается колосниковая решетка, а на большую топку – дверца. Правую стену следует стягивать стальной полоской. которую укладывают в шов и, при помощи специальных зацепок на концах, закрепляют на стенках. Кладку задней стенки большой топки выполняют без раствора.

8-й и 9-й ряд. Ставят и закрепляют дверцу малой топки, продолжая выводить внутренние каналы печи.

10-й ряд. Делают кладку дна горнила и соединяют своды малой и большой топки. В задней части конструкции отверстия каналов, которые отвечают за движение нагретого воздуха, следует оставлять открытыми, выводя в варочную камеру. Также следует перекрыть бак для нагрева воды.

11-й ряд. На край кладки, над большой и малой топкой, закрепляют металлический уголок, имеющий размеры 50х50 мм. Это будет прочное основание для варочной плиты. Пространство большой топки сзади плиты, которое остается открытым, накрывают колосниковой решеткой и не закрепляют.

12 — 13-й ряд. На левой стороне плиты устанавливают задвижку в горизонтальном положении, которая для варочной камеры будет служить заслонкой. С левой стороны задвижки формируют низ дымохода.

14-й ряд. Делают вход, необходимый для дымохода. Открываться он будет при сдвиге задвижки варочной камеры. Также выводятся стенки горнила и делают отверстие для заслонки.

15-й ряд. Кладка начинает сужаться, перекрывая варочную камеру. Начинают выводить дымоходную трубу.

16-й ряд. Кладка этого ряда повторяет предыдущую. Затем боковые стенки скрепляют при помощи металлических полос. имеющих стопоры и выводимые на внешние стороны стен.

17-й ряд. Ставят стяжку задней печной стенки металлической полосой. Продолжают сужать свод варочной камеры, выполняют кладку дымохода. Над нишей варочной плиты укладывают металлический уголок и полосу – это будет основанием для кладки кирпичей, при помощи которой будет создан потолок над плитой.

18-й ряд. Над горнилом устанавливают шаблон. По нему выкладывают свод варочной камеры в виде купола. Кирпичи устанавливаются на торцевую часть. На металлический уголок и полосу выкладывают кирпичи широкой частью.

19-й ряд. При помощи металлической полосы укрепляют стенку над входом в варочную камеру. Вкруговую около свода горнила делают стенки, образующие место для засыпки.

20-й ряд. В образованное место засыпают песок и аккуратно уплотняют. Это обеспечивает увеличение теплоемкости горнила.

21-й ряд. Поверхность с песком и стенками перекрывают кладкой.

22-й ряд. Перетрубье начинает сужаться и затем устанавливают металлический элемент, имеющий круглое отверстие. Это позволит перенаправлять дым, удерживая тепло.

23-й ряд. Ставят дверцу, чтобы была возможность чистить дымоход.

24-й ряд. На перетрубье делают задвижку, с помощью которой регулируется тяга в топках и горниле.

25-й и 26-й ряд. При помощи кладки пространство над задвижкой перекрывают еще больше.

27 – 29-й ряд. Перетрубье соединяют с дымоходом.

Затем выкладывают дымоходную трубу до уровня, после которого начинают формировать разделку. В этом случае кладку выполняют на растворе из цемента.

Проводят дымоходную трубу через чердак, выводят на крышу, делают гидроизоляцию, закрывающей зазоры между трубой и материалом кровли.

На этом кладка русской печи своими руками завершается.

Русская печь в современном варианте имеет отличия от традиционной печи. Своими руками сделать ее несложно. если использовать чертежи и схемы. Правильно выложенная конструкция способна радовать людей многие годы.

Петровский Василий Константинович

Строительство русской печи своими руками: теория и практика

Русская печь в доме: достоинства и недостатки

Русская печь — это массивное сооружение, которое используется в основном для отапливания помещения и приготовления пищи. Кроме того, она может быть оснащена лежанкой, на которой прогреваются в холодное время года, варочной плитой или камином. Перед тем как возвести такую конструкцию в своём доме, нужно хорошо разобраться во всех нюансах её действия, оценить все характеристики и масштабы предстоящих работ. Ниже постараемся перечислить достоинства и недостатки классической русской печи.

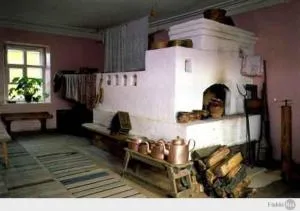

Традиционная конструкция русской печи

К достоинствам печи относят следующие параметры:

  • Долговечность.
  • Пожарная безопасность.
  • Теплоёмкость (медленное остывание).
  • Приготовление пищи без контакта с огнём.
  • Сравнительно небольшая стоимость.

К недостаткам относят:

  • Относительно низкий коэффициент полезного действия (не более 30%).
  • Неэкономичный расход топлива.
  • Неравномерный прогрев помещения (разница между температурой верхней части помещения и нижней может достигать 20 °С).
  • Неравномерное сгорание топлива (около устья топливо сгорает намного быстрее из-за избытка кислорода).
  • Невозможность наблюдения за пищей в процессе приготовления.

Посуда с едой ставится на раскалённые угли около открытого огня

Устройство и принцип действия конструкции, схема

Модификаций русской печи издавна существовало очень много, они отличались формой, размерами и устройством. Зачастую в одном селе нельзя было найти двух одинаковых конструкций, каждая имела свою неповторимую особенность. В настоящее время русские печи можно классифицировать по трём основным признакам:

  • По размерам — маленькие, средние и большие.
  • По функциональности — классические и усовершенствованные (печь может быть оснащена камином, варочной плитой, духовкой, двухъярусной лежанкой).
  • По форме свода — купольные, бочкообразные, и трёхцентровые.

Устройство классической русской печи показано схематично на рисунке. Исходя из назначения отдельных элементов, можно понять принцип её работы.

На схеме обозначены основные элементы русской печи

Основной элемент русской печи — это горнило, которое представляет собой топку. Горнило состоит из свода сверху и пода снизу. Непосредственно на под укладывают дрова и ставят посуду с пищей для приготовления. Проём в горниле называют устьем, а проём в передней стене печи называют окном шестка. Эти проёмы образуют между собой пространство, называемое шестком, в нём приготовленная горячая еда долгое время не остывает. В шесток выходит сначала перетрубье, в котором собирается дым, над перетрубьем расположено хайло, перекрываемое вьюшкой. Вьюшка ограничивает попадание холодного воздуха с улицы в печь. Задвижка перекрывает перетрубье, тем самым регулируя тягу в дымоходе во время топки, после окончания работы печи её полностью закрывают, чтобы тепло не уходило в трубу. Под шестком расположена холодная печурка (подшесток), которую используют для хранения различной кухонной утвари. А пространство в нижней части печи под топкой называют подпечьем, в нём обычно хранят дрова для последующей топки.

Принцип работы печи заключается в следующем — дрова укладывают плотными горизонтальными рядами в одном или двух местах пода. Кислород для горения поступает через нижнюю часть устья, дрова разгораются и нагревают печь до высоких температур. Продукты горения сначала скапливаются под сводом, затем выходят через верхнюю часть устья, попадают сначала в хайло, а потом выходят в дымоход.

Подготовка к строительству

Выбор кирпича

Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:

Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.

Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.

При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.

При покупке материалов следует тщательно проверить их качество. Кирпич должен иметь точные геометрические размеры и ровную поверхность, не должен содержать посторонние включения. Глину для раствора желательно выбрать красную, пластичную, не имеющую примесей. Перед замешиванием раствора глину замачивают в воде и протирают через мелкую металлическую сетку. Песок необходимо применять мелкозернистый, размеры частиц которого не должны быть более 1,5 мм.

Необходимые инструменты

Перед началом печных работ необходимо подготовить следующие инструменты:

  1. Линейка.
  2. Строительный карандаш.
  3. Мастерок (кельма).
  4. Кирка.
  5. Резиновая киянка.
  6. Строительный уровень.
  7. Отвес.
  8. Болгарка.
  9. Ёмкости для раствора.
  10. Строительный миксер, если раствор замешивается самостоятельно.
  11. Расшивка, если не предполагается дальнейшая отделка печи.

Выбираем место для будущего проекта

Мероприятия по устройству русской печи желательно разрабатывать ещё на момент проектирования здания. При определении места в доме обращают внимание в первую очередь на следующие факторы:

  • Фундамент. Рассматривают возможность строительства отдельного фундамента или использование существующего, который способен выдержать дополнительную нагрузку от печи. Для строительства фундамента используют готовые бетонные фундаментные блоки или же заливают железобетонную монолитную плиту. Между основным фундаментом здания и фундаментом печи оставляют небольшие промежутки, которые впоследствии засыпаются песком. Основание не доводят до нулевого уровня пола на высоту в два кирпича, при этом на первый ряд кирпича укладывают слой гидроизоляции.
  • Свободное прохождение дымоходом перекрытий и покрытий. Важно, чтобы несущие конструкции (балки, коньковые балки, стропильные ноги и др.) не были демонтированы или повреждены во время производства работ. Несоблюдение этого условия может привести к аварийному состоянию здания и увеличению общей стоимости строительства печи из-за дополнительных работ по возведению дополнительных конструкций.
  • Удобство расположения. Сама печь и дымоход могут существенно влиять на эргономику помещения. Поэтому нужно тщательно проработать размещение всей конструкции относительно окон, дверей и мебели для удобства использования. Если печь будет основным источником отопления, то её стараются разместить в центре здания, а если в ней предполагается и приготовление пищи, то необходимо обеспечить ей соседство с кухней.
  • Противопожарные расстояния до сгораемых конструкций. Этому фактору следует уделить пристальное внимание, т. к. пожарная безопасность в доме должна быть организована на высшем уровне.

Для предотвращения возгорания перекрытий и стен, находящихся около печи, следует предусмотреть следующие мероприятия:

  1. Перед окном шестка на пол, если он имеет сгораемое покрытие, прибивают металлический лист размером 700х500 мм.
  2. Расстояние между печью и сгораемой стеной или перегородкой ограничивается расстоянием равным высоте печи. Таким образом, если высота конструкции 1,2 м, то близлежащая сгораемая стена должна быть удалена от неё минимум на 1,2 м. Помимо этого, стена или перегородка должны быть защищены от возгорания термоизоляционными материалами (кирпич, штукатурка, асбестовермикулитовые плиты и др.).
  3. Расстояние от окна шестка до противолежащей стены должно быть не менее 125 см.
  4. Металлические и железобетонные балки, проходящие около дымохода, должны находиться на расстоянии не менее 130 мм от его внутренней поверхности.
  5. Деревянные балки, проходящие около дымохода, должны находиться на расстоянии не менее 13 мм от его внешней поверхности.

Пошаговая инструкция по возведению кирпичного агрегата своими руками: от кладки до дымохода

Если решение возводить русскую печь своими руками принято, то необходимо пользоваться подробными порядовыми схемами с описанием всех манипуляций. Перед началом работ нужно подготовить необходимые материалы и инструменты. Если работы выполняются в холодное время года, то необходимо контролировать температуру материалов, она не должна превышать 5 °С.

На рисунке представлены порядовые схемы для возведения классической русской печи с лежанкой (32 ряда)

Согласно порядовым схемам поэтапно начинаем возводить печь:

  1. На фундамент кладём два ряда кирпича с промежуточным слоем гидроизоляционного материала.
  • Глиняный кирпич предварительно смачивают водой. Первый ряд начинается от уровня чистого пола. Его выкладывают цельными кирпичами, предусматривая по углам перевязку со вторым рядом при помощи трёхчетвертных кирпичей. По три штуки таких кирпича укладывают в каждый угол первого ряда. Толщина швов кладки в обоих направлениях не должна превышать 5 мм, раствор распределяют по всей поверхности кирпича. Очень важно соблюдать горизонтальность кладки, проверяя её строительным уровнем ряд за рядом.
  • Второй ряд выкладывают цельными кирпичами, оставляя промежуток для окна подпечья. Если последующая отделка печи не предполагается, то одновременно выполняют расшивку швов и очищают кирпич от раствора влажной тканью. Начиная со второго ряда вертикальность поверхностей и углов проверяют отвесом.

    При помощи расшивки кладка приобретает аккуратный вид

  • Между третьим и четвёртым рядом предусматривают перевязку по углам, четвёртый ряд выкладывают полностью цельными кирпичами. Крайние к проёму кирпичи стёсывают для опирания на них свода подпечья.
  • С пятого ряда начинают выкладывать по заранее подготовленной деревянной опалубке свод подпечья. Швы свода от одной пяты до другой должны быть перевязаны, кирпичи должны быть плотно прижаты друг к другу, почти впритирку. В восьмом ряду выкладывается последний (замыкающий) ряд свода из стёсанных кирпичей.
  • Стенки печи выкладывают в один кирпич с перевязкой до десятого ряда, в нём же предусматривают площадку для подшестка. Пространство над сводом подпечья засыпают на всю высоту стенок песком или битым стеклом для того, чтобы печь давала больший жар.

    Песок используют речной промытый

  • Одиннадцатый ряд выкладывают аналогично предыдущим, он служит покрытием для подшестка.
  • В двенадцатом ряду выкладывается под. Его выкладывают огнеупорными кирпичами без раствора, зазоры потом засыпаются песком. В левой части пода предусматривают отверстие для углей.

    Применение огнеупорного кирпича

  • Далее начинается кладка горнила, все части которого выкладываются из огнеупорного кирпича. Швы для огнеупорного кирпича делают не больше 3мм. Сначала кирпичи кладут на ребро по внутреннему контуру горнила. Стенки горнила рекомендуется делать в 3/4 кирпича с перевязкой. Для прочности кладки кирпичи, которые расположены в двух передних углах, стёсывают под углом 45°. Между этими углами вставляют деревянную опалубку.
  • С шестнадцатого ряда начинают выкладывать свод горнила, пространство между сводом и стенками засыпают песком. Кладку свода начинают с краёв, продвигаясь к середине. Для проверки рядов кладки используют шпагат, который закреплён на опалубке в центральной точке свода.

    Использование деревянной опалубки при кладке свода

  • Далее в виде арки выкладывают окно шестка.
  • При кладке двадцатого ряда возводят стенки печи, уменьшая пространство над шестком.
  • Двадцать пятый ряд укладывается аналогично десятому с перевязкой швов, при этом пространство над шестком ещё раз уменьшают, формируя перетрубье.
  • В двадцать втором ряду перетрубье уменьшают ещё больше и закладывают канал самоварника.
  • В двадцать третьем ряду предусматривают место для скопления сажи и проём для очистки.
  • С двадцать четвёртого ряда перетьрубье начинают перекрывать, предусматривая проём для вьюшки. Напротив проёма устанавливают дверку, через которую вьюшку можно открыть и закрыть.

    Установленная металлическая вьюшка

  • В двадцать девятом ряду канал самоварника соединяют с перетрубьем.
  • В тридцать втором ряду цельным кирпичом полностью перекрывают перетрубье, оставляя одно отверстие, которое закрывают задвижкой. После того как задвижка установлена, переходят к кладке дымохода. Деревянные опалубки снимают через 5–6 дней после того, как раствор наберёт необходимую прочность.

    Задвижка предназначена для регулирования степени горения топлива в печи

    Правильный дымоход

    Традиционная русская печь в большинстве случаев снабжена прямым дымоходом, через который продукты горения выходят на улицу напрямую. Оптимальным сечением дымохода для русской печи считается 260×260 мм.

    Высота дымовой трубы определяется в зависимости от её расстояния до конька по горизонтали:

    Расстояние дымовой трубы от конька

    Дымоходу необходимо обеспечить достаточную устойчивость, т. к. на него, помимо внутренних процессов (перегревы, конденсат, замораживание, оттаивание), влияют также внешние факторы (ветер, снег, осадка фундамента). Поэтому важно ещё на этапе проектирования учесть все нюансы и возможность усиления конструкции.

    Требования, которые необходимо учесть при устройстве дымохода:

    • Плотность стенок дымохода и дымовой трубы должна предотвращать возможность проницания дыма и угарного газа в помещения, поэтому швы кладки выполняют качественно, без пустот и отверстий. Толщина швов не должна превышать 10 мм.
    • Поверхности дымохода необходимо затереть раствором и побелить;
    • Верхнюю часть дымохода, находящуюся над кровлей, штукатурят цементным раствором для защиты от осадков.
    • На дымоход, расположенный над сгораемой кровлей, устанавливают искроуловитель, сделанный из металлической сетки.

    Расстояние от внутренней поверхности дымохода до конструкции перекрытия

  • В местах, где дымоход соприкасается с перекрытием, дымоход расширяется. Это расширение кирпичной кладки называется разделкой. Величина разделки выражается в расстоянии от внутренней поверхности дымохода до перекрытия и зависит от защищённости перекрытия от возгорания. Таким образом, если конструкция не защищена от возгорания, то разделка составляет 50 см, а при защищённой конструкции — 38 см. Разделка должна быть независима от перекрытия, поэтому её конструкцию не опирают непосредственно на него. Это обусловлено тем, что осадка печи может быть отличной от осадки всего здания, вследствие чего может возникнуть опасность повреждения разделки и самого перекрытия. Высота разделки назначается больше толщины перекрытия примерно на 10–15 см сверху и снизу от него. Материал потолка и пол около разделки доводятся только до неё, а пол непосредственно над ней выполняется из негорючих материалов, таких как камень, керамическая плитка или бетон.
  • Отделка: варианты, фото

    Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли.

    Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

    • Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
    • Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида. При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
    • Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.
    • Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

    Роспись печи красками Использование натурального камня в отделке печи Художественная отделка изразцами Печь оштукатурена и побелена известью Печь аккуратно сложена из кирпича с расшивкой швов

    После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

    Металлические элементы печи окрашиваются специальными жаропрочными лаками или красками.

    Вводим печь в эксплуатацию: просушка и пробная топка

    Просушку печи производят стружками, щепками и небольшими поленьями. Первоначально закладывают не больше 30% топлива от обычного объёма, далее объём постепенно увеличивают. Время просушки зависит от размера печи и степени влажности кирпичной кладки. Результатом качественной просушки печи должно быть полное отсутствие сырых пятен на её поверхности и отсутствие конденсата на металлических элементах. Задвижка и топочная заслонка открываются на всё время просушки. Поверхности печи во время просушки должны иметь температуру около 50 °С.

    После того как просушка печи выполнена, проводят пробную топку. Предварительно проверяют тягу и плотность закрывания задвижек.

    Первая растопка печи производится в следующей последовательности:

    1. При открытой задвижке укладывают на под сухие дрова очень плотными рядами, максимально заполняя горнило. Заслонка устья при растопке плотно закрывается.
    2. Последующие закладки дров делаются после прогорания первой закладки до углей. Их объём уже на треть меньше первой закладки.
    3. Степень горения в печи следует регулировать задвижкой.
    4. После прогорания всех дров дожидаются, когда все угли выгорят. Закрывать задвижку трубы можно только после полного прогорания топлива. Если остаётся несколько непрогоревших углей, их лучше погасить самостоятельно, чтобы тепло не уходило.
    5. Для предотвращения растрескивания печь не следует перегревать, её температура не должна превышать 90 °С.

    Чистка печи

    Перед началом сезона внутренние поверхности печи нужно очищать кочергой от сажи и золы. Дымоход чистят чаще, по мере загрязнения. При правильном устройстве и правильной эксплуатации печи сажа почти не образуется, но для предотвращения её образования печь всё-таки рекомендуется периодически протапливать дровами из осины или ольхи.

    Видео: технология строительства

    Если учесть все нормы и правила при устройстве русской печи, правильно её эксплуатировать и проводить периодические осмотры, она прослужит вам долгие годы, будет качественным источником тепла, помощником в приготовлении пищи и создаст неповторимый русский колорит и уют в доме.

    Источники: http://cotlix.com/russkaya-pech-s-lezhankoj, http://pechi.guru/pechi/proekty/russkie-pechi-svoimi-rukami-chertezhi-shema-i-opisanie-kladki.html, http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/stroitelstvo-russkoy-pechi-svoimi-rukami-teoriya-i-praktika.html

    Как вам статья?

Что символизирует печь в русской избе?


Печь в русской избе имеет глубокие символические значения, которые связаны с традициями, образом жизни и культурой русского народа. Вот некоторые из символических аспектов, которые ассоциируются с русской печью:

  1. Тепло и уют: Печь в избе служила основным источником тепла, особенно в холодное время года. Она символизирует уют, комфорт и защиту от холода.

  2. Семейное единство: Печь была центром семейной жизни в русских деревянных избах. Вокруг печи собиралась семья, проводила время, общалась, готовила пищу. Она символизирует семейное единство и общение.

  3. Родовая связь: В русской культуре печь также ассоциируется с родовой связью и предками. В некоторых случаях, люди могли кладти в печь священные символы или предметы, связанные с предками, чтобы обеспечить защиту и благословение.

  4. Плодородие и обилие: Печь также может символизировать плодородие и обилие. В русских домах печи использовались для приготовления пищи, в том числе хлеба, который является символом плодородия и жизненной силы.

  5. Духовность и ритуалы: Печь имела священное значение в русской культуре. Вокруг печи могли совершаться различные религиозные и магические ритуалы. Она символизирует связь между материальным и духовным миром.

  6. Символ народной истории: Печь в русской избе также является символом народной истории и традиций. Ее образ может воплощать глубокие корни и национальную идентичность русского народа.

Эти символические аспекты печи в русской избе подчеркивают ее важное место в культуре и образе жизни русского народа, а также связи между семьей, природой и духовностью.

Написано
